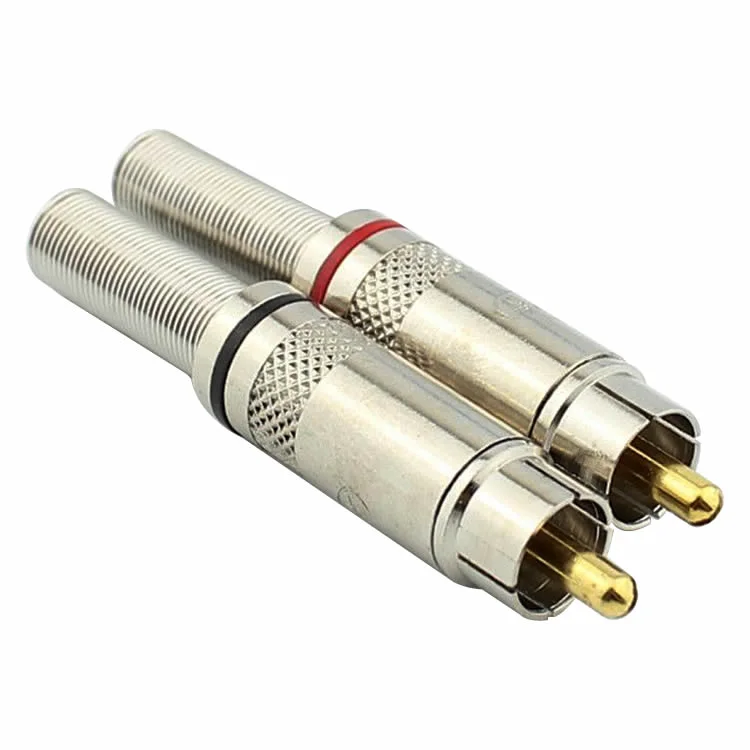

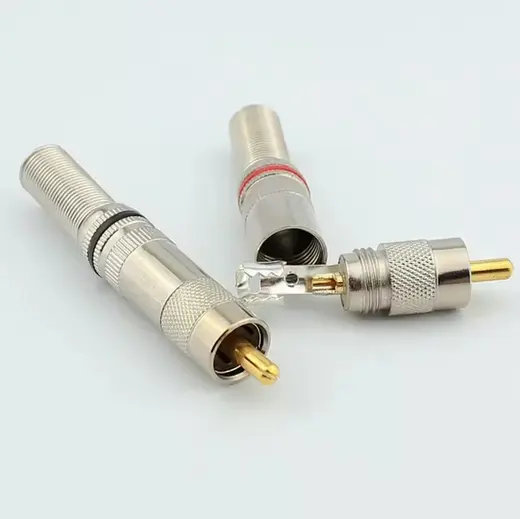

RCA AV Erkek Soket – Yaylı Koaksiyel Audio/Video Konnektör

Altın kaplı pin • Nikel kaplı gövde • 3.5–6.0 mm kablo uyumu

Altın Kaplı Pin

Yaylı Kırılma Önleyici

75 Ω Video/Uygun

10’lu Paket

Lehimli/Lehimsiz Seçenek

Net Sinyal Aktarımı

Altın kaplı merkez pin düşük temas direnci ve korozyon direnci sağlar. Kompozit video, analog stereo ve koaksiyel dijital (S/PDIF) için uygundur.

Yaylı Kablo Koruması

Metal yay, kablo çıkışında bükülme ve kırılmayı azaltır; saha kurulumlarında uzun ömür sağlar.

Geniş Uyumluluk

Amfi, subwoofer, DVD, DVR/NVR, TV ve dönüştürücülerle uyumlu. Kırmızı halka: sağ kanal; siyah/ beyaz halka: sol kanal.

Teknik Özellikler

Arayüz RCA (Cinch) Erkek, yaylı kablo çıkışı
Merkez İletken Pirinç/Cu, altın kaplama
Gövde Nikel kaplı metal gövde, tırtıklı kavrama
Yalıtım PTFE/POM sınıfı izolatör
Kablo Uyumu Ø 3.5–6.0 mm koaksiyel (ör. RG59) veya ses kablosu
Empedans Video/S/PDIF için 75 Ω kablo önerilir
Renk Kodları Kırmızı (Sağ), Siyah/Beyaz (Sol)
Paket 10 adet/lot (opsiyonel tekli)
Kullanım Alanları Analog AV, subwoofer, S/PDIF koaksiyel, CCTV DVR/TV, medya oynatıcılar
Uyumluluk RoHS

Lehimli Montaj

Gövdeyi ve burcuyu çıkarın; kablo kılıfını 12–15 mm sıyırın.
Örgü ekranı dış kısma (şase), iç iletkeni merkeze ayırın.
Merkez iletkeni merkez pine, örgüyü gövdeye lehimleyin.
Yaylı burcu kaydırıp gövdeyi sıkın; çekme testi yapın.

İpucu: Uzun mesafe/koaksiyel dijital için kaliteli 75 Ω kablo (RG59) ve kısa toprak yolu tercih edin.

Lehimsiz (Vida-Terminal) Seçenek

Lehimsiz RCA fişlerde merkez pine “Signal”, dış kasa kısma “GND/Shield” olarak vidalayın. Saha geçici onarımlar ve hızlı montajda pratiktir.

Bu sayfadaki görseller yaylı lehimli versiyona aittir; lehimsiz model ayrı koddur.

Nerede Kullanılır?

Subwoofer/AVR tek uçlu giriş-çıkışlar (LFE)
Dijital koaksiyel (S/PDIF) ses
Kompozit video (CVBS) – DVR ⇄ TV/monitör
Analog stereo (R/L) – kırmızı/sağ, siyah-beyaz/sol
Dönüştürücüler: BNC⇄RCA, RCA Keystone paneller vb.

Mevcut Seçenekler

RCA Erkek – Yaylı, Lehimli (bu sayfa)
RCA Erkek – Lehimsiz (vida-terminal)
RCA Dişi Soket – Panel tipi / Keystone
Altın/nikel gövde kaplama, kırmızı-siyah halka setleri

Sık Sorulan Sorular

Dijital koaksiyel (S/PDIF) için uygun mu?

Evet. 75 Ω kablo ile kullanıldığında S/PDIF için uygundur; altın pin düşük temas direnci sunar.

Uzak mesafede görüntü kaybı olur mu?

Kompozit video taban banttır; mümkün olduğunca kaliteli 75 Ω koaksiyel ve sağlam lehim tercih edin.

Kırmızı-siyah halkalar neyi ifade eder?

Kırmızı = Sağ kanal, Siyah/Beyaz = Sol kanal. Çiftli setler stereo bağlantılarda pratiklik sağlar.

Ürün Açıklaması

Yaylı RCA erkek konnektör, koaksiyel audio & video uygulamalarında güvenilir bağlantı sunar. Altın kaplı merkez pin ve nikel kaplı metal gövde, sinyal bütünlüğünü korurken korozyona dayanıklılık sağlar. 3.5–6 mm kablo desteğiyle RG59 gibi 75 Ω koaksiyellerle uyumludur. Subwoofer (LFE), AVR, DVR/NVR, TV ve dijital koaksiyel (S/PDIF) bağlantılarında tercih edilir. Lehimli veya lehimsiz (vida-terminal) varyantları sahada esnek montaj imkânı sunar.

Not: Empedans, kablonun karakteristiğine bağlıdır; uzun mesafe ve dijital uygulamalarda 75 Ω koaksiyel tercih edin.

Teknik Özellikler

Arayüz: RCA (Cinch) Erkek, yaylı kablo çıkışı
Merkez İletken: Pirinç/Cu, altın kaplama
Gövde: Nikel kaplı metal gövde, tırtıklı kavrama
Yalıtım: PTFE/POM sınıfı izolatör
Kablo Uyumu: Ø 3.5–6.0 mm koaksiyel (ör. RG59) veya ses kablosu
Empedans: Video/S/PDIF için 75 Ω kablo önerilir
Renk Kodları: Kırmızı (Sağ), Siyah/Beyaz (Sol)
Paket: 10 adet/lot (opsiyonel tekli)
Kullanım Alanları: Analog AV, subwoofer, S/PDIF koaksiyel, CCTV DVR/TV, medya oynatıcılar
Uyumluluk: RoHS
