UTP POWER PLUG SOKETSİZ / RCA ERKEK AV

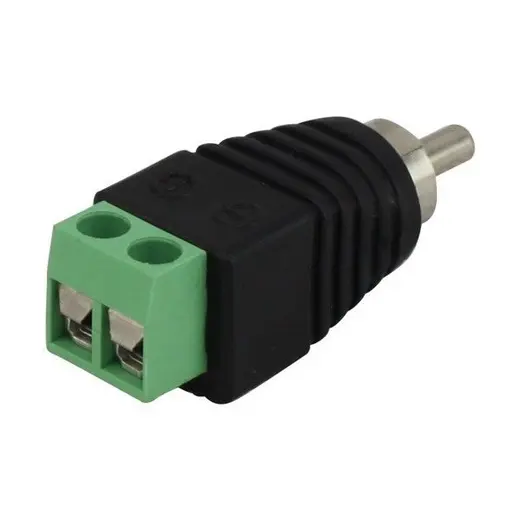

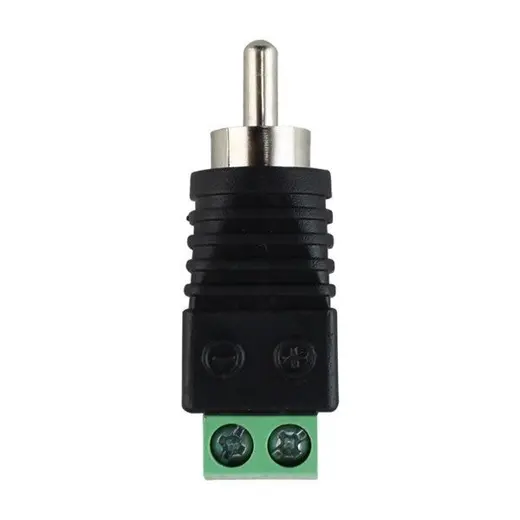

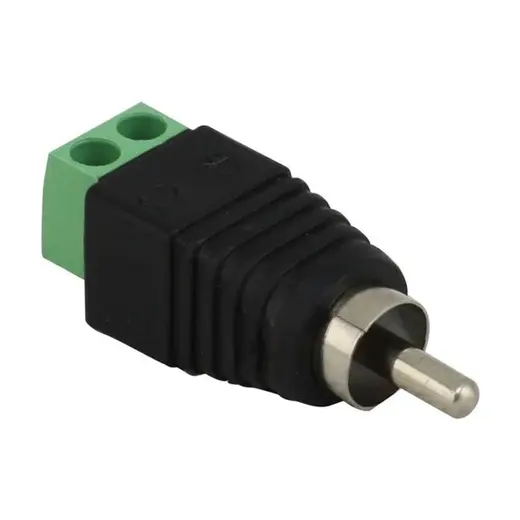

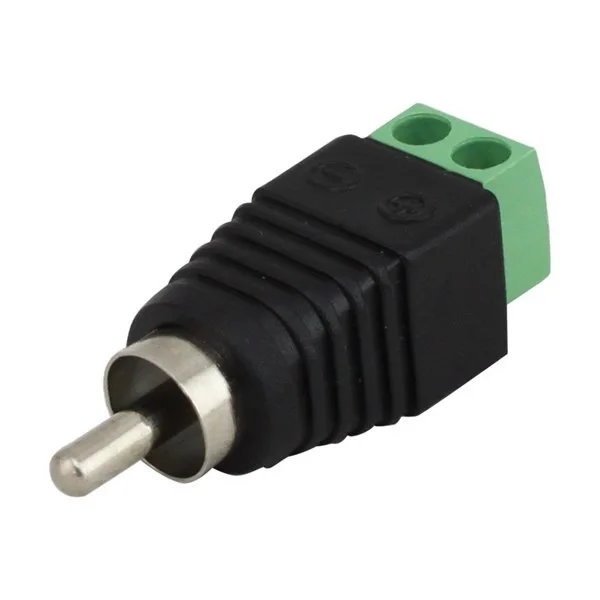

RCA Erkek AV – 2 Pin Vidalı Terminal Adaptör

Lehim gerektirmeden, küçük bir tornavida ile hızlı ve temiz montaj. CCTV, TV/monitor, oto multimedya ve laboratuvar/test uygulamalarına uygundur.

Lehimsiz Montaj

CCTV & AV

Hızlı Kurulum

Ürün Tanımı

RCA (Cinch) erkek konnektör ve arka yüzde 2 pin vidalı terminal bulunur. Çıplak kabloları klemense sabitleyerek kompozit video (CVBS) veya line-level ses sinyallerini cihazlara bağlamayı kolaylaştırır.

Bağlantı ve Polarite

• TIP (merkez pim) → SİNYAL (+)
• SLEEVE/Gövde → ŞASE/GND (–)
• Klemens üzerindeki “+” ucu genellikle TIP’e; “–” ucu GND’ye gider.
• İzolasyonu ~5–6 mm sıyırın, iletkenleri tam sokun ve vidaları sağlamca sıkın.

Teknik Özellikler (Tipik)

Konnektör: RCA erkek (Cinch), nikel kaplama

Arka Uç: 2 pin vidalı terminal, ~5.08 mm hatve

Kablo: AWG 22–16 (≈0.34–1.3 mm²) destek

Kullanım: CVBS video / line-level ses

İpucu: Uzun mesafe için 75 Ω koaks veya uygun balun önerilir

Ortam: İç ortam, kutu/kabin içinde

Kullanım Alanları

• CCTV kamera – DVR/monitor hızlı sonlandırma
• TV / STB kompozit video giriş-çıkışları
• Mikser, medya oynatıcı, amfi arası line-level ses
• Oto multimedya RCA giriş/çıkışları
• Laboratuvar ve geçici test düzenekleri

Notlar

Alternatif isimler: RCA Erkek Vida Klemensli Adaptör, RCA Male Screw Terminal, RCA to Terminal Block, Cinch Erkek Vidalı Klemens.

Not: Uzun mesafe ve yüksek kalite için 75 Ω koaks/uygun balun tercih edilmelidir.
