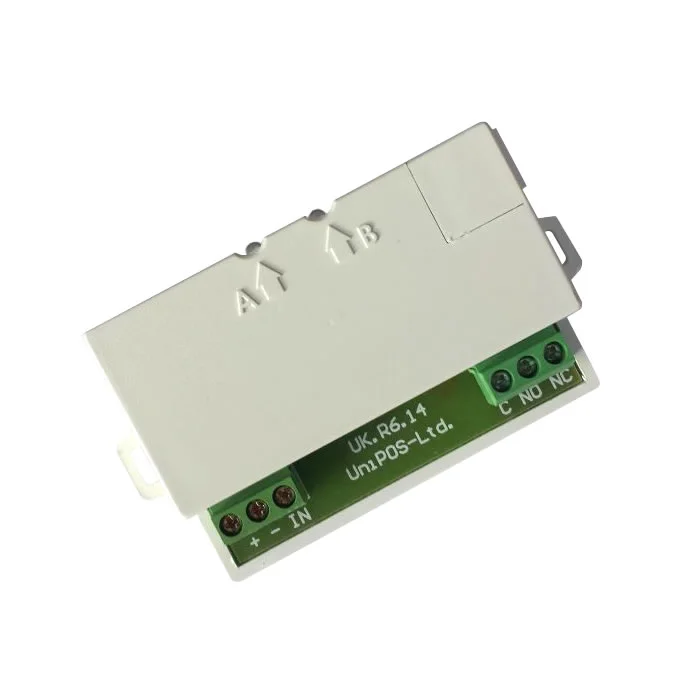

UniPOS RM3 Yangın Alarm Hattı içim Röle Çıkış Modülü

UniPOS RM3 — Yangın Alarm Hattı için Röle Çıkış Modülü

Konvansiyonel yangın alarm hattından (RI/Uzak Gösterge tetiklemesi) potansiyelsiz NO/NC röle çıkışı elde ederek üçüncü parti ekipmanları güvenle sürün.

Kuru Kontak NO/NC 8 A @ 250 VAC 16–30 VDC Galvanik İzolasyon RI (Remote Indicator) ile Tetik

RM3 Nedir?

RM3, konvansiyonel yangın algılama hattındaki Uzak Gösterge (RI) tetik bilgisini algılayıp bunu potansiyelsiz röle kontağına dönüştüren kompakt bir arayüz modülüdür. Panel/dedektör alarm verdiğinde RI çıkışı aktif olur; RM3 iç rölesini çekerek kapı tutucu, duman damperi, fan, BMS girişi gibi harici sistemlere aç/kapa komutu sağlar.

Not: Adresli topolojilerde cihaz sürmek için öncelik adresli I/O modülleridir; RM3, konvansiyonel hattın RI tetiklemesini kuru kontak olarak dış dünyaya yansıtmak istediğinizde idealdir.

Kısa Teknik Özet

• Giriş: 16–30 VDC
• Tetik: RI / Uzak Gösterge
• Çıkış: NO/NC Kuru Kontak
• Röle Kapasitesi: 8 A / 250 VAC
• Tipik Tüketim: ~40 mA @ 24 V
• Gösterge: LED
• Boyut: 114 × 80 × 57 mm
• Sıcaklık: −10…+50 °C

*Değerler üretim revizyonuna göre değişebilir; sahaya çıkmadan önce son teknik föyü kontrol ediniz.

Nasıl Çalışır?

• Konvansiyonel dedektör hattında RI (remote indicator) çıkışı alarmda aktif olur.
• RM3 bu tetiklemeyi algılar ve iç devresi enerjilenir.
• İç röle NO/NC kontak durumunu değiştirir.
• Harici yük (kapı tutucu, damper, fan, BMS girişi vb.) güvenli şekilde anahtarlanır.

Kapı Tutucu Bırakma

Yangında mıknatıslı yangın kapıları otomatik kapanır; RM3, kapı tutucuya kesme komutu verir.

Damper & Havalandırma

Duman tahliye / basınçlandırma fanları veya duman damperleri aç/kapa sürülür.

BMS / PLC Entegrasyonu

Yangın alarm bilgisini bina otomasyonuna kuru kontak olarak yansıtın.

Teknik Özellikler (Detay)

Besleme

16…30 V DC (nominal 24 V DC)

Tetik

Uzak Gösterge (RI) alarm çıkışı aktif olduğunda

Röle Çıkışı

Potansiyelsiz NO/NC, 8 A @ 250 VAC (rezistif)

Akım Tüketimi

~40 mA @ 24 V DC (tipik)

Göstergeler

Durum LED’i

Çevresel

−10…+50 °C, iç ortam (dış ortam için ek muhafaza önerilir)

Boyut / Ağırlık

114 × 80 × 57 mm / ~0,16 kg

Malzeme

PVC gövde

Uygunluk

EN 54 sistem mimarisiyle uyumlu sahalar; marka bağımlılığı düşük (RI tetik mantığı)

Hangi Panellerle Kullanılır?

İlke: RM3, yangın alarm hattında RI çıkışı veren dedektör/panel ekosistemleriyle çalışır. Bu nedenle marka/model bağımlılığı düşüktür. UniPOS’un konvansiyonel panel aileleri (ör. FS serileri) ve konvansiyonel dedektör hatlarıyla sahada yaygınca kullanılır. Adresli mimaride ise cihaz sürmek için öncelik adresli I/O modülleridir; RM3, RI bilgisini kuru kontak olarak dışarıya aktarmak istediğiniz noktalarda devreye girer.

Montaj Adımları

• Modülü kuru ve titreşimsiz bir noktaya sabitleyin (pano/ek kutu).
• RI tetik uçlarını polariteye dikkat ederek bağlayın.
• Harici yükü NO/NC kontaklara bağlayın (tek hat/faz anahtarlama).
• İn-rush akımı yüksek yüklerde kontaktör kullanın.
• Devreye almada ilgili bölgeyi test edin; LED ve kontak durumunu doğrulayın.

Saha İpuçları

• Röle değeri 8 A / 250 VAC (rezistif); motorlu yüklerde ilk akımı göz önüne alın.
• Kablo kesitini yük akımına göre seçin; ortak topraklama döngülerinden kaçının.
• Yangın senaryosuna göre fail-safe için NO/NC seçimlerini dokümante edin.
• Dış ortam/sanayi koşullarında IP korumalı ek muhafaza kullanın.

Nerelerde Kullanılır?

• Otel, AVM, Ofis, Hastane
• Konut & Rezidans Ortak Alanları

• Fabrika & Üretim Alanları
• Depo & Lojistik Tesisleri

• Otopark & Duman Tahliye
• BMS/PLC Entegrasyon Noktaları

RM Serisi Karşılaştırma

RM1

Panel çıkışlarına bağlanan genel amaçlı röle arayüzü.

RM2

Kontrol edilebilir/izlenen hat sonu (EOL) röle modülü.

RM3

Yangın alarm hattı üzerinde RI tetik ile röle sürümü (NO/NC kuru kontak).

Sıkça Sorulan Sorular

RM3’ü adresli sistemde kullanabilir miyim?

Adresli projelerde cihaz sürmek için öncelik adresli I/O modülleridir. Ancak adresli dedektörün/loop’un sağladığı bir RI tetik çıkışını kuru kontak olarak aktarmak istiyorsanız RM3 yardımcı olur.

Röle kontağıyla doğrudan motor sürer miyim?

Rezistif yüklerde 8 A/250 VAC uygundur; motor/indüktif yüklerde ilk akım ve ark riski için kontaktör/ara röle kullanın.

Harici besleme şart mı?

Çalışma için 16–30 V DC gereklidir; hat veya yardımcı beslemeden sağlanır. Güç hesabında modül tüketimini (~40 mA) dahil edin.

NO mu NC mi kullanmalıyım?

Yangın senaryosundaki fail-safe mantığına göre belirleyin. Normalde enerjili tutucularda çoğunlukla NC tercih edilir.

IP koruması nedir?

Modül iç ortam için tasarlanmıştır; dış/sert ortamlarda ayrı IP korumalı muhafaza kullanın.

Uyarı: Tüm bağlantılar yetkili personelce, yürürlükteki yangın ve elektrik yönetmeliklerine uygun yapılmalıdır. Teknik değerler üretici revizyonuna göre farklılık gösterebilir; projelendirme ve devreye alma öncesi güncel teknik föy/datasheet kontrol edilmelidir.
