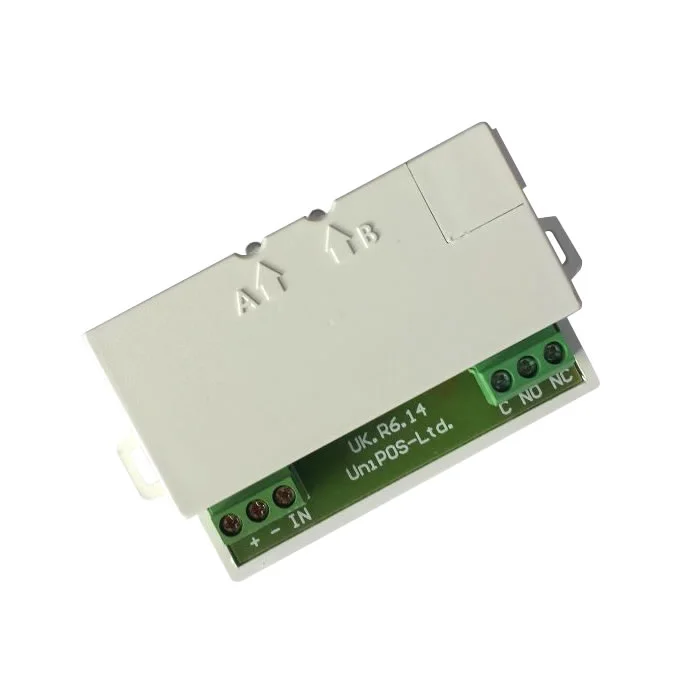

UniPOS RM2 Yangın Alarm Santralinin Ayarlanabilir Çıkışlarına Bağlantının Yapılması Amaçlı Röle Çıkış Modülü

Kuru Kontak Arayüz Gözetimli Hat Sonu (MO+ / MO–) Montajcı Dostu Tasarım

UniPOS RM2 Röle Çıkış Modülü

Yangın alarm santrallerinin kontrol edilebilir (Controllable / MO) çıkışlarını, potansiyelsiz NO/NC röle kontağına çeviren ve hattın gözetimini koruyan hat sonu modül.

Hızlı Bakış

Çıkış Potansiyelsiz röle NO/NC

Kapasite 8A / 250VAC (yük tipine uygun koruma ile)

Besleme 16–30VDC, tipik 40mA@24V

Gözetim MO hattı (MO+ / MO–) hat sonu izleme

RM2 Nedir?

Tanım

RM2, santralinizin Controllable (MO) çıkış hattına hat sonu olarak bağlanır ve bu hattaki tetik sinyalini kuru kontak (NO/NC) röleye dönüştürür. Böylece BMS, HVAC, kapı tutucu, kontaktör, solenoid gibi üçüncü parti cihazlar güvenle sürülür.

Neden RM2?

• MO hattının gözetimini korur (kopuk/kısa algısı santralde görünür).
• Panel çıkışındaki farklı gerilim/akım gereksinimlerine uyum sağlar.
• Potansiyelsiz röle ile marka/model bağımsız entegrasyon.

Nasıl Çalışır?

Gözetimli Hat Prensibi

Santral MO hattını (MO+ / MO–) sürekli denetler. Hat sonuna RM2 takılarak devre EOL mantığıyla gözetim altında tutulur. Hata durumunda panel arıza verir; olay/lojik tetiklendiğinde RM2’nin LED’i yanar ve röle konum değiştirir.

Röle Dönüşümü

MO hattı “aktif” olduğunda RM2 üzerindeki COM–NO/NC kontaklar anahtarlanır. Harici yük (kontaktör bobini, kapı tutucu, valf vb.) kendi güç kaynağından beslenir; RM2 kontağı sadece anahtarlama yapar.

Teknik Özellikler

Elektriksel

Besleme: 16–30VDC (tipik 24V)

Akım: ~40 mA @ 24VDC

Çıkış: Röle NO/NC, 8A/250VAC

Gösterge: LED

Mekanik & Çevresel

Boyut: 114 × 80 × 57 mm

Ağırlık: ~0,16 kg

Sıcaklık: -10°C … +50°C

Gövde: PVC

Hangi Panellerle Çalışır & Nerede Kullanılır?

Desteklenen Paneller

• Konvansiyonel: UniPOS FS4000, FS5100, FS5200, FS5200E
• Adresli: UniPOS IFS7002 serisi (1/2/4 loop)
• MO (Controllable) çıkış barındıran tüm UniPOS santraller

Tipik Uygulamalar

• Kapı tutucular / manyetik kilitler: Alarmda serbest bırakma
• HVAC: Duman damperi kapatma, fan durdurma
• Gaz vanası / söndürme: Solenoid/kontaktör üzerinden sürüş
• Asansör: Yangın çağırma fonksiyonu
• BMS/SCADA: Alarm/arıza durumlarının kuru kontak bildirimi

Bağlantı ve Montaj Adımları

1) MO Hattı

Santral MO+ ve MO– uçlarını, hattın son noktasındaki RM2 girişine bağlayın. RM2 bu hatta hat sonu görevi görür ve gözetim sürer.

2) Yük Tarafı

Harici yük kendi beslemesinden beslensin. RM2 COM–NO/NC uçlarını seri bağlayarak devreyi aç/kapa yapın.

3) Programlama

Santralde ilgili MO çıkışını olay/zon/lojik ile ilişkilendirin (ör. Fire, Prealarm, Extinguishing). Çıkış “aktif” olduğunda RM2 tetikler.

4) Test

Alarm tetik ve hat arızası (kopuk/kısa) senaryolarını simüle ederek LED ve kontak konumunu doğrulayın.

Prensip Şeması (Metinsel)

[Santral] MO+ --------------------------+ MO- --------------------------+=======> (Hat sonu: RM2 Giriş) [RM2 Röle] Harici Güç (+) ----->(+ Yük -)----[ COM — NO ]---- Harici Güç (–) (24VDC/230VAC) | | | (Kontaktör/ | +--> NO yerine NC kullanılabilir Solenoid vb.) | < DC bobinlerde diyot, AC bobinlerde RC snubber önerilir >

Emniyet: RM2 kontağı sadece anahtarlama yapar. 230VAC gibi tehlikeli gerilimlerde yetkili elektrikçi tarafından uygun sigorta/koruma ve izolasyon sağlanmalıdır. Röle değerlerini (8A/250VAC) aşmayın.

Saha İpuçları

Endüktif Yük

Kontaktör/solenoid bobinlerine diyot (DC) veya RC snubber (AC) ekleyin; röle ömrü artar.

Ayrı Hatlar

MO hattını güç kablolarından ayırın; ekranlama ve uygun kesitlerle EMI riskini azaltın.

Etiketleme

Pano içinde RM2 üzerine fonksiyon etiketi bırakın: “FAN STOP”, “GAS VALVE” gibi.

RM1 – RM2 – RM3 Kısa Karşılaştırma

Model Bağlandığı Hat Fonksiyon Tipik Kullanım
RM1 Genel panel çıkışları Kuru kontak dönüştürme Siren/Genel Bildirim
RM2 Controllable (MO) hattı – Hat sonu Gözetimli kuru kontak HVAC/Valf/Kapı Tutucu
RM3 Dedektör hattı / remote indicator Uzak gösterge kontrollü kontak Bölgesel Bildirim

Not: Kullanım senaryoları projeye ve yerel yönetmeliklere göre değişebilir.

Sıkça Sorulan Sorular

RM2 kaç amper anahtarlayabilir?

8A/250VAC. Yük tipine göre diyot/snubber ve uygun sigorta koruması önerilir.

RM2 gözetim sağlar mı?

Evet. MO hattının hat sonu modülüdür; kopuk/kısa gibi hattın arızaları santralce izlenir.

Hangi panellerle uyumlu?

MO çıkış barındıran UniPOS panelleriyle (FS4000/5100/5200/5200E, IFS7002 serisi vb.) kullanılır.

LED neyi gösterir?

Tetik durumunda LED yanar; aynı zamanda hat gözetimi açık olduğu için arızalar panelde görünür.

*Bu sayfa, montajcı ve teknik kullanıcılar için hazırlanmış bir özet/uygulama rehberidir. Kesin kurulum ve güvenlik için üretici dokümanları ve yerel yönetmelikler esas alınmalıdır.
