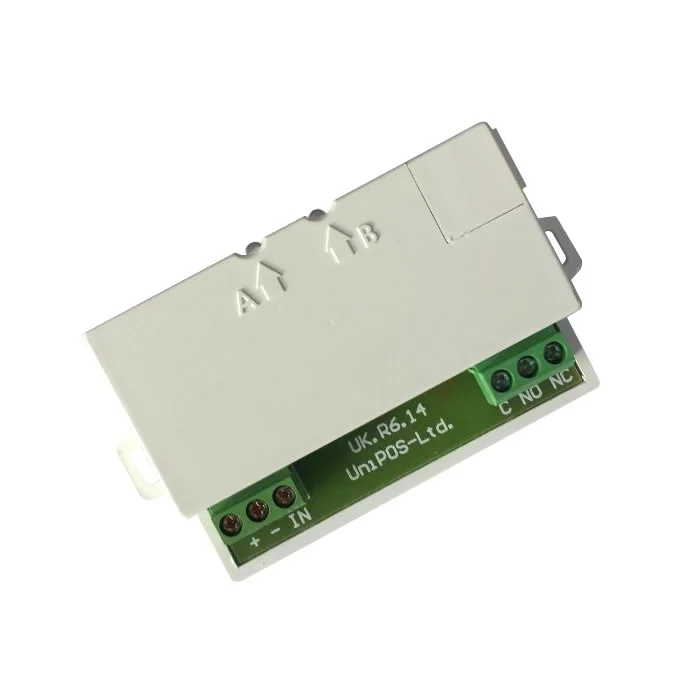

UniPOS RM1 Yangın Alarm Santrali Bağlantısı için Röle Çıkış Modülü (28V DC Çıkışları)

UniPOS RM1 – Röle Çıkış Modülü (28 V DC)

Yangın senaryolarını sahadaki yürütücü cihazlara potansiyelsiz röle kontağı ile güvenli ve izole şekilde aktarın.

Nedir? Nasıl Çalışır Teknik Özellikler Bağlantılar Uyumlu Paneller Kullanım Alanları Ne Zaman Gerekli? Montaj İpuçları Saha Senaryoları SSS

RM1 nedir? Ne için kullanılır?

RM1, UniPOS yangın alarm santralinin 28 V DC tabanlı çıkışlarına bağlanan ve bu tetiklemeyi sahaya potansiyelsiz (kuru) röle kontağı olarak aktaran bir röle çıkış modülüdür. Siren devreleri dışındaki yürütücü ve kilitleme cihazlarını güvenli biçimde sürmenizi sağlar.

Elektriksel izolasyon NO/NC esnekliği AC/DC yük sürme

Kullanım Amaçları

Duman damperi kapatma

Kapı tutucu bırakma

Asansör geri çağırma

Gaz vanası kapama

Harici ikaz/sinyal

Çalışma prensibi

• Giriş beslemesi: Santral çıkışı 28 V DC (çalışma aralığı ~16–30 V DC) RM1 röle bobinini enerjiler; tetikleme geldiğinde röle çeker.
• Potansiyelsiz kontak: COM–NO/NC uçlarıyla sahada farklı besleme/gerilim kullanan yükleri izole ederek anahtarlar.
• Göstergeler: Üzerindeki LED durum/tetik bilgisi verir; tipik akım tüketimi ~40 mA @ 24 V DC.
• Yük sürme: 8 A / 250 VAC’e kadar anahtarlama kapasitesi; endüktif DC bobinlerde diyot/snubber önerilir.

Teknik özellikler (özet)

Giriş (Besleme) 16–30 V DC (tipik santral 28 V DC)
Röle Kontağı SPDT Potansiyelsiz NO/NC
Kontak Kapasitesi 8 A / 250 VAC (yüke göre ara röle/kontaktör önerilir)
Akım Tüketimi ~ 40 mA @ 24 V DC
Göstergeler Durum LED’i
Çalışma Sıcaklığı −10 °C … +50 °C
Boyutlar / Ağırlık 114 × 80 × 57 mm / ~0,16 kg
Gövde PVC

Desteklenen çıkış tipleri

• Santral potansiyelsiz röle çıkışı ile sürme
• Santral kontrollü/izlemeli (monitored) çıkış ile sürme
• Açık kollektör (open-collector) çıkış ile sürme

Her senaryoda RM1, santral referansı (+28 V/GND) ile enerjilenir; sahaya COM–NO/NC potansiyelsiz kontak verilir.

Klemens ve adlandırma

• +IN / −IN: Santral 28 V DC girişleri
• COM: Ortak uç
• NO: Normalde açık kontak
• NC: Normalde kapalı kontak

Klemens adları üretim revizyonuna göre değişebilir; sahada cihaz üzerindeki etiket ve şemayı esas alın.

Hangi panelleri destekler?

RM1; UniPOS konvansiyonel seriler (FS4000/FS5100/FS5200/FS5200E) ve adresli IFS-7002 aile (1/2/4 loop) çıkışlarıyla çalışma mantığında kullanılır.

FS4000 Serisi

FS5100 / FS5200 / FS5200E

IFS-7002 (1-Loop / 2-Loop / 4-Loop)

HVAC & Damper

Yangın damperi kapatma, duman egzoz/taze hava fanı başlat-durdur komutları.

Kaçış & Erişim

Elektromanyetik kapı tutucu bırakma, turnike serbest bırakma.

Asansör & Enerji

Asansör yangın geri çağırma, gaz vanası kapama, enerji kontaktörü açma.

Hangi ihtiyaç anında gereklidir?

• Elektriksel izolasyon gerektiğinde (farklı besleme/gerilim kullanılan saha cihazları).
• AC veya yüksek akım anahtarlamak gerektiğinde.
• Interlocking/şart bağları kurulacaksa (ör. fan durmadan damper açılmasın).

Montaj & bağlantı ipuçları

• Cihazı mümkünse kontrol edeceğiniz yükün yakınına konumlandırın; kablo boyunu ve voltaj düşümünü azaltın.
• Endüktif DC bobinlerde diyot/snubber, AC yüklerde kontaktör/ara röle kullanın.
• Devreyi test modunda tetikleyerek LED ve COM–NO/NC fonksiyonlarını doğrulayın.

Standartlar & dikkat

• Yerel yönetmelikler ve tesis güvenlik kurallarına göre devre tasarlayın.
• Ortam şartlarını (−10…+50 °C) ve IP ihtiyacını göz önünde bulundurun.
• En güncel üretici şemasını saha devreleri için referans alın.

Saha senaryoları (örnek akış)

• Duman damperi kapatma: Santral Yangın → RM1 NO kapanır → Damper motoru/kontaktörü enerjilenir → Damper kapanır.
• Kapı tutucu bırakma: Santral Yangın → RM1 NC açılır → Tutucu bobinine giden hat kesilir → Kapı serbest kalır.
• Asansör geri çağırma: Santral Yangın → RM1 NO kapanır → Asansör kontrolüne Fire Recall kontağı verilir.

Sıkça Sorulan Sorular

“28 V DC” vurgusu ne demek?
UniPOS panellerinin standart saha beslemesi 28 V DC olduğundan RM1, bu çıkışlara doğrudan bağlanacak şekilde tasarlanmıştır (çalışma aralığı ~16–30 V DC).

Kontak üzerinden 220 VAC yük sürebilir miyim?
Kontak kapasitesi 8 A/250 VAC’tir; yangın uygulamalarında yük tipine göre ara röle/kontaktör kullanımı önerilir.

RM1 – RM2 – RM3 farkı?
RM1: Santral çıkışlarını potansiyelsiz kontağa çevirir. RM2: İzlemeli/kontrollü hatlarla uyum odaklı varyant. RM3: Alarm hattına bağlanır, uzak gösterge çıkışı ile tetiklenir.

Bu sayfa, montajcı teknik personele pratik bir uygulama özeti sunmak için hazırlanmıştır. Sahada üretici şemaları ve yerel mevzuat her zaman önceliklidir.

Teknik Özellikler

• Giriş (Besleme): 16–30 V DC (tipik santral 28 V DC)
• Röle Kontağı: SPDT Potansiyelsiz NO/NC
• Kontak Kapasitesi: 8 A / 250 VAC (yüke göre ara röle/kontaktör önerilir)
• Akım Tüketimi: ~ 40 mA @ 24 V DC
• Göstergeler: Durum LED’i
• Çalışma Sıcaklığı: −10 °C … +50 °C
• Boyutlar / Ağırlık: 114 × 80 × 57 mm / ~0,16 kg
• Gövde: PVC
