UniPOS RI 31 Paralel İhbar Göstergesi

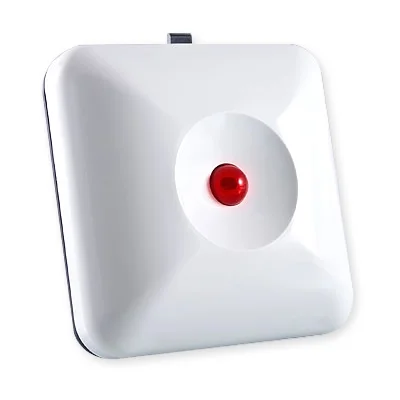

UniPOS RI 31 Paralel İhbar Göstergesi · RI 31S Sesli Model

Görünmeyen noktadaki dedektörün alarmını kapıdan, koridordan ya da müdahale noktasından anında bildiren görsel/sesli yardımcı ünite.

5–30 V DC 2 telli paralel bağlantı IP40 · İç ortam 75×75×22 mm Kırmızı LED (RI 31) ≥60 dB (RI 31S)

Nedir? Kullanım Alanları Avantajlar Yer Seçimi Montaj Elektrik Bağlantısı Teknik Özellikler Karşılaştırma SSS

RI 31 Nedir, Ne İşe Yarar?

RI 31, bağlı olduğu yangın dedektöründeki alarmı uzaktan görsel olarak çoğaltan (paralel LED) bir göstergedir. RI 31S ise aynı formda lokal sesli uyarı veren modeldir. Asma tavan üstü, şaft, kilitli oda gibi dedektörün görünmediği yerlerde kapıdan/koridordan uyarı verir.

Görsel Bildirim (RI 31)

Parlak kırmızı LED ile alarmı anında gösterir. Bakım ekiplerinin doğru noktaya yönelmesini hızlandırır.

Sesli Bildirim (RI 31S)

Lokal ≥60 dB piezo ile alarmı duyurur. Genel tahliye sireninin yerine geçmez; lokal ikaz içindir.

Geniş Besleme · Kolay Hat

5–30 V DC aralığı ve 2 telli paralel bağlantı; konvansiyonel ve uzaktan LED destekli adresli dedektörlerle uyumlu.

İç Ortam

IP40 koruma. Kuru iç hacimler için tasarlanmıştır. Toz/nemli alanlarda muhafaza önerilir.

Nerelerde ve Hangi Amaçlarla Kullanılır?

Asma Tavan / Döşeme Altı

Gizli montajlı dedektörlerin alarmını koridordan görünür kılar.

Kilitli/Yetkili Girişli Odalar

Elektrik odası, UPS, jeneratör, depo, soğuk oda gibi mahallerde kapı dışından alarm bildirimi.

Zor Erişimli Şaft/Dikler

Şaft içindeki dedektörün hangi noktada alarm verdiğini dışarıdan işaretler.

Bakım & Teşhis Kolaylığı

Hangi dedektörün aktive olduğunu hızla tespit ederek müdahale süresini kısaltır.

Lokal Sesli Uyarı İhtiyacı

RI 31S ile teknik alanlarda kapı dışından duyulabilir ikaz.

Personel Yönlendirme

Görevlileri doğru bölgeye yönlendirir; yanlış müdahale riskini azaltır.

İpucu: Bir kapıya bir göstergeden fazlasını koymayın. Paneldeki bölge/cihaz adlandırmasıyla sahadaki göstergeleri eşleştirin.

Öne Çıkan Faydalar & Avantajlar

Hızlı Teşhis

Gizli noktadaki dedektörün alarmı kapıdan görüldüğü için arama-zamanı kısalır.

Esnek Entegrasyon

Konvansiyonel sistemlerde doğrudan; adresli sistemlerde uzaktan LED çıkışıyla.

Ekonomik Çözüm

2 telli basit hat, küçük form, geniş besleme aralığı.

Yüksek Görünürlük

Merkez LED + reflektör tasarımıyla net alarm göstergesi.

Yer Seçimi & Konumlandırma

Kapı Dışı · Giriş Yanı

İlgili mahale bakan koridor tarafına, göz hizası üstüne yerleştirin. Amaç: içerdeki dedektörün alarmını dışarıdan görmek.

Tek Göstergede Netlik

Aynı giriş için bir göstergeden fazlası kafa karıştırır. Bölge/cihaz isimlendirmesiyle eşleştirin.

Ortam Koşulları

IP40: Kuru iç ortamlar. Toz, nem veya dış etken varsa koruyucu muhafaza tercih edin.

Kablo Sınıfı

Algılama hattınızla aynı sınıfta ve kalitede kablo seçimi yapın; paralel hatlar kısa ve düzenli olsun.

Montaj – Adım Adım

1) Kapağı Çıkarın

Ön kapağı tırnağından nazikçe ayırın. Kart ve bağlantı terminalleri görünür olur.

2) Tabanı Sabitleyin

Uygun dübel-vida ile duvara/tavana sabitleyin. Taban merkezinden kabloyu içeri alın.

3) İki Telli Bağlantı

“+ / –” terminallerine polariteye uygun bağlayın. Bağlantıyı hafifçe çekerek mekanik sağlamlığı kontrol edin.

4) Kapağı Kapatın & Test

Paneli test moduna alıp senaryo doğrulaması yapın; ışık/ses çıktısını gözlemleyin.

Not: RI 31S lokal sesli ikazdır. EN 54-3 genel alarm sireninin yerine kullanılmaz.

Elektrik Bağlantısı & İleri Teknik

Konvansiyonel Sistem

Dedektörden/duyargalı tabandan gelen Remote Indicator (paralel LED) çıkışına 2 telli bağlantı yapılır.

Adresli Sistem

Adresli dedektör üzerindeki “uzaktan LED” uçları destekleniyorsa aynı prensiple sürülür. Destek yoksa üreticiye özgü arayüz modülü gerekebilir.

Bağımsız Kullanım

Harici sürüşte LED/piezo akımı için seri direnç zorunludur. Tipik örnek değer: 560 Ω / 0,5 W (besleme ve hedef akıma göre hesaplanır).

Bakım & Test

Yıllık bakımda tüm uzaktan göstergeleri aktive ederek görsel/sesli doğrulama yapın. Etiketlemeleri güncel tutun.

Paralel Gösterge (RI 31) – Basit Bağlantı Şeması (ASCII) ┌─────────────────────────────── Yangın Paneli (Zone) ───────────────────────────────┐ │ │ │ [Dedektör]──(Remote Indicator +)───────────────┐ │ │ (Remote Indicator –)────────┴───[RI 31 + / –] │ │ │ └───────────────────────────────────────────────────────────────────────────────────┘ Not: Polarite/çıkış tipi (sink/source) üretici modele göre değişebilir; kılavuza bakınız.

İpucu: Hat üzerinde çoklu göstergeler gerekiyorsa gerilim düşümü ve toplam akımı hesaplayın. RI 31 (LED) tipik ~40 mA, RI 31S (sesli) tipik ~11 mA @24 V varsayımıyla proje hesabı yapın.

Teknik Özellikler (Özet)

Parametre RI 31 (Işıklı) RI 31S (Sesli)
Uyarı Tipi Kırmızı LED Piezokristal sesli uyarı
Ses Basıncı — ≥ 60 dB (lokal)
Besleme 5–30 V DC
Bağlantı 2 telli; dedektörün “Remote Indicator” çıkışına paralel
Akım (24 V tipik) ~ 40 mA ~ 11 mA
Koruma Sınıfı IP40 (iç ortam)
Çalışma Sıcaklığı -10…+55 °C (bazı revizyonlarda +60 °C)
Bağıl Nem ~%92–93 @35–40 °C (tipik)
Boyut / Ağırlık 75 × 75 × 22 mm / ~0,04 kg
Gövde Taban + kapak; kart üstü terminal

* Değerler tipiktir; ürün revizyonlarına göre sınırlı farklılıklar olabilir.

RI 31 (Işıklı) – RI 31S (Sesli) Karşılaştırması

Ne Zaman RI 31?

Ofis/koridor gibi görsel teyidin yeterli olduğu; düşük/orta gürültülü iç alanlar.

Ne Zaman RI 31S?

Teknik odalar, depo gibi kapı dışından duyulabilir lokal uyarı istenen yerler.

Dikkat

RI 31S genel tahliye sireni değildir. EN 54-3/yerel yönetmelik şartlarını karşılayan ana siren zorunludur.

RI 31 Avantajları

• Düşük güçte yüksek görünürlük
• Bakım ve teşhiste hız
• Basit kablolama

RI 31S Avantajları

• Kapı dışından duyulabilir lokal alarm
• Görme hattı olmasa da ikaz
• Esnek montaj

Kıyas – Özet

Görsel teyit odaklı alanlarda RI 31; gürültülü/kapalı teknik hacimlerde RI 31S daha uygundur. Birlikte de kullanılabilir.

Sık Sorulan Sorular

RI 31S ana sirenin yerine geçer mi?

Hayır. RI 31S yalnızca lokal ikaz içindir; genel tahliye için EN 54-3 uygun siren gerekir.

Adresli sistemle çalışır mı?

Dedektör üzerinde “uzaktan LED” çıkışı varsa aynı 2 telli prensiple çalışır. Aksi halde üreticiye özgü arayüz gerekebilir.

Bir hat üzerinde kaç gösterge?

Toplam akım ve gerilim düşümü hesabına bağlıdır. Proje hesabını RI 31 ≈40 mA, RI 31S ≈11 mA (@24 V) varsayımlarıyla yapın.

Bağımsız harici besleme olur mu?

Olur; LED/piezo akımı için uygun seri direnç kullanın (ör. 560 Ω / 0,5 W – değeri beslemeye göre yeniden hesaplayın).

Teknik Özellikler

• Besleme: 5–30 V DC
• Bağlantı: 2 telli; dedektörün “Remote Indicator” çıkışına paralel
• Koruma Sınıfı: IP40 (iç ortam)
• Çalışma Sıcaklığı: -10…+55 °C (bazı revizyonlarda +60 °C)
• Bağıl Nem: ~%92–93 @35–40 °C (tipik)
• Boyut / Ağırlık: 75 × 75 × 22 mm / ~0,04 kg
• Gövde: Taban + kapak; kart üstü terminal
