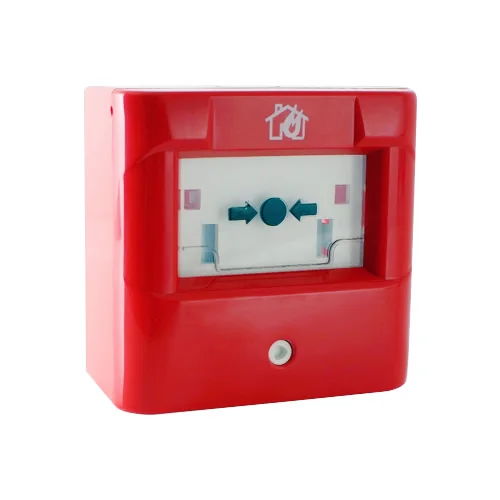

UniPOS Nade FD 7150 Kurulabilir İnteraktif Adresli Yangın Butonu

UniPOS FD 7150 Kurulabilir İnteraktif Adresli Yangın Butonu

Adresli hat (loop) üzerinde çalışan, dahili izolatörlü, resetlenebilir manuel çağrı noktası. İç mekân için tasarlanmıştır.

EN 54-11 / EN 54-17 Dahili Kısa Devre İzolatörü −10°C…+55/60°C IP40 15–30 V DC (loop) Beklemede < 0.4 mA

İçindekiler

• 1) Ürünün Tanımı (Nedir?)
• 2) Nasıl Çalışır?
• 3) Teknik Özellikler
• 4) Uyumlu Paneller
• 5) Nerelerde ve Hangi Amaçla Kullanılır?
• 6) Yerleşim & Montaj (EN 54-14 / BS 5839)
• 7) Kurulum & Devreye Alma
• 8) Neden FD 7150?
• 9) Saha İpuçları & Sık Hatalar
• 10) SSS

1) Ürünün Tanımı (Nedir?)

FD 7150, UniPOS adresli yangın alarm sistemleri için geliştirilmiş, kurulabilir (resetlenebilir) manuel çağrı noktasıdır. İç mekânda kullanılır ve adresli loop üzerinden panele haber verir.

• İç mekân uygulamaları için kompakt gövde
• Dahili kısa devre izolatörü ile hat sürekliliği
• Reset/test için anahtar veya ön eleman geri kurma
• Durum LED’leri ile görsel doğrulama

Sertifikasyon ve Standartlar

• EN 54-11 (Manuel yangın alarm butonları)
• EN 54-17 (Kısa devre izolatörleri)
• İlgili bina yangın alarm projelendirme standartlarıyla uyumlu kullanım

2) Nasıl Çalışır?

Aktivasyon & Reset

• Kullanıcı ön elemanı bastığında cihaz ALARM durumuna geçer.
• Panel (IFS-7000 serisi) alarmı alır, senaryoları çalıştırır.
• Resetlenebilir tipte ön eleman test anahtarıyla eski konuma getirilir.
• Cam elemanlı tipte cam parçası kolayca değiştirilebilir.

İzolatör Davranışı & LED Göstergeleri

• Kısa devrede arızalı hat bölümü izole edilir, loop’un geri kalanı çalışır.
• Beklemede: periyodik kısa flaş (görev modu göstergesi)
• Alarmda: LED sürekli yanar
• İzolatör aktif: LED hızlı periyodik flaş

3) Teknik Özellikler

Parametre Değer / Açıklama
Çalışma Gerilimi (loop) 15–30 V DC (bazı varyantlarda 10–30 V DC)
Akım (beklemede) < 0.4 mA (tipik 0.29–0.39 mA)
Akım (alarm) ≈ 3 ±1 mA
Koruma Sınıfı IP40 (iç mekân)
Çalışma Sıcaklığı −10 °C … +55/60 °C
Bağlantı Kabloları 2 damarlı ekranlı, tipik 0.5–1.5 mm² (proje şartlarına göre)
Boyutlar (Yaklaşık) ≈ 98 × 96 × 51 mm
Ağırlık (Yaklaşık) ≈ 0.15–0.20 kg
LED Durumları Beklemede periyodik flaş / Alarmda sürekli / İzolatör aktifken hızlı flaş
Ön Eleman Resetlenebilir (kurulabilir) veya cam elemanlı tip seçenekleri

Değerler model/versiyona göre küçük farklılık gösterebilir; montajda ürünle gelen teknik sayfayı esas alınız.

4) Uyumlu Paneller

IFS-7000 Serisi

• IFS-7002/1 – 1 Loop (125 adrese kadar)
• IFS-7002/2 – 2 Loop (250 adrese kadar)
• IFS-7002/4 – 4 Loop (500 adrese kadar)

Bağlantı & Tanıma

• Cihaz loop’a bağlanır; panel otomatik tarama ile adres/kimlik okur.
• Yangın, hat, izolatör olayları panelde ayrı ayrı izlenir.
• Bölge/senaryo kurgularına kolayca eklenir.

5) Nerelerde ve Hangi Amaçla Kullanılır?

Kritik Kaçış Noktaları

• Kaçış koridorları ve merdiven başları
• Kat holleri ve kat çıkışları
• Nihai tahliye kapıları

Yüksek İnsan Sirkülasyonu Olan Binalar

• Oteller, AVM’ler, okullar ve kampüsler
• Hastaneler, ofis ve idari binalar
• Üretim alanları, depolar

Amaç; yangını insan gözlemiyle anında panele bildirmek, dedektörlerin tetiklemesini beklemeden tahliye senaryolarını hızlandırmaktır.

6) Yerleşim & Montaj (EN 54-14 / BS 5839 Rehberlik)

Ulaşım Mesafesi

• Belirsiz kaçış güzergâhlarında: ≈ 30 m
• Tanımlı kaçış yollarında (koridor vb.): ≈ 45 m
• Risk gruplarına/erişilebilirliğe göre mesafeler azaltılabilir.

Montaj Yüksekliği & Konum

• Buton merkezi zeminden ≈ 1.4 m (±0.3 m)
• Nihai çıkışlara ve kat çıkışlarına yakın, görünür ve erişilebilir yerler
• Kapıların yakınına, döşeme/duvar engeli olmayacak şekilde

Bağlantı İpuçları

• Loop “+ / –” klemenslerine doğru polarite ile bağlayın.
• Ekran (shield) iletkenini uygun referansa bağlayın; parazitleri azaltır.
• Adres ve bölge atamalarını panel üzerinden doğrulayın.

7) Kurulum & Devreye Alma (Özet Adımlar)

• Tabanı duvara dübel-vida ile sabitleyin.
• Loop kablolarını klemense bağlayın (ekran dahil).
• Ön eleman ve kapağı takın.
• Panelden cihaz taraması & adres doğrulaması yapın.
• Butonu test anahtarı ile tetikleyip resetleyin.

Bakım & Test

• Periyodik fonksiyon testi ve görsel kontrol
• Ön eleman hasarlıysa değişim / yeniden kurulum
• LED ve panel olay günlüklerinin kontrolü

8) Neden FD 7150?

• Dahili izolatör ile hat sürekliliği
• Düşük akım tüketimi ve geniş sıcaklık aralığı
• Resetlenebilir ön eleman: hızlı test/bakım

• IFS-7000 serisi panellerle tam entegrasyon
• Modüler yapı ve kolay montaj
• Net LED geri bildirimi

9) Saha İpuçları & Sık Hatalar

• Buton önü afiş/dolap vb. ile kapatılmamalı; görünürlük şart.
• Ulaşım mesafesi (30/45 m) kurallarına uyulmadığında ilk müdahale gecikir.
• Ekran/şase bağlantısının ihmal edilmesi gürültü ve iletişim hatalarını artırır.

10) Sıkça Sorulan Sorular

FD 7150 dış mekânda kullanılabilir mi?

IP40 koruma sınıfı nedeniyle iç mekân uygulamalarına yöneliktir. Dış mekân için uygun kasalar/aksesuarlar gerekebilir.

Resetlenebilir ön elemanla test nasıl yapılır?

Ürünle gelen test anahtarıyla ön eleman kısa süre tetiklenir; panelden reset verilerek normal duruma dönülür.

Hangi panellerle çalışır?

UniPOS IFS-7000 serisi adresli panellerle uyumludur (1/2/4 loop varyantları).

LED davranışları nedir?

Beklemede periyodik kısa flaş; alarmda sürekli; izolatör aktifken hızlı periyodik flaş.

Teknik değerler modele ve revizyona göre değişebilir. Proje ve montajda ürünle gelen resmi teknik sayfayı esas alınız.
