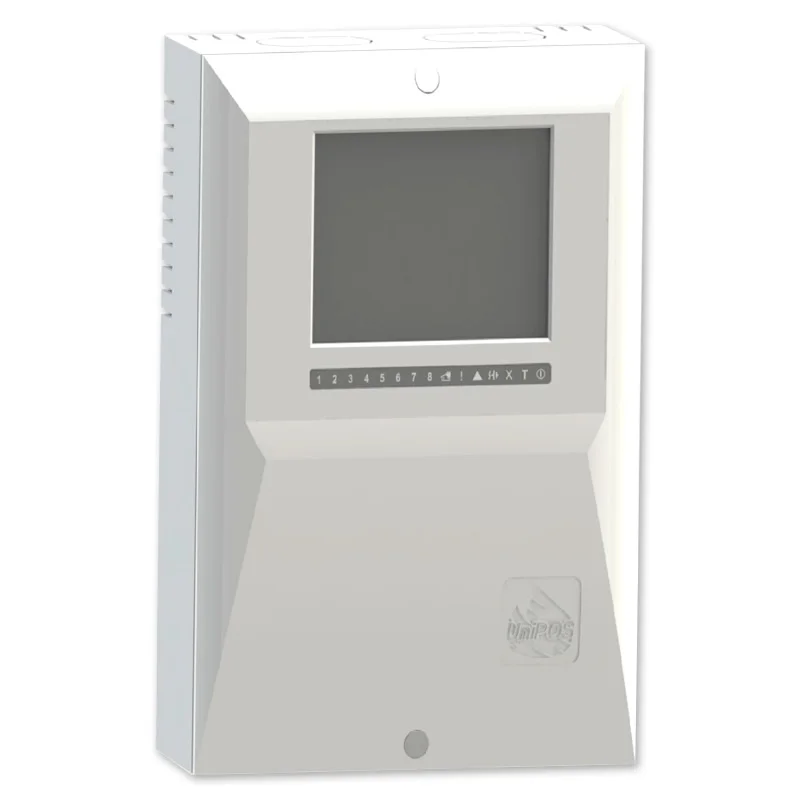

UniPOS IFS-7002R Tekrarlayıcı (Repeater) Panel

UniPOS IFS-7002R Tekrarlayıcı (Repeater) Panel — Kapsamlı Teknik İçerik

Genel Tanım & Kullanım Amacı

IFS-7002R, UniPOS IFS7000 ailesine ait operatör/tekrarlayıcı ünitedir. Uzak IFS-7002 kontrol panellerinin olaylarını ve durumlarını görüntüler, yetkiye bağlı uzaktan komut gönderir (susturma, Faz II zorlama, çıkış yönetimi vb.). Amaç, çok girişli binalarda, kampüslerde ve yüksek yapılarda çok noktadan izleme & hızlı müdahale sağlamaktır.

CAN 2.0B Ağ 12–30 V DC / PSU Yangın & Arıza Röleleri 320×240 Grafik LCD 4 Seviye Yetki

Ne İşe Yarar?

Merkezi Görüntüleme

Bir veya daha fazla IFS-7002 panelini tek noktadan izler; Yangın, Arıza, Devre Dışı, Test durumlarını metin + LED/buzzer ile sunar.

Uzaktan Komut

Yetkili kullanıcılar alarm susturma, Faz I → Faz II zorlama, çıkış kapatma/aktif etme, sistem fonksiyonları gibi komutları verir.

Olay Arşivi Erişimi

Repeater menülerinden olay kayıtlarını listeleyip filtreler; bağlı panellerin arşivlerine erişebilir.

3. Taraf Tetikleme

Dahili Yangın ve Arıza röleleri ile harici bilgi/iletim cihazları tetiklenebilir (saha senaryolarını ana panel yönetir).

Nerede & Hangi Amaçla Kullanılır?

Hastane & Eğitim Kampüsü

Hemşire istasyonu, danışma ve güvenlik odalarında çoklu panel izleme ve hızlı koordinasyon.

AVM, Plaza, Otel

Kontrol odasında merkezî yönetim; kritik katlarda lokal görüntüleme ve müdahale.

Endüstriyel Tesisler

Üretim sahası, enerji odaları ve kontrol merkezlerinde anlık durum farkındalığı.

Rezidans & Yüksek Yapılar

Kat hollerinde lokal gösterge ile müdahale süresini kısaltma.

Sistem Tipi

Adreslenebilir Operatör/Tekrarlayıcı

IFS-7002 kontrol panelleri ve tekrarlayıcılarla CAN 2.0B yerel ağ üzerinde haberleşir; cihazlar ağda adreslenir.

Çok Noktadan İzleme

Tek paneli çok noktadan veya çok paneli tek merkezden izlemek için kurgulanır.

Güç & Besleme

Besleme Seçenekleri

• Panelden DC: (23 ± 7) V DC, ≈180 mA
• Haricî PSU: 12–30 V DC, ≈300–310 mA (EN 54-4 uyumlu)
• Kabin içi PSU + Akü: 220/230 V AC, 50 Hz; 2×12 V/7 Ah jel

Projeye göre yedeklilik ve kablo kesitleri dikkate alınmalıdır.

Enerji İzleme

Şebeke/akü durumları arıza mantığına dâhildir; ön panel LED ve buzzer ile bilgilendirme yapılır.

I/O & Röleler

Röle Çıkışları

• Yangın Rölesi: Potansiyelsiz; 3 A/125 VAC veya 3 A/30 VDC
• Arıza Rölesi: Potansiyelsiz; 3 A/125 VAC veya 3 A/30 VDC

Saha siren/tahliye kontrolü ana panel + adreslenebilir I/O modülleriyledir.

Arka Panel Portları

• USB (mini) – PC bağlantısı
• RS-232 – Doğrudan veya dönüştürücü ile
• PS/2 – Harici klavye

Arayüz & Kayıt

Görsel Arayüz

320×240 arka aydınlatmalı grafik LCD; yangın/arıza/test/engelli/sistem/enerji LED’leri ve dahili buzzer.

Olay Arşivleri

Olayları görüntüleme/filtreleme; bağlı panellerin arşivlerine erişim (panel arşiv kapasitesi modele göre yönetilir).

Loop Elektriksel Parametreler (Bağlı Paneller)

IFS-7002 Özeti

• Loop: 1 veya 2 (panel varyantı)
• Cihaz/Loop: maks. ~125
• Loop Akımı: ≈200 mA (tipik)

IFS-7002R üzerinde loop yoktur; uzak panelin loop’unu izler/komutlar.

Hat Koşulları

İzolatörlü mimari önerilir; maksimum hat direnci ve kablo kesitleri panel/modül üretici önerilerine göre seçilir.

Çevresel & Fiziksel

Çalışma Koşulları

• Sıcaklık: –5 °C … +40 °C
• Nem: %93’e kadar @ 40 °C (yoğuşmasız)

Boyut & Ağırlık

PSU’lu kabin: ~304×222×94 mm; ~1.24 kg (aküsüz) — İnce gövde: ~290×219×46 mm; ~1.0 kg (versiyona bağlı).

Çalışma Modları & Algılama Mantığı

Modlar

Duty (Normal), Fire, Fault, Disabled, Test, Information & Control, SetUp — LED/buzzer davranışları moda göre değişir.

Algılama Mantığı

Repeater algılama yapmaz; bağlı panelin Çift Onay (Coincidence), İki Aşamalı Yangın gibi mantıklarını uzaktan yönetir.

Kullanıcı Arayüzü & Yetkiler

4 Seviye Erişim

• Seviye 1: Görüntüleme, susturma, Faz II zorlama
• Seviye 2: Çıkış kapatma/aktif etme, yangından çıkış
• Seviye 3: Site konfigürasyonu/bakım
• Seviye 4: Üretici servis

Kullanıcı Arayüzü & Kontrolleri

Dokunmatik tuş takımı, menü tabanlı arayüz; stilus önerilir. Hızlı erişim: Acil Susturma, Reset, Çıkışların Devre Dışı Bırakılması, Arşiv.

Alarm Senaryoları & Çıkış Yönetimi

Lokal Röle Tetikleri

Yangın/arıza durumlarında harici iletim/uyarı cihazları tetiklenebilir (ör. ikaz lambası, haber verme).

Saha Senaryoları

Siren, fan/damper, duman tahliye, asansör kontrol gibi saha senaryoları ana panel + adreslenebilir I/O modüllerince yürütülür; repeater bunları izler/komutlar.

Konumlandırma & Kapsam Önerisi

Yerleşim

Güvenlik odası, resepsiyon, kat holleri, teknik odalar gibi hızlı erişim gereken noktalara konumlandırın.

Ağ Planlaması

Yerel CAN ağında panel/tekrarlayıcı adreslemesini planlayın; hat uçlarında terminasyon uygulayın.

Uyumlu Dedektör ve Modüller & Paneller

Adreslenebilir Cihaz Ekosistemi

FD71xx/FD72xx optik/ısı dedektörleri, adreslenebilir acil durum butonları, izolatörler ve FD7203 serisi adreslenebilir I/O modülleri (panel ekosistemine göre).

Paneller

IFS-7002 ailesi (1-Loop / 2-Loop varyantları). Repeater, uzak panelin durumlarını gösterir ve yetkiye bağlı komutları gönderir.

Bağlantı Yapısı & Topolojisi

CAN 2.0B Bus

Ekranlı bükümlü çift kablo önerilir; CAN Objects menüsünden cihaz ekleme/silme; uçlarda terminasyon jumper’ı.

Parametreler & Sıfırlama

Timeout/ack gecikmeleri ve adresleme; Varsayılan CAN parametrelerine dönme (temiz başlatma) imkânı.

Yazılım & Programlama Özellikleri

Information & Control

Arızalar, devre dışı kalanlar, testteki zonlar, aktif çıkışlar ve cihaz durumları; Repeater/Remote Panel seçimi ile odaklı çalışma.

SetUp Menüsü

Repeater parametreleri, CAN yerel parametreleri, Readdressation, parola yönetimi, LED/Buzzer testi, arşiv temizleme.

Kurulum & Montaj Bilgileri

Besleme Seçimi

Haricî PSU (EN 54-4), panelden DC veya kabin içi PSU+akü seçenekleri; kablo kesitleri ve hat uzunlukları hesaplanmalıdır.

Devreye Alma Adımları

• Güç bağlantıları ve topraklama
• CAN adresleme & terminasyon kontrolü
• Gerekirse varsayılan CAN ile temiz başlatma
• Ön panel yetkileri ve parolaların tanımı

Uygulama Alanları

Hastane, Okul, Yurt

Gözetim yoğun alanlarda anlık görünürlük ve hızlı ekip koordinasyonu.

AVM & Ofis Kompleksi

Güvenlik kontrol odasından çok paneli tek merkezden yönetme.

Rezidans & Otel

Kat hollerinde lokal izleme ile müdahale hızını artırma.

Sanayi Tesisleri

Üretim sahasının farklı noktalarında durum tekrarının sağlanması.

Sertifikasyon & Uygunluk

Standartlar

• EN 54-2 — Kontrol & Gösterge Ekipmanı
• EN 54-4 — Güç Kaynakları (haricî/kabin içi PSU)

Uyum Notu

Kurulumda ülke/yerel mevzuat ve yönetmeliklere uyulmalıdır; proje özelinde ilave şartlar aranabilir.

Teknik Özellikler – Hızlı Bakış

Özellik Değer / Açıklama
Ağ CAN 2.0B yerel ağ; cihazlar CAN Objects olarak eklenir/silinir; uçlarda terminasyon
Ekran 320×240 grafik LCD, durum LED’leri, dahili buzzer
Güç (23 ± 7) V DC ≈180 mA; haricî 12–30 V DC ≈300–310 mA; PSU+akü seçeneği
Röleler Yangın & Arıza — potansiyelsiz; 3 A/125 VAC veya 3 A/30 VDC
Çevresel Çalışma −5…+40 °C; Nem %93’e kadar @ 40 °C (yoğuşmasız)
Yetkiler Seviye 1–4; susturma, Faz II zorlama, çıkış kontrolü, bakım/konfigürasyon
Portlar Mini-USB, RS-232, PS/2 klavye
Fiziksel PSU’lu kabin ~304×222×94 mm; ~1.24 kg — İnce gövde ~290×219×46 mm; ~1.0 kg

Değerler ürün versiyonuna ve kabin seçeneğine göre değişebilir. Proje tasarımında üreticinin güncel teknik kılavuzu esas alınmalıdır.

IFS-7002R / IFS-7002 – İndirilebilir Kullanım Kılavuzları

Aşağıdaki bağlantılardan IFS-7002R tekrarlayıcı ve IFS-7002 paneli için Türkçe kullanım kılavuzlarına ve sertifika arşivine erişebilirsiniz.

IFS-7002R (Repeater) Türkçe Kullanım Kılavuzu

Kurulum, CAN bağlantısı, panel eşleştirme, yetkiler ve ekran kullanımı.

PDF’yi İndir

IFS-7002 (1/2/4 Loop) Türkçe Kullanım Kılavuzu

Adresleme, loop sınırları, modlar ve bakım prosedürleri.

PDF’yi İndir

UniPOS EN-54 Sertifikaları (Arşiv)

EN 54-2 / EN 54-4 uygunluk belgeleri ve ilgili ek dökümanlar.

RAR’ı İndir

İpucu: Repeater (IFS-7002R) için CAN hat uzunluklarını ve düğüm adreslerini kılavuzdaki tabloyla eşleştirin; panel↔repeater toplam mesafe ve terminasyon ayarları stabiliteyi belirgin artırır.

Teknik Özellikler

• Özellik: Değer / Açıklama
• Ağ: CAN 2.0B yerel ağ; cihazlar CAN Objects olarak eklenir/silinir; uçlarda terminasyon
• Ekran: 320×240 grafik LCD, durum LED’leri, dahili buzzer
• Güç: (23 ± 7) V DC ≈180 mA; haricî 12–30 V DC ≈300–310 mA; PSU+akü seçeneği
• Röleler: Yangın & Arıza — potansiyelsiz; 3 A/125 VAC veya 3 A/30 VDC
• Çevresel: Çalışma −5…+40 °C; Nem %93’e kadar @ 40 °C (yoğuşmasız)
• Yetkiler: Seviye 1–4; susturma, Faz II zorlama, çıkış kontrolü, bakım/konfigürasyon
• Portlar: Mini-USB, RS-232, PS/2 klavye
• Fiziksel: PSU’lu kabin ~304×222×94 mm; ~1.24 kg — İnce gövde ~290×219×46 mm; ~1.0 kg
