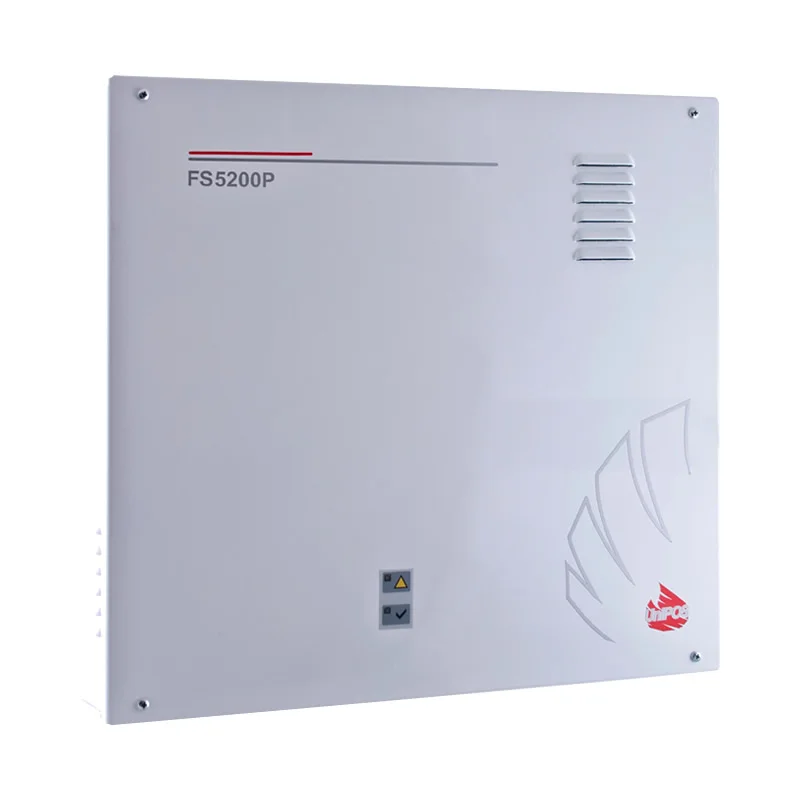

UniPOS FS 5200P Güç Kaynağı Power Supply Ünitesi

UniPOS FS 5200P Güç Kaynağı / Power Supply Ünitesi

EN 54-4 Uyumlu Yedeklemeli 24 V DC Güç Kaynağı

UniPOS FS 5200P Nedir?

FS 5200P, yangın algılama ve söndürme uygulamalarında kesintisiz DC besleme için kullanılan, şebeke + akü şarj cihazı birleşik yapıda bağımsız güç kaynağıdır. Görevi; yangın panelleri, tekrarlayıcılar, siren/flasher güçleri, modüller vb. cihazlara sürekli ve izlenebilir enerji sağlamaktır. Cihaz EN 54-4 (yangın algılama sistemleri için güç kaynakları standardı) gereklerini karşılar.

Başlıca Teknik Özellikler (özet tablo)

Giriş (187–253) V AC, 50/60 Hz; azami kurulu güç 120 VA.
Çıkış (17–28.4) V DC ayarlı aralık; maks. 3,5 A sürekli çıkış akımı.
Akü 2 × 12 V 7 Ah (seri bağlanır; teslimata dahil değildir).
Şarj akımı (ortalama) Yaklaşık 0,8 A.
Aşırı deşarj koruması < 17 V DC’de aküyü korumaya alır.
Arıza rölesi çıkışı Kuru kontak, 1 A / 30 V DC.
Kablo kesiti (maks.) 2,5 mm².
IP sınıfı IP30; sıcaklık: −5 °C … +40 °C; nem: %92 ±3 @ 40 °C.
Boyut / Ağırlık 330 × 305 × 80 mm; ~4,1 kg (kabinet dahil).

Birçok ürün sayfasında aynı ana veriler tekrar edilmiştir; örn. 3,5 A sürekli çıkış, 2×7 Ah akü, 120 VA giriş ve EN 54-4 uygunluğu.

Göstergeler ve Teşhis (Ön Panel & Modül Üzerinde)

• Yeşil LED: Çalışma (duty) modu.
• Sarı LED: Arıza (fault) uyarısı; aşağıdaki durumları kapsar:

• Şebeke yok (220 V AC kesik) veya Fs1 sigorta açık,
• Akü hatası/eksik veya Fs2 sigorta açık,
• Fs3 sigortası açık.

• Modül üzerinde hata teşhisi için numaralı LED’ler (1–4) bulunur; hangi alt arızanın oluştuğu anlaşılır. Arıza durumunda röle kontağı da konum değiştirir (harici izleme için).

Terminaller ve Arayüzler

• 28 V / 3,5 A DC çıkış terminali (sabit, izlenebilir).
• Arıza rölesi (potansiyelsiz kuru kontak).
• Ön panel göstergeleri için kart bağlantısı ve topraklama iletkeni.

Tipik Kullanım Senaryoları

• Konvansiyonel panellerin harici beslemesi (ör. UniPOS FS 5200 ailesi, tekrarlayıcı FS 5200R vb.) ve dış yüklere 24 V dağıtımı.
• Siren/flaşör hatları, yangın kapısı mıknatısı gibi 24 V DC aktüatörlerin beslenmesi.
• Söndürme kontrol uygulamalarında yardımcı 24 V DC kaynağı (proje/standard şartlarına tabidir).

Montaj – Kurulum Özet Adımlar

• Ön kapağı sökün, kapak toprak teli ile gösterge kart kablosunu ayırın.
• Kablo girişlerini işaretli noktalardan açın, kabloları yerleştirin.
• Şebeke (L-N-PE) bağlantılarını, DC yük ve arıza rölesi uçlarını bağlayın.
• Aküleri seri bağlayın (2 × 12 V 7 Ah); üreticinin verdiği köprü kabloyu kullanın.
• Kablo pabucu ile çok damarlı iletkenleri sonlandırmanız önerilir.
• Gösterge kartı ve topraklamayı yeniden takıp kapağı kapatın.

Servis planı: Ayda 1 kez gözle kontrol ve işlev testi tavsiye edilir. Garanti: 36 ay.

Yük Boyutlandırma ve Otonomi (Akü Süresi) Hesabı

Temel yaklaşım:

• İki adet 12 V, 7 Ah akü seri bağlanır → 24 V, 7 Ah paket elde edilir (Ah değişmez, voltaj toplanır).
• Stand-by akımı (sürekli) ve alarm anı akımı (kısa süreli) ayrı değerlendirilir.
• EN 54-4 uygulamalarında otonomi genellikle 24 saat bekleme + 30 dakika alarm (ülke/şartname değişebilir) varsayımıyla kontrol edilir.

Formüller (basitleştirilmiş):

• Stand-by süresi (saat) ≈ Kullanılabilir Ah / Istandby
• Kullanılabilir Ah için sıcaklık/yaşlanma toleransı (%70–80) ve şarj verimi dikkate alın.
• Alarm evresinde Ialarm + Istandby toplamı, PSU’nun 3,5 A sınırını ve akünün kısa süreli akım yeteneğini aşmamalıdır.

Örnek (temsili):
Istandby = 0,25 A; Ialarm = 1,8 A (kısa süreli).
Kullanılabilir Ah ≈ 7 Ah × 0,8 ≈ 5,6 Ah (emniyet paylı).
Stand-by süresi ≈ 5,6 / 0,25 ≈ 22,4 saat → 24 saat gereksinimi için daha büyük akü veya ek PSU önerilir.
Alarm anında 1,8 + 0,25 = 2,05 A < 3,5 A (PSU sınırı uygun).
Gerçek projede hat kayıpları, cihaz verileri, sıcaklık ve batarya yaşı mutlaka hesaba katılmalıdır.

Akü Otonomi Hesap Tablosu (Örnek Değerlerle)

Bileşen Adet Stand-by Akımı (mA) Alarm Akımı (mA) Stand-by Toplam (mA) Alarm Toplam (mA)
Kontrol Paneli / Röle Modülleri 1 120 200 120 200
Tekrarlayıcı Panel (varsa) 1 50 80 50 80
Siren + Flaşör Hattı 8 0 180 0 1440
Harici Modüller 2 40 100 80 200
TOPLAM 250 mA 1920 mA

Parametre Değer Açıklama
Paket Kapasitesi 24 V, 7 Ah 2 × 12 V 7 Ah seri → 24 V 7 Ah
Kullanılabilir Ah 5,6 Ah 7 Ah × 0,8 (yaşlanma/sıcaklık emniyet payı)
Istandby 0,25 A 250 mA (tablodan)
Ialarm 1,92 A 1920 mA (tablodan)
Stand-by Süresi ≈ 22,4 saat 5,6 Ah / 0,25 A
Alarm Anı Toplam Akım ≈ 2,17 A Istandby + Ialarm
PSU Sınırı Kontrolü Uygun 2,17 A < 3,5 A (FS 5200P sınırı)

Not: Bu tablo örnek amaçlıdır; projeye özel akım değerleri üretici kataloglarından alınarak hesaplanmalıdır.

Koruma, Güvenlik ve Uyum

• Aşırı deşarj koruması (akü < 17 V DC → koruma).
• Sigorta korumaları (Fs1/Fs2/Fs3) ve arıza rölesi ile uzak izleme.
• EN 54-4 uyumlu güç kaynağı sınıfı.

Mekanik – Ortam Koşulları

• IP30 iç mekân kabinet; −5…+40 °C çalışma sıcaklığı; %92 @ 40 °C neme dayanım.
• 330 × 305 × 80 mm kabinet; ~4,1 kg ağırlık.

Saha Notları ve İpuçları

• Akü kabini duvara sabitlenirken titreşimli yüzeylerden kaçının; aküler dikey konumda sabitlenmeli.
• Topraklama (PE) mutlaka bağlanmalı; kabin iletkenliği korunmalı.
• Klemenslerde tork aşırıya kaçmamalı; çok damarlı kabloya pabuç kullanın (üretici tavsiyesi).
• Arıza rölesi’ni bina BMS veya panel fault girişine bağlayarak uzak alarm kurabilirsiniz.

İlgili UniPOS Ürün Ailesi (bağlam)

• FS 5200 konvansiyonel kontrol paneli ve FS 5200R tekrarlayıcı ile aynı jenerasyon ekosistem.
• FS 5200 panel broşürü/dokümanları, harici 24 V besleme gereksinimi olan uygulamalara örnekler içerir.

Kısa Sonuç

UniPOS FS 5200P, 3,5 A sürekli çıkış kapasitesi, EN 54-4 uygunluğu, 2×12 V 7 Ah akü desteği, aşırı deşarj, sigorta gözetimi ve kuru kontak arıza rölesi ile profesyonel yangın projelerinde güvenilir bir 24 V DC güç çözümüdür. Kurulum ve bakım yönergeleri net, teşhis LED’leri sayesinde sahada arıza kök nedenleri hızlı bulunur.

Kaynaklar

• Instruction Manual 01-5200P – FS5200P (PDF)
• FS5200P Technical Data (PDF)

UniPOS FS 5200P Güç Kaynağı – SEO Bilgilendirme

EN 54-4 uyumlu 24 V DC 3,5 A Akü yedeklemeli Arıza röle çıkışlı Yangın alarm sistemi

Kısa Özet

UniPOS FS 5200P, yangın algılama ve yangın koruma otomasyonunda kullanılan, şebeke + akü yedeklemeli bağımsız 24 volt doğru akım güç kaynağıdır. Şebeke varken yükleri besler ve aküyü şarj eder; kesintide ise 2 × 12 volt 7 amper-saat akü ile beslemeye devam eder. EN 54-4 standardına uygundur.

Nerede Kullanılır?

• Konvansiyonel/adresli yangın panellerinin harici beslemesi
• Siren ve flaşör hatları, yangın kapısı mıknatısları
• Giriş-çıkış modülleri ve duman tahliye otomasyonları

Nasıl Çalışır?

• Şebeke varken 24 volt doğru akım çıkış sağlar ve akü şarjını yürütür
• Şebeke kesildiğinde aküler devreye girer; düşük aküde korumaya geçer (~17 volt doğru akım)
• Arıza durumlarında sarı ışık yayan diyot ve kuru kontak arıza rölesi ile bildirim verir

Teknik Özellikler (Özet)

Çıkış 24 volt doğru akım (ayar aralığı yaklaşık 17–28.4 volt doğru akım), 3,5 amper sürekli
Giriş 187–253 volt alternatif akım, 50/60 hertz; yaklaşık 120 volt amper
Akü 2 × 12 volt 7 amper-saat (seri bağlanır → 24 volt 7 amper-saat)
Şarj Akımı Yaklaşık 0,8 amper (ortalama)
Arıza Rölesi Kuru kontak, 1 amper / 30 volt doğru akım
Koruma Düşük akü koruması ~17 volt doğru akım; sigortalar (Fs1/Fs2/Fs3)
Fiziksel Yaklaşık 330 × 305 × 80 milimetre; IP30; −5 °C … +40 °C; %92 ±3 @ 40 °C

Not: Parti/versiyon farkları olabilir; güncel etiket ve üretici PDF’iyle doğrulayınız.

Akü Otonomi (Yedekleme) — Hızlı Rehber

EN 54-4 uygulamalarında tipik senaryo 24 saat bekleme + 30 dakika alarm olarak alınır. Kullanılabilir kapasiteyi sıcaklık/yaşlanma için %70–80 emniyet payı ile hesaplayınız.

Parametre Sembol Örnek Değer Not
Akü Kapasitesi (seri 2×12 V) C 7 amper-saat Voltaj toplanır (24 volt), amper-saat aynı kalır
Kullanılabilir Kapasite Ceff ≈ 5,6 amper-saat 7 amper-saat × 0,8
Stand-by Akımı Isb 0,25 amper Panel + modüller
Alarm Akımı Ial 1,8 amper Siren/flaşör (kısa süreli)
Bekleme Süresi Tsb ≈ 22,4 saat Ceff / Isb
Alarm Anı Toplam Akım Itot ≈ 2,05 amper Isb + Ial

Gerçek projede hat kayıpları, sıcaklık ve cihaz katalog akımları ile doğrulayınız.

Sıkça Sorulan Sorular

FS 5200P hangi standarda uygundur? Yangın alarm güç kaynakları için Avrupa Standardı EN 54-4.
Arıza olduğunda nasıl bildirir? Sarı ışık yayan diyot yanar; potansiyelsiz kuru kontak arıza rölesi konum değiştirir ve panel/BMS’e bağlanabilir.
Akü bağlantısı nasıldır? İki adet 12 volt 7 amper-saat akü seri bağlanır (24 volt 7 amper-saat). Düşük akü durumunda yaklaşık 17 volt doğru akım altında korumaya geçer.
Tipik kullanım alanları nelerdir? Panellerin harici beslemesi, siren/flaşör hatları, kapı mıknatısları, giriş-çıkış modülleri ve söndürme/duman tahliye otomasyonu.

FS 5200P — Akü Otonomi “Hesaplayıcı” (JS’siz)

JavaScript kapalı/engelli ortamlarda çalışması için tasarlanmıştır. Önceden hesaplanmış tipik profilleri seçtiğinizde sonuçları anında görürsünüz. Daha farklı değerler için alttaki Manuel Hesap Şablonunu kullanın.

Tipik Yük Profili Seçin

Profil A — Stand-by 0,20 amper, Alarm 1,00 amper Düşük yük; küçük sistemler Profil B — Stand-by 0,25 amper, Alarm 1,80 amper Orta yük; tipik konvansiyonel sistem Profil C — Stand-by 0,35 amper, Alarm 2,50 amper Orta-yoğun yük; fazla siren/flaşör Profil D — Stand-by 0,50 amper, Alarm 3,00 amper Yüksek yük; 3,5 amper sınırına yakın Profil E — Stand-by 0,70 amper, Alarm 2,80 amper Yüksek stand-by; toplam 3,5 amper

Profil A Sonuç

Bekleme süresi ≈ 5,6 Ah / 0,20 A = 28 saat

Alarm anı toplam akım = 0,20 + 1,00 = 1,20 amper (3,5 amper sınırı içinde)

Stand-by Akımı 0,20 amper
Alarm Akımı 1,00 amper
Kullanılabilir Kapasite 5,6 amper-saat
Bekleme Süresi ≈ 28 saat
Alarm Toplamı 1,20 amper

Profil B Sonuç

Bekleme süresi ≈ 5,6 Ah / 0,25 A = 22,4 saat

Alarm anı toplam akım = 0,25 + 1,80 = 2,05 amper (uygun)

Stand-by Akımı 0,25 amper
Alarm Akımı 1,80 amper
Kullanılabilir Kapasite 5,6 amper-saat
Bekleme Süresi ≈ 22,4 saat
Alarm Toplamı 2,05 amper

Profil C Sonuç

Bekleme süresi ≈ 5,6 Ah / 0,35 A = 16 saat

Alarm anı toplam akım = 0,35 + 2,50 = 2,85 amper (uygun)

Stand-by Akımı 0,35 amper
Alarm Akımı 2,50 amper
Kullanılabilir Kapasite 5,6 amper-saat
Bekleme Süresi ≈ 16 saat
Alarm Toplamı 2,85 amper

Profil D Sonuç

Bekleme süresi ≈ 5,6 Ah / 0,50 A = 11,2 saat

Alarm anı toplam akım = 0,50 + 3,00 = 3,50 amper (sınırda)

3,5 amper PSU sınırına temas ediyor; saha koşullarında emniyet payı önerilir.

Stand-by Akımı 0,50 amper
Alarm Akımı 3,00 amper
Kullanılabilir Kapasite 5,6 amper-saat
Bekleme Süresi ≈ 11,2 saat
Alarm Toplamı 3,50 amper

Profil E Sonuç

Bekleme süresi ≈ 5,6 Ah / 0,70 A = 8 saat

Alarm anı toplam akım = 0,70 + 2,80 = 3,50 amper (sınırda)

Toplam akım PSU sınırında; daha büyük akü veya yük bölme düşünülmeli.

Stand-by Akımı 0,70 amper
Alarm Akımı 2,80 amper
Kullanılabilir Kapasite 5,6 amper-saat
Bekleme Süresi ≈ 8 saat
Alarm Toplamı 3,50 amper

Bilgi Hesaplar, 2 × 12 volt 7 amper-saat akünün seri bağlandığı durumda Kullanılabilir Kapasite = 5,6 amper-saat (yaklaşık %80 verim) varsayımıyla yapılmıştır.

Manuel Hesap Şablonu (JS yok)

1) Kataloğa göre akımları toplayın

• Toplam Stand-by Akımı Isb = (Panel + Modül + Repeater …)
• Toplam Alarm Akımı Ial = (Siren + Flaşör + Kilit …)
• Örnek: Isb = 0,25 A, Ial = 1,80 A

2) Kullanılabilir kapasite ve süre

• Ceff = 7 Ah × 0,8 = 5,6 Ah (2×12V 7Ah seri)
• Bekleme süresi ≈ Tsb = Ceff / Isb
• Alarm anı toplam akım = Itot = Isb + Ial (≤ 3,5 A olmalı)

Aşağıdaki tabloyu yazdırıp değerleri elle doldurabilirsiniz.

Parametre Değer Formül / Not
Toplam Stand-by Akımı (A) Isb
Toplam Alarm Akımı (A) Ial
Kullanılabilir Kapasite (Ah) 5,6 7 × 0,8 (varsayım)
Bekleme Süresi (saat) Tsb = 5,6 / Isb
Alarm Toplam Akımı (A) Itot = Isb + Ial
PSU Sınırı Kontrolü Itot ≤ 3,5 A ?

Notlar

• Sonuçlar tipiktir; hat kaybı, sıcaklık ve akü yaşı gerçek otonomiyi azaltır.
• Uzun süreli alarm yükleri (siren/flaşör) için daha yüksek kapasiteli akü veya yük dağıtımı gerekebilir.
• 3,5 amper sınırına gelen profillerde güvenlik payı bırakmanız önerilir.

Teknik Özellikler

• Giriş: (187–253) V AC, 50/60 Hz; azami kurulu güç 120 VA., 187–253 volt alternatif akım, 50/60 hertz; yaklaşık 120 volt amper
• Çıkış: (17–28.4) V DC ayarlı aralık; maks. 3,5 A sürekli çıkış akımı., 24 volt doğru akım (ayar aralığı yaklaşık 17–28.4 volt doğru akım), 3,5 amper sürekli
• Akü: 2 × 12 V 7 Ah (seri bağlanır; teslimata dahil değildir)., 2 × 12 volt 7 amper-saat (seri bağlanır → 24 volt 7 amper-saat)
• Şarj akımı (ortalama): Yaklaşık 0,8 A.
• Aşırı deşarj koruması: < 17 V DC ’de aküyü korumaya alır.
• Arıza rölesi çıkışı: Kuru kontak, 1 A / 30 V DC .
• Kablo kesiti (maks.): 2,5 mm².
• IP sınıfı: IP30; sıcaklık: −5 °C … +40 °C; nem: %92 ±3 @ 40 °C.
• Boyut / Ağırlık: 330 × 305 × 80 mm; ~4,1 kg (kabinet dahil).
• Şarj Akımı: Yaklaşık 0,8 amper (ortalama)
• Arıza Rölesi: Kuru kontak, 1 amper / 30 volt doğru akım
• Koruma: Düşük akü koruması ~17 volt doğru akım; sigortalar (Fs1/Fs2/Fs3)
• Fiziksel: Yaklaşık 330 × 305 × 80 milimetre; IP30; −5 °C … +40 °C; %92 ±3 @ 40 °C
• FS 5200P hangi standarda uygundur?: Yangın alarm güç kaynakları için Avrupa Standardı EN 54-4 .
• Arıza olduğunda nasıl bildirir?: Sarı ışık yayan diyot yanar; potansiyelsiz kuru kontak arıza rölesi konum değiştirir ve panel/BMS’e bağlanabilir.
• Akü bağlantısı nasıldır?: İki adet 12 volt 7 amper-saat akü seri bağlanır (24 volt 7 amper-saat). Düşük akü durumunda yaklaşık 17 volt doğru akım altında korumaya geçer.
• Tipik kullanım alanları nelerdir?: Panellerin harici beslemesi, siren/flaşör hatları, kapı mıknatısları, giriş-çıkış modülleri ve söndürme/duman tahliye otomasyonu.
• Stand-by Akımı: 0,20 amper, 0,25 amper, 0,35 amper, 0,50 amper, 0,70 amper
• Alarm Akımı: 1,00 amper, 1,80 amper, 2,50 amper, 3,00 amper, 2,80 amper
• Kullanılabilir Kapasite: 5,6 amper-saat
• Bekleme Süresi: ≈ 28 saat, ≈ 22,4 saat, ≈ 16 saat, ≈ 11,2 saat, ≈ 8 saat
• Alarm Toplamı: 1,20 amper, 2,05 amper, 2,85 amper, 3,50 amper
