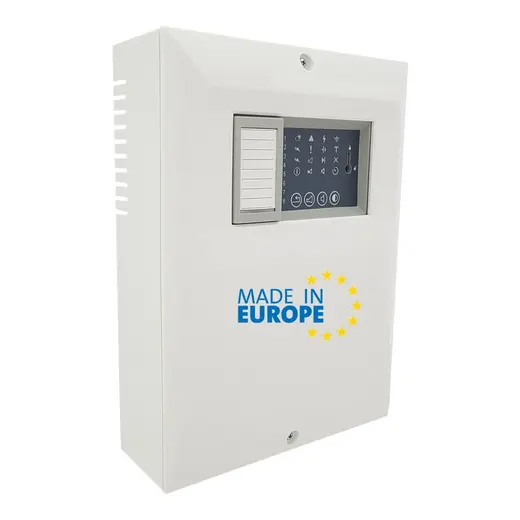

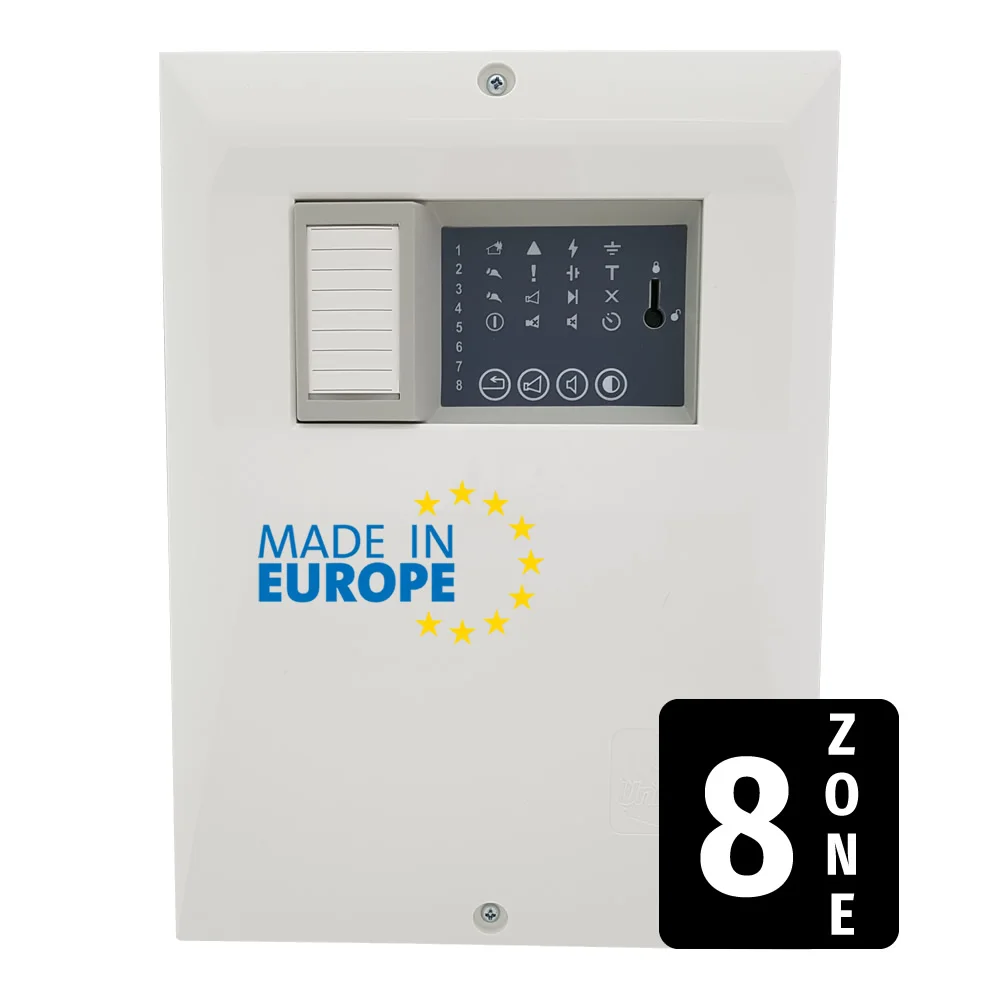

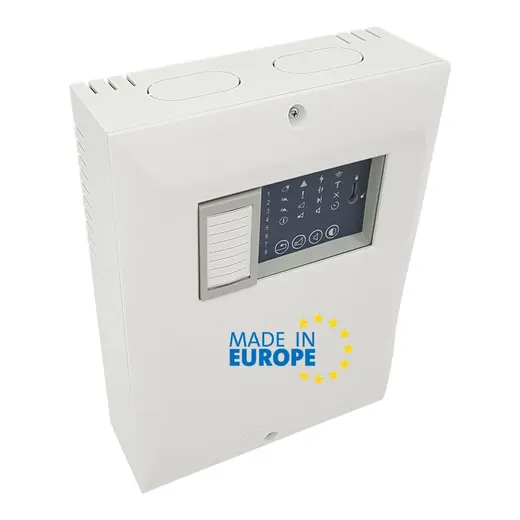

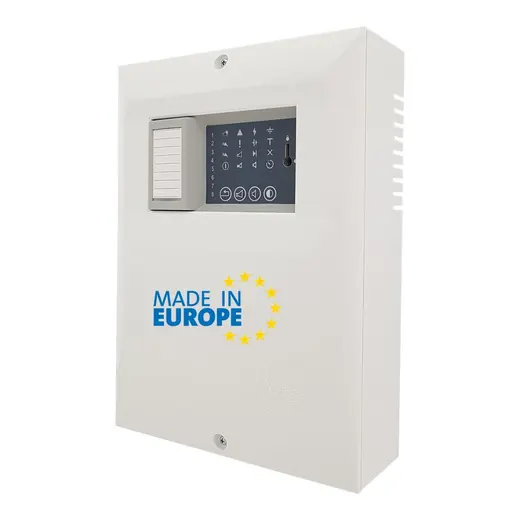

UniPOS FS 4000/8 – 8 Zonlu Konvansiyonel Yangın Alarm Paneli

EN54-2 ve EN54-4 sertifikalı, Avrupa üretimi, konvansiyonel dedektör ve manuel butonlarla uyumlu yangın alarm kontrol paneli.

Zon Sayısı8 bağımsız yangın zonu (FS4000 serisi 2/4/6/8 zon seçenekleri)

Dedektör KapasitesiHer hatta maks. 32 dedektör / manuel buton. 8 zon × hat başına 32 dedektör = en çok 256 dedektör/buton.

İki Telli HatMaks. hat direnci 100 Ω; EOL 3,0 kΩ / 0,6 W

Alarm Çıkışları2 adet izlemeli potansiyel çıkış (≈19–27,5 V DC / 1 A)

Röle ÇıkışlarıYangın için 2x kuru kontak, Arıza için 1x kuru kontak (3A/125V AC, 3A/30V DC)

Gecikme0–7 dakika (DIP switch ile; ikinci alarm veya butonla atlanır)

Çalışma Modları ve Kullanım

Mod Açıklama & Kullanıcı İşlemleri
Duty (Normal) Panel normal beklemede. Güç LED’i yanar. Hat kesinti/kısa devreleri arıza olarak raporlar.
Fire (Yangın) Kırmızı LED’ler ve sürekli tek-ton siren. “Silence/Outputs” ile ses ve çıkış yönetimi. Gecikmeli/ani aktivasyon konfigürasyona bağlı.
Fault (Arıza) Sarı LED ve kesintili ses. Kısa devre, hat kesintisi, toprak kaçağı, düşük akü vb.
Disabled (Devre Dışı) Hat/çıkış devre dışı bırakılabilir; ilgili LED yanar.
Test (Hat Testi) Hatlar test modunda periyodik resetlenir; saha çıkışları tetiklenmez.

Gecikme Mantığı

Gecikme tüm hatlar için ortaktır; başka bir hattaki ikinci aktivasyon veya manuel buton ≥44 mA @ 24 V ise gecikme atlanır.

Akım Eşik Değerleri (Hat İzleme)

Durum Akım Eşiği Açıklama
Arıza 0 – 6 mA Kesinti/çıkarılmış dedektör vb.
Çalışma 6 – 16 mA Normal bekleme akımı
Yangın 16 – 80 mA Dedektör/manuel buton alarmı
Kısa Devre > 80 mA Hat kısa devre algısı

Çıkışlar & Röle Yapısı

Öğe Adet / Tip Elektriksel Özellik Not
İzlemeli Alarm Çıkışı 2 × potansiyel ≈(19–27,5) V DC / 1 A Boşta ise 3,0 kΩ / 0,6 W ile sonlandır.
Yangın Rölesi 2 × kuru kontak 3A/125V AC, 3A/30V DC Bağımsız kontrol.
Arıza Rölesi 1 × kuru kontak 3A/125V AC, 3A/30V DC Genel arızada değişir.

RS-485 & Genişleme

Opsiyonel FD4201 ile RS-485 ağ bağlantısı ve hat başına ek kuru kontak çıkışları sağlanabilir.

Kablolama, EOL ve Hat Önerileri

Hat Uzunluğu Önerilen Kesit Sonlandırma Diğer
≤ 500 m 2 × 0,5 mm² 3,0 kΩ / 0,6 W (veya EOL modül) Ekranlı yangın kablosu önerilir; polariteye dikkat.
≤ 1000 m 2 × 1,0 mm² 3,0 kΩ / 0,6 W Hat direnci ≤ 100 Ω olmalı.
≤ 1500 m 2 × 1,5 mm² 3,0 kΩ / 0,6 W Boş hatlar da EOL ile sonlandırılmalı.

“Dedektör çıkarıldı” denetimi için uçlarda 1N5819 diyot yönlendirmesi; manuel buton tepki akımı ≥ 44 mA @ 24 V.

Güç Beslemesi, Akü ve Ortam Koşulları

• Şebeke: 220/230 VAC, 50/60 Hz (ayrı sigorta hattı önerilir).
• Yedek Akü: 2×12 V seri; maks. 7 Ah (1,2 Ah / 4,5 Ah da kullanılabilir).
• Harici besleme: +24 V terminalinden toplam ≤ 1,2 A.
• Çalışma Sıcaklığı: –5 °C ~ +40 °C; Nispi Nem: ≤ %93.
• Depolama: 5 °C ~ 35 °C; Taşıma: –10 °C ~ +50 °C.

Kurulum – Özet Adımlar

• Ön kapağı açın, PCB’yi üst klipslerden serbestleyip alt klipslere bırakın.
• Duvar montajını yapın (arkada ~7 mm hava boşluğu, kontrol yüksekliği ≈1,8 m).
• Saha hatlarını bağlayın; şebekeyi en son bağlayın.
• Aküleri seri (+/–) doğru polariteyle yerleştirin.
• DIP ve gecikme ayarlarını (0–7 dk) yapın.
• Hat uçlarını 3,0 kΩ ile sonlandırın (boş hatlar dahil).
• Energize edin; LED self-test sonrası normal çalışma.

İndirilebilir UniPOS Teknik Dökümanları ve Katalogları

FS4000 Konvansiyonel Serisi Kullanım Kılavuzu (EN) FS4000 Konvansiyonel Yangın Paneli Kullanım Kılavuzu (TR) Ön Panel Servis Talimatı (EN) Ön Panel Servis Talimatı (TR) Opax UniPOS Yangın Alarm Sistemleri Kataloğu FS4000 2/4/6/8 Bölgeli Konvansiyonel Panel Broşürü IFS-7002 Adresli Panel TR Kılavuz UniPOS EN-54 Sertifikaları

Bu sayfadaki özet ve tablolar, ürün kullanım kılavuzundaki teknik bilgilere göre hazırlanmıştır. Detaylı elektrik ve montaj şemaları için ilgili PDF kılavuzları inceleyiniz.
