UniPOS FD 7204F Adreslenebilir Flaşörlü Siren (Büyük)

Adreslenebilir Görsel Alarm Cihazı

UniPOS FD 7204F — Adreslenebilir Flaşörlü

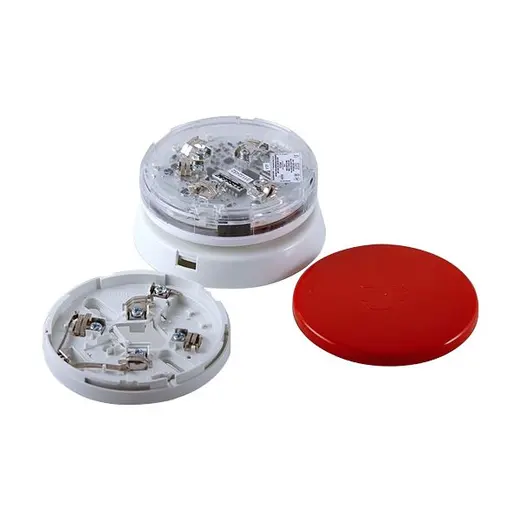

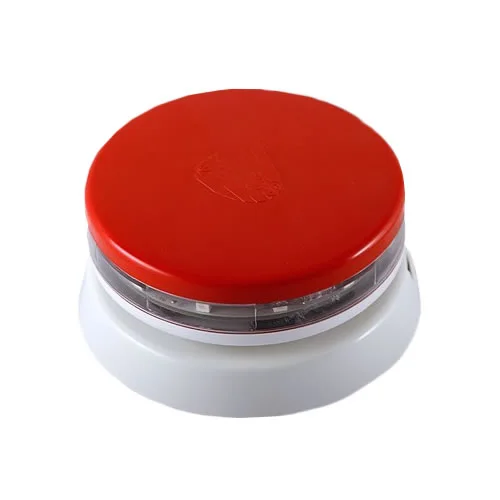

FD 7204F; yangın ve tahliye durumunu görsel olarak bildirmek için tasarlanmış, LED teknolojili adreslenebilir bir VAD (Visual Alarm Device)’dır. Düşük akım tüketimi, uzun ömürlü LED yapısı ve UniPOS panellerle tam uyumu sayesinde montajcılar için güvenilir ve bakım dostu bir çözümdür.

LED Flaşör Adreslenebilir Loop EN 54-23 Odaklı Tasarım Düşük Akım / Uzun Ömür

Nedir? Nasıl Çalışır?

FD 7204F, kontrol panelinden aldığı aktivasyon komutuyla LED flaşörünü belirlenen frekans ve parlaklık profilinde çalıştırır. Geniş açılı kubbe ve homojen ışık dağılımı sayesinde 360° çevresel görünürlük hedeflenir. LED teknolojisi xenon stroboskoplara kıyasla daha az güç tüketir, ısınmaz ve servis ömrü yüksektir.

Loop Üzerinden Besleme

Panel ile iki telli adresli haberleşme. Düşük akım profili sayesinde aynı çevrimde birden fazla VAD rahatça işletilir.

Yüksek Algılanabilirlik

Geniş açılı kubbe, parlak LED halka ve senkron flaş özelliği ile açık ve anlaşılır görsel alarm.

Senaryo ve Gruplama

Kat veya bölge bazlı aktivasyon, gece/gündüz profilleri, sessiz test modları ve kademeli tahliye senaryolarıyla uyum.

Hangi Paneller Destekler?

FD 7204F; UniPOS’un adreslenebilir kontrol panelleri (ör. IFS‑700x ailesi ve aynı çevrimdeki buton, dedektör ve modüller) ile birlikte çalışacak şekilde tasarlanır. Projenizde aynı marka loop protokolü ve güncel yazılım sürümüyle yapılandırma önerilir.

Loop kapasitesi ve cihaz sayısı planlanırken panelin çevrim akım bütçesi dikkate alınmalıdır.

Nerelerde Kullanılır?

Hastaneler / Bakım Evleri

İşitme engelli bireyler ve gece modlarında sessiz görsel uyarı için hasta odaları ve koridorlar.

AVM / Okul / Ofis

Kalabalık alanlarda yönlendirici görsellik, kaçış yollarında dikkat çekici flaşlar.

Endüstriyel Alanlar

Yüksek gürültü seviyelerinde (atölye, kazan dairesi) sesli uyarıya tamamlayıcı olarak LED flaşör.

Montajı Nereye Yapılmalı?

Tavan Montajı

• Kiriş, kanal ve armatür gölgelenmesini engelleyecek konum seçin.
• Görüş hattını kesecek bölmelerden kaçının; odanın merkezine yakın yerler tercih edin.
• Alçı/asma tavanlarda sarkma yapmayacak şekilde sağlam yüzeye montaj yapın.

Duvar Montajı

• Kaçış rotasını görecek yüksekliklerde (kapı üstleri, koridor hattı) konumlandırın.
• Cam bölmeler, raflar ve yüksek dolaplar gölge alan oluşturuyorsa ek cihaz planlayın.
• Derin tabanla kablo hacmi ve sızdırmazlık artırılabilir.

Projelendirme EN 54‑23 görünürlük ilkelerine göre yapılmalı; üretici kapsama değerleri esas alınmalıdır.

Kaç Metrede Bir Kullanılmalı? (Örnek Planlama)

Aşağıdaki tablo örnek planlama amaçlıdır. Kesin yerleşim, cihazın üretici veri sayfasında belirtilen EN 54‑23 kapsama sınıfına (C/W) ve ortam aydınlığına göre yapılmalıdır.

Montaj Tipi & Yükseklik Önerilen Kapsama Yaklaşımı Tipik Aralık (m) – örnek Not
Tavan tipi, 2.4–2.7 m Oda merkezine yakın, 360° görünürlük 10–12 m Küçük/orta odalar, düşük gün ışığı
Tavan tipi, 3.0–3.5 m Koridor/atriumda gölge alan kontrolü 12–15 m Uzun koridorlarda senkron flaş önerilir
Duvar tipi, 2.0–2.4 m Kaçış kapılarını ve yönlendirme alanlarını görsün 8–10 m Kapı üstleri ve dar koridorlarda ideal
Yüksek aydınlık alanlar Daha yüksek parlaklık sınıfı / daha sık yerleşim 6–8 m Geniş cam yüzeyli ve gün ışığı alan mahaller

Bu aralıklar kesin değer değildir; engeller, ortam aydınlığı ve cihazın beyan kapsama sınıfı plana mutlaka yansıtılmalıdır.

Teknik Özellikler (Genel Çerçeve)

LED Flaşör

• Yüksek verimli LED halka, homojen ışık dağılımı
• Tipik flaş frekansı: 0.5–1 Hz (profil seçilebilir)
• Renk: Kırmızı kubbe veya şeffaf kubbe + kırmızı LED

Adreslenebilir Haberleşme

• UniPOS adresli protokol ile iki telli loop
• Otomatik/manuel adres atama seçenekleri
• Grup, senkron ve gece/gündüz profilleri

Gövde ve Koruma

• Darbe dayanımlı UV güçlendirilmiş plastik kubbe

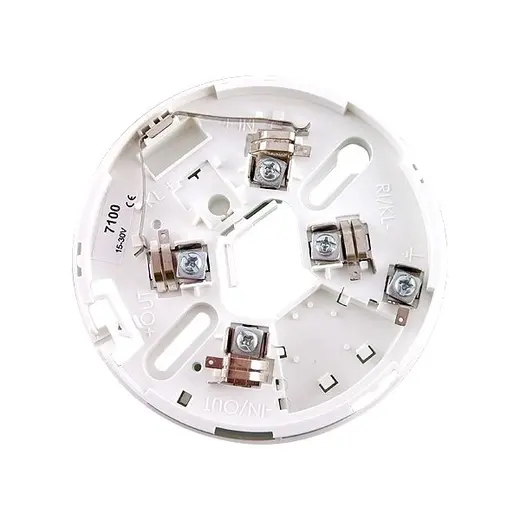

• Standart alçak taban; opsiyonel derin taban
• Kirlilik ve toza karşı pürüzsüz dış yüzey

Projede kullanılacak kesin elektriksel ve kapsama değerleri için üretici teknik föyüne başvurun.

Kablolama, Adresleme ve Devreye Alma

Kablolama

• Yangına dayanımlı kablo kullanın (E30/E60/E90 sınıfı gereksinimlerine uyun).
• Projeye uygun ise ekran/Topraklama ile parazit bağışıklığını artırın.
• Derin taban, kablo hacmi ve IP koruması için avantaj sağlar.

Adresleme

• Panel üzerinden otomatik öğrenme veya cihaz üstü adres verin.
• Adres çakışmalarını panel uyarılarından takip ederek giderin.
• Her cihaza konum/adres etiketi yapıştırın.

Devreye Alma

• Kat/kısım bazlı test; gerekirse sessiz test modunda sadece flaşörleri çalıştırın.
• Senkron flaş profili aktif edilerek algılanabilirlik artırılır.
• Loop akım bütçesini değerlendirin; aşım varsa dağılım yapın.

Sertifikalar ve Standartlar

• EN 54‑23 – Görsel Alarm Cihazları (VAD) – kapsama ve görünürlük ilkeleri
• EN 54‑17 – Hat izolatörü (izolatörlü varyantlar için)
• EMC ve Alçak Gerilim direktiflerine uygunluk (CE işareti)
• CPR (EN 50575) – Kablo yangın performansı beyanları projeye özel değerlendirilmelidir

Bakım, Test ve Sık Yapılan Hatalar

Bakım / Test

• Aylık görsel kontrol; yıllık tam kapsamlı test.
• Kubbe üzerinde toz/boya/bant kalıntısı kalmamasına dikkat edin.
• Dezenfektan/kimyasal kullanılan mahallerde kubbe matlaşmasına karşı periyodik kontrol.

Sık Hatalar

• Yanlış montaj yüksekliği ve gölgeleme – görünürlüğü azaltır.
• Senkron profili etkinleştirmemek – algıyı zorlaştırır.
• Loop akımı aşımı – çok sayıda VAD eklenen projelerde hesap ihmal edilir.

Sık Sorulan Sorular

Ses kapalıyken sadece flaşör çalışır mı?

Evet. Panel senaryosuna bağlı olarak sessiz tahliye modunda sadece görsel uyarı verilecek şekilde yapılandırılabilir.

Parlak ortamda görünürlük için ne yapmalı?

Daha yüksek parlaklık sınıfı seçin, aralığı sıklaştırın ve gölge oluşturan engeller için ek cihaz planlayın.

Hangi izolatör seçilmeli?

Loop segmentasyonu ve arıza yalıtımı ihtiyacına göre izolatörlü varyant tercih edilebilir; panel-topoloji tasarımına bakın.

Kabul dosyasına ne eklenmeli?

Uygunluk beyanları, cihaz etiketleri, EN 54‑23 kapsama hesapları ve devreye alma test raporları.

Bu sayfa montajcı ve teknik uzmanlara yönelik hazırlanmıştır. Kesin teknik değerler ve kapsama grafikleri için üreticinin güncel teknik dökümanını referans alınız.
