UniPOS FD 7203 3 Giriş, 6 Çıkış Kontrol Modülü

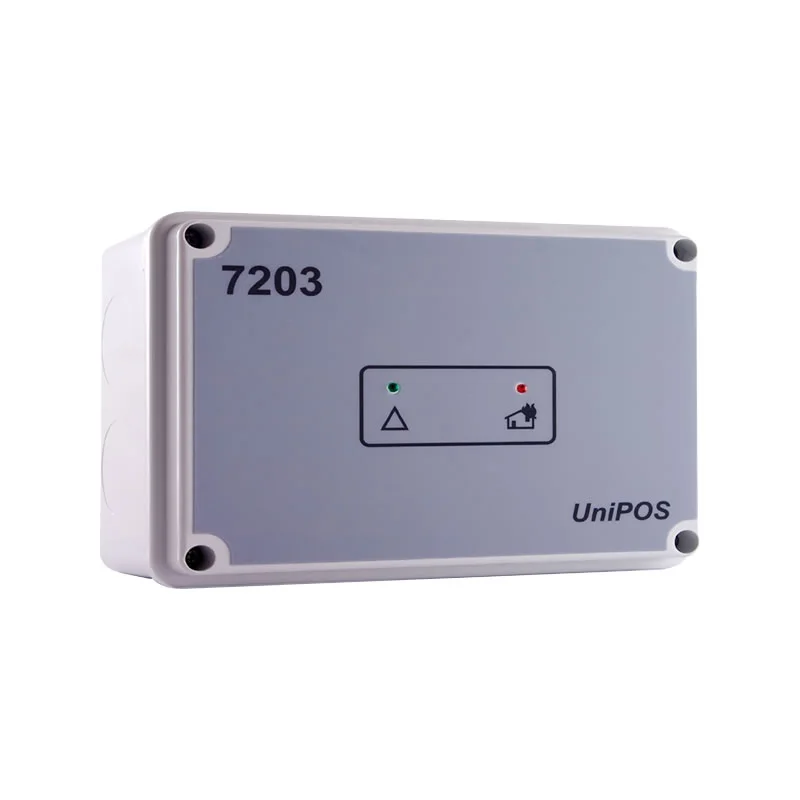

UniPOS FD 7203 – 3 Giriş / 6 Çıkış Adresli Kontrol Modülü

Harici sistemleri (fan, damper, kapı tutucu, siren, solenoid vb.) güvenli ve adresli şekilde kontrol etmek ve sahadan gelen kuru kontakları izlemek için tasarlanmış çok amaçlı I/O modülü.

Nedir? Nasıl Çalışır? Teknik Özellikler Nerelerde Kullanılır? Hangi Paneller? Montaj & Yerleşim Kaç Metrede Bir? SSS

FD 7203 Nedir?

IFS7000 serisi adresli yangın alarm sistemlerinde kontrol ve izleme görevlerini üstlenen adresli bir I/O modülüdür.

3 adet galvanik izolasyonlu giriş ile sahadan gelen kuru kontak/akıllı kontak bilgilerini panele taşır; toplam 6 adet çıkış ile senaryo ekipmanlarını sürer.

Gömülü kısa devre izolatörü ile hem sinyal hattını hem de güç hattını korur.

EN54-18 (Kontrol/Gösterge cihazları) ve EN54-17 (İzolatörler) kurallarına uygun tasarım yaklaşımı.

Çıkış Dağılımı

1× Denetimli (200 mA)

4× Röle (1 A / 30 VDC)

1× Yardımcı Besleme (12–30 VDC / 1 A)

Denetimli çıkış hat kopuk/kısa devre gözetimlidir. Röleler potansiyelsizdir; siren, damper, fan kontaktörü, manyetik kapı tutucu vb. sürüşlerde kullanılır.

Nasıl Çalışır?

Girişler (IN1–IN3)

• 3× izole giriş: Kuru kontak veya beslemeli kontak gözetimi.
• Tetik eşiği: tipik 5 VDC/≈3 mA; max 30 VDC/≈15 mA.
• Olaylar panele adresli olarak iletilir; hangi modül/giriş tetiklediği kayıt altına alınır.

Çıkışlar (6 Adet)

• OUT1 – Denetimli: 11–30 VDC, 200 mA. Son cihaza 5,6 kΩ uç direnci gerekir.
• OUT2–OUT5 – Röle: Potansiyelsiz kontak, 1 A/30 VDC (0,5 A/125 VAC) anahtarlama.
• Yardımcı Besleme: 12–30 VDC, 1 A – düşük akımlı yardımcı cihazları beslemek için.

200 mA üzeri yüklerde röle + haricî güç kaynağı kullanın; röle çıkışına sigorta eklemek iyi uygulamadır.

Haberleşme & Enerji

UniTALK adresli haberleşme; IFS7002 panel ile sinyal hattı üzerinden.

Güç hattı 12–30 VDC, sinyal hattı 15–30 VDC. Bekleme akımı düşük; PL (güç hattı) aktif akım en fazla 1 A.

LED durumları: Normal, giriş tetik, röle aktif, denetimli çıkış aktif, izolatör devrede/hat arızası gibi durumları bildirir.

Teknik Özellikler (Özet)

Ürün UniPOS FD 7203 – 3 Giriş / 6 Çıkış Adresli Kontrol Modülü
Haberleşme UniTALK protokol; IFS7002 panellerle adresli iletişim
Besleme Güç hattı 12–30 VDC, Sinyal hattı 15–30 VDC
Girişler 3× izole giriş; 5 VDC/≈3 mA tipik tetik; max 30 VDC/≈15 mA
Çıkışlar 1× denetimli (200 mA, 11–30 VDC, 5.6 kΩ uç direnci)
4× potansiyelsiz röle (1 A/30 VDC, 0.5 A/125 VAC)
1× yardımcı besleme (12–30 VDC/1 A)
İzolatör Gömülü kısa-devre izolatörü (sinyal ve güç hattı güvenliği)
Çevresel IP50; Çalışma −10…+55 °C; ≤%95 bağıl nem (yoğuşmasız)
Boyut / Ağırlık 120 × 164 × 74 mm; ≈0.25 kg
Standartlar EN54-18, EN54-17 yaklaşımına uygun tasarım; adresli sistem bileşeni

Nerelerde Kullanılır? (Tipik Senaryolar)

Söndürme Yardımcıları

• Sprinkler akış/basınç anahtarı izleme (girişler)
• Solenoid veya vana sürme (röle + güç kaynağı)
• İkaz lambası / siren kontrolü

Duman Tahliye & HVAC

• Duman egzoz / taze hava fanı açma
• Yangın damperi kapatma/açma, geri bildirim izleme
• AHU/VAV’ı yangın moduna alma

Kapı & Asansör

• Manyetik kapı tutucu bırakma
• Yangın kapısı otomatiği
• Asansör fireman moduna geçiş

Bina Tipleri

Hastane, otel, AVM, okul, yurt, endüstriyel tesis, depo, otopark, iş merkezi, havaalanı, kamu yapıları.

Neden Bu Modül Gerekli?

• Yangın senaryosu sırasında otomatik kumanda gerekir.
• Sahadaki cihazlardan gelen durum geri bildiriminin panele adresli olarak taşınması istenir.
• Hat kopuk/kısa gibi emniyet denetimleri istenir (OUT1 denetimli hat).

Hangi Panelleri Destekler?

IFS7000 Serisi

• IFS-7002 ailesi (1/2/4 loop varyantları)
• UniTALK haberleşmeli adresli sistem altyapısı

Not

FD 7203, adresli sistem bileşenidir. Konvansiyonel panellerde tek başına kullanılamaz; kontrol/izleme fonksiyonları adresli panel programı üzerinden atanır.

Montaj & Nereye Yapılmalı?

Konumlandırma

• IP50 gövde; iç mekân/korunmuş alan (şaft içi, blower room, pano içi vb.).
• Kontrol edeceği ekipmana yakın konumlandırın (kablo kaybını, servis erişimini ve bakım kolaylığını düşünün).
• Ekipman odaları, yangın panoları, fan odaları, asansör makine dairesi uygun noktalardır.

Kablolama İpuçları

• Sinyal hattı: 2 damarlı ekranlı kablo (ekran tek noktadan topraklanmalı).
• Güç hattı: 2 damarlı; akıma uygun kesit (0.8–2.5 mm² aralığı tipiktir).
• OUT1 denetimli hat sonuna 5.6 kΩ direnç eklemeyi unutmayın.
• Röle ile yüksek akım sürülecekse haricî güç kaynağı + sigorta + varistör/RC snubber kullanmak iyi uygulamadır.

Devre sonunda ve saha kutularında bağlantıları korozyondan koruyun; nemli/harici bölgelerde muhafaza içinde kullanın. Cihaz dedektör değildir; yangın algılama değil kontrol/izleme görevindedir.

Kaç Metrede Bir Kullanılmalı?

FD 7203 bir kontrol/izleme modülüdür; duman/ısı dedektörleri gibi “metre başına yerleşim” standardı yoktur.

• Yerleşim, kontrol edilecek ekipmana yakınlık, kablo kaybı ve bakım erişimine göre yapılır.
• Tipik projelerde, modül ile sürülecek cihaz(lar) arasındaki mesafe 10–30 m bandında tutulur; daha uzun mesafelerde kesit artırımı ve gerilim düşümü kontrolü gerekir.
• Aynı modül üzerinden birden fazla cihaz sürülecekse akım sınırları ve kablo gözetimi dikkate alınarak “cihaz grubu başına bir modül” yaklaşımı tercih edilir.

Proje özelinde kablo kesiti/uzunluğu/akım hesabı yapın; 200 mA üzeri yükleri denetimli çıkış yerine röle + haricî besleme ile sürün.

Sık Sorulan Sorular

OUT1’e siren bağlayabilir miyim?

Evet, 11–30 VDC/200 mA sınırları içinde kalmak koşuluyla. Hat sonuna 5.6 kΩ direnç eklemeyi unutmayın. Yükünüz 200 mA’yı aşıyorsa röle + haricî güç kaynağı kullanın.

Girişlerde beslemeli kontak izleyebilir miyim?

Evet. Girişler galvanik izole yapıdadır; üretici limitleri dâhilinde beslemeli veya kuru kontak gözetilebilir (tipik 5 VDC/≈3 mA tetik – maksimum 30 VDC/≈15 mA).

Modül konvansiyonel panelle çalışır mı?

Hayır. FD 7203 adresli bir modüldür; IFS7002 gibi UniTALK haberleşmeli adresli panellerle kullanılır.

LED’lerin anlamı nedir?

Kırmızı/yeşil LED’ler; normal, giriş tetik, röle/OUT1 aktif, izolatör devrede ve hat arızası gibi durumları farklı yanıp sönme desenleriyle bildirir.

Projelendirme ve Devreye Alma Notları

Programlama

Giriş olayları ve çıkış fonksiyonları panel yazılımından atanır (yangın, ön-alarm, gecikmeli, manuel/otomatik, mantık eşlemeleri vb.). Devreye almada her I/O tek tek test edilmelidir.

Güvenlik

Röle ile kontaktör/solenoid sürerken endüktif yüklerde sönümleme (RC/VDR) ve uygun sigorta kullanın. Hat sonu direnci ve kablo ekranlaması kritik öneme sahiptir.

Bakım

Yıllık test planına I/O fonksiyon testi ekleyin: girişler tetiklenmeli, röle ve denetimli çıkışlar yük altında doğrulanmalıdır.

Teknik Özellikler

• Ürün: UniPOS FD 7203 – 3 Giriş / 6 Çıkış Adresli Kontrol Modülü
• Haberleşme: UniTALK protokol; IFS7002 panellerle adresli iletişim
• Besleme: Güç hattı 12–30 VDC, Sinyal hattı 15–30 VDC
• Girişler: 3× izole giriş; 5 VDC/≈3 mA tipik tetik; max 30 VDC/≈15 mA
• Çıkışlar: 1× denetimli (200 mA, 11–30 VDC, 5.6 kΩ uç direnci) 4× potansiyelsiz röle (1 A/30 VDC, 0.5 A/125 VAC) 1× yardımcı besleme (12–30 VDC/1 A)
• İzolatör: Gömülü kısa-devre izolatörü (sinyal ve güç hattı güvenliği)
• Çevresel: IP50; Çalışma −10…+55 °C; ≤%95 bağıl nem (yoğuşmasız)
• Boyut / Ağırlık: 120 × 164 × 74 mm; ≈0.25 kg
• Standartlar: EN54-18, EN54-17 yaklaşımına uygun tasarım; adresli sistem bileşeni
