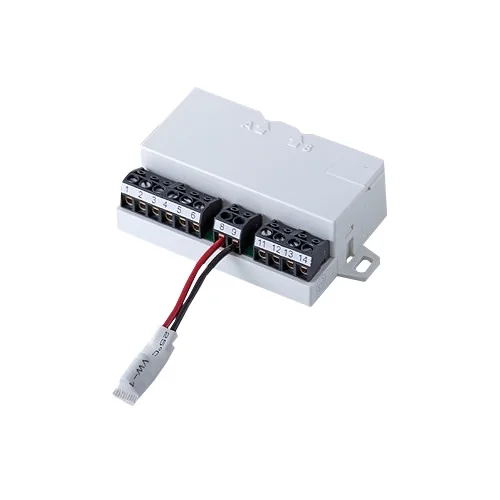

UniPOS FD 7201S Konvansiyonel Sistemi Adresleme Adaptörü (Klemensli)

UniPOS FD 7201S Konvansiyonel Sistemi Adresleme Adaptörü (Klemensli)

Konvansiyonel zonu adresli UniPOS döngüsüne güvenli ve hızlı biçimde bağlayın. Klemensli, izolatörlü, EN54-17/18 uyumlu.

Güç & Sinyal Ayrı Çift İzolatör 1 Konvansiyonel Hat / 32 Dedektör UniTALK Haberleşme

Bu cihaz nedir? – FD 7201S’in amacı

Konvansiyonelden Adresliye Köprü

Konvansiyonel dedektör hattınızı (zon) adresli UniPOS döngüsüne “tek adresli cihaz” olarak tanıtır. Panel zonu Fire/Short/Break/Removed durumlarına göre izler.

Güç & Haberleşme Ayrı

SL (Signal Loop) veri, PL (Power Loop) besleme; her ikisinde de yerleşik izolatör bulunur. Döngü sürekliliği ve arıza izolasyonu güçlenir.

Sahada Esneklik

Migrasyon projelerinde mevcut konvansiyonel altyapıyı sökmeden adresli panele taşıma; özel/niş konvansiyonel dedektörlerin (alev, beam vb.) zon düzeyinde entegrasyonu.

Nerelerde kullanılır? Hangi senaryolarda?

• Kademeli dönüşüm: Otel, okul, AVM, fabrika gibi yapılarda, işletmeyi durdurmadan adresliye geçiş.
• Özel sensör entegrasyonu: Alev/beam gibi konvansiyonel dedektörlerin adresli panele zon bazında bağlanması.
• Bütçe/altyapı kısıtı: Tüm sahayı adresliye çevirmeden kritik alanları dönüştürme.
• İyileştirilmiş hata takibi: Panelde açık devre/kısa devre/sökülen dedektör uyarılarını adresli olay olarak görüntüleme.

Not: FD 7201S bir dedektör değildir; konvansiyonel hat arayüzüdür. Tek tek cihaz kimliği yerine zonu temsil eder.

Hangi paneller destekler?

UniPOS IFS7000 Ailesi

• IFS-7002 (1/2/4 loop yapılarına uyumlu)
• IFS-7000 serisi diğer türevler
• UniTALK protokolü ile haberleşme

Uyum notu

7000M/1MC gibi yeni serilerde FD 7201M varyantına bakın. Projede panel–arayüz eşleşmesini cihaz listesinde doğrulayın.

Teknik Özellikler (Saha için kritik)

Konvansiyonel Hat 1 zon, max. 32 dedektör (diyotlu taban tavsiye)
Döngü Kapasitesi Panel döngüsü başına pratikte 125’e kadar arayüz (toplam loop cihaz limitine tabi)
Besleme PL (Power Loop): 12–34 VDC
Haberleşme SL (Signal Loop): 15–30 VDC, UniTALK
İzolatör 2 adet (sinyal ve güç hatlarında)
Koruma IP50, %93±3 RH @40 °C
Sıcaklık Çalışma: –10…+55/70 °C (proje/dokümana göre kontrol)
Standartlar EN54-17 (izolatör), EN54-18 (arayüz cihazı)

LED Göstergeleri

• Normal: ~16 sn’de bir kısa yanıp sönme
• Alarm (Fire): hızlı kırmızı
• Açık devre (Break) / Sökülen: uyarı deseni
• Kısa devre (Short): uyarı deseni

CL Akım Eşikleri

0–2 mA: Break

2–10 mA: Duty

10–50 mA: Fire

>50 mA: Short

EOL-2 sonlandırma şart: Konvansiyonel hattın son dedektör tabanına EOL-2 uç bileşeni takılmalıdır. Stabilite ve doğru arıza tespiti için tüm tabanlarda diyot önerilir.

Montaj nereye yapılmalı? – Bağlantı & devreye alma

Montaj Yeri

• Elektrik panosu içinde veya yakınında, kuru ve erişilebilir bir noktaya yerleştirin.
• Su/nem, yoğun toz, aşırı titreşim ve güçlü EMI kaynaklarından uzak tutun.
• SL (Signal), PL (Power) ve CL (Conventional) kabloları düzenli, karışmayacak şekilde klemensleyin.

Klemens & Bağlantı

• SL: Adresli sinyal döngüsü (2 damarlı, tercihen ekranlı)
• PL: Güç hattı (2 damarlı)
• CL: Konvansiyonel zon hattı (2 damarlı) – sonda EOL-2
• Maks. iletken kesiti: 2,5 mm²

Basit bağlantı şeması (ASCII) [IFS-7002 Panel] [FD 7201S] [Konv. Zon] ┌──────────────┐ ┌────────────────┐ ┌──────────────┐ │ LOOP A/B │─── SL(+) ───────────▶│ SL(+) │ │ Dedektör │ │ PWR A/B │─── PL(+) ───────────▶│ PL(+) │─── CL(+) ───────────▶ │ .. .. │ │ │─── SL(−) ───────────▶│ SL(−) │─── CL(−) ───────┐ │ Son Taban │ │ │─── PL(−) ───────────▶│ PL(−) │ │ │ EOL-2 ► ■ │ └──────────────┘ └────────────────┘ └────┴──────────────┘ Not: SL/PL hatlarında ve cihaz içinde bulunur. CL hattında uçta EOL-2 zorunludur.

Devreye alma adımları:

• Panel döngüsüne FD 7201S’i adresli cihaz olarak ekleyin, metin etiketini “ZON Kat-1 Koridor” gibi anlamlı verin.
• Konvansiyonel zonu CL’ye bağlayın; son tabana EOL-2 takın.
• Her 16 sn LED blink kontrolü → Normal. Dedektörde test: Panelde Fire görünmeli.
• Reset ile normale dönün; Break/Short senaryolarını da birer kez test edin.

Hangi alanlarda kullanılmalı? Kaç metrede bir?

FD 7201S bir zon arayüzü olduğundan, “kaç metrede bir” kuralı bağlı konvansiyonel dedektör tipine göre hesaplanır (EN 54-14 ve üretici kılavuzları dikkate alınmalıdır). Aşağıdaki değerler yaygın pratikte kullanılan referans kabul gören tipik aralıklardır:

Dedektör Tipi Tipik Kapsama Yaklaşık Yerleşim Not
Optik Duman ≈ 60 m² Merkezler arası ≈ 7,5 m (yarıçap 7,5 m) Tavan yüksekliği ve engellere göre azaltılabilir.
Isı (A1/A2/B) ≈ 28 m² Merkezler arası ≈ 5,3 m (yarıçap 5,3 m) Yüksek tavan/sıcak bölgelerde sıklaştırma.
Beam (Işın) Duman Geniş alan/uzun koridorlar Üreticiye göre 5–100 m arası menziller Hizalama kritik; titreşime dikkat.

Önemli: Nihai yerleşim; kullanım sınıfı (L1/L2/M vb.), tavan yüksekliği, mahallin geometrisi ve mahalli yönetmeliklere göre projeci tarafından teyit edilmelidir.

Saha İpuçları

Zone Planı

Risk sınıflarını karıştırmayın; her kritik bölgeye ayrı FD 7201S zonu verin. 32 cihaz sınırını ve kablo mesafelerini gözetin.

Diyotlu Taban

Dedektör söküldüğünde “Break”e düşmemesi ve kısa-açık ayrımı için diyotlu tabanları tercih edin.

Test Rejimi

Devreye almada Fire/Short/Break durumlarını her zon için fiziksel olarak doğrulayın; etiketi panele doğru yazın.

Sıkça Sorulan Sorular

FD 7201S ile FD 7201 farkı nedir?

FD 7201S klemensli kutu tip zon arayüzüdür; güç ve sinyal için ayrı hatları, çift izolatörü vardır. FD 7201 ise gövdesinde dedektör tabanı/detayları olan farklı bir varyanttır; döngü başına daha düşük adet sınırları olabilir.

EOL-2 takmazsam ne olur?

Konvansiyonel zon kararsız çalışır, açık devre/arıza ayrımları doğru tespit edilemez. Her zaman son dedektör tabanına EOL-2 uygulayın.

Hangi panel yazılımında görünümler?

Panel ekranında zon olayları Fire / Short / Break / Removed gibi metinlerle görünür. Cihazı anlamlı etiketleyin (ör. “BLOK-A 1.KAT KORİDOR”).

Hızlı Kontrol Listesi

• Panel uyumluluğu (IFS-7000/7002) doğrulandı.
• SL/PL polariteleri doğru, CL hattı EOL-2 ile sonlandırıldı.
• Zon ≤ 32 dedektör ve kablo metrajı uygun.
• Tüm tabanlar diyotlu, sahada Fire/Short/Break testleri yapıldı.
• Panel etiketi, mahal planı ve raporlar eşleşiyor.

Saha için yazdır

Proje Notu

Bu sayfa, montajcı ve teknik ekipler için hazırlanmıştır. Nihai yerleşim ve adet hesabı; güncel EN 54-14, yerel yönetmelikler ve üretici kılavuzları esas alınarak projeci tarafından doğrulanmalıdır.

Teknik Özellikler

• Konvansiyonel Hat: 1 zon, max. 32 dedektör (diyotlu taban tavsiye)
• Döngü Kapasitesi: Panel döngüsü başına pratikte 125’e kadar arayüz (toplam loop cihaz limitine tabi)
• Besleme: PL (Power Loop): 12–34 VDC
• Haberleşme: SL (Signal Loop): 15–30 VDC, UniTALK
• İzolatör: 2 adet (sinyal ve güç hatlarında)
• Koruma: IP50, %93±3 RH @40 °C
• Sıcaklık: Çalışma: –10…+55/70 °C (proje/dokümana göre kontrol)
• Standartlar: EN54-17 (izolatör), EN54-18 (arayüz cihazı)
