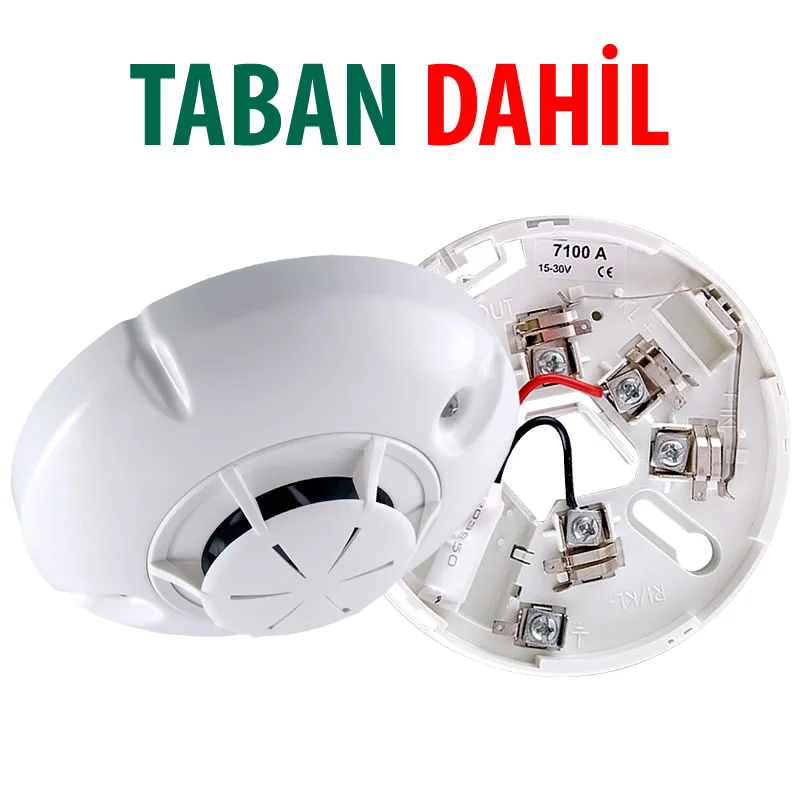

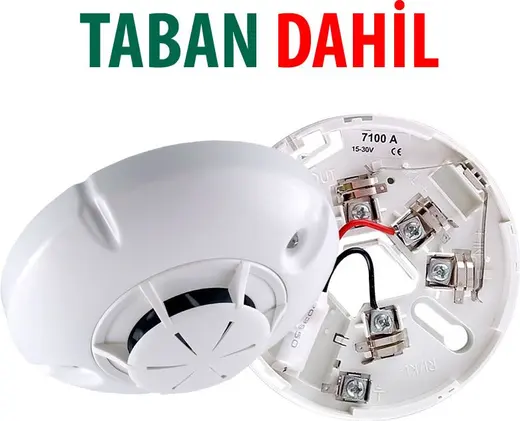

UniPOS FD 7201 Konvansiyonel Sistemi Adresleme Adaptörü ve Isı Artış Dedektörü ve DB 7100A Tabanı Dahil

UniPOS FD 7201, Isı Artış Dedektörü (FD7120) ve DB 7100A – Teknik İnceleme

Teknik uzmanlar için: teknik özellikler, çalışma prensibi, kullanım alanları, montaj, uyumluluk/sertifikasyon.

FD 7201 Adresleme Adaptörü FD7120 Isı Artış Dedektörü DB 7100A Dedektör Tabanı Desteklenen Paneller Kapsama & Mesafe

Giriş

Bu sayfada UniPOS markasına ait FD 7201 konvansiyonel hat adresleme adaptörü, FD7120 interaktif adresli ısı artış dedektörü ve DB 7100A adresli dedektör tabanı teknik olarak ele alınır. Her bölümde öne çıkan teknik veriler, uygulama senaryoları, montaj adımları ve standart uyumlulukları bulabilirsiniz.

Bilgiler UniPOS 7000 serisi adresli mimari ve saha uygulamalarına uygundur.

FD 7201 Konvansiyonel Sistemi Adresleme Adaptörü

Teknik Özellikler

Parametre Değer
Fonksiyon Konvansiyonel dedektör zonunu adresli loop’a çeviren arayüz
Maks. dedektör 1 zon / 32 konvansiyonel dedektör
Besleme (loop) 15–30 V DC (sinyal), 12–34 V DC (güç)
Akım (bekleme) ~0.3 mA (sinyal) + 2–6 mA (güç)
Akım (alarm) ~3 mA (sinyal) + 10–50 mA (güç)
Hat izleme eşikleri <2 mA: kopuk • 2–10 mA: normal • 10–50 mA: alarm • >50 mA: kısa devre
İzolatör Sinyal ve güç loop’unda dahili kısa devre izolatörü
Çalışma sıcaklığı -10…+70 °C (FD 7201S: +55 °C)
Koruma IP50, iç mekân
Gövde ABS, ~Ø100 mm x 58 mm (FD 7201S, tabanla)
İletişim UniTALK – IFS7000 serisiyle uyumlu

• FD 7201M: standart konvansiyonel zon arayüzü
• FD 7201S: gövdeye entegre ısı artış sensörü (FD7120 sınıfı)
• Durum LED’leri: Normal (periyodik flaş), Alarm (kırmızı sabit), Arıza/İzolasyon (sarı flaş)

Çalışma Prensibi

Akım izleme ile durum analizi

Konvansiyonel zon üzerinden akan akımı sürekli ölçer. Dedektör alarmında hat akımı yükselir ve modül bunu adresli yangın olayına çevirerek panele iletir. Kopuk/kısa devre gibi arızaları da eşiklere göre ayırt eder.

FD 7201S’de yerleşik algılama

FD 7201S modelinde entegre ısı artış sensörü ilave bir algılama noktası sağlar; ortamda hızlı sıcaklık yükselişi veya eşik aşımı varsa modül doğrudan alarm üretir.

Dahili izolatör, loop kısa devrelerinde arızalı bölgeyi otomatik izole ederek sistem sürekliliğini korur.

Kullanım Alanları & Örnekler

• Mevcut konvansiyonel hatların adresli sisteme entegrasyonu
• Bölgesel uygulamalar: Beam/alev gibi konvansiyonel özel dedektörleri adresli loop’a dahil etme
• Endüstriyel alanlar: Ex-proof/özel tip konvansiyonel sensör ihtiyacı olan zorlu bölgeler
• Otel/Ofis/Hastane: Otopark, depo gibi ikincil mahallerin adresli sisteme bağlanması
• Geçici yapılar: Fuar, modüler bina zonlarının ana sisteme geçici entegrasyonu

Kurulum & Montaj

• DB 7100A tabanı tavana sabitleyin (FD 7201S için).
• Adresli loop IN/OUT uçlarına; konvansiyonel zon kablolarını modül terminallerine bağlayın. (Konvansiyonel hat sonuna uygun EOL elemanını koyun.)
• Modülü tabana oturtup kilitleyin; panelden cihaz adresini tanımlayın.
• Zondaki en az bir dedektörü test aerosolü/ısı ile 2 kez tetikleyerek alarm iletimini doğrulayın; reset ve arıza senaryolarını kontrol edin.

Konvansiyonel dedektör tabanlarında diyot köprülü yapı tercih edin; dedektör söküldüğünde hat kopuk arızası oluşmasını engeller.

Uyumluluk & Sertifikasyon

• Panel uyumu: UniPOS IFS7000 serisi (IFS-7002/1-/2-/4 vb.)
• Standartlar: EN54-18 (arayüz modülleri), EN54-17 (izolatör). FD 7201S’nin entegre ısı algılaması EN54-5 kapsamındadır.
• CE uygunluğu; sistem bütünlüğü için EN54-13 mimarisi.

FD7120 İnteraktif Adresli Isı Artış Dedektörü

Teknik Özellikler

Parametre Değer
Algılama Termovelosimetrik (Rate-of-Rise) + sabit eşik
Sınıf (EN54-5) Programlanabilir: A1R / A2R / BR
Besleme Adresli loop 15–30 V DC • bekleme <~0.31 mA
İzolatör Dahili kısa devre izolatörü
LED 360° görünür: beklemede periyodik, alarmda kırmızı sabit
Çalışma sıcaklığı -10…+55 °C • RH ≤ %93 (40 °C)
Koruma IP43, iç mekân
Boyut / Ağırlık Ø100 mm x ~47 mm • ~0.1 kg (DB 7100A ile)
Taban DB 7100A (standart adresli taban)

Panelden algılama sınıfı (A1R/A2R/BR) ve devre dışı bırakma/yer bulma fonksiyonları yönetilebilir.

Çalışma Prensibi

Mikroişlemci, sensör sıcaklığındaki artış hızını ve mutlak eşik değerini birlikte değerlendirir.

• Rate-of-Rise: Kısa sürede yüksek eğimli sıcaklık artışı → Erken alarm
• Sabit eşik: Yavaş yükselişte bile sınıf eşiği (örn. A1R ≈ 58 °C) aşılırsa alarm
• İzolatör: Loop kısa devresinde kesintisiz işletim için arızalı kesimin izolasyonu

Doğrudan ısı üfleyen cihaz çıkışlarına veya yoğun hava akımına çok yakın monte etmeyin.

Kullanım Alanları & Örnekler

• Mutfak/Yemekhane: Buhar/yağ partikülünde yanlış alarm riskine karşı ısı algılama
• Kazan/Jeneratör odaları: Yüksek temel sıcaklık → A2R/BR sınıfı önerilir
• Kapalı otoparklar: Dumanın seyrelmesi ve egzoz etkilerine karşı ısı artış algısı
• Depolar: Yüksek tavanlı alanlarda alevli yangına hızlı tepki
• Elektrik pano/UPS odaları: Hızlı ısınma senaryolarında etkin algılama

Kurulum & Montaj

• DB 7100A tabanı uygun noktaya sabitleyin (duvardan ≥ 50 cm, tavanın en yüksek bölgesi).
• Loop IN/OUT uçlarını bağlayın; gerekiyorsa remote indicator (R/I) hattını ekleyin.
• Dedektörü tabana oturtup çevirerek kilitleyin; panelden adres/isim atayın.
• Isı test cihazı ile yerinde işlev testi yapın; LED ve panel alarmını doğrulayın.

Periyodik bakım: Haftalık görsel kontrol, aylık işlev testi; tozlu ortamlarda daha sık temizlik.

Uyumluluk & Sertifikasyon

• Panel uyumu: UniPOS IFS7000 serisi loop (UniTALK)
• Standartlar: EN54-5 (Isı dedektörleri), EN54-17 (izolatör)
• CE uygunluğu. Sistem bütünlüğü: EN54-13 mimarisi.

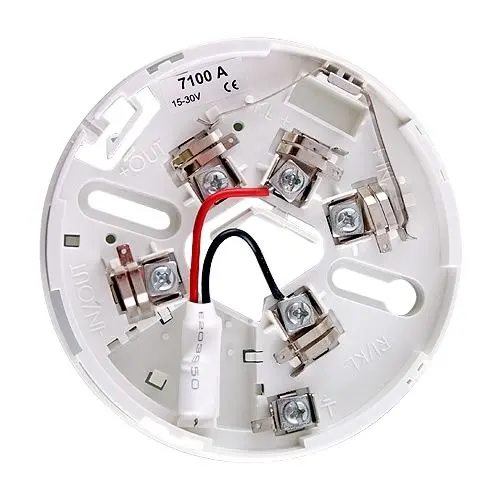

DB 7100A Adresli Dedektör Tabanı

Teknik Özellikler

Parametre Değer
Uyumlu seri UniPOS 7100 serisi: FD7110 / FD7120 / FD7130 / FD7160, FD 7201S
Elektrik Adresli loop IN/OUT klemensleri, ops. R/I çıkışı
Yapı ABS, ince profil; dedektör sökülse de loop sürekliliğini koruyan mekanizma
Boyut Ø ~100 mm • kalınlık ~15 mm
Montaj Tavana 2 vida ile; kablo girişi hazırlıklı

Standart taban; bakımlarda dedektör hızlı değişir, taban yerinde kalır.

Kurulum & İpuçları

• Kablo kesiti 0.5–2.5 mm²; klemensleri gevşek bırakmayın.
• Ekranlı kablo kullanıyorsanız ekranı panel tarafında topraklayın.
• Kilitleme tırnağını etkinleştirerek yetkisiz sökümü önleyin.
• Harici ihbar lambası gerekiyorsa R/I uçlarını kullanın.

Hangi Paneller Destekler?

UniPOS Adresli Sistem Uyumluluğu

FD 7201 (M/S), FD7120 ve DB 7100A; UniPOS adresli sistemin 7000 serisi panelleriyle uyumludur.

• IFS-7002/1 – 1 loop
• IFS-7002/2 – 2 loop
• IFS-7002/4 – 4 loop
• Benzer protokole sahip diğer IFS7000 varyantları ile de çalışır (UniTALK).

Farklı marka adresli panellerle karışık kullanım önerilmez; sistem bütünlüğü için tek marka/protokol kullanın.

Kapsama • Kaç Metrede Bir?

FD7120 Isı Dedektörü – Tipik Tasarım Kriterleri

• Azami montaj yüksekliği: ~11 m (ortam ve sınıfa bağlı)
• Tipik koruma alanı: 50–60 m² / dedektör
• Tipik aralık: 7–8 m merkezler arası; duvardan ≥ 0.5 m
• Sınıf seçimi: A1R genel alanlar • A2R/BR yüksek ısılı mahaller

Nihai yerleşim, TS/EN 54-14 uygulama kuralları ve risk analizine göre yapılmalıdır.

Hızlı Örnek Hesap

Atölye: 20 m × 30 m = 600 m², tavan 6 m, orta düzey hava akımı.

• 600 m² / 55 m² ≈ 11–12 adet FD7120 önerilir.
• Izgara yerleşim: ~7.5 m aralıklarla; duvar payları korunarak.
• Isı kaynaklarına çok yakın montajdan kaçının (≥ 1.5 m).

FD 7201 bir dedektör değildir (S modeli hariç); mesafe/kapsama hesabı dedektör için yapılır.

Saha Notları & İpuçları

• FD 7201 zonunda EOL değerini üretici şemasına göre seçin.
• Konvansiyonel zon kablosu ile adresli loop’u aynı demette taşımayın.
• İzolatörlü topoloji planlayın; arıza etkisini sınırlar.
• Bakımda klemensleri tork kontrollü sıkın; gevşeklik en sık arıza sebebidir.
