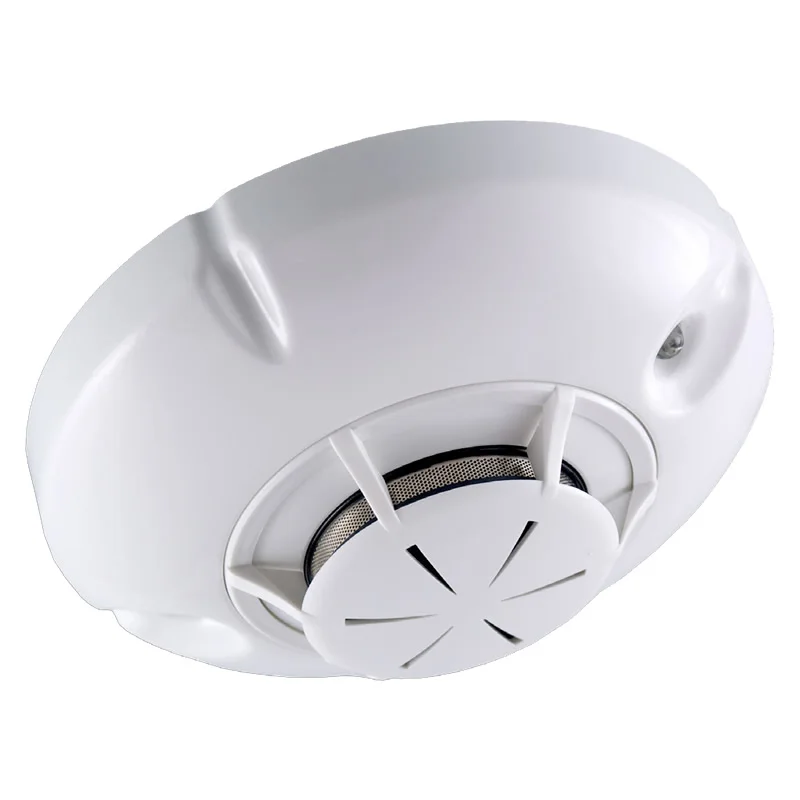

UniPOS FD 7130 İnteraktif Adresli İzolatörlü Optik Duman Dedektörü

Yangın Algılama • Adresli Dedektör

UniPOS FD 7130 Adresli Optik Duman Dedektörü – Teknik İnceleme ve Montaj Rehberi

FD 7130; fotoelektrik (optik) prensiple dumanı erken safhada algılayan, mikroişlemci kontrollü, dahili kısa devre izolatörlü ve EN 54-7 uyumlu adresli bir dedektördür. Adresli mimarisi sayesinde her cihaz panel tarafından tekil olarak tanınır ve olaylarda konum bilgisiyle raporlanır.

EN 54-7 Uyumlu UniTalk İki Yönlü Haberleşme Dahili Kısa Devre İzolatörü 3 Kademeli Hassasiyet

İçindekiler

Çalışma Prensibi LED Göstergeler Teknik Özellikler Kullanım Alanları Montaj & Yerleşim Elektrik Bağlantısı Montaj Adımları Bakım & Test Sonuç

Çalışma Prensibi ve Öne Çıkan Özellikler

Optik Algılama (Fotoelektrik): IR LED ve foto-diyotlu optik odada duman parçacıklarının ışığı saçması (Tyndall) algılanır; eşik aşımında panel’e alarm iletilir. Yavaş gelişen, tütmeli yangınlarda yüksek hassasiyet sunar.

Mikroişlemci & Yanlış Alarm Direnci: Sinyal işleme algoritmaları ile kirlenme/akım gürültüsü gibi etkiler bastırılır. Hassasiyet düşük-orta-yüksek olmak üzere panelden programlanabilir.

Dahili Kısa Devre İzolatörü: Hat kısa devresinde arızalı segment otomatik izole edilir; sistemin geri kalanı izlemeye devam eder.

Kontaminasyon Telafisi: Optik odadaki toz birikimi sürekli izlenir; elektronik telafi uygulanır ve bakım eşiğinde uyarı üretir.

360° Çift LED Gösterge: Bekleme, alarm, izolasyon ve arıza/bakım durumları kolay okunur.

Not: Hızlı alevli yangın riskinin yüksek olduğu bölümlerde optik duman dedektörleri, ısı dedektörleri veya beam/aspirasyon çözümleriyle birlikte düşünülmelidir.

İpucu: Tozlu ortamlarda hassasiyeti düşük, ofis gibi temiz ortamlarda yüksek seçmek yanlış alarm ihtimalini azaltır.

LED Göstergeler ve Anlamları

Durum LED Davranışı Açıklama
Bekleme ~16 sn’de bir kısa flaş (2 LED) Dedektör devrede ve izleme halinde.
Alarm Sürekli kırmızı (2 LED) Yangın algılandı; panel adresi alarm olarak gösterir.
İzolasyon Aktif ~1 Hz düzenli flaş Hat kısa devre izolasyonu çalıştı; ilgili segment izole.
RI Çıkışı Kısa Devre ~2 Hz hızlı flaş Uzaktan ihbar lambası devresinde arıza tespiti.
Bakım Gerekli ~2 Hz hızlı flaş Kirlilik limiti aşıldı; temizlik planlayın (panelden arıza türünü doğrulayın).

Teknik Özellikler (Detaylı)

Algılama: Optik (IR saçılımı, fotoelektrik)

Adresleme/Haberleşme: Adresli, UniTalk; panelden programlanabilir konfigürasyon & hassasiyet

Besleme: 15–30 V DC (loop hattından)

Akım: Bekleme < 310 µA, Alarm ~2 mA (tipik)

Dahili İzolatör: Var (kısa devre segment izolasyonu)

Hattı/Kablo: 2 telli loop, 0.5–2.5 mm²; tercihen ekranlı yangın kablosu

Algılama Alanı: İdeal koşullarda ~Ø15 m (≈176 m²)

Sıcaklık Aralığı: −10°C ~ +55°C

Bağıl Nem: 40°C’de %93 ±3’e kadar

Koruma Sınıfı: IP43 (iç mekân)

Boyutlar: Ø100 mm × 47 mm (taban dahil)

Ağırlık: ~0.10 kg (taban dahil)

Standartlar: EN 54-7 sertifikalı tasarım. Projelendirmede EN 54-14 ve ulusal yönetmeliklere göre yerleşim/kapsama değerlerini esas alınız.

Kullanım Alanları ve Uygulamalar

Ofis & Ticari

Açık ofisler, toplantı odaları, koridorlar ve arşivler.

Kamu Yapıları

Otel, hastane, okul gibi çok odalı yapılarda adresli konum bildirimiyle hızlı yönlendirme.

AVM & Mağaza

Geniş holler, depolar ve otopark geçiş alanları.

Endüstriyel

Ofis/operasyon alanları, kontrol odaları, paketleme – aşırı tozlu proseslerde alternatif tipler düşünün.

BT & Enerji

Veri merkezi, UPS-batarya odası, elektrik pano odaları – erken kablo izolasyon hatası tespiti.

Konut & Rezidans

Entegre adresli sistemli rezidanslarda daire içi/koridor uygulamaları.

Yanlış Alarm Riskleri: Mutfak, yoğun buhar/dumanlı atölye, aşırı tozlu proses ve güçlü hava üfleme ağızlarına yakın bölgelerde optik duman dedektörü kullanımı dikkatle değerlendirilmelidir.

Montaj Noktaları ve Yerleşim Tavsiyeleri

Tavana Montaj: Duman yükseldiği için tavana monte edilir; duvar/köşe mesafesi ≥ 50 cm olmalıdır.

Aralıklar: Tipik etkin yarıçap ~6–6.2 m; düz tavanlarda dedektörler arası ~7–8 m planlanır. Duvar mesafesi ~4–4.5 m’yi aşmamalıdır.

Tavan Yüksekliği: ~11 m’ye kadar standart; daha yüksek tavanlarda aralıkları azaltın veya beam/aspirasyon kullanın.

Hava Akımı: Menfez/fan çıkışlarından ≥ 1 m uzakta konumlandırın.

Engeller: Raf/bölme gölgelenmesine dikkat; her bölme için ayrı dedektör planlayın.

Standart Uyum: Proje tasarımında EN 54-14 ve “Binaların Yangından Korunması Hakkında Yönetmelik” hükümlerini dikkate alın.

Uygulama Sırası: İnşaat tozları bitmeden dedektör takmayın; optik odanın boya/alçı ile kirlenmesini önleyin.

Elektriksel Bağlantı ve Adresleme

Loop Yapısı: 2 telli +/− loop; +IN/−IN giriş, +OUT/−OUT çıkış klemensleri üzerinden zincirleme bağlanır.

Polarite: Adresli hatlarda polarite korunur. Kısa devrede izolatör ilgili yönü otomatik açar.

Adresleme: Panel üzerinden yazılımsal adres ataması (auto-learn destekli). Her adres tekil olmalıdır.

RI (Remote Indicator): Uzaktan ihbar LED’i için kutuplu RI çıkışı bulunur; kısa devre algısı mevcuttur.

Hat Kapasitesi: Panel loop kapasitesine uygun cihaz sayısı; uç noktalarda ≥15 V kalacak şekilde kesit seçimi.

Emniyet: Kablolama sonrası izolasyon/continuity testleri yapın. Panelde cihaz sayımı ile tüm adreslerin göründüğünü doğrulayın.

Montaj Adımları (Adım Adım)

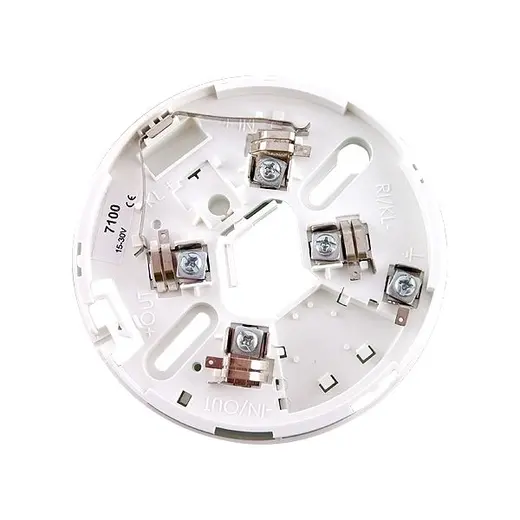

• DB-7100 Tabanın Sabitlenmesi: Uygun dübel/vida ile tavana sabitleyin; kilit dili boşta kalmalı.
• Kablo Bağlantısı: +IN/−IN panelden gelen, +OUT/−OUT devam hattı. Kullanılacaksa RI uçlarına uzaktan LED’i bağlayın.
• Dedektör Başlığının Takılması: İşaretleri hizalayın; bastırıp saat yönünde çevirerek kilitleyin.
• Opsiyonel Kilitleme: Taban kilit pimi ile vandalizme karşı emniyet sağlayın.
• Adres & Konfigürasyon: Panelde öğrenme/atama yapın; konum adını girin (örn. “1. Kat Koridor – Adres 07”).
• Enerjilendirme: Paneli besleyin; loop sağlıklılığını ve arıza ekranını kontrol edin.
• Fonksiyon Testi: Onaylı duman aerosoli ile her dedektörü ayrı test edin; alarmda LED’lerin sürekli yandığını ve panel adresini doğrulayın; her testten sonra reset verin.

Devreye Alma Önerisi: Test sırasında sirenlerin devreye girmesini önlemek için panelin deneme/izleme modlarını kullanın.

Bakım ve Periyodik Test Önerileri

Haftalık Görsel Kontrol: Toz/kir/örümcek ağı ve mekanik gevşeme kontrolü; LED heartbeat gözlemi.

Aylık Fonksiyon Testi: Rotasyonlu duman testi ile gerçek çalışma doğrulaması.

6 Aylık Temizlik: Panelden ilgili loopu bypass edip başlığı çıkarın; optik odayı yumuşak fırça/hava ile temizleyin; kapak tamamen kuruduktan sonra takın.

Yıllık Kapsamlı Kontrol: Klemens sıkılıkları, kontak temizliği, oksit/korozyon denetimi; adres bazlı alarm/arıza kayıt analizi.

Ömür & Garanti: Tipik hizmet ömrü 8–10 yıl olarak planlanır. Sık “kirlilik” uyarısı veren cihazlar temizliğe rağmen düzelmiyorsa yenileyin.

Reset Hatırlatması: Test sonrası panel reset verilmediğinde dedektör alarmda kalabilir; siren senaryolarını tetiklememek için her testten sonra sıfırlayın.

Sonuç

UniPOS FD 7130; dahili izolatör, programlanabilir hassasiyet, kontaminasyon telafisi ve 360° LED’leri ile modern adresli sistem ihtiyaçlarını karşılayan güvenilir bir optik duman dedektörüdür. Doğru projelendirme, yerleşim ve düzenli bakım ile ilk duman belirtilerinde hızlı ve kararlı erken uyarı sağlar.

Ürün Rehberi

UniPOS FD 7130 Adresli Optik Duman Dedektörü — Derinlemesine İnceleme

FD 7130; adreslenebilir, fotoelektrik algılama prensibine sahip, dahili hat izolatörlü ve EN 54-7 uyumlu bir duman dedektörüdür. 3 kademeli (düşük/orta/yüksek) hassasiyet, 360° görünür çift LED ve DB-7100 taban ile kolay montaj özellikleri öne çıkar.

EN 54-7 3 Kademe Hassasiyet Dahili İzolatör RI31 Uzak LED Desteği

İçindekiler

Çalışma Prensibi Öne Çıkan Özellikler Teknik Özellikler Kullanım Alanları Yerleşim & Kapsama Kurulum Adımları Bakım & Test SSS Özet

Fotoelektrik Algılama (Tyndall Saçılımı)

IR LED kaynak ve karşı konumdaki fotodiyot, optik odada duman parçacıklarının ışığı saçmasını algılar; eşik aşıldığında panel yangın durumuna geçer. Mikroişlemci kontrollü sinyal işleme; kirlenme ve gürültü koşullarında kararlılık sağlar.

Programlanabilir Hassasiyet

Düşük / Orta / Yüksek — panelden atanır; ortam koşuluna göre yanlış alarm direnci optimize edilir.

Dahili Hat İzolatörü

Kısa devre segmentini otomatik izole eder; kalan hat izlemeye devam eder.

360° Çift LED

Bekleme (heartbeat), alarm, izolasyon ve RI devre arızası gibi haller görsel olarak izlenir.

Öne Çıkan Özellikler

EN 54-7 uyumlu adresli optik duman dedektörü; DB-7100 taban ile uyumlu, aletsiz sökülebilen optik oda.

15–30 V DC loop besleme, <310 µA bekleme akımı, ~2 mA alarm akımı (tipik).

IP43 koruma, −10 °C…+55 °C çalışma, (93 % ±3) @ 40 °C neme dayanım.

RI31 uzaktan ihbar LED’i için iki telli çıkış; tavan üstü/kapalı mahallerde yer tespiti kolaylığı.

Ø100 × 47 mm (taban dâhil) kompakt yapı; 360° görünürlük.

Teknik Özellikler (Detaylı Tablo)

Parametre Değer Açıklama
Algılama Prensibi Optik (IR saçılım) Fotoelektrik, duman partiküllerine duyarlı
Hassasiyet 3 kademe (Düşük/Orta/Yüksek) Panel üzerinden programlanabilir
Besleme 15–30 V DC Adresli loop hattından
Akım (Bekleme/Alarm) <310 µA / ~2 mA Düşük bekleme akımıyla uzun hatlarda verim
İzolatör Var (entegre) Kısa devrede segment izolasyonu
Koruma Sınıfı IP43 İç mekân; su püskürmesine sınırlı dayanım
Çalışma Sıcaklığı −10 °C…+55 °C Standart iç ortam koşulları
Bağıl Nem (93 % ±3) @ 40 °C Yoğunlaşmasız
Boyutlar / Ağırlık Ø100 × 47 mm / ~0.10 kg Taban dâhil
Taban DB-7100 Kilitlenebilir montaj tabanı
Uzak İhbar RI31 (ops.) İki telli bağlantı ile LED tekrarı
Standart EN 54-7 Avrupa standardı uygunluğu

Değerler tipiktir; proje ve panele göre ayrıntılı toleranslar üretici dökümanlarına göre değerlendirilmelidir.

Kullanım Alanları & Senaryolar

Ofis & Ticari

Ofis alanları, toplantı odaları, koridor ve arşivler — yüksek hat güvenliği ve adresli konum bildirimi.

Kamu Yapıları

Otel, hastane, okul; çok odalı yapıda noktasal alarm yeri tespiti ile hızlı müdahale.

Endüstriyel

Kontrol odaları, depo ve paketleme; aşırı tozlu proseslerde alternatif tipler/aspirasyon düşünülmeli.

Yanlış Alarm Notu: Mutfak, yoğun buhar/dumanlı atölye ve güçlü hava üfleme ağızlarına yakın noktalar için ısı dedektörleri veya özel çözümler tercih edilebilir.

Yerleşim & Kapsama (EN 54-14 Tasarım İpuçları)

Algılama yarıçapı rehberi: Duman dedektörleri için tipik tasarım yarıçapı ≈ 6.2 m kabul edilir. Duvar mesafeleri ve gerçek tavan geometrisine göre aralıklar azaltılabilir.

Tavana montaj: Köşe/duvarlardan ≥ 50 cm uzaklık; menfez/fan çıkışlarından ≥ 1 m kaçın.

Engel/Gölgeleme: Yüksek raf ve bölmelerde her ada için ayrı dedektör planlayın; asma tavan üstü/yükseltilmiş döşeme altı gerekli ise ayrıca koruyun.

Kaba ön-tahmin örneği: 20 m × 16 m (≈320 m²) düz tavanlı salonda, teorik ~120 m²/cihaz kabulle ≈3 dedektör başlangıç sayısı hesaplanır. Nihai sayı, proje standardı ve engellere göre revize edilmelidir.

Kurulum — Adım Adım

• DB-7100 Taban: Uygun dübel/vida ile tavana sabitleyin; kilit pimi opsiyoneldir.
• Kablolama: Panelden gelen hat +IN/−IN, devam hattı +OUT/−OUT; ekranlı yangın kablosu önerilir.
• RI31 Bağlantısı (ops.): İki telli kutuplu çıkışa uzaktan ihbar LED’ini bağlayın.
• Başlık Montajı: İşaretleri hizalayın, bastırıp saat yönünde çevirin; kilit sesi alın.
• Adresleme: Panelde otomatik öğrenme/manuel atama ile tekil adres ve konum adını tanımlayın.
• Devreye Alma: Enerjilendirme sonrası cihaz sayımı ve arıza ekranını kontrol edin.
• Fonksiyon Testi: Onaylı duman aerosoliyle her dedektörü ayrı test edin; her testten sonra reset verin.

Güvenlik: Kablolama sonrası süreklilik/izolasyon ölçümü yapın; torklanmamış klemens bırakmayın.

Bakım & Periyodik Test Planı

Haftalık

Görsel kontrol, LED heartbeat, toz/örümcek ağı gözlemi.

Aylık

Rotasyonlu duman testi; sonuçları kayıt altına alın.

6 Aylık

Optik odanın yumuşak fırça/hava ile temizliği; tamamen kuruduktan sonra montaj.

Ömür: Tipik hizmet ömrü 8–10 yıl olarak planlanır; sık “kirlilik” uyarısı veren cihazlar temizliğe rağmen düzelmiyorsa yenileyin.

SSS — FD 7130 Hakkında

Harici besleme gerekir mi?

Hayır. Enerji ve haberleşme adresli loop hattından sağlanır.

Hassasiyeti nasıl değiştiririm?

IFS7000 serisi panel üzerinden cihaz konfigürasyonundan düşük/orta/yüksek profiller atanır.

RI31 ne zaman gerekli?

Dedektör başlığının görünmediği yerler (asma tavan üstü, kilitli odalar) için uzaktan ihbar LED’i önerilir.

Sıcak ya da buharlı alanlar?

Aşırı buhar/dumanlı veya çok tozlu alanlarda optik yerine ısı/aspirasyon çözümlerini değerlendirin.
