UniPOS FD 7120 İnteraktif Adresli İzolatörlü Isı Artış Hız Dedektörü

UniPOS FD 7120 İnteraktif Adresli Isı Artış Hız Dedektörü

Teknik altyapısı olan montajcılar için eksiksiz kılavuz: nedir, nasıl çalışır, bağlantı & adresleme, montaj kuralları, kullanım alanları ve tüm teknik bilgiler.

Adresli loop besleme UniTalk haberleşme EN 54-5 / EN 54-17 Dahili kısa devre izolatörü Uzak gösterge (RI) desteği

İçindekiler

Ürün Tanımı Çalışma Prensibi Teknik Özellikler Bağlantı & Adresleme Montaj Detayları Kullanım Alanları Uyumlu Paneller LED & Gösterge Durumları Devreye Alma & Bakım SSS

Ürün Tanımı

Genel Bilgi

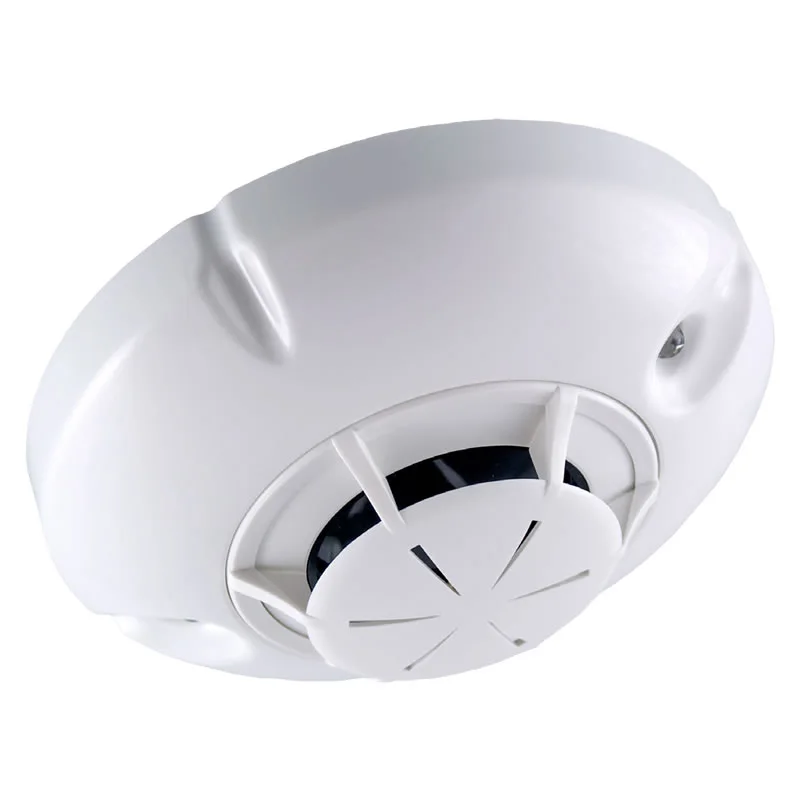

UniPOS FD 7120, interaktif (akıllı) adreslenebilir yapıda, ısı artış hızı (rate-of-rise) ve sabit sıcaklık eşiği kriterlerine göre alarm veren bir yangın dedektörüdür. Duman dedektörlerinin uygun olmadığı veya yanlış alarma yatkın olduğu alanlarda, ani sıcaklık artışlarını yakalayarak erken uyarı sağlar. Standart DB-7100 adresli taban üzerine monte edilir; EN 54-5 (ısı dedektörleri) ve EN 54-17 (kısa devre izolatörleri) gereklerini karşılar.

Dedektör dahili kısa devre izolatörü içerir. Loop hattındaki kısa devreleri otomatik izole ederek sistemin çalışmaya devam etmesini sağlar.

Çalışma Prensibi

Algoritma, Sınıflar ve Göstergeler

Diferansiyel algılama: Ortam sıcaklığındaki olağandışı hızlı yükselişi sürekli izler; hız eşiği aşıldığında alarm üretir.

Sabit eşik: Sıcaklık programlanan sınıf eşiğini (A1R/A2R/B) geçtiğinde alarm verir.

360° LED: Gözetimde periyodik kısa flash; alarmda sürekli kırmızı; arıza/izolatör durumunda hızlı flash.

Uzak gösterge (RI): Harici oda-dışı gösterge bağlantısı; dedektör alarmında harici LED de aktif olur.

Hassasiyet sınıfı panel yazılımından A1R / A2R / B olarak seçilir. Bazı sahalarda sabit sıcaklık moduna (ör. A2S) ihtiyaç duyulabilir.

Teknik Özellikler

Besleme (Loop)

15–30 V DC (adresli hat üzerinden)

Bekleme Akımı

≤ 300 μA @24V (tipik)

Alarm Akımı

≈ 2 mA (tipik)

Çalışma Sıcaklığı

-10 °C … +55 °C

Bağıl Nem

≤ %93 ±3 (40 °C, yoğuşmasız)

Koruma Sınıfı

IP43 (iç ortam kullanımı)

Algılama Sınıfı

EN 54-5: A1R / A2R / B (panelden programlanabilir)

Standart Uyumu

EN 54-5 (ısı) ve EN 54-17 (izolatör)

İzolatör

Dahili kısa devre izolatörü

Boyut / Ağırlık

Ø ≈100 mm / yükseklik ≈47 mm / ~0.10 kg (DB-7100 taban dâhil)

Haberleşme

UniPOS UniTalk (adresli, iki yönlü)

Kablo

2 telli loop, 0.8–1.5 mm² öneri; tercihen ekranlı yangın kablosu

LED

Çift kırmızı LED, 360° görünür

Uzak Gösterge

Harici RI çıkışı (oda dışı gösterge için)

Montaj Tabanı

DB-7100 adresli taban

Değerler projeye ve panele bağlı olarak değişebilir; uygulamada üretici teknik dökümanı ve EN 54-14 yerleşim kuralları referans alınmalıdır.

Bağlantı & Adresleme

Loop Bağlantı Adımları

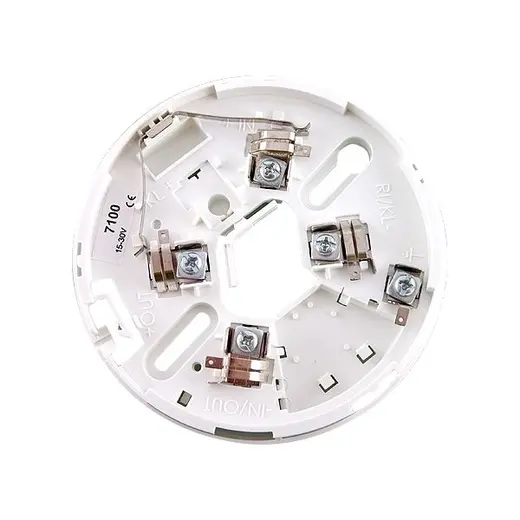

• DB-7100 tabanı tavana uygun dübel/vida ile sağlam sabitleyin.
• Panelden gelen L+ ve L- kablolarını tabandaki giriş klemenslerine bağlayın; çıkış klemensleri ile hatta devam edin.
• Ekranlı kablo kullanıyorsanız ekran örgüsünü klemense bağlamayın; tek noktadan uygun şekilde topraklayın.
• Dedektör gövdesini tabana oturtup saat yönünde çevirerek kilitleyin; gerekirse anti-sabotaj kilit pimini etkinleştirin.
• Panelden cihaz tarama/adresleme yapın; her dedektöre mantıklı bir ad ve konum ismi verin (örn. “1.Kat Mutfak – Isı”).
• Harici uzak gösterge (RI) kullanılacaksa tabandaki ilgili uçlara bağlayın (polarite ve akım gereksinimini kontrol edin).

FD 7120 yazılımsal (soft) adreslenir; üzerinde DIP adres anahtarı yoktur.

Hat Tasarımı ve Kablo Önerileri

• Yangına dayanıklı, düşük empedanslı, tercihen ekranlı 2 damarlı kablo kullanın (uzun mesafede 1.5 mm² önerilir).
• Loop hattını mümkünse kapalı döngü kurun; tek noktada arıza/kopuklukta panel diğer uçtan beslemeye devam edebilir.
• Güçlü elektromanyetik parazit kaynaklarından (asansör motoru, yüksek güçlü sürücüler) uzak güzergâh seçin; gerekiyorsa ekran topraklamasını kontrol edin.
• Hat ek/klemens noktalarında gevşeklik ve oksitlenmeye karşı periyodik kontrol yapın.

Montaj Detayları

Yer Seçimi, Yükseklik ve Kapsama

• Tavan montajı esastır; yükselen sıcak hava tavan yüzeyine ilk ulaşır.
• Maks. montaj yüksekliği (tipik): ~8 m. Daha yüksek hacimlerde ek dedektör veya alternatif algılama planlayın.
• Kapsama (tipik): ~10 m çap (~50 m²). Dedektörler arası mesafe ≤10 m, duvar mesafesi ≤5 m olacak şekilde yerleşim yapın.
• Kiriş, asma tavan bölmeleri, raf ve büyük ekipman gölgelerinden kaçının; gerekirse bölme başına ek dedektör planlayın.

Çevresel Etkiler ve Yanlış Alarm Önlemleri

• Doğal ani ısı değişimi olan noktalardan (fırın çıkışı, HVAC üfleme ağzı, yoğun güneş alan tavan) uzak konumlandırın.
• IP43 koruma: Yüksek nem/toz/açık alan için muhafaza veya uygun model tercih edin.
• Montaj sonrası boya/sıva varsa dedektörü geçici çıkarın veya maskeleyin; sensör yüzeyini kapatmayın.

Devreye Alma, Test ve Periyodik Bakım

• Adresleme sonrası ısı test spreyi veya sıcak hava ile sahada alarm testi yapın; panelden resetleyin.
• Periyodik bakım: 6–12 ayda bir görsel kontrol ve temizlik (basınçlı hava/yumuşak fırça), tozlu ortamlarda daha sık.
• Aynı şartlarda diğerlerine göre belirgin gecikmeli alarm veren cihazları kalibrasyon/değişim için ayırın.

Yapılacaklar / Yapılmayacaklar

EN 54-14 yerleşim kurallarına uyun; yüksek tavan ve bölmeli tavanlarda ek cihaz planlayın.

HVAC üfleme ağzı, fırın çıkışı, buhar bacası gibi ani ısı akımı olan noktaların yakınına montaj yapmayın.

Kullanım Alanları

Konut

Mutfak, kazan dairesi, garaj, tavan arası gibi dumanın sık/gereksiz oluştuğu alanlarda yanlış alarmı azaltır.

Ofis & Ticari

Ofis mutfağı, jeneratör-kazan odası, arşiv/depo, sigara alanı, otopark vb. mahallerde uygundur.

Otel / Endüstriyel Mutfak

Buhar ve yağ dumanının yoğun olduğu profesyonel mutfaklarda duman yerine ısı algılama tercih edilir.

Endüstriyel

Atölye, depo, hangar, un/ahşap/tozlu üretim alanları ve kaynak atölyeleri gibi geniş hacimli alanlar.

Uyumlu Yangın Alarm Panelleri

• UniPOS IFS7000 serisi adresli paneller (IFS7001/IFS7002/IFS7004 türevleri) – UniTalk protokolü ile tam uyum.
• Adres–konvansiyonel hibrit senaryolarda üreticinin öngördüğü adaptör/arayüzlerle entegrasyon planlanabilir.
• Dikkat: FD 7120 doğrudan konvansiyonel zonlara bağlanmaz; adresli loop gerektirir.

LED & Gösterge Durumları

LED Durumu Açıklama
Periyodik kısa flash Gözetim modu (yaklaşık periyodik yanıp sönme). Cihaz beslemeli ve haberleşiyor.
Sürekli kırmızı Alarm durumu. Panel ilgili adres ve konumu ekranda gösterir; senaryolar tetiklenir.
Hızlı flash Arıza/izolatör devrede. Loop kısa devresi veya hat problemi izole edilmiş olabilir.

Uzak gösterge (RI) çıkışı bağlandığında, dedektör alarmı ile harici göstergede de ışık yanar.

Devreye Alma & Periyodik Bakım

Kontrol Listesi

• Adresleme tamamlandıktan sonra her dedektörü ısı test spreyi / sıcak hava ile sahada test edin.
• Alarm teyidinden sonra panelden reset edin ve normal moda dönüşü doğrulayın.
• 6–12 ay aralıklarla temizlik (basınçlı hava/yumuşak fırça) ve görsel kontrol yapın.
• Performansı sapmış (gecikmeli alarm) cihazları kalibrasyon/değişim için ayırın.

Sıkça Sorulan Sorular

FD 7120 ile FD 7110 arasındaki fark nedir?

FD 7120 ısı artış hızı + sabit eşik prensibiyle çalışır; FD 7110 ise yalnızca sabit sıcaklık eşiğine göre alarm verir. Ani ısı yükselişlerinin beklendiği yerlerde FD 7120 tercih edilir.

Hangi sınıfı (A1R/A2R/B) seçmeliyim?

Normal oda koşulları için A1R/A2R, yüksek sıcaklıklı endüstriyel alanlar için B sınıfı uygundur. Son seçim ortam koşulları ve yönetmeliklere göre yapılmalıdır.

Maksimum montaj yüksekliği nedir?

Tipik uygulamalarda ~8 m önerilir. Daha yüksek hacimlerde ek dedektör veya alternatif algılama yöntemleri planlayın.

Duman dedektörü yerine ısı dedektörü ne zaman kullanılmalı?

Duman/buhar/tozun doğal olduğu ve yanlış alarm riskinin yüksek olduğu alanlarda; yangında önce ısının ortaya çıkmasının beklendiği yerlerde ısı dedektörü tercih edilir.

Son Not

FD 7120; adreslenebilir yapısı, EN standart uyumu ve dahili izolatörü ile profesyonel projelerde güvenilir bir ısı artış hızı algılama çözümü sunar. Projelendirme ve montajda EN 54-14 ve yerel yönetmeliklere uyun; panel yazılımında sınıf ve konum/isimlendirmeleri doğru yapılandırın.

Teknik değerler sahaya ve panel yazılımına bağlı değişebilir. Nihai kurulum ve kabul süreçlerinde üretici teknik dokümanları ve yürürlükteki yönetmelikleri referans alın.
