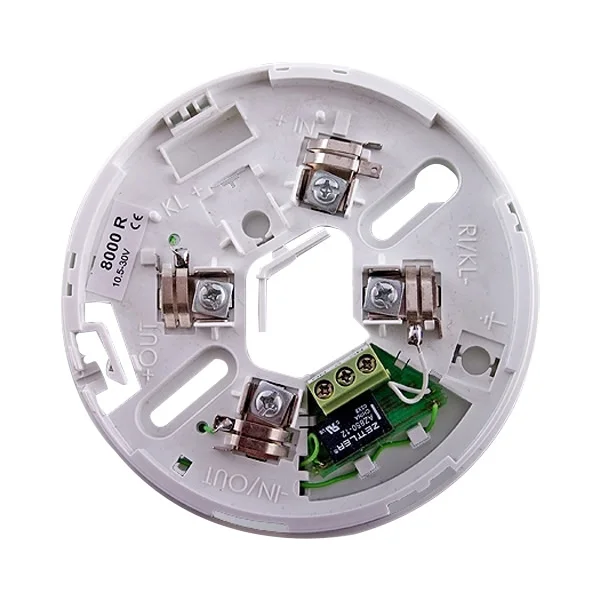

UniPOS DB 8000R Konvansiyonel Röleli Dedektör Tabanı

UniPOS DB8000R Röleli Taban

Kapsamlı Teknik Rapor ve Entegrasyon Kılavuzu

UniPOS DB8000R Röleli Taban: Hırsız Alarm Entegrasyonu Analizi

1. Temel Teknik Özellikler

Parametre Değer/Açıklama Kritik Notlar
Çalışma Gerilimi 10-30V DC Hırsız alarm panellerinin 12V/24V çıkışlarıyla uyumlu
Röle Tipi SPDT (Single Pole Double Throw) Normalde Açık (NA) + Normalde Kapalı (NK) kontak
Kontak Kapasitesi 2A @ 30V DC / 1A @ 250V AC Düşük enerjili alarm sinyalleri için optimize
Direnç Değeri 560Ω ±10% (seri direnç) Panellerin dedektör açık devre algılaması için
Terminal Blokları 6-pin (2x besleme + 4x röle çıkış) Kablo bağlantı kolaylığı
Montaj Açıklığı 60mm çapında Standart alçıpan tavanlara uyum
Çalışma Sıcaklığı -10°C ~ +55°C FD-8030 dedektörle aynı tolerans
Bağlantı Kesiti 0.5-2.5mm² Esnek kablo seçeneği

2. Çalışma Prensibi (Devre Mimarisi)

DB 8000R, klasik konvansiyonel Yangın Alarm Dedektörlerini (örneğin FD‑8030, FD‑8010) hırsız alarm sistemlerine entegre etmek için ideal bir çözümdür. Hem elektriksel hem de fiziksel röle hem yangın panellerine hem de harici sistemlere güvenilir sinyal sağlar. Montajı kolay, gereksinimleri makul ve çok yönlüdür.Devre, dedektör alarm durumuna geçtiğinde röleyi tetikler, bu da hırsız alarm panelindeki ilgili zonu açık devre durumuna getirir.DB8000R Röleli Dedektör Tabanı, yangın algılama sistemlerinde kullanılan konvansiyonel (klasik) dedektörler için özel olarak tasarlanmış bir montaj tabanıdır. Üzerinde yer alan röle çıkışı sayesinde, yangın alarmı durumunda harici sistemlere (örneğin hırsız alarm panelleri, siren, otomatik kapı kontrolü gibi) kuru kontak ile bilgi aktarımı yapabilir.Kuru kontak (NO/NC) gerektiren sistemlere çıkış vermek için kullanılır.Dedektör, duman ya da ısı algıladığında, dedektör üzerinden alarm akımı geçmeye başlar. DB8000R tabanı içinde yer alan röle modülü, bu akımı algılayarak röleyi çeker. Rölenin kuru kontakları (NO/NC) harici bir cihaza bağlanmışsa, bu cihaz alarm durumundan haberdar olur ve harekete geçer. DB8000R, UniPOS’un konvansiyonel dedektörleriyle kullanılır: FD‑8030 (Optik duman dedektörü) FD‑8010 (Sabit sıcaklık dedektörü) FD‑8020 (Artış hızı sıcaklık dedektörü) FD‑3050, FD‑3051 gibi eski nesil modellerle de uyumludur.

• Normal Durum: Röle enerjisiz → NA (Normalde Açık) ile Ortak (COM) kontaklar arasında açık devre, NK (Normalde Kapalı) ile Ortak (COM) kontaklar arasında kapalı devre bulunur. Panel, hattı normal (kapalı devre) olarak görür.
• Alarm Durumu: FD-8030 alarm verir → Röle enerjilenir → NA (Normalde Açık) ile Ortak (COM) kontakları kapanır. Panel, hattın açıldığını (alarm) veya zonun tetiklendiğini algılar.

3. Hırsız Alarm Panelleri ile Entegrasyon

Bağlantı Senaryoları:

Standart Zone Girişi (Normalde Kapalı):

Panel ZONE [+] --- DB8000R Terminal 5 (COM) Panel ZONE [-] --- DB8000R Terminal 4 (NC)

EOL (Hat Sonu Dirençli) Sistemler:

Panel ZONE [+] --- DB8000R Terminal 5 (COM) | --- [Panelin Kendi EOL Direnci] | Panel ZONE [-] --- DB8000R Terminal 4 (NC)

Uyumlu Panel Örnekleri:

Panel Markası Bağlantı Tipi Özel Notlar
Paradox Zone EOL SP5500 modülü ile uyumlu
DSC PowerSeries 560Ω yerine 2kΩ direnç gerekebilir
Honeywell Vista Serisi PGM çıkışına bağlantı önerilir
Opax Opax Serisi Doğrudan zone girişi 2.2kΩ

4. Kritik Entegrasyon Kuralları

• Enerji Tüketimi Hesaplama: Toplam Akım = (FD-8030 Alarm Akımı) + (Röle Bobin Akımı) = 55mA + 30mA = 85mA. Panelin zone çıkışının minimum 100mA kapasiteli olması gerekir.
• Direnç Uyumu: Panelin beklediği direnç değeri 560Ω'dan farklıysa, harici direnç eklenmelidir. Örnek: DSC panelleri için 2kΩ direnç paralel bağlanır.
• İzolasyon: Yangın ve hırsız alarm sistemleri ortak topraklı olmamalıdır. Endüstriyel uygulamalarda Opto-izolatör kullanımı önerilir.

5. Kurulum Prosedürü (Adım Adım)

Fiziksel Montaj ve Bağlantı:

T1: +12V/24V (Panel AUX+) T2: GND (Panel AUX-) T3: NA (Normalde Açık Kontak) T4: NC (Normalde Kapalı Kontak) T5: COM (Ortak Uç) T6: Boş

Panel Programlama:

• Zone Tipi: "Normally Closed (EOL)" veya "24 Saat Yangın" seçilmelidir.
• Alarm Tepkisi: "24Hr Fire" (Sessiz alarm veya sirenli).
• Test Periyodu: Haftalık olarak ayarlanması önerilir.

6. Sertifikasyon ve Standartlar

• EN54-17: Yangın alarmı röle modülleri standardı.
• IEC 60669-1: Elektromekanik röleler için güvenlik.
• EMC Direktifi: 2014/30/AB (Elektromanyetik uyumluluk).
• RoHS 3: 2015/863/EU (Tehlikeli madde kısıtlaması).

7. Avantajlar ve Sınırlamalar

Avantajlar:

• FD-8030 ile tak-çalıştır uyum.
• Mekanik rölenin 100.000 çalışma ömrü.
• Schottky diyot ile ters polarite koruması.

Sınırlamalar:

• Yüksek akımlı sistemlerde (≥3A) ara röle gereksinimi.
• Aşırı nemli ortamlarda kontak oksidasyon riski.
• Sadece konvansiyonel dedektörlerle çalışır (adresli sistemler için uygun değildir).

8. Bakım ve Arıza Giderme

Arıza Belirtisi Olası Neden Çözüm
Sürekli alarm durumu Röle kontak yapışması Kontak temizleme veya değişim
Panel "Open Zone" uyarısı Kırık röle bobini Bobin direncini ölç (350Ω±10%)
Aralıklı alarm kesintileri Zayıf terminal bağlantısı Terminalleri sıkma ve kontrol etme
Dedektör LED'i yanmıyor Taban besleme hatası T1-T2 gerilimini kontrol et

9. Proje İpuçları

• Kablo Seçimi: Shielded (ekranlı) kablo kullanın (CAT6 önerilir).
• Parafudr: Elektriksel gerilim dalgalanmalarına karşı terminal 1-2 arasına varistör ekleyin.
• Konfigürasyon: Çoklu dedektörlerde DB8000DR (diyotlu) taban kullanarak elektriksel izolasyon sağlayın.

İndirilebilir Unipos Teknik Dökümanları ve Katalogları

• FS4000 Konvansiyonel Serisi Kullanim Klavuzu İngilizce
• FS4000 Konvansiyonel Yangın Alarm Paneli Serisi Kullanim Klavuzu Türkçe
• Unipos FS4000 Konvansiyonel Yangın Alarm Paneli Serisi Ön Panel Servis Talimati İngilizce
• Unipos FS4000 Konvansiyonel Yangın Alarm Paneli Serisi Ön Panel Servis Talimati Türkçe
• Opax Unipos Yangın Alarm Paneli Kataloğu
• Opax Unipos IFS 7002 Adresli 1/2/4 Looplu Adreslenebilir Yangın Alarm İhbar Paneli Türkçe Kullanım Klavuzu
• Unipos FS4000 2/4/6/8 Bölgeli Konvansiyonel Yangın Alarm Paneli Broşürü
• Unipos EN-54 Sertifikaları

Konvansiyonel Optik Duman Dedektörü: Nedir, Nasıl Çalışır, Nerelerde Kullanılır? [Kapsamlı Rehber]

Yangın güvenliği, can ve mal kaybını önlemenin en kritik unsurlarından biridir. Bu alandaki en önemli cihazlardan biri optik duman dedektörleridir. Özellikle "konvansiyonel" tip, maliyet etkinliği ve güvenilirliği ile en yaygın kullanılan türdür. Bu yazımızda, konvansiyonel optik duman dedektörleri hakkında bilmeniz gereken her şeyi detaylarıyla aktaracağız.

Konvansiyonel Optik Duman Dedektörü Nedir?

Konvansiyonel duman dedektörü, yangının ilk aşamalarında ortaya çıkan duman partiküllerini algılayarak alarm sistemine bilgi ileten temel bir yangın güvenlik cihazıdır.

• Fiziksel Yapı: Genellikle plastik bir muhafaza içinde bir ışık kaynağı (LED) ve bir ışık algılayıcısı (fotosel veya foto diyot) bulunur.
• Konvansiyonel Farkı: Bu sistemde, bir veya daha fazla dedektör bir "bölge" (zone) olarak gruplandırılır ve yangın alarm paneline bu şekilde bağlanır. Alarm durumunda kontrol paneli, sinyalin hangi bölgeden (zone) geldiğini gösterir, ancak o bölge içindeki hangi dedektörden geldiğini bireysel olarak belirtmez.

Kısaca: Sadece "hangi bölgeden" alarm geldiği anlaşılır, "hangi cihazdan" geldiği adreslenemez.

Nasıl Çalışır?

Konvansiyonel optik duman dedektörleri, temel olarak "Işık Saçılması" (Light Scattering) prensibiyle çalışır.

Dedektörün içindeki LED ışık kaynağı ve ışık alıcısı, normal şartlarda birbirini doğrudan görmeyecek şekilde konumlandırılmıştır. Ortamda duman olmadığında, LED'den yayılan ışık huzmesi alıcıya ulaşmaz ve sistem normal durumdadır. Ancak ortama duman partikülleri girdiğinde, bu partiküller ışık huzmesine çarparak onu dağıtır ve saçılmasına neden olur. Saçılan ışığın bir kısmı alıcıya (fotosele) ulaşır. Bu durum, cihaz tarafından bir tehlike olarak algılanır ve alarm durumuna geçilir.

Çalışma Prensibi Simülasyonu:

[LED] -----> (Temiz Hava) -----> [FOTOSEL] --> SİNYAL YOK [LED] --\ (Dumanlı Hava) /-> [FOTOSEL] --> ALARM! \--> SAÇILAN IŞIK --->/

Görsel: Duman partikülleri ışığı saçarak fotosele ulaştırır.

Optik Duman Alarmları Nasıl Çalışır? Resimli Açıklama

Optik duman alarmı (foto-elektrik duman alarmı olarak da adlandırılır) ışık saçılımı prensibini kullanarak çalışır. Duman dedektörü, duman parçacıklarını kontrol etmek için her 10 saniyede bir sensör odasına bir ışık demeti gönderen darbeli bir kızılötesi LED içerir.

Adım 1: Duman Optik Odaya Giriyor

Bir yangın çıktığında duman, optik duman üzerinde açık olan havalandırma deliklerinden optik odaya girecektir. Bu havalandırma deliklerinden böceklerin de girdiğini bildiğimiz için, Opax Optik duman dedektörlerinde anti-pest yani böcek koruma dizaynı bulunmaktadır. Anti-pest dizaynı olmayan dedektörlerde belirli bir süre sonra devamlı yanlış alarm alabilirsiniz.

Adım 2: Kızılötesi Işık Saçılıyor veya Kesiliyor

Duman partikülleri kızılötesi ışığının kesilmesine, yayılmasına, yansımasına (saçılmasına) sebep olur ve fotodiyot Reseptör kızılötesi ışığı göremez. (Resimdeki Kırmızı Led=Light Emitting Diode veya lazer ışığı da olabilir; sarı Renkli olan Fotodiyot reseptördür, ışığı algılar, ışık değişimini gözler)

Duman optik odaya girerken, duman partikülleri kızılötesi ışık demetinin kesilmesine ve yayılmasına neden olur, fotodiyot Reseptörde kesilen ışığı fark etmeye yarar.

Adım 3: Alarm Aktif Hale Geliyor

Alarm Sesi çıkararak, aynı anda kontrol paneline sinyal göndererek ve kendi üzerindeki sireni çaldırır. Normalde, dedektördeki fotoelektrik hücreye ulaşan ışık miktarı temiz havada düzgün bir şekilde gelir. Eğer duman veya partikül yoksa hücre normal seviyede ışık algılar. Işık seviyesi belirgin şekilde düşerse, dedektör alarmı devreye sokar.

Saçılan, kesilen, yansıyan ışık, fotodiyot reseptör tarafından fark edilir, entegre devreye bir sinyal gönderilir ve bu da bina/ev/işyeri sakinlerini yangına karşı uyaran alarmın çalmasına neden olur.

Optik Duman Alarmlarının Yerleştirilebileceği Yerler

Optik duman alarmları yatak odalarına ve oturma odalarına ve zemin kat koridoruna yerleştirilebilir. Optik teknoloji, alarmların pişirme dumanından kaynaklanan yanlış alarmlara karşı daha az eğilimli olmasını sağlar. Yani mutfaklarda kızartma yaparken, fırından çıkan buhar veya duman gibi durumlarda yanlış alarm riski daha düşüktür.

Nerelerde Kullanılır?

Konvansiyonel duman dedektörleri, özellikle küçük ve orta ölçekli yapılarda yaygın olarak tercih edilir:

• Ofis binaları ve apartmanlar
• Okullar ve spor salonları
• Mağazalar ve marketler
• Oteller ve hastane koridorları
• Evler
• Küçük üretim alanları
• Depo ve arşiv odaları (tozsuz ortamlar)

Uyarı: Tozlu, buharlı ya da duman oluşumunun doğal olduğu mutfak, boyahane gibi partikül yoğun ortamlarda yanlış alarmları önlemek için ısı dedektörleri tercih edilmelidir.

Konvansiyonel Duman Dedektörünün Faydaları

• Erken Uyarı: Henüz alevlenme başlamadan, yangının ilk evresindeki dumanı algılar.
• Hayat Kurtarır: İnsanların binayı güvenle tahliye etmesi için kritik zaman kazandırır.
• Maliyet Etkin: Adresli sistemlere kıyasla genellikle %30-50 daha ekonomiktir.
• Kolay Kurulum ve Kullanım: Kablolama ve programlama ihtiyacı olmaması nedeniyle montajı daha basittir.
• Yüksek Güvenilirlik: TS EN 54-7 gibi ilgili standartlara uygun olarak üretilirler.
• Yangına Karşı İlk Savunma Hattı: Yangına karşı ilk ve en önemli savunma hattını oluşturur.

Hangi Kablo Kullanılır?

Konvansiyonel yangın sistemlerinde kablo seçimi, sistemin güvenilirliği için hayati önem taşır.

• Kablo Tipi: J-H(St)H FE180 gibi FRNC (Alev Geciktirici, Halojensiz, Duman Üretmeyen) özellikli yangın kabloları kullanılmalıdır.
• Kablo Kesiti: Genellikle 2x1.5 mm² veya 2x2.5 mm² kesitinde bakır iletkenli kablolar tercih edilir.
• Renk Kodlaması: Genellikle alarm hattı için Kırmızı (+) ve Siyah (-) kullanılır.
• Sonlandırma Direnci: Hattın sonundaki dedektörde, sistemin hat kopukluğunu algılayabilmesi için bir sonlandırma direnci (Genellikle 4.7kΩ veya 6.8kΩ) kullanılır.

Tavsiye ve Uyarı: Kablolama sırasında panel ile dedektör arasına kesintisiz hat çekilmelidir; herhangi bir priz ya da ara bağlantı önerilmez. Yangın esnasında eriyerek sistemi devre dışı bırakabilecek standart PVC kablolar kesinlikle KULLANILMAZ!

Konvansiyonel ile Adresli Optik Duman Dedektörü Arasındaki Fark Nedir?

Özellik Konvansiyonel Dedektör Adresli Dedektör
Alarm Bilgisi Sadece Bölge (Zone) Alarmı Verir Tam Dedektör Adresini Gösterir
Kablolama Daha basit (Hat Tipi) Daha karmaşık (Döngü/Loop)
Maliyet Daha Düşük Daha Yüksek
Arıza Tespiti Zor (Tüm bölgeyi kontrol etmek gerekir) Kolay (Noktasal olarak cihaz bazlı)
İzleme Sınırlı (Sadece alarm/hata) Detaylı (Kirlilik seviyesi vb. izlenebilir)
Programlama Gerekmez Gerekli
Uygulama Alanı Küçük-orta ölçekli yapılar Büyük ve karmaşık yapılar

Montajda Dikkat Edilmesi Gereken Kritik Hususlar

• Dedektörler daima tavana monte edilmelidir.
• Tavan yüksekliği ≤ 6m ise düz tavana, >6m ise duvara veya asma tavana monte edilebilir.
• Dumanın birikebileceği, hava akımının olmadığı ölü noktalara yerleştirilmelidir.
• Kiriş altlarına, klima ve havalandırma menfezlerine veya vantilatör yakınına montaj yapılmamalıdır. Hava menfezlerinden en az 1.5 metre uzakta olmalıdır.
• Duvar ile tavan birleşim köşelerinden en az 50 cm içeriye yerleştirilmelidir.
• Doğrudan güneş ışığı veya güçlü spot lambalar alan yerlere montaj, yanlış alarm riski oluşturabileceğinden kaçınılmalıdır.
• Periyodik test ve temizlik (3-6 ayda bir) mutlaka yapılmalıdır.

Kaç m² Alan İçin Kaç Dedektör Gereklidir? (TS EN 54-14'e göre)

• Standart Kural: Bir duman dedektörünün kapsama alanı yaklaşık 60-80 m² olarak kabul edilir.
• Tavan Yüksekliği Etkisi:

• ≤ 3m Tavan Yüksekliği → Maksimum 80 m²
• 3m - 6m Tavan Yüksekliği → Maksimum 60 m²
• 6m - 9m Tavan Yüksekliği → Maksimum 40 m²

• Dedektörler Arası Mesafe:

• Maksimum yatay mesafe 9 metre olmalıdır. (Düz tavanda ideal aralık 7.5 metredir)

• Duvarla Arasındaki Mesafe:

• Duvarla dedektör arasındaki mesafe minimum 0.5 metre olmalıdır.

Örnek Hesaplama: Tavan yüksekliği 2.8 metre olan 200 m²'lik bir ofis için; 200 / 80 = 2.5, yani en az 3 adet duman dedektörü yaklaşık 7.5 metre aralıklarla kullanılmalıdır.

Periyodik Bakım Önerileri

• Aylık Test: Test spreyi veya magneti ile ayda 1 kez test yapılmalıdır.
• 6 Aylık Temizlik: 6 ayda bir dedektörün dış yüzeyi hafif nemli bir bezle temizlenmelidir.
• Yıllık Profesyonel Bakım: Yılda bir kez yetkili servis tarafından profesyonel bakım yapılmalıdır.
• Kullanım Ömrü: Dedektörlerin ortalama ömrü 10 yıldır. Bu sürenin sonunda değiştirilmeleri şiddetle önerilir.

Sonuç

Konvansiyonel optik duman dedektörleri, özellikle küçük ve orta ölçekli yapılarda temel yangın güvenliği ihtiyacını karşılamak için ideal, uygun maliyetli ve kurulumu kolay çözümlerdir. Doğru dedektör seçimi, standartlara uygun kablolama ve doğru montaj ile mülklerinizdeki can ve mal kaybı riskini minimuma indirebilirsiniz. Yangının ilk belirtilerini hızlı bir şekilde algılayarak hayat kurtarırlar ve bu nedenle yangın güvenliğinin vazgeçilmez bir parçasıdırlar.

Sık Sorulan Sorular

Konvansiyonel dedektör panelde bireysel olarak görülebilir mi?

Hayır, sadece bağlı olduğu zone (bölge) üzerinden alarm veya hata bilgisi görüntülenebilir.

Dedektör ışığı neden sürekli yanıyor?

Bu durum genellikle cihazın alarm durumunda olduğunu gösterir. Ayrıca kirlendiğini veya bir arıza meydana geldiğini de belirtebilir. Cihaz temizlenmeli ya da teknik servis tarafından kontrol edilmelidir.

Kapalı alanda sigara içilmesi dedektörü tetikler mi?

Evet, eğer duman yeterince yoğunsa ve doğrudan dedektörün algılama haznesine ulaşırsa, cihaz bunu yangın olarak algılayıp yanlış alarm verebilir.

Optik Duman Dedektörü ile Isı Dedektörü arasındaki temel fark nedir?

Optik duman dedektörleri, duman partiküllerini algılayarak yavaş ve için için yanan (tütme evresi olan) yangınları çok erken bir aşamada fark eder. Isı dedektörleri ise ortam sıcaklığındaki ani artışı veya belirli bir sıcaklık seviyesinin (örn. 60°C) aşılmasını algılar. Mutfak, kazan dairesi, otopark gibi normalde de duman, toz veya buhar olabilen yerlerde yanlış alarmları önlemek için ısı dedektörleri daha uygundur.

Mutfaktaki yemek buharı veya banyodaki su buharı dedektörü tetikler mi?

Evet, yoğun buhar, optik dedektörler tarafından duman partikülü gibi algılanabilir ve yanlış alarmlara neden olabilir. Bu nedenle mutfak, banyo, çamaşır odası gibi yoğun buhar riski olan alanlarda optik duman dedektörü yerine ısı dedektörü kullanılması şiddetle tavsiye edilir.

Dedektörlerin bir son kullanma tarihi var mıdır? Ne zaman değiştirilmelidir?

Evet. İçindeki elektronik sensörlerin zamanla hassasiyetini kaybetmesi veya kirlenmesi nedeniyle duman dedektörlerinin üretim tarihinden itibaren ortalama 10 yıl içinde yenileriyle değiştirilmesi gerekir. Bu, güvenilir çalışmanın devamı için kritik bir bakım kuralıdır.

Dedektörü tavan rengine uyması için boyayabilir miyim?

Kesinlikle hayır. Dedektör kasasının boyanması, dumanın içeri girmesi için tasarlanmış olan delikleri tıkayabilir ve sensörün işlevini tamamen engeller. Bu, dedektörün gerçek bir yangın anında çalışmamasına neden olur. Dedektörler hiçbir şekilde boyanmamalı veya modifiye edilmemelidir.

"Hat Sonu Direnci" nedir ve neden bu kadar önemlidir?

Hat sonu direnci, bir alarm bölgesindeki (zone) en son dedektörün bağlantı noktalarına takılan küçük bir elektronik bileşendir. Yangın alarm panelinin, hattın sağlam olduğunu ve bir kablo kopukluğu olmadığını sürekli olarak elektriksel olarak denetlemesini sağlar. Bu direnç olmazsa veya yanlış bir yere takılırsa, sistem kablo kopukluğunu algılayamaz ve olası bir yangında o bölgedeki dedektörler işlevsiz kalabilir.

Dedektörün üzerindeki kırmızı ışık neden düzenli aralıklarla yanıp sönüyor?

Bu tamamen normal bir durumdur. Çoğu konvansiyonel dedektör, sisteme bağlı olduğunu ve düzgün çalıştığını belirtmek için belirli aralıklarla (genellikle 8 ila 15 saniyede bir) LED ışığını kısa bir an için yakıp söndürür. Bu, "cihaz hayatta" sinyalidir. Alarm durumunda bu ışık sürekli olarak yanacaktır.
