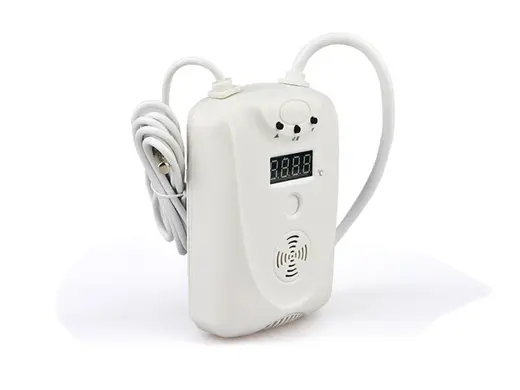

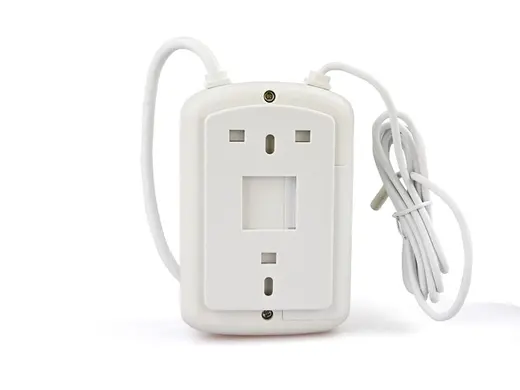

TEMPE-2015 Ayarlanabilir Termostat (Isı Sensörü)

Ortam Sıcaklığını Takip Eden, Belirlenen Sıcaklık Değerlerinde Röle Çıkışı Veren Akıllı Isı Alarm Sensörü

TEMPE-2015 Ayarlanabilir Termostat (Isı Sensörü), bulunduğu ortamın sıcaklığını sürekli olarak ölçen, sıcaklık belirlenen alt veya üst seviyeye ulaştığında alarm durumuna geçerek röle çıkışı veren profesyonel bir sıcaklık izleme cihazıdır.

Bu cihaz; elektrik panoları, server odaları, teknik odalar, depolar, yazlık evler, pompa odaları, kazan dairesi çevresi, ofisler, mağazalar, arşiv odaları, oteller, okullar, bankalar, kütüphaneler ve alarm sistemleriyle entegre sıcaklık kontrol uygulamaları için kullanılabilir.

TEMPE-2015’in temel mantığı çok basittir:

Ortam sıcaklığı sizin belirlediğiniz değere ulaşırsa cihaz röle çıkışı verir.

Bu röle çıkışı sayesinde alarm paneli, siren, otomasyon sistemi veya farklı bir kontrol cihazı tetiklenebilir. Yani cihaz sadece sıcaklığı ekranda göstermez; aynı zamanda belirlediğiniz sıcaklık sınırı aşıldığında veya altına düşüldüğünde dış sisteme sinyal gönderebilir.

Yüksek Sıcaklık Alarmı

+25°C ile +100°C arası yüksek sıcaklık alarm seviyesi ayarlanabilir.

Düşük Sıcaklık Alarmı

-10°C ile +25°C arası düşük sıcaklık alarm seviyesi ayarlanabilir.

Röle Çıkışı

Alarm paneli, siren, otomasyon sistemi veya farklı kontrol cihazları tetiklenebilir.

LED Ekran

Ortam sıcaklığı cihaz üzerindeki 4 haneli LED ekran üzerinden takip edilebilir.

TEMPE-2015 Ne İşe Yarar?

TEMPE-2015, ortam sıcaklığını takip etmek ve sıcaklık belirli bir seviyeye geldiğinde uyarı almak için kullanılır.

Örneğin bir elektrik panonuz var. Pano normalde 30°C civarında çalışıyor. Ancak bir kablo gevşemesi, sigorta ısınması, kontaktör arızası veya havalandırma problemi nedeniyle pano içi sıcaklık 55°C’ye çıkarsa bunu erken fark etmek istersiniz. TEMPE-2015 cihazını yüksek sıcaklık alarmı 55°C olacak şekilde ayarlarsınız. Ortam sıcaklığı 55°C’ye ulaştığında cihaz röle çıkışı verir ve alarm paneliniz bunu alarm olarak algılayabilir.

Başka bir örnek düşünelim. Bir yazlık eviniz var ve kışın kullanılmıyor. Su borularının donmasından endişe ediyorsunuz. Ortam sıcaklığı +5°C’nin altına düşerse haber almak istiyorsunuz. TEMPE-2015 cihazında düşük sıcaklık alarmını +5°C olarak ayarlarsınız. Ortam sıcaklığı +5°C’nin altına düştüğünde cihaz röle çıkışı verir.

1. Sıcaklık yükselirse alarm almak için

Elektrik panosu, server odası, depo, teknik oda veya makine odası gibi alanlarda ortam sıcaklığı yükseldiğinde uyarı almak için kullanılır.

2. Sıcaklık düşerse alarm almak için

Yazlık ev, pompa odası, su borusu geçen alanlar veya donma riski bulunan yerlerde ortam sıcaklığı düştüğünde uyarı almak için kullanılır.

Bu iki kullanım birbirinden farklıdır ve cihazın ayarları da buna göre yapılır.

Bu Cihaz Ne İşe Yarar?

Ortam sıcaklığını takip eder.

Sıcaklık yükseldiğinde alarm çıkışı verebilir.

Sıcaklık düştüğünde alarm çıkışı verebilir.

Röle çıkışı ile alarm paneli, siren veya otomasyon sistemi tetikleyebilir.

Bu Cihaz Ne Değildir?

Bu bölüm son kullanıcı için çok önemlidir. Çünkü TEMPE-2015 birçok kişi tarafından duman dedektörü, yangın dedektörü veya kombi termostatı gibi düşünülebilir. Bu doğru değildir.

TEMPE-2015 duman dedektörü değildir. Sigara dumanını, yangın dumanını, buharı veya havadaki partikülleri algılamaz.

TEMPE-2015 gaz dedektörü değildir. Doğalgaz, LPG, karbonmonoksit veya zehirli gaz algılamaz.

TEMPE-2015 alev dedektörü değildir. Alevi, ışımayı veya yangın ışığını algılamaz.

TEMPE-2015 klasik oda termostatı değildir. Klima, kombi veya yerden ısıtma sistemlerinde konfor sıcaklığı ayarlamak için kullanılan hassas oda termostatı gibi düşünülmemelidir.

TEMPE-2015’in asıl amacı sıcaklık alarmı vermektir. Yani ortam sıcaklığı belirlenen değerin üstüne çıktığında veya altına düştüğünde röle çıkışı vererek harici bir sistemi tetikler.

TEMPE-2015’i En Basit Şekilde Böyle Düşünün

“Bu cihaz sıcaklığı takip eder. Sıcaklık benim belirlediğim seviyeye gelirse bana alarm çıkışı verir.”

TEMPE-2015 Nasıl Çalışır?

Cihaz üzerinde sıcaklığı ölçen bir NTC ısı sensörü bulunur. Bu sensör ortam sıcaklığını algılar. Cihazın LED ekranı mevcut sıcaklığı gösterir. Kullanıcı cihaz üzerindeki tuşlar ile yüksek sıcaklık alarmı, düşük sıcaklık alarmı, kalibrasyon ve röle gecikme süresi ayarlarını yapabilir.

Cihazın çalışma mantığı şu şekildedir:

Cihaz enerji alır. Açılış sırasında LED ekran kontrol amaçlı yanar.

Hazırlık sürecine girer. Cihaz ısınma / hazırlık sürecinden sonra normal bekleme durumuna geçer.

Ekranda mevcut sıcaklık gösterilir. Bu aşamada cihaz ortam sıcaklığını takip eder.

Alarm değeri aşılırsa röle tetiklenir. Röle çıkışı alarm paneli veya otomasyon sistemine sinyal gönderebilir.

Kullanıcı cihazın alarm değerlerini ayarlar. Örneğin yüksek sıcaklık alarmı 55°C yapılır. Ortam sıcaklığı 55°C’ye ulaştığında cihaz alarm durumuna geçer. Alarm durumunda ekranda sıcaklık değeriyle birlikte yüksek sıcaklık alarmını gösteren işaret yanıp söner ve cihazın rölesi tetiklenir.

Aynı şekilde düşük sıcaklık alarmı +5°C yapılırsa, ortam sıcaklığı +5°C’nin altına düştüğünde cihaz düşük sıcaklık alarmı verir ve röle çıkışını aktif eder.

Bu röle çıkışı alarm paneline bağlanabilir. Böylece alarm paneli bu sıcaklık olayını bir zon tetiklemesi olarak algılar. Panelinize bağlı siren, mobil bildirim veya alarm izleme merkezi varsa, sistem buna göre uyarı verebilir.

Cihazın Ayarları ve Anlamları

Ayar Kodu Anlamı Ayar Aralığı Kullanım Mantığı
SH Yüksek sıcaklık alarm ayarı +25°C ile +100°C arası Sıcaklık yükseldiğinde alarm almak için kullanılır.
SL Düşük sıcaklık alarm ayarı -10°C ile +25°C arası Sıcaklık düştüğünde alarm almak için kullanılır.
SC Sıcaklık kalibrasyon ayarı ±10°C Cihazın gösterdiği sıcaklığı düzeltmek için kullanılır.
St Röle gecikme süresi 0 ile 255 saniye arası Alarm oluştuğunda rölenin ne kadar gecikmeyle çalışacağını belirler.

1. SH — Yüksek Sıcaklık Alarm Ayarı

SH, cihazın yüksek sıcaklık alarm değeridir.

Ayar aralığı: +25°C ile +100°C arasıdır.

Bu şu anlama gelir:

Cihaz yüksek sıcaklık alarmında en düşük +25°C değerine ayarlanabilir. Yani sıcaklık +25°C, +30°C, +35°C, +40°C, +55°C, +70°C veya +100°C gibi değerlere ulaştığında alarm vermesi sağlanabilir.

Örneğin:

SH değeri +55°C yapılırsa, ortam sıcaklığı +55°C’ye ulaştığında cihaz alarm verir.

SH değeri +35°C yapılırsa, ortam sıcaklığı +35°C’ye ulaştığında cihaz alarm verir.

SH değeri +25°C yapılırsa, ortam sıcaklığı +25°C’ye ulaştığında cihaz yüksek sıcaklık alarmı verir.

Burada önemli nokta şudur:

Yüksek sıcaklık alarmı +25°C’den başlar. Yani cihazı “+5°C’ye çıkınca alarm versin” şeklinde ayarlamak mümkün değildir. Çünkü +5°C değeri yüksek sıcaklık alarm ayar aralığının içinde değildir.

2. SL — Düşük Sıcaklık Alarm Ayarı

SL, cihazın düşük sıcaklık alarm değeridir.

Ayar aralığı: -10°C ile +25°C arasıdır.

Buradaki ifade çok önemlidir. Kılavuzdaki “-10~25” ifadesi, eksi 10 derece ile artı 25 derece arası anlamına gelir.

Yani cihazın düşük sıcaklık alarmı şu değerlerde ayarlanabilir:

-10°C -5°C 0°C +3°C +5°C +10°C +15°C +20°C +25°C

Bu ayar sıcaklık düştüğünde alarm almak içindir.

Örneğin:

SL değeri +5°C yapılırsa, ortam sıcaklığı +5°C’nin altına düştüğünde cihaz alarm verir.

SL değeri +10°C yapılırsa, ortam sıcaklığı +10°C’nin altına düştüğünde cihaz alarm verir.

SL değeri 0°C yapılırsa, ortam sıcaklığı 0°C’nin altına düştüğünde cihaz alarm verir.

SL değeri -5°C yapılırsa, ortam sıcaklığı -5°C’nin altına düştüğünde cihaz alarm verir.

Bu bölüm özellikle donma riski, soğuk ortam takibi, yazlık evler, su boruları, pompa odaları ve ısıtılması gereken alanlar için önemlidir.

3. SC — Sıcaklık Kalibrasyon Ayarı

SC, cihazın gösterdiği sıcaklığı düzeltmek için kullanılır.

Ayar aralığı: ±10°C

Örneğin ortamda güvenilir bir termometre ile ölçüm yaptınız ve gerçek sıcaklık +25°C çıktı. Ancak TEMPE-2015 ekranda +27°C gösteriyor. Bu durumda cihaz 2°C fazla gösteriyor demektir. SC ayarı ile bu fark düzeltilebilir.

Başka bir örnek:

Gerçek sıcaklık +25°C ama cihaz +23°C gösteriyor. Bu durumda cihaz 2°C eksik gösteriyor demektir. Kalibrasyon ayarı ile cihazın gösterdiği değer düzeltilebilir.

Kalibrasyon özellikle hassas kullanımda önemlidir. Çünkü cihazın alarm vereceği sıcaklık, ölçtüğü değere göre belirlenir. Eğer cihaz yanlış sıcaklık gösteriyorsa alarm da beklediğiniz değerde çalışmayabilir.

4. St — Röle Gecikme Süresi

St, alarm oluştuğunda rölenin ne kadar gecikme ile çalışacağını belirler.

Ayar aralığı: 0 ile 255 saniye arasıdır.

Fabrika ayarı genellikle 3 saniyedir.

Bu ayar, ani ve kısa süreli sıcaklık değişimlerinde gereksiz alarm oluşmasını azaltmak için kullanılır.

Örneğin:

St değeri 0 yapılırsa röle hemen tetikler.

St değeri 3 yapılırsa röle 3 saniye gecikmeyle tetikler.

St değeri 10 yapılırsa röle 10 saniye gecikmeyle tetikler.

St değeri 30 yapılırsa cihaz, sıcaklık alarm seviyesine geldikten sonra röleyi 30 saniye gecikmeli tetikler.

Kılavuzdaki bilgiye göre değer 255 yapılırsa, röle alarmdan sonra otomatik resetlenmeyebilir ve cihazın tekrar enerjisinin kesilip verilmesi gerekebilir. Bu nedenle standart alarm paneli kullanımlarında genellikle 3–10 saniye arası daha pratik bir tercih olabilir.

Sıcaklık Ayarlarını Son Kullanıcı Nasıl Anlamalı?

Bu cihazda iki farklı alarm mantığı vardır:

Sıcaklık yükselirse alarm almak

Bunun için SH ayarı kullanılır.

Örnek:

“Server odam +35°C’ye çıkarsa alarm versin.”

Bu durumda SH ayarı +35°C yapılır.

Örnek:

“Elektrik panom +55°C’ye çıkarsa alarm versin.”

Bu durumda SH ayarı +55°C yapılır.

Örnek:

“Depom +40°C’ye çıkarsa alarm versin.”

Bu durumda SH ayarı +40°C yapılır.

Sıcaklık düşerse alarm almak

Bunun için SL ayarı kullanılır.

Örnek:

“Yazlık evim +5°C’nin altına düşerse alarm versin.”

Bu durumda SL ayarı +5°C yapılır.

Örnek:

“Pompa odam 0°C’nin altına düşerse alarm versin.”

Bu durumda SL ayarı 0°C yapılır.

Örnek:

“Teknik odam +15°C’nin altına düşerse alarm versin.”

Bu durumda SL ayarı +15°C yapılır.

En Çok Karıştırılan Konu: +5°C Meselesi

Son kullanıcıların en çok karıştırdığı konu şudur:

“Ben cihazı +5°C’ye ayarlarsam sıcaklık +5°C’ye çıkınca mı alarm verir?”

Cevap: Hayır.

+5°C değeri, düşük sıcaklık alarmı olan SL tarafında kullanılır. Yani +5°C’ye ayarladığınızda cihaz sıcaklık +5°C’ye çıkınca değil, +5°C’nin altına düşünce alarm verir.

Örnek olarak açıklayalım:

SL = +5°C ise:

Ortam +10°C ise alarm yoktur.

Ortam +7°C ise alarm yoktur.

Ortam +5°C civarına geldiğinde cihaz alarm sınırına yaklaşır.

Ortam +4°C olursa düşük sıcaklık alarmı oluşur.

Ortam +3°C olursa alarm devam eder.

Ortam 0°C olursa alarm devam eder.

Yani +5°C ayarı, donma öncesi uyarı için kullanılır.

Ama “ortam +3°C iken +5°C’ye çıkarsa alarm versin” şeklinde bir kullanım bu cihazın standart mantığında yoktur. Çünkü +5°C, yüksek sıcaklık alarmı olarak ayarlanamaz. Yüksek sıcaklık alarmı +25°C’den başlar.

Kullanım Alanları ve Detaylı Senaryolar

1. Elektrik Panosu Aşırı Isınma Alarmı

Elektrik panoları, sıcaklık riskinin en ciddi olduğu alanlardan biridir. Kablo gevşemesi, sigorta ısınması, kontaktör arızası, aşırı yüklenme, havalandırma eksikliği veya pano içinde biriken toz sıcaklığın yükselmesine neden olabilir.

TEMPE-2015 elektrik panosu içine veya pano çevresine monte edilerek pano sıcaklığı takip edilebilir.

Örnek senaryo:

Bir işletmenin ana elektrik panosu normalde +35°C civarında çalışıyor. Ancak bir bağlantı gevşediğinde pano içinde sıcaklık +55°C’ye çıkabiliyor. Bu durum ileride yangın riski oluşturabilir. TEMPE-2015 cihazının SH değeri +55°C yapılır. Sıcaklık +55°C’ye ulaştığında cihaz röle çıkışı verir. Bu röle alarm paneline bağlıysa panel alarm verir.

Önerilen ayar:

SH: +50°C ile +60°C arası

Önerilen gecikme:

St: 3 ile 10 saniye arası

Bu kullanımda cihaz yangını algılamak için değil, yangın oluşmadan önce sıcaklık artışını fark etmek için yardımcı uyarı amacıyla kullanılır.

2. Server Odası ve Network Odası Klima Arızası Takibi

Server odaları sürekli serin tutulması gereken alanlardır. Klima arızalanırsa sıcaklık hızlı şekilde yükselir. Server cihazları, modemler, switchler, kayıt cihazları ve network ekipmanları yüksek sıcaklıktan zarar görebilir.

TEMPE-2015 bu alanlarda erken uyarı için çok faydalıdır.

Örnek senaryo:

Bir server odası normalde +22°C’de çalışıyor. Klima arızalanırsa oda sıcaklığı +30°C’ye çıkıyor. Siz cihazın SH değerini +30°C yaparsınız. Oda +30°C’ye ulaştığında cihaz röle çıkışı verir. Alarm paneli tetiklenir ve kullanıcıya bildirim gider.

Daha toleranslı kullanım için SH değeri +35°C de yapılabilir.

Önerilen ayar:

SH: +30°C ile +35°C arası

Önerilen gecikme:

St: 5 ile 10 saniye arası

Bu sayede sıcaklık çok yükselmeden erken müdahale imkanı oluşur.

3. Depo Sıcaklık Takibi

Depolarda birçok ürün sıcaklıktan etkilenebilir. Elektronik cihazlar, bataryalar, kablolar, plastik ürünler, medikal olmayan hassas ürünler, arşiv evrakları veya ambalajlı malzemeler çok sıcak veya çok soğuk ortamda zarar görebilir.

TEMPE-2015 depolarda hem yüksek sıcaklık hem düşük sıcaklık alarmı için kullanılabilir.

Örnek sıcaklık yükselmesi senaryosu:

Depoda sıcaklık yaz aylarında +40°C’ye çıkarsa ürünlerin zarar görme riski var. SH değeri +40°C yapılır. Depo sıcaklığı +40°C’ye ulaştığında alarm alınır.

Örnek sıcaklık düşmesi senaryosu:

Depoda sıcaklık +5°C’nin altına düşerse bazı ürünler zarar görebilir. SL değeri +5°C yapılır. Sıcaklık +5°C altına düşünce alarm alınır.

Önerilen yüksek sıcaklık ayarı:

SH: +35°C ile +45°C arası

Önerilen düşük sıcaklık ayarı:

SL: +5°C ile +10°C arası

4. Yazlık Evlerde Donma Riski Alarmı

Kış aylarında kullanılmayan yazlık evlerde en büyük risklerden biri su tesisatının donmasıdır. Evde kimse yokken sıcaklık düşer, su boruları donar ve daha sonra çatlama veya su baskını riski oluşabilir.

TEMPE-2015 bu konuda erken uyarı için kullanılabilir.

Örnek senaryo:

Yazlık evde cihaz, su tesisatına yakın ama doğrudan nem veya suya maruz kalmayacak bir noktaya monte edilir. SL değeri +5°C yapılır. Ortam sıcaklığı +5°C’nin altına düşerse cihaz röle çıkışı verir. Alarm paneli bu sinyali alır ve kullanıcıya uyarı gönderir.

Önerilen ayar:

SL: +5°C

Bu ayar donmadan önce haber almak için uygundur. Çünkü su 0°C’de donar, ancak +5°C seviyesinde uyarı almak kullanıcıya önlem alma süresi kazandırır.

5. Pompa Odası ve Hidrofor Odası Donma Alarmı

Apartman, villa, bahçe sulama sistemi veya iş yerlerinde bulunan pompa odaları kış aylarında donma riski taşıyabilir. Pompa, vana ve borular soğuk havalarda zarar görebilir.

TEMPE-2015 düşük sıcaklık alarmı için kullanılabilir.

Örnek senaryo:

Bir hidrofor odasında sıcaklık +5°C altına düşerse haber almak isteniyor. SL değeri +5°C yapılır. Sıcaklık +4°C’ye düştüğünde cihaz röle çıkışı verir. Alarm paneli tetik alır.

Daha geç alarm istenirse SL 0°C yapılabilir. Ancak donma riski açısından +5°C daha güvenli bir erken uyarı değeridir.

Önerilen ayar:

SL: +5°C veya 0°C

6. Teknik Odalarda Sıcaklık Alarmı

Teknik odalarda modem, switch, kayıt cihazı, UPS, güç kaynakları, alarm panelleri, otomasyon cihazları veya benzeri elektronik ekipmanlar bulunabilir. Bu cihazlar aşırı sıcak ortamda arıza yapabilir.

TEMPE-2015 teknik odalarda sıcaklık yükselmesini takip etmek için kullanılabilir.

Örnek senaryo:

Bir teknik odada normal sıcaklık +25°C civarında. Havalandırma bozulduğunda sıcaklık +40°C’ye yükseliyor. SH değeri +40°C yapılır. Sıcaklık bu değere ulaştığında alarm alınır.

Önerilen ayar:

SH: +35°C ile +45°C arası

7. Kazan Dairesi Çevresi Sıcaklık Takibi

Kazan daireleri sıcaklık değişiminin yaşanabileceği alanlardır. Ancak cihaz doğrudan buhar, aşırı nem veya aşındırıcı gaz bulunan noktalara monte edilmemelidir. Ortamı temsil eden, daha korunaklı bir noktaya yerleştirilmelidir.

Örnek senaryo:

Kazan dairesi çevresinde sıcaklık +60°C üzerine çıkarsa alarm alınmak isteniyor. SH değeri +60°C yapılır. Sıcaklık +60°C’ye ulaştığında cihaz alarm çıkışı verir.

Önerilen ayar:

SH: +50°C ile +70°C arası

8. Mağaza ve Ofislerde Kapalı Alan Sıcaklık Takibi

Mağaza, ofis veya kapalı iş yerlerinde bazı alanlar uzun süre kapalı kalabilir. Yaz aylarında klima çalışmadığında sıcaklık yükselir. Kış aylarında ısıtma sistemi çalışmazsa sıcaklık düşebilir.

TEMPE-2015 bu alanlarda alarm paneline entegre edilerek sıcaklık uyarısı almak için kullanılabilir.

Örnek:

Ofiste bir cihaz odası var. Sıcaklık +35°C’ye çıkarsa alarm isteniyor. SH değeri +35°C yapılır.

Başka bir örnek:

Ofiste sıcaklık +15°C’nin altına düşerse ısıtma sisteminde problem olduğu anlaşılmak isteniyor. SL değeri +15°C yapılır.

Önerilen yüksek sıcaklık ayarı:

SH: +35°C

Önerilen düşük sıcaklık ayarı:

SL: +15°C

9. Arşiv Odalarında Isı Takibi

Arşiv odalarında evrak, dosya ve kayıtların uzun süre saklanması gerekir. Çok yüksek sıcaklık, nemle birleştiğinde evrakların zarar görmesine neden olabilir. TEMPE-2015 sıcaklık yükselmesi durumunda uyarı vermek için kullanılabilir.

Örnek senaryo:

Arşiv odasında sıcaklık +35°C üzerine çıkarsa alarm alınmak isteniyor. SH değeri +35°C yapılır. Sıcaklık bu değere ulaştığında alarm paneli tetiklenir.

Önerilen ayar:

SH: +35°C ile +40°C arası

10. Alarm Sistemlerine Sıcaklık Algılama Özelliği Kazandırma

Birçok alarm panelinde standart olarak sıcaklık algılama özelliği bulunmaz. TEMPE-2015 röle çıkışı sayesinde alarm paneline bağlanarak sisteme sıcaklık alarmı ekleyebilir.

Örnek:

Alarm panelinin bir zon girişine TEMPE-2015 röle çıkışı bağlanır. Panelde bu zon “Isı Alarmı”, “Pano Sıcaklık Alarmı”, “Server Odası Sıcaklık Alarmı” veya “Donma Alarmı” olarak adlandırılır. Cihaz sıcaklık alarmı verdiğinde panel bu zonu tetiklenmiş olarak görür.

Bu sayede kullanıcı mevcut alarm sistemini değiştirmeden sıcaklık kontrol özelliği ekleyebilir.

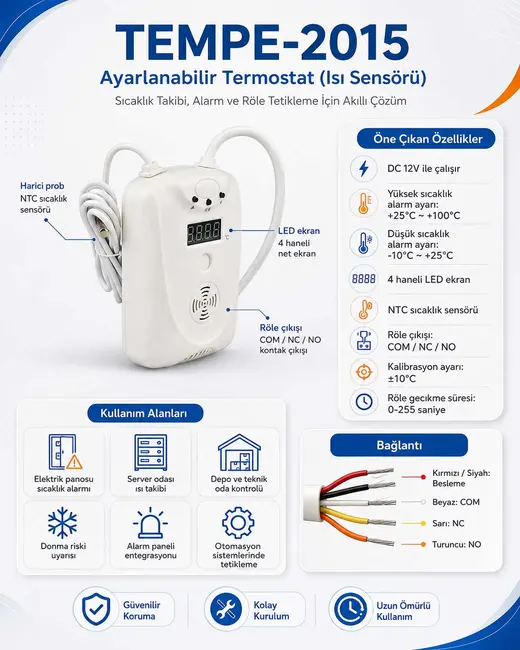

Alarm Paneline Bağlantı Mantığı

Kılavuz bilgisine göre cihazda güç kabloları ve sinyal kabloları bulunur.

Güç bağlantısı için kırmızı ve siyah kablolar kullanılır. Sinyal tarafında röle çıkışı bulunur. Beyaz kablo röle COM çıkışı, sarı kablo röle NC çıkışı, turuncu kablo röle NO çıkışı olarak belirtilmiştir.

Bu yapı sayesinde cihaz farklı alarm panelleri ve otomasyon sistemleriyle kullanılabilir.

Cihaz sıcaklığı ölçer.

Sıcaklık ayarlanan değere ulaşır.

Cihaz alarm durumuna geçer.

Röle çıkışı konum değiştirir.

Alarm paneli bu değişikliği algılar.

Kullanıcıya alarm bildirimi gönderilir.

Bağlantı yapılmadan önce panelin zon yapısı, NC/NO çalışma mantığı ve direnç kullanımı gibi teknik detaylar kontrol edilmelidir.

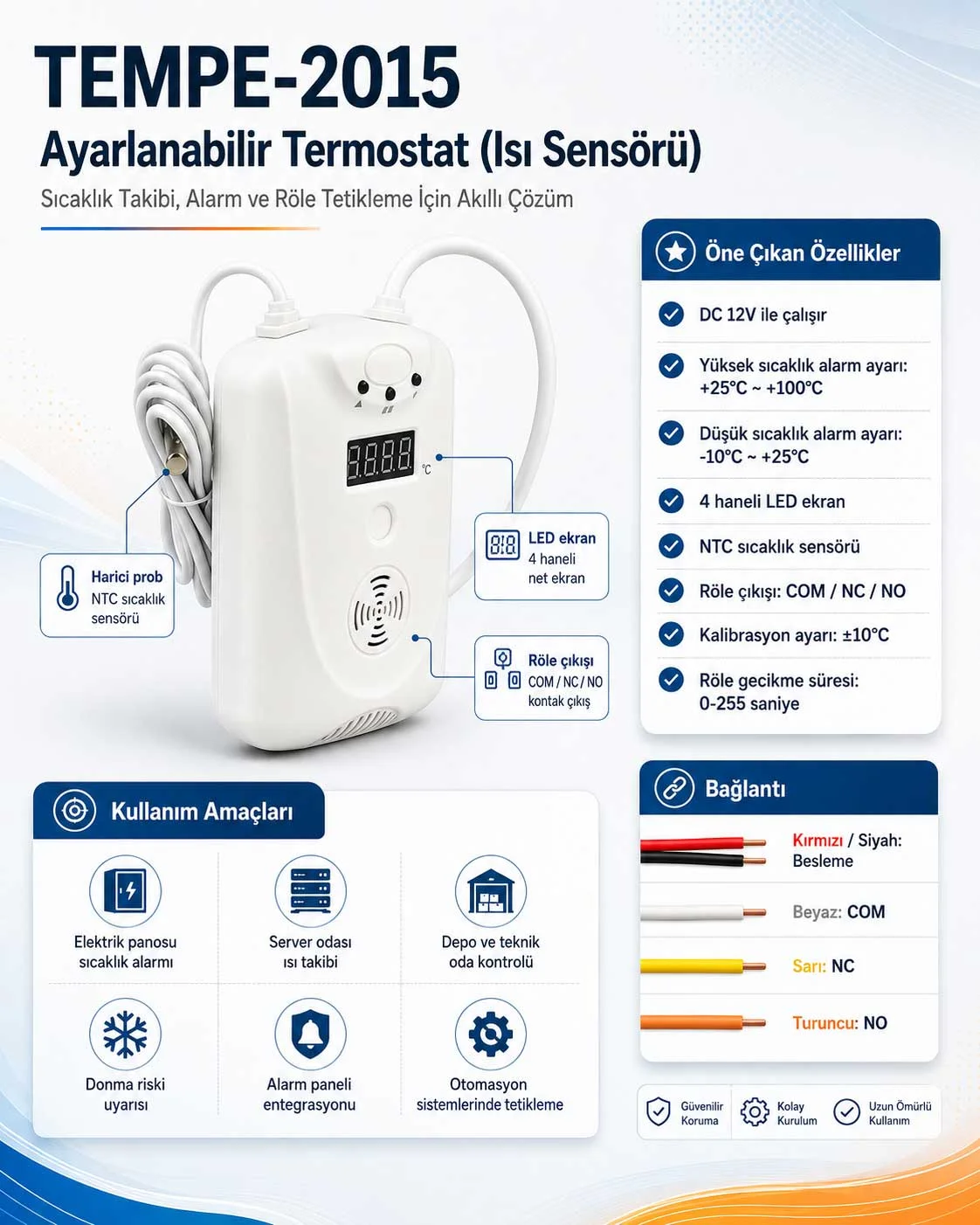

Teknik Özellikler

TEMPE-2015’in kılavuzda belirtilen bazı teknik özellikleri şu şekildedir:

Çalışma voltajı DC 12V

Bekleme akımı 28 mA altı

Alarm akımı 73 mA altı

Sıcaklık sensörü NTC / 20K

Algılama sıcaklığı -10°C ile +100°C arası

Çözünürlük ±1°C

Çıkış sinyali Röle çıkışı

Çalışma sıcaklığı -10°C ile +50°C arası

Bağıl nem %95 RH altı

Ekran 4 haneli sıcaklık LED ekran

Alarm çıkışı Röle alarm çıkışı

Gecikme süresi 0 - 255 saniye ayarlanabilir

Montajda Dikkat Edilmesi Gerekenler

Cihazın doğru çalışması için montaj yeri çok önemlidir.

Cihaz doğrudan güneş ışığı alan yere monte edilmemelidir.

Güneş ışığı cihazın sensörünü etkileyerek ortam sıcaklığını olduğundan yüksek göstermesine neden olabilir.

Cihaz doğrudan sıcak hava üfleyen klima, fan, ısıtıcı, soba veya kazan çıkışına yakın takılmamalıdır.

Bu durumda cihaz ortam sıcaklığını değil, direkt sıcak hava akımını ölçer.

Cihaz yoğun nemli, buharlı veya aşındırıcı gaz bulunan ortamlarda kullanılmamalıdır.

Kılavuzda nemli koşullar, korozif gazlar ve güçlü manyetik alanlardan kaçınılması gerektiği belirtilmiştir.

Cihaz trafo, büyük kontaktör, motor sürücü, yüksek akım kablosu veya güçlü manyetik alan oluşturan ekipmanların çok yakınına monte edilmemelidir.

Kablolama yapılırken enerji verilmeden önce bağlantılar mutlaka kontrol edilmelidir.

Yanlış bağlantı cihazın çalışmasını etkileyebilir veya cihazın arızalanmasına neden olabilir.

Cihaz arıza durumunda kullanıcı tarafından sökülmemelidir.

Arıza durumunda satıcı veya teknik servis ile iletişime geçilmelidir.

Hangi Kullanıcılar İçin Uygundur?

TEMPE-2015 şu kullanıcılar için uygundur:

Alarm sistemine sıcaklık alarmı eklemek isteyenler.

Elektrik panosunda aşırı ısınma uyarısı almak isteyenler.

Server odasında klima arızasını erken öğrenmek isteyenler.

Yazlık evinde donma riski uyarısı almak isteyenler.

Pompa odası veya su tesisatı geçen alanlarda düşük sıcaklık alarmı isteyenler.

Depo sıcaklığını takip etmek isteyenler.

Teknik oda, kazan dairesi, makine odası veya arşiv odası sıcaklığını izlemek isteyenler.

Röle çıkışı ile siren, alarm paneli veya otomasyon cihazı tetiklemek isteyenler.

Basit, ekonomik ve anlaşılır bir sıcaklık alarm çözümü arayanlar.

Kısa Özet

TEMPE-2015 Ayarlanabilir Termostat (Isı Sensörü), ortam sıcaklığını takip eden ve belirlenen sıcaklık seviyelerinde röle çıkışı veren bir sıcaklık alarm cihazıdır.

Sıcaklık yükseldiğinde alarm almak için SH ayarı kullanılır. SH ayarı +25°C ile +100°C arasıdır.

Sıcaklık düştüğünde alarm almak için SL ayarı kullanılır. SL ayarı -10°C ile +25°C arasıdır.

Cihaz duman, gaz veya alev algılamaz. Sadece sıcaklık algılar.

Cihaz klasik oda termostatı gibi değil, sıcaklık alarmı ve röle tetikleme ürünü olarak değerlendirilmelidir.

Alarm paneline bağlanarak mevcut güvenlik sistemlerine sıcaklık alarmı özelliği kazandırabilir.

Elektrik panosu, server odası, depo, yazlık ev, pompa odası, teknik oda, kazan dairesi çevresi, arşiv odası ve benzeri birçok alanda kullanılabilir.

Sıkça Sorulan Sorular

TEMPE-2015 duman algılar mı?

Hayır. TEMPE-2015 duman algılamaz. Bu cihaz sadece sıcaklığı ölçer ve ayarlanan sıcaklık değerlerinde röle çıkışı verir.

Yangın dedektörü yerine kullanılabilir mi?

Hayır. Tek başına yangın dedektörü yerine kullanılmamalıdır. Yangın dumanını veya alevi algılamaz. Sıcaklık artışına göre yardımcı uyarı cihazı olarak kullanılabilir.

+5°C’ye çıkınca alarm verir mi?

Hayır. +5°C değeri düşük sıcaklık alarm tarafında kullanılır. SL değeri +5°C yapılırsa cihaz sıcaklık +5°C’nin altına düştüğünde alarm verir.

+25°C’ye çıkınca alarm verir mi?

Evet, yüksek sıcaklık alarmı SH ayarı +25°C’ye yapılırsa, ortam sıcaklığı +25°C’ye ulaştığında cihaz yüksek sıcaklık alarmı verebilir.

Düşük sıcaklık alarmı hangi aralıktadır?

Düşük sıcaklık alarmı -10°C ile +25°C arasıdır. Bu, sıcaklık belirlenen değerin altına düştüğünde alarm almak için kullanılır.

Yüksek sıcaklık alarmı hangi aralıktadır?

Yüksek sıcaklık alarmı +25°C ile +100°C arasıdır. Bu, sıcaklık belirlenen değere ulaştığında veya üzerine çıktığında alarm almak için kullanılır.

Elektrik panosunda kullanılır mı?

Evet. Elektrik panolarında aşırı sıcaklık takibi için kullanılabilir. Örneğin SH değeri +55°C yapılırsa pano sıcaklığı +55°C’ye ulaştığında alarm çıkışı alınır.

Server odasında kullanılır mı?

Evet. Server odalarında klima arızası veya sıcaklık yükselmesi durumunda erken uyarı almak için kullanılabilir. Genellikle +30°C veya +35°C seviyeleri tercih edilebilir.

Donma alarmı için kullanılır mı?

Evet. SL değeri +5°C yapılırsa, sıcaklık +5°C’nin altına düştüğünde alarm verir. Bu özellik yazlık ev, pompa odası ve su tesisatı olan yerlerde faydalıdır.

Alarm paneline bağlanabilir mi?

Evet. Röle çıkışı sayesinde alarm panelinin zon girişine bağlanabilir. Sıcaklık alarmı oluştuğunda panel tetik alabilir.

Röle gecikmesi ne işe yarar?

Röle gecikmesi, alarm oluştuğunda rölenin kaç saniye sonra tetikleneceğini belirler. Ani kısa süreli sıcaklık dalgalanmalarında gereksiz alarmı azaltmaya yardımcı olabilir.

Sonuç

TEMPE-2015 Ayarlanabilir Termostat (Isı Sensörü), sıcaklık kaynaklı risklerin takip edilmesi gereken alanlarda pratik ve anlaşılır bir alarm çözümü sunar. En büyük avantajı, sadece sıcaklığı göstermekle kalmayıp ayarlanan sıcaklık seviyelerinde röle çıkışı verebilmesidir.

Bu sayede alarm paneli, siren, otomasyon sistemi veya farklı kontrol cihazlarıyla birlikte kullanılabilir.

Son kullanıcı için en net anlatım şu olmalıdır:

Sıcaklık yükselirse alarm almak istiyorsanız SH ayarı kullanılır. Bu ayar +25°C ile +100°C arasındadır.

Sıcaklık düşerse alarm almak istiyorsanız SL ayarı kullanılır. Bu ayar -10°C ile +25°C arasındadır.

+5°C ayarı, +5°C’ye çıkınca alarm vermek için değil, +5°C’nin altına düşünce alarm almak için kullanılır.

Bu mantık doğru anlaşıldığında TEMPE-2015; elektrik panolarından server odalarına, depolardan yazlık evlere, pompa odalarından teknik hacimlere kadar çok geniş bir kullanım alanına sahip, pratik ve faydalı bir sıcaklık alarm sensörüdür.

Kablo Bağlantısı ve Montaj Bilgilendirmesi

TEMPE-2015 Kablo Bağlantısı ve Montaj Bilgilendirmesi

TEMPE-2015 Ayarlanabilir Termostat (Isı Sensörü), 12V DC besleme ile çalışan ve sıcaklık alarmı oluştuğunda röle çıkışı veren bir cihazdır. Cihaz üzerinde güç bağlantısı için ayrı kablolar, alarm/röle çıkışı için ayrı kablolar bulunur.

Bu ürünün en önemli avantajı, röle çıkışı sayesinde alarm paneli, siren, otomasyon sistemi, röle modülü veya farklı kontrol cihazlarıyla birlikte kullanılabilmesidir.

Ancak bağlantı yapılırken kablo renklerinin doğru anlaşılması çok önemlidir. Yanlış bağlantı cihazın çalışmamasına, alarm panelinin yanlış tetik almasına veya cihazın arızalanmasına neden olabilir.

Kablo Renkleri ve Görevleri

Kılavuz bilgisine göre cihazın kablo bağlantıları şu şekildedir:

Kablo Rengi Görevi Açıklama
Kırmızı Güç bağlantısı 12V DC besleme hattı
Siyah Güç bağlantısı 12V DC besleme hattı
Beyaz Röle COM çıkışı Rölenin ortak ucu
Sarı Röle NC çıkışı Normalde kapalı kontak
Turuncu Röle NO çıkışı Normalde açık kontak

Kılavuzda kırmızı ve siyah güç kabloları için non-polar connection ifadesi geçmektedir. Bu, cihazın besleme girişinde polarite hassasiyetinin olmayabileceği anlamına gelir. Yani kırmızı ve siyah kablo 12V DC besleme için kullanılır.

Ancak pratikte ve güvenli montaj alışkanlığı olarak kırmızı kablonun +12V, siyah kablonun 0V / GND olarak bağlanması tavsiye edilir.

1. Güç Bağlantısı Nasıl Yapılır?

TEMPE-2015 cihazı DC 12V ile çalışır.

Bu nedenle cihaz kesinlikle doğrudan 220V şehir elektriğine bağlanmamalıdır.

Doğru bağlantı şu şekildedir:

Kırmızı kablo

12V DC güç kaynağının artı ucu

Siyah kablo

12V DC güç kaynağının eksi ucu / GND

Kılavuzda non-polar yazsa bile, montajda karışıklık olmaması için standart uygulama olarak:

Kırmızı = +12V

Siyah = - / GND

şeklinde bağlantı yapılması daha doğru olur. Cihaz enerji aldığında LED ekran çalışır ve ortam sıcaklığını göstermeye başlar.

2. Röle Çıkışı Nedir?

TEMPE-2015 cihazının sıcaklık alarmı verdiğinde dış sisteme sinyal göndermesini sağlayan bölüm röle çıkışıdır.

Röle çıkışı, cihazın içinde bulunan küçük bir anahtar gibi düşünülebilir.

Cihaz normal durumdayken röle bir konumdadır. Sıcaklık alarmı oluştuğunda röle konum değiştirir. Alarm paneli veya bağlı cihaz bu değişimi algılar.

Alarm paneline bağlanabilir.

Siren tetikleyebilir.

Otomasyon sistemine sinyal verebilir.

Harici röle modülü çalıştırabilir.

Farklı bir kontrol devresini açıp kapatabilir.

Burada önemli olan nokta şudur:

Röle çıkışı genellikle kuru kontak mantığıyla kullanılır. Yani alarm panelinin zon girişine genellikle voltaj vermeden, kontak açıldı/kapatıldı bilgisi gönderilir.

3. Röle Kablo Renkleri Ne Anlama Gelir?

TEMPE-2015 üzerinde röle çıkışı için üç kablo bulunur:

Beyaz kablo: COM

Rölenin ortak ucudur.

Sarı kablo: NC

Normalde kapalı kontak çıkışıdır.

Turuncu kablo: NO

Normalde açık kontak çıkışıdır.

Beyaz Kablo — COM Ortak Uç

Beyaz kablo rölenin ortak ucudur.

COM, “common” yani ortak uç anlamına gelir.

Alarm paneline veya başka bir cihaza bağlantı yapılırken beyaz kablo genellikle ana referans kablo olarak kullanılır.

COM kablosu, kullanım şekline göre sarı NC kablo ile veya turuncu NO kablo ile birlikte bağlanır.

Sarı Kablo — NC Normalde Kapalı Kontak

Sarı kablo NC çıkışıdır.

NC, “Normally Closed” anlamına gelir. Türkçesi normalde kapalı kontak demektir.

Bu şu anlama gelir:

Cihaz normal durumdayken, yani alarm yokken, beyaz COM kablo ile sarı NC kablo birbirine kapalıdır / temas halindedir.

Alarm oluştuğunda bu bağlantı açılır.

Normal durumda:

COM ile NC kapalıdır.

Alarm durumunda:

COM ile NC açılır.

Alarm panellerinde çoğunlukla NC bağlantı tercih edilir. Çünkü kablo kopması, cihaz sökülmesi veya hat kesilmesi gibi durumlar da alarm/sabotaj gibi algılanabilir. Bu nedenle güvenlik sistemlerinde NC mantığı daha yaygın kullanılır.

Turuncu Kablo — NO Normalde Açık Kontak

Turuncu kablo NO çıkışıdır.

NO, “Normally Open” anlamına gelir. Türkçesi normalde açık kontak demektir.

Bu şu anlama gelir:

Cihaz normal durumdayken, yani alarm yokken, beyaz COM kablo ile turuncu NO kablo birbirine açık durumdadır.

Alarm oluştuğunda bu bağlantı kapanır.

Normal durumda:

COM ile NO açıktır.

Alarm durumunda:

COM ile NO kapanır.

NO bağlantı, alarm olduğunda bir cihazı çalıştırmak veya bir devreyi kapatmak istenen uygulamalarda tercih edilebilir.

4. Alarm Paneline Bağlantı Nasıl Yapılır?

TEMPE-2015’i bir alarm paneline bağlamak için cihazın röle çıkışı kullanılır.

Alarm panelinin zon girişine bağlantı yapılırken genellikle iki kablo kullanılır:

COM + NC

Alarm sistemlerinde en yaygın kullanılan bağlantı mantığıdır.

COM + NO

Alarm olduğunda kontak kapanması istenen uygulamalarda kullanılabilir.

Hangi bağlantının kullanılacağı alarm panelinizin zon çalışma mantığına bağlıdır.

En Yaygın Bağlantı: COM + NC

Alarm sistemlerinde çoğunlukla NC bağlantı tercih edilir.

Bu bağlantıda:

Beyaz kablo = COM

Rölenin ortak ucu olarak kullanılır.

Sarı kablo = NC

Normalde kapalı kontak olarak kullanılır.

alarm panelinin ilgili zon girişine bağlanır.

Bu bağlantı mantığında cihaz normal durumda kapalı kontak verir. Alarm oluştuğunda kontak açılır ve alarm paneli bunu tetikleme olarak algılar.

Örnek bağlantı:

TEMPE-2015 beyaz COM kablosu

Alarm panelinin ZONE girişine bağlanır.

TEMPE-2015 sarı NC kablosu

Alarm panelinin COM / GND / ortak zon ucuna bağlanır.

Bazı alarm panellerinde zon girişleri şu şekilde olabilir:

Z1 - COM Z2 - COM ZONE - GND IN - GND Z - C

Panelin marka/modeline göre isimler değişebilir. Bu yüzden alarm panelinin bağlantı şemasına bakılmalıdır.

Alternatif Bağlantı: COM + NO

Bazı sistemlerde alarm durumunda kontak kapanması istenir. Bu durumda NO bağlantı kullanılır.

Bu bağlantıda:

Beyaz kablo = COM

Rölenin ortak ucu olarak kullanılır.

Turuncu kablo = NO

Normalde açık kontak olarak kullanılır.

alarm paneline veya kontrol cihazına bağlanır.

Bu bağlantı mantığında cihaz normal durumda açık kontak verir. Alarm oluştuğunda kontak kapanır.

Sıcaklık alarmı oluştuğunda harici bir cihaz çalışsın isteniyorsa NO kontak tercih edilebilir. Mesela alarm anında bir röle modülü devreye girsin, bir uyarı lambası yansın veya otomasyon girişi aktif olsun istenebilir.

5. NC ve NO Arasındaki Farkı Son Kullanıcı Nasıl Anlamalı?

Bunu çok basit anlatmak gerekirse:

NC bağlantı

Normalde kapalıdır.

Alarm olunca açılır.

Güvenlik alarm panellerinde daha çok kullanılır.

Kablo koparsa da panel bunu algılayabilir.

Alarm sistemleri için daha güvenli mantıktır.

NO bağlantı

Normalde açıktır.

Alarm olunca kapanır.

Alarm anında bir cihazı çalıştırmak için kullanılabilir.

Basit otomasyon tetiklemelerinde tercih edilebilir.

Son kullanıcı için en basit açıklama şudur:

Alarm paneline bağlayacaksanız çoğu zaman beyaz COM ve sarı NC kablo kullanılır.

Alarm olunca bir cihazı çalıştırmak istiyorsanız beyaz COM ve turuncu NO kablo kullanılabilir.

6. Örnek Alarm Paneli Bağlantısı

Bir alarm panelinde Z1 zon girişi kullanılacak diyelim.

Cihazın sıcaklık alarmı verdiğinde panelin Z1 zonunu tetiklemesini istiyoruz.

Bağlantı mantığı:

TEMPE-2015 kırmızı kablo 12V +

TEMPE-2015 siyah kablo 12V -

TEMPE-2015 beyaz kablo Panel Z1

TEMPE-2015 sarı kablo Panel COM / GND

Bu bağlantıda sarı NC kablo kullanıldığı için cihaz normalde kapalı kontak verir. Sıcaklık alarmı oluştuğunda kontak açılır ve panel zon tetiklemesi alır.

Panelde bu zon şu isimlerle tanımlanabilir:

Isı Alarmı Sıcaklık Alarmı Pano Isı Alarmı Server Odası Sıcaklık Alarmı Donma Alarmı Teknik Oda Isı Alarmı

Bu isimlendirme kullanıcıya alarmın nereden geldiğini daha anlaşılır gösterir.

7. Dirençli Zon Bağlantısı Varsa Ne Yapılmalı?

Bazı alarm panellerinde zon girişleri dirençli çalışır. Örneğin bazı panellerde EOL direnç, çift direnç veya hat sonu direnci kullanılır.

Bu durumda TEMPE-2015’in röle çıkışı yine kullanılır; ancak direnç bağlantısı panelin kendi şemasına göre yapılmalıdır.

Yani burada standart tek bir bağlantı söylemek doğru olmaz. Çünkü her alarm panelinin direnç değeri ve bağlantı mantığı farklı olabilir.

Örneğin bazı panellerde 2.2K direnç kullanılır. Bazılarında 4.7K, 5.6K veya farklı direnç değerleri olabilir. Bazı panellerde NC direnç bağlantısı, bazılarında NO direnç bağlantısı istenebilir.

Bu nedenle dirençli bağlantı yapılacaksa alarm panelinin kullanım kılavuzu dikkate alınmalıdır.

Alarm paneliniz dirençli zon bağlantısı kullanıyorsa, TEMPE-2015 röle çıkışı panelinizin zon bağlantı şemasına uygun şekilde bağlanmalıdır. Direnç değeri ve bağlantı şekli alarm panelinin marka/modeline göre değişebilir.

8. Siren veya Harici Cihaz Çalıştırmak İstenirse

TEMPE-2015’in röle çıkışı ile harici bir cihaz tetiklenebilir. Ancak burada çok dikkatli olunmalıdır.

Cihazın röle çıkışı doğrudan yüksek akımlı yükler için kullanılmamalıdır. Büyük siren, lamba, motor, fan veya yüksek akım çeken cihazlar doğrudan bağlanacaksa araya uygun bir röle, kontaktör veya kontrol modülü konulmalıdır.

Basit bir düşük akımlı kontrol girişini tetiklemek için röle çıkışı kullanılabilir. Fakat yüksek güç gerektiren cihazlar için mutlaka uygun elektriksel koruma ve ara röle kullanılmalıdır.

Örnek:

Sıcaklık +55°C’ye çıkınca güçlü bir siren çalışsın isteniyor.

Bu durumda TEMPE-2015’in röle çıkışı doğrudan siren beslemesini taşımak yerine, bir alarm panelinin zon girişini tetikleyebilir veya uygun bir harici röle modülünü kontrol edebilir. Sirenin beslemesi ise kendi uygun güç kaynağından verilmelidir.

9. Örnek Bağlantı Senaryoları

Senaryo 1: Elektrik Panosunda Alarm Paneline NC Bağlantı

Amaç:

Elektrik panosu +55°C’ye ulaşırsa alarm paneli tetik alsın.

Ayar:

SH = +55°C

St = 3 saniye

Çalışma:

Pano sıcaklığı +55°C’ye ulaştığında cihaz alarm verir. Röle NC kontağı açılır. Alarm paneli Z1 zonunda alarm algılar.

Bağlantı:

Kırmızı kablo: 12V +

Siyah kablo: 12V -

Beyaz kablo: Alarm paneli Z1

Sarı kablo: Alarm paneli COM

Senaryo 2: Server Odasında Klima Arızası Alarmı

Amaç:

Server odası +35°C’ye çıkarsa kullanıcıya alarm bildirimi gitsin.

Ayar:

SH = +35°C

St = 5 saniye

Çalışma:

Klima arızalanır ve ortam sıcaklığı +35°C’ye ulaşır. TEMPE-2015 röle çıkışı verir. Alarm paneli tetiklenir. Kullanıcı mobil uygulama veya alarm sistemi üzerinden uyarı alır.

Bağlantı:

Kırmızı kablo: 12V +

Siyah kablo: 12V -

Beyaz kablo: Alarm paneli zon girişi

Sarı kablo: Alarm paneli ortak uç / COM

Senaryo 3: Yazlık Evde Donma Alarmı

Amaç:

Yazlık evde sıcaklık +5°C’nin altına düşerse alarm almak.

Ayar:

SL = +5°C

St = 3 saniye

Çalışma:

Ortam sıcaklığı +5°C’nin altına düştüğünde cihaz düşük sıcaklık alarmı verir. Alarm paneli bu bilgiyi alır ve kullanıcıya uyarı gönderir.

Bağlantı:

Kırmızı kablo: 12V +

Siyah kablo: 12V -

Beyaz kablo: Alarm paneli zon girişi

Sarı kablo: Alarm paneli COM

Senaryo 4: Pompa Odasında Uyarı Lambası Çalıştırma

Amaç:

Pompa odasında sıcaklık 0°C’nin altına düşerse uyarı lambası yansın.

Ayar:

SL = 0°C

St = 3 saniye

Bağlantı mantığı:

Bu senaryoda alarm olduğunda devrenin kapanması istenebilir. Bu nedenle COM + NO kullanılabilir.

Bağlantı:

Beyaz kablo: COM

Turuncu kablo: NO

Çalışma:

Sıcaklık 0°C’nin altına düştüğünde NO kontak kapanır. Bu kontak uygun bir röle modülü veya kontrol devresi üzerinden uyarı lambasını çalıştırabilir.

Burada dikkat edilmesi gereken konu, lamba veya güçlü yüklerin doğrudan cihaz rölesine bağlanmamasıdır. Yük akımı yüksekse mutlaka ara röle veya kontaktör kullanılmalıdır.

10. Bağlantı Yaparken Dikkat Edilmesi Gerekenler

Cihaz doğrudan 220V elektrik hattına bağlanmamalıdır.

Cihaz 12V DC besleme ile çalışır.

Kırmızı ve siyah kablolar güç bağlantısı içindir.

Beyaz, sarı ve turuncu kablolar röle sinyal bağlantısı içindir.

Alarm paneline bağlanırken genellikle beyaz COM ve sarı NC kullanılır.

Alarm olduğunda kontak kapanması isteniyorsa beyaz COM ve turuncu NO kullanılabilir.

Panel dirençli zon kullanıyorsa direnç bağlantısı panel kılavuzuna göre yapılmalıdır.

Bağlantı yapılmadan önce enerji kesilmelidir.

Enerji vermeden önce kablo bağlantıları tekrar kontrol edilmelidir.

Kablo uçları birbirine temas etmeyecek şekilde izole edilmelidir.

Cihaz nem, buhar, aşındırıcı gaz ve güçlü manyetik alanlardan uzak monte edilmelidir.

Arıza durumunda cihaz sökülmemeli, satıcı veya teknik servis ile iletişime geçilmelidir.

11. Son Kullanıcı İçin Çok Basit Bağlantı Özeti

TEMPE-2015’in kablo bağlantısını basitçe şöyle düşünebilirsiniz:

Kırmızı ve siyah kablo cihaza enerji vermek içindir.

Beyaz, sarı ve turuncu kablolar alarm çıkışı içindir.

Alarm paneliyle kullanımda çoğu zaman:

Beyaz kablo = COM

Sarı kablo = NC

kullanılır.

Alarm olduğunda bir cihazı çalıştırmak istiyorsanız:

Beyaz kablo = COM

Turuncu kablo = NO

kullanılabilir.

12. Ürün Sayfası İçin Kısa Net Uyarı Metni

Bu bölümü ürün açıklamasında özellikle kullanmanızı öneririm:

Önemli Not:

TEMPE-2015, DC 12V ile çalışan bir sıcaklık alarm sensörüdür. Kırmızı ve siyah kablolar güç bağlantısı içindir. Beyaz kablo röle COM, sarı kablo röle NC, turuncu kablo röle NO çıkışıdır.

Alarm paneline bağlantıda çoğunlukla COM + NC yani beyaz ve sarı kablo kullanılır.

Alarm olduğunda kontak kapanması istenen uygulamalarda COM + NO yani beyaz ve turuncu kablo kullanılabilir.

Bağlantı yapılmadan önce alarm panelinin zon bağlantı mantığı ve varsa direnç değeri kontrol edilmelidir. Cihaz kesinlikle doğrudan 220V şehir elektriğine bağlanmamalıdır.

Kırmızı ve siyah kablolar 12V DC besleme içindir.

Beyaz kablo COM, sarı kablo NC, turuncu kablo NO röle çıkışıdır.

Alarm paneline bağlantıda genellikle beyaz COM ve sarı NC kablo kullanılır.

```
