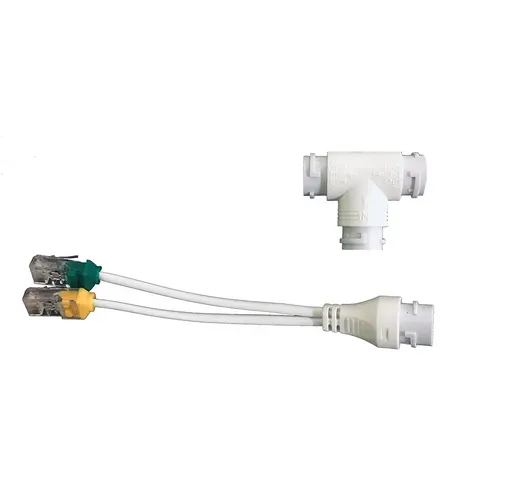

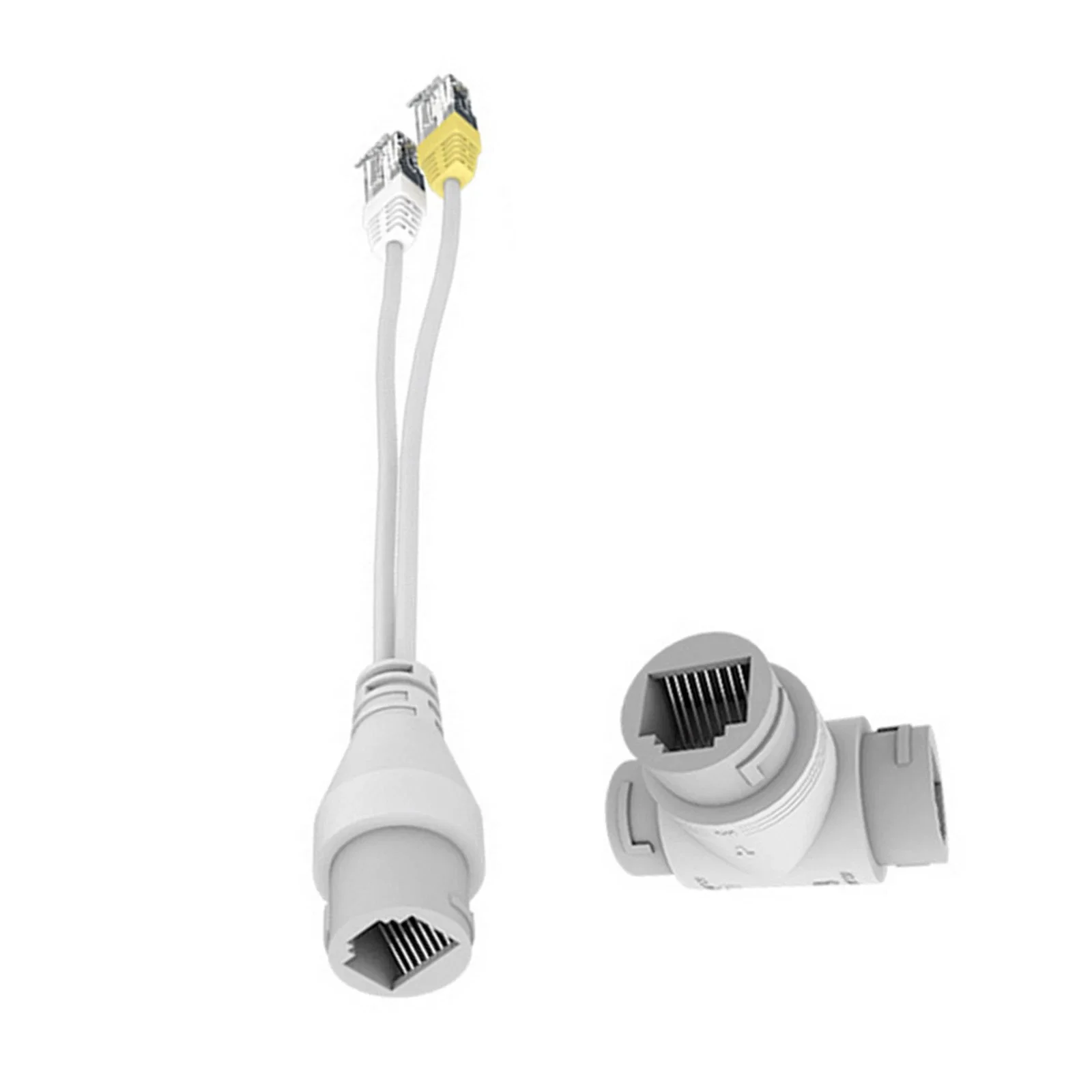

1 PoE Giriş – 2 PoE Çıkışlı PoE Extender (PoE Çoklayıcı) – INDOOR

1 PoE Giriş – 2 PoE Çıkışlı POE T Extender (PoE Çoklayıcı) – INDOOR T TİPİ 3 YOLLU RJ45

Ne İşe Yarar? Tek bir PoE hattından gelen güç + veriyi güvenli ve dış ortam koşullarına dayanıklı bir gövde içinde iki ayrı PoE çıkışına böler. Böylece aynı ana hattı kullanarak iki IP kamera, bir IP kamera + bir kablosuz erişim noktası (Wi-Fi AP), bir VoIP telefon veya PoE destekli IoT cihazı eşzamanlı olarak çalıştırırsınız.

Neden Önemli? Kablo sayısını azaltır, montajı hızlandırır, kanalet/boru maliyetini düşürür, priz erişiminin zor olduğu noktalarda çözüm sunar. IEEE 802.3af/at standartlarıyla uyumludur ve 10/100 Mbps hızlarda kararlı çalışır.

PoE Güç Paylaşımı
Tek port gücünü iki cihaza dengeli dağıtır. PoE bütçesinin doğru planlanmasıyla gece IR LED yüklerinde dahi stabil çalışır.

Dış Ortam Dayanımı
Tüm portlar suya karşı korunur. -10°–55 °C aralığında güvenilir çalışır, UV dayanımlı kablolarla uzun ömür sağlar.

Tak-Çalıştır
Yazılım veya yapılandırma gerekmez. Doğru pinleme ile anında bağlantı kurulur.

Maliyet Avantajı
İkinci hat çekmeden iki cihazı beslersiniz; işçilik ve malzeme giderleri %40–%60 azalır.

Ürün Nedir?

1 PoE Giriş – 2 PoE Çıkışlı PoE Extender/PoE Çoklayıcı, tek bir RJ45 PoE girişini iki bağımsız RJ45 PoE çıkışına ayıran; IP kamera, kablosuz erişim noktası, VoIP telefon, akıllı hoparlör ve PoE destekli IoT/edge cihazlarını aynı ana hat üzerinden çalıştırmaya imkân veren, INDOOR sınıf bir ağ bileşenidir. Mimari olarak 10/100 Mbps Fast-Ethernet hatları hedeflenmiştir ve PoE gücünü IEEE 802.3af/at çerçevesinde güvenli şekilde iki cihaza paylaştırır.

Nasıl Çalışır?

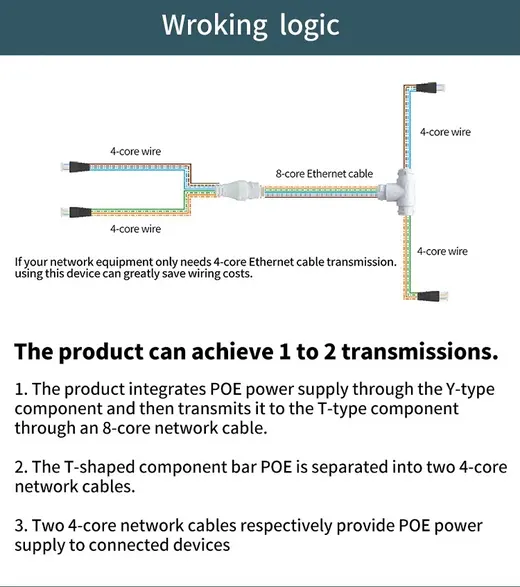

PoE switch ya da PoE enjektörden gelen 48 V DC güç + Ethernet veri hattı tek bir RJ45 üzerinden giriş yapar.
Gövde içindeki T-şekilli ayrıştırıcı devre 8 damarlı hattı iki ayrı 4 damarlı bacak olarak düzenler; her bacak ilgili cihaza veri ve güç taşır.
Pinleme IEEE 802.3af/at ile uyumludur. İletimde 1/2(+), 3/6(−); güç beslemede 4/5(+), 7/8(−) hatları kullanılır.
Doğru PoE bütçesi ile iki uç da kararlı şekilde beslenir. Gerekirse kaynakta 802.3at tercih edilerek marj artırılır.

1→2 mimarisi, PoE gücünün paylaşıldığı anlamına gelir. İki cihazın toplam tüketimi kablo zayıflamalarıyla birlikte PoE port gücünü aşmamalıdır.

Nerede Kullanılır?

IP Kamera Kurulumları: Aynı direğe iki kamera (geniş açı + plaka okuma), bina cepheleri, otopark ve kampüs yolları.
Wi-Fi AP + Kamera İkilisi: Market/mağaza tavanında erişim noktası ve kasa üstü mini kamera.
Interkom ve Erişim Kontrol: Kart okuyucu + mini kamera gibi ikili uçlar.
IoT/Edge Cihazlar: Çevresel sensörler, hoparlör/siren, PoE’li aydınlatma kontrol üniteleri.
Geçici veya Zor Erişimli Alanlar: Şantiye, fuar, konser sahaları; priz erişimi kısıtlı noktalar.

Avantajlar

Tek Hatla İki Uç: Kanal/boru açmadan ikinci cihaz; zamandan ve bütçeden ciddi tasarruf.
Kurulumu Kolay: Tak-çalıştır, yazılım gerektirmez; dakikalar içinde devreye alınır.
Dış Ortam Güvencesi: Suya dayanımlı port yapısı; -10°–55 °C aralığında kararlı çalışma.
Esnek Topoloji: 8 damarlı ana hat → uçta 2×4 damara bölünmüş dağıtım.

Kurulum Senaryoları

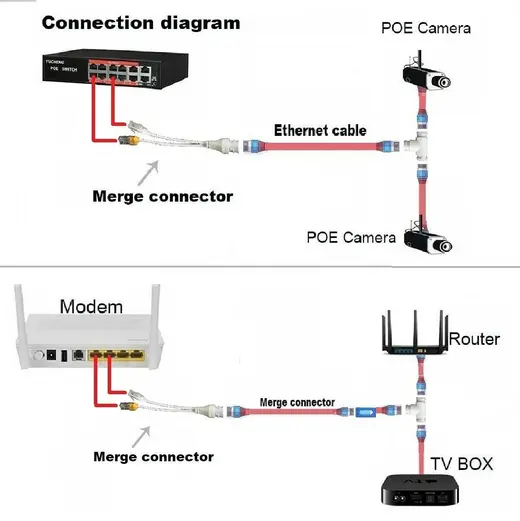

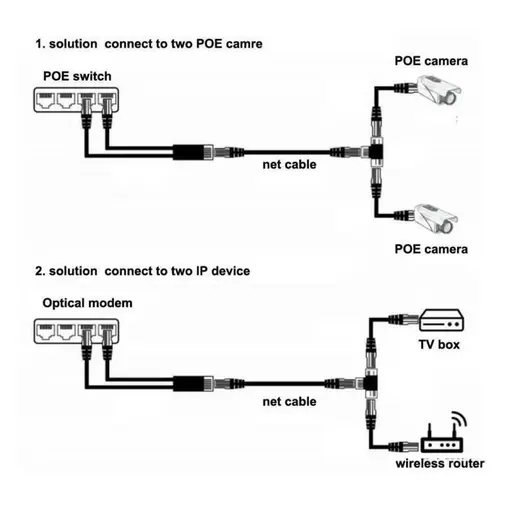

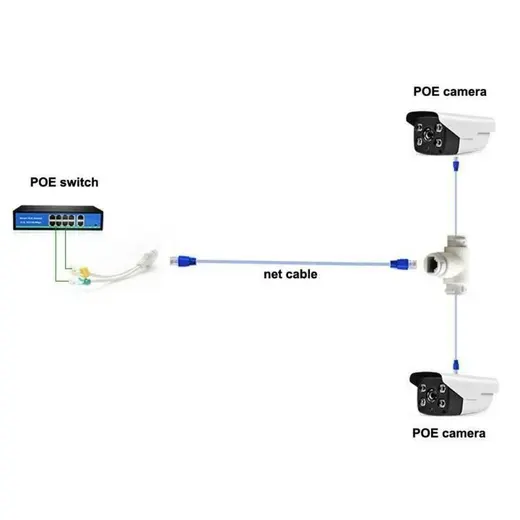

Senaryo A – Mevcut Kameranın Yanına İkinci Kamera

PoE switch → Cat6 (80 m) → 1→2 çoklayıcı → iki kısa patch ile iki kamera. Toplam tüketim 10–12 W ise 802.3af sınırında çalışır; gece IR LED yüklerinde 802.3at tavsiye edilir.

Senaryo B – AP + Kamera

PoE switch → Cat6 (60 m) → 1→2 çoklayıcı → (1) tavan AP (9 W), (2) mini dome kamera (7 W). Toplam ~16 W; 802.3at ile geniş marj.

Senaryo C – PoE’siz Switch + Harici PoE Enjektör

RJ45 veri → PoE enjektör (48 V) → 1→2 çoklayıcı → iki uç cihaz. Enjektör watt değeri toplam yüke uygun seçilmelidir.

PoE Güç Bütçesi ve Mesafe Planlama

Kavram Açıklama
PoE Sınıfı 802.3af (15.4 W port; uçta tipik 12.95 W), 802.3at (30 W port; uçta tipik 25.5 W)
Kablo Etkisi Tam bakır Cat6 tercih edilmelidir. Uzunluk arttıkça gerilim düşümü artar.
Cihaz Tüketimi Gece IR LED açık kamera daha fazla akım çeker. Marj bırakılmalıdır.

Örnek Hesap – 802.3af ile İki Kamera

Port: 15.4 W; Kamera #1: 5.5 W; Kamera #2: 4.5 W; kablo/ayırıcı kayıpları 1–2 W. Toplam ≈ 11–12 W → uygun, gece marjı için 802.3at daha güvenlidir.

Örnek Hesap – 802.3at ile AP + Kamera

Port: 30 W; AP: 9 W; Kamera: 7 W; kayıplar 2–3 W. Toplam ≈ 19 W → rahat. 80–100 m hatlarda tam bakır Cat6 önerilir.

Kablo, Mesafe ve Hız

Hız: 10/100 Mbps. Gigabit (1000 Mbps) gerektiren senaryolar için uygun değildir.
Mesafe: Ethernet teorik sınırı 100 m’dir. Konnektör sayısı ve sıcaklık performansı etkiler; 80–100 m arası hatlarda tam bakır Cat6 önerilir.
Montaj: Port ağızlarını aşağı bakacak şekilde konumlandırın; IP67 kutu ve UV dayanımlı patch kablo kullanın.

Teknik Özellikler

Parametre Değer
Model YAD-03AFS
PoE Standardı IEEE 802.3-AF/AT (3AT/AF moduyla iletim)
Transfer Hızı 10/100 Mbps (Fast-Ethernet)
Portlar 3 × RJ-45 (1 giriş, 2 çıkış)
Pinleme İletim 1/2(+), 3/6(−) • Güç 4/5(+), 7/8(−)
Giriş Gerilimi 40–57 V DC
Çıkış (Splitter Senaryosu) 12 V DC • 2 A maks. • 5.5 × 2.1 mm jak
Maksimum Güç AF 15.4 W (AT ile daha yüksek port bütçesi)
Çalışma Sıcaklığı -10° – +55 °C (bazı varyantlarda 20° – +60 °C)
Nem %20 – %80
Dış Ortam Tüm portlar su geçirmez yapıdadır
Boyut Yaklaşık 23.6 × 2.9 × 2.4 cm

Kutu İçeriği

1 × PoE Enjektör Kablosu (harici adaptörle kullanım için)
1 × PoE Splitter Kablosu (uçta 12 V ayrımı gerekirse)

Uyumluluk

IP kamera (dome, bullet, PTZ – af/at sınıfı)
Wi-Fi erişim noktaları (802.11ac/ax, af/at destekli)
VoIP telefon, interkom, erişim kontrol okuyucu
PoE destekli IoT/edge cihazlar ve akıllı hoparlör/siren

Kurulum Adımları

Planlama: İki uç cihazın toplam tüketimini ve hat uzunluğunu belirleyin. PoE kaynağınızın 802.3af mı 802.3at mı olduğuna göre bütçe marjını hesaplayın.
Kablo Çekimi: Ana hattan 8 damarlı tam bakır Cat6 çekin; uçta çoklayıcıyı dikey konumlandırın.
Bağlantı: RJ45 PoE girişini ana hatta, iki PoE çıkışını cihazlara bağlayın. Kısa, UV dayanımlı patch kullanın.
Test: Önce tek cihaz, ardından ikincisi ile besleme ve link durumunu doğrulayın.
Ağ Ayarı: 10/100 otomatik anlaşma açık kalsın; gerekiyorsa VLAN’ı switch üzerinde düzenleyin.
Koruma: Bağlantı noktalarını IP67 kutu içinde toplayın, kablo ağızlarını aşağı bakacak şekilde yönlendirin.

Bakım ve Güvenlik

Yılda en az iki kez konnektör gevşemesi, oksidasyon ve sızdırmazlık kontrolü yapın.
PoE switch’i UPS ile koruyun; PTZ ve IR yüklerinde ani akımlar için marj bırakın.
Dış direklerde ethernet paratoner/surge protector ve topraklama kullanın.

Rakip Çözümlere Göre Farklar

İkinci hat çekmeye göre: Kablo/işçilikte büyük tasarruf, hızlı devreye alma.
Basit Y-Splitter kablolara göre: PoE için tasarlanmış elektriksel ayrım ve su geçirmez saha dayanımı.
Wireless bridge’e göre: Planlama ve parazit riski yok; kablolu güvenilirlik korunur.

Örnek Proje Paketleri

Çift Kamera Direk Seti: 1× 1→2 çoklayıcı + 1× 802.3at PoE switch (port ≥30 W) + 2× IP67 patch box + UV dayanımlı patch’ler.
AP + Kamera Tavan Seti: 1× 1→2 çoklayıcı + 1× 48 V PoE enjektör (yeterli watt) + 1× Wi-Fi AP + 1× mini dome kamera.

Satın Alma ve Proje Notu: Tam bakır kablo, daha uzun mesafe ve daha düşük voltaj düşümü sağlar. Port başı güç ile şasi toplam PoE bütçesini birlikte değerlendirin.

Sıkça Sorulan Sorular

Bu cihaz PoE gücünü nasıl ikiye böler?

Gelen PoE hattı T-şekilli ayrıştırıcı üzerinden iki 4 damarlı bacağa ayrılır; her bacak ilgili cihaza hem veri hem güç taşır. Toplam güç PoE kaynağından gelir; cihaz bütçeyi paylaştırır.

Gigabit (1000 Mbps) destekleniyor mu?

Mimari 10/100 Mbps içindir. Gigabit gerektiren senaryolarda kullanılmamalıdır.

İki çıkışta farklı güç tüketimleri olabilir mi?

Evet. Toplam tüketim port gücünü ve kablo zayıflamasını aşmadığı sürece biri 4–5 W, diğeri 8–10 W gibi dağılımlar mümkündür.

802.3bt (60–90 W) kaynağım var; kullanabilir miyim?

Ürün 802.3af/at sınıflarını hedefler. bt kaynaklar downshift edebilse de sahada garantili çalışma için af/at ile eşleştirmenizi öneririz.

PoE switch yerine PoE enjektörle çalışır mı?

Evet. 48 V uyumlu PoE enjektörle kullanılabilir. Enjektör watt değeri toplam yüke uygun seçilmelidir.

Uçta 12 V isteyen cihazı nasıl beslerim?

PoE’den ayrıştırıp 5.5 × 2.1 mm DC jak ile 12 V beslemek için kutu içindeki splitter kablosu kullanılabilir. Kısa mesafe ve düşük akım şarttır.

Mesafeyi ne kadar uzatır?

Ethernet sınırı 100 m’dir. Çoklayıcı, doğru kablo ve PoE bütçesiyle uzun hatlarda stabiliteyi korumaya yardım eder; gerekirse midspan eklenmelidir.

Dış ortamda yağmur/kar etkiler mi?

Portlar suya karşı korunur. Doğru yönlendirme ve IP67 kutu ile yıllarca çalışır. Kablo girişlerinde damlama payı bırakılmalıdır.

İki cihazdan biri çalışmıyor; ne kontrol etmeliyim?

PoE bütçesi, hat uzunluğu, crimp kalitesi ve cihaz tüketimi. Sorunu izole etmek için cihazları tek tek deneyin.

VLAN ve güvenlik nasıl ele alınır?

İki cihaz aynı switch portu üzerinden geldiği için aynı VLAN’dadır. Gerekirse port-based VLAN veya MAC tabanlı politikalar uygulanır.

PoE bütçesi yetmezse ne yapmalıyım?

802.3at port kullanın, daha güçlü enjektör tercih edin, kabloyu kısaltın/kalitesini artırın, IR LED güç profilini düşürün veya midspan ekleyin.

24 V pasif PoE ile uyumlu mu?

Hedef standart 48 V (af/at)’tir. 24 V pasif çözümlerle karıştırılması önerilmez; cihaz veya kaynak zarar görebilir.

Gece kameralar reset atıyor; neden?

IR LED yükü artınca ani akım oluşur. af port sınırdaysa voltaj düşer ve kamera reset atabilir. Çözüm: 802.3at port ve tam bakır Cat6.

Bu topoloji IP çakışması oluşturur mu?

Hayır. Her cihazın MAC’i ayrıdır; IP dağıtımı DHCP veya statik olarak bağımsız yapılır.

PoE ölçümünü nasıl yaparım?

Inline PoE ölçer ile port çıkış gücü, voltaj ve akımı izleyebilirsiniz. Hat boyunca voltaj düşümü teşhis için idealdir.

PTZ beslemek uygun mu?

PTZ kameralar genellikle yüksek güç ister (20–25 W+). Toplam bütçeyi dikkatle hesaplayın; çoğu durumda tek port/tek PTZ önerilir.

Loop veya ağ döngüsü oluşur mu?

Hayır. Cihaz layer-2 döngü oluşturmaz. Ancak kablolamada aynı portu kendinize döndürmemeye dikkat edin.

Garanti ve OEM/ODM desteği var mı?

1 yıl kalite garantisi bulunur. Kablo uzunluğu ve renk özelleştirmeleri için OEM/ODM desteği verilir; numune tipik 3 gün, seri üretim 10–15 gün içinde hazırlanır.

802.3af portum var; iki kamera bağlamak istiyorum. Olur mu?

Toplam tüketim 10–11 W seviyesindeyse ve hat kısa/kaliteliyse olabilir. Marj dar ise 802.3at tercih edilmelidir.

PoE’nin pin düzeni neden önemli?

Bazı cihazlar 1/2(+),3/6(−) düzenini, bazıları 4/5(+),7/8(−) düzenini bekler. Ürün her iki düzenle uyumlu dağıtım sağlar ve sahada karışıklığı önler.

4K kamera + ikinci cihazda mozaik oluşuyor; çözüm?

100 Mbps hat doygun olabilir. Kamera bitrate’ini optimize edin, kare hızını düşürün veya ikinci cihaz trafiğini azaltın.

LED’lerde titreme görüyorum; bu normal mi?

Yük dalgalanmalarında kısa titreşimler olabilir. Kesintili davranışta güç bütçesi ve sonlandırmalar kontrol edilmelidir.

Toplam PoE bütçesi önemli mi?

Evet. Port başı güç yeterli görünse de şasi toplam PoE bütçesi dolu olabilir. Switch veri sayfasından kontrol edilmelidir.

RJ45 DC Power PoE Injector Açıklaması

RJ45 DC Power PoE Injector, veri ve DC gücü standart bir Ethernet kablosu üzerinden aynı anda iletmek için kullanılan bir cihazdır. IP kamera, kablosuz erişim noktası, VoIP telefon gibi uzaktan besleme gerektiren ağ cihazlarında kablolamayı basitleştirir ve kurulum esnekliğini artırır. Ek güç kablosu çekmeden cihazları beslemek için idealdir; priz erişiminin zor olduğu yerlerde çözüm sunar.

Ürün Tanımı ve Kutu

Not: Bu kitin çalışması için harici güç adaptörü gerekir.
Pasif PoE Enjektör + PoE Splitter Kiti: Kısa mesafelerde düşük maliyetli güç iletimi sağlar. 10/100 ağlarda yedek çiftler üzerinden güç taşır.
Kutu İçeriği: 1 × PoE enjektör kablosu, 1 × PoE splitter kablosu.
Besleme Pinleri: 4/5 (+), 7/8 (−).

Özellikler (Injector/Splitter)

Model Giriş Çıkış Standart Maks. Güç Hız Boyut
YAD-03AFS 40–57 V DC 12 V DC • 2 A maks. IEEE 802.3-AF/AT AF 15.4 W 10/100 Mbps 23.6 × 2.9 × 2.4 cm

Uygulama Alanları (Injector)

IP Kamera: Uzaktan besleme ve veri iletimi; kablolamayı basitleştirir.
Wi-Fi AP: Ayrı güç kablosu olmadan erişim noktası kurulumu.
VoIP Telefon: Ofislerde güç + ağ bağlantısını tek kabloda toplar.
Switch: PoE özelliği olmayan switch’lere güç besleme kabiliyeti kazandırır.
Akıllı Geçiş Sistemleri: Kontrol paneli ve kart okuyucuların kararlı çalışması.
Endüstriyel Otomasyon: Üretim hatlarında güvenilir güç + veri.

Son Notlar

Tam bakır Cat6 kullanımı, voltaj düşümünü azaltır ve sistem kararlılığını artırır.
Uç noktada IP67 korumalı kutu ve UV dayanımlı patch kablo servis arızalarını azaltır.
PoE port gücü ile şasi toplam PoE bütçesini birlikte planlayın.

Teknik Özellikler

Kavram: Açıklama
PoE Sınıfı: 802.3af (15.4 W port; uçta tipik 12.95 W), 802.3at (30 W port; uçta tipik 25.5 W)
Kablo Etkisi: Tam bakır Cat6 tercih edilmelidir. Uzunluk arttıkça gerilim düşümü artar.
Cihaz Tüketimi: Gece IR LED açık kamera daha fazla akım çeker. Marj bırakılmalıdır.
Parametre: Değer
Model: YAD-03AFS
PoE Standardı: IEEE 802.3-AF/AT (3AT/AF moduyla iletim)
Transfer Hızı: 10/100 Mbps (Fast-Ethernet)
Portlar: 3 × RJ-45 (1 giriş, 2 çıkış)
Pinleme: İletim 1/2(+), 3/6(−) • Güç 4/5(+), 7/8(−)
Giriş Gerilimi: 40–57 V DC
Çıkış (Splitter Senaryosu): 12 V DC • 2 A maks. • 5.5 × 2.1 mm jak
Maksimum Güç: AF 15.4 W (AT ile daha yüksek port bütçesi)
Çalışma Sıcaklığı: -10° – +55 °C (bazı varyantlarda 20° – +60 °C)
Nem: %20 – %80
Dış Ortam: Tüm portlar su geçirmez yapıdadır
Boyut: Yaklaşık 23.6 × 2.9 × 2.4 cm
