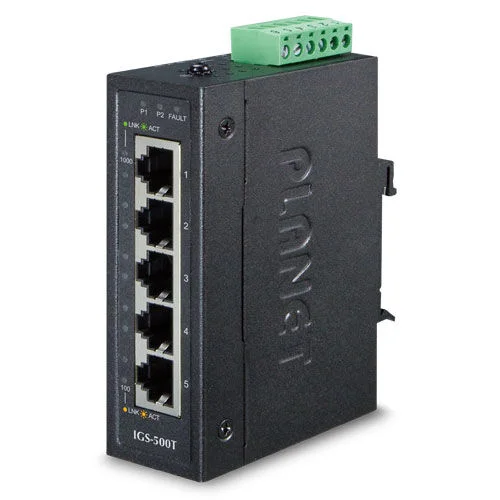

PLANET PL-IGS-500T Kompakt Endüstriyel Switch (Compact Industrial 5-Port 10/100/1000T Gigabit Ethernet Switch ) 5-Port

PL-IGS-500T Uzun Tanım

Fiziksel Port

5-port 10/100/1000BASE-T RJ45, auto-MDI/MDI-X özellikli

Layer 2 Özellikler

IEEE 802.3 10BASE-T, IEEE 802.3u 100BASE-TX, IEEE 802.3ab 1000BASE-T Ethernet standartlarını destekler

Auto-negotiation ve 10/100Mbps half/full duplex ve 1000Mbps full duplex destekler

Paket kaybını önlemek için back pressure (half-duplex) ve IEEE 802.3x pause frame flow control (full-duplex) destekler

Yüksek performans Store and Forward mimarinisi, broadcast storm control ve runt/CRC filtrelemesini destekler

Backplane (switching yapısı): 10Gbps

Entegre adres arama motorunu destekler, 4K absolute MAC adresini destekler

9K jumbo paket boyutuna sahip

Otomatik adres öğrenme ve adres aging özelliğine sahip

CSMA/CD Protokollerini destekler

Endüstriyel Şasiye Sahip ve Kurulum Özellikleri

IP30 metal şasi

DIN ray ve duvara monte edilebilir

12 <-> 48V DC, ters koruma özellikli yedek güç koruma, sökülebilir terminal block master ve slave güç için; 24V AC güç desteği

6000 VDC Ethernet ESD korumasını destekler

-40 <-> 75 derece C çalışma ısısına sahip

Düşmeye, darbeye ve titreşime karşı korumalı

Donanım Özellikleri

Bakır Port'lar

5 x 10/100/1000BASET RJ45 TP auto-MDI/MDI-X, auto negotiation

Konnektör

Sökülebilir 6-pin terminal blok

Pin 1/2 için Güç 1; Pin 3/4 için hata alarmı; Pin 5/6 için Güç 2

Alarm

Hata tespiti için bir röle çıkışına sahip

Alarm röle akımı taşıma kapasitesi: 1A@DC 24V

LED

3 x LED system ve güç için:

¦ Yeşil: DC Güç 1

¦ Yeşil: DC Güç 2

¦ Kırmızı: Güç Hatası

2 x LED her bakır port için

¦ Yeşil: 1000Mbps LNK/ACT

¦ Turuncu:10/100Mbps LNK/ACT

ESD Koruması

6KV

EFT Koruması

6KV

Güç Gereksinimi

12~48V DC, yedek güç ile birlikte ters polarite koruma işlevi, 24V AC güç desteği

Güç Tüketimi / Yayılımı

3.6 watt/12.35BTU

Montaj

DIN-ray kit ve duvara monte için kulakçıklar kullanılır

Şasi

IP30 metal

Boyutlar (E x B x Y)

70 x 104 x 30 mm

Ağırlık

252g

Switch Özellikleri

Switch Processing Scheme

Store-and-Forward

Adres Tablosu

4K

Buffer Hafızası

1M bit chip buffer hafızası

Akış Kontrolü

Back pressure half duplex için

IEEE 802.3x pause frame full duplex için

Switch Yapısı

10Gbps

Throughput (Saniyede paket sayısı)

7.4Mpps@64byte

Jumbo Frame Yapısı

9K

Network Kabloları

10/100/1000BASE-T

Cat. 3, 4, 5, 5e, 6 UTP kabloe (maks. 100 metre)

EIA/TIA-568 100-ohm STP (maks. 100 metre)

Standartlara Uygunluk

Standartlara Uygunluk

IEEE 802.3 Ethernet

IEEE 802.3u Fast Ethernet

IEEE 802.3ab Gigabit Ethernet

IEEE 802.3x Full-Duplex Flow Control

IEEE 802.3az Energy Efficient Ethernet

IEEE 802.1p Class of Service

Kanunlara Uygunluk

FCC Part 15 Class A, CE

Sağlamlık Testi

IEC 60068-2-32 (düşme)

IEC 60068-2-27 (darbe)

IEC 60068-2-6 (sarsıntı)

Çevresel Özellikler

Çalışma Isısı

-40~75 derece C

Nem Oranı

5~90%

Teknik Özellikler

• Backplane (switching yapısı): 10Gbps
• Bakır Port'lar: 5 x 10/100/1000BASET RJ45 TP auto-MDI/MDI-X, auto negotiation
• Konnektör: Sökülebilir 6-pin terminal blok Pin 1/2 için Güç 1; Pin 3/4 için hata alarmı; Pin 5/6 için Güç 2
• Alarm: Hata tespiti için bir röle çıkışına sahip Alarm röle akımı taşıma kapasitesi: 1A@DC 24V
• LED: 3 x LED system ve güç için: ¦ Yeşil : DC Güç 1 ¦ Yeşil : DC Güç 2 ¦ Kırmızı : Güç Hatası 2 x LED her bakır port için ¦ Yeşil : 1000Mbps LNK/ACT ¦ Turuncu :10/100Mbps LNK/ACT
• ESD Koruması: 6KV
• EFT Koruması: 6KV
• Güç Gereksinimi: 12~48V DC, yedek güç ile birlikte ters polarite koruma işlevi, 24V AC güç desteği
• Güç Tüketimi / Yayılımı: 3.6 watt/12.35BTU
• Montaj: DIN-ray kit ve duvara monte için kulakçıklar kullanılır
• Şasi: IP30 metal
• Boyutlar (E x B x Y): 70 x 104 x 30 mm
• Ağırlık: 252g
• Switch Processing Scheme: Store-and-Forward
• Adres Tablosu: 4K
• Buffer Hafızası: 1M bit chip buffer hafızası
• Akış Kontrolü: Back pressure half duplex için IEEE 802.3x pause frame full duplex için
• Switch Yapısı: 10Gbps
• Throughput (Saniyede paket sayısı): 7.4Mpps@64byte
• Jumbo Frame Yapısı: 9K
• Network Kabloları: 10/100/1000BASE-T Cat. 3, 4, 5, 5e, 6 UTP kabloe (maks. 100 metre) EIA/TIA-568 100-ohm STP (maks. 100 metre)
• Standartlara Uygunluk: IEEE 802.3 Ethernet IEEE 802.3u Fast Ethernet IEEE 802.3ab Gigabit Ethernet IEEE 802.3x Full-Duplex Flow Control IEEE 802.3az Energy Efficient Ethernet IEEE 802.1p Class of Service
• Kanunlara Uygunluk: FCC Part 15 Class A, CE
• Sağlamlık Testi: IEC 60068-2-32 (düşme) IEC 60068-2-27 (darbe) IEC 60068-2-6 (sarsıntı)
• Çalışma Isısı: -40~75 derece C
• Nem Oranı: 5~90%
