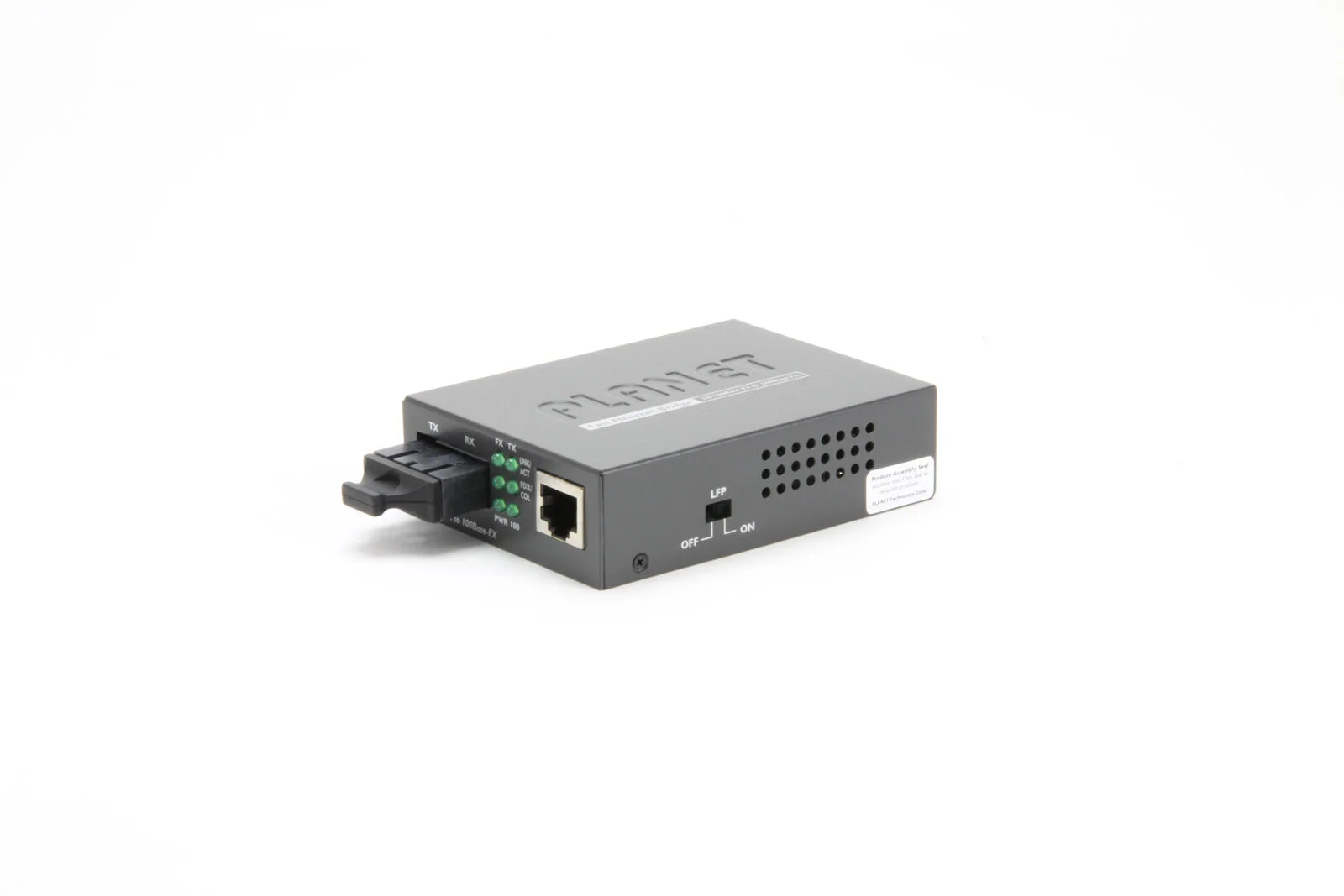

PLANET PL-FT-802 Bridge Media Converter 10/100Base-TX - 100Base-FX (SC, MM) 2km

PL-FT-802 Uzun Tanım

10/100 Mbps TP (bakır) - 100 Mbps FX (fiber) çevirimi yapar.

Fiber bağlantı mesafeleri:

Half-Duplex konumunda 412m

Full-Duplex konumunda 2 km

Konnektörler:

1 x Twisted Pair (RJ-45), Auto-MDI/MDI-X

1 x Fiber-optik (SC), 1310nm dalgaboyu

IEEE 802.3, IEEE 802.3u 10/100Base-TX, 100Base-FX standartlarını destekler.

Veri Aktarımı:

TP: 10/100Mbps

FX: 100Mbps

Duplex desteği:

TP tarafı Auto-Negotiation sayesinde full-duplex ya da half-duplex destekler

FX tarafı arkadaki DIP-switch sayesinde full-duplex ya da half-duplex konumuna ayarlanabilir.

LED göstergeleri: PWR, FX LNK/ACT, FX FDX/COL, TP 100, TP LNK/ACT, TP FDX/COL

Yan taraftaki DIP switch sayesinde LFP (Link Fault Pass-through) özelliği devreye alınabilir. Böylece bir taraftaki hata diğer tarafa da haber verilebilir.

LLCF (Link Loss Carry Forward): TP tarafında link kaybedilirse, FX tarafı transmit link sinyalini keser

LLR (Link Loss Return): Fiber tarafında link kaybedilirse, TP tarafı da link sinyalini keser.

Güç Gereksinimi: 5V DC, 2A

Harici güç adaptörü ürünle birlikte gelmektedir.

Model

FT-802

Ürün

Protokol

IEEE 802.3, 10Base-T

IEEE 802.3u, 100Base-TX

IEEE 802.3u, 100Base-FX

Boyutlar (E x B x Y)

97 x 69 x 26 mm

Ağırlık

0.2kg

Güç

5V DC, 2A, maksimum

Konnektör ve Kabloları

Twisted Pair / STP

RJ45, Category 5 (EIA/TIA 568)

Fiber-optik

SC Konnektör / Multi-Mode / 2km

Multi-mode kablo

50/125, 62.5/125 µm

Optik Dalgaboyu

1310nm

Işık Çıkış Gücü (dBm) Maksimum

-14

Işık Çıkış Gücü (dBm) Minimum

-20 (62.5/125µm), -23.5 (50/125µm)

Alıcı Hassasiyeti (dBm)

-31.8

Maksimum Giriş gücü (dBm)

-14

Desteklenen mesafeler

Twisted Pair Kablo Mesafesi

100 metre / 328 feet

Fiber Kablo Mesafesi

412 m / 1,350 feet (Half-Duplex)

2 km / 1.2 mil (Full-Duplex)

Port Mod

TP: Half ve Full Duplex, auto-negotiation

FX: Half ve Full Duplex DIP switch kanalıyla

Çevresel Özellikler

Çalışma Ortamı

Isı: 0~50 Derece

Nem Oranı: 5~90% yoğuşmayan

Depolama Ortamı

Isı: -40~70 Derece

Nem Oranı: 5~90% non-yoğuşmayan

Uyumluluk

FCC Class A, CE Class A

Teknik Özellikler

• Fiber bağlantı mesafeleri: Half-Duplex konumunda 412m Full-Duplex konumunda 2 km
• Konnektörler: 1 x Twisted Pair (RJ-45), Auto-MDI/MDI-X 1 x Fiber-optik (SC ), 1310nm dalgaboyu
• Veri Aktarımı: TP: 10/100Mbps FX: 100Mbps
• TP: 10/100Mbps
• FX: 100Mbps
• Duplex desteği: TP tarafı Auto-Negotiation sayesinde full-duplex ya da half-duplex destekler FX tarafı arkadaki DIP-switch sayesinde full-duplex ya da half-duplex konumuna ayarlanabilir.
• LED göstergeleri: PWR, FX LNK/ACT, FX FDX/COL, TP 100, TP LNK/ACT, TP FDX/COL
• LLCF (Link Loss Carry Forward): TP tarafında link kaybedilirse, FX tarafı transmit link sinyalini keser
• LLR (Link Loss Return): Fiber tarafında link kaybedilirse, TP tarafı da link sinyalini keser.
• Güç Gereksinimi: 5V DC, 2A
• Model: FT-802
• Protokol: IEEE 802.3, 10Base-T IEEE 802.3u, 100Base-TX IEEE 802.3u, 100Base-FX
• Boyutlar (E x B x Y): 97 x 69 x 26 mm
• Ağırlık: 0.2kg
• Güç: 5V DC, 2A, maksimum
• Twisted Pair / STP: RJ45, Category 5 (EIA/TIA 568)
• Fiber-optik: SC Konnektör / Multi-Mode / 2km
• Multi-mode kablo: 50/125, 62.5/125 µm
• Optik Dalgaboyu: 1310nm
• Işık Çıkış Gücü (dBm) Maksimum: -14
• Işık Çıkış Gücü (dBm) Minimum: -20 (62.5/125µm), -23.5 (50/125µm)
• Alıcı Hassasiyeti (dBm): -31.8
• Maksimum Giriş gücü (dBm): -14
• Twisted Pair Kablo Mesafesi: 100 metre / 328 feet
• Fiber Kablo Mesafesi: 412 m / 1,350 feet (Half-Duplex) 2 km / 1.2 mil (Full-Duplex)
• Port Mod: TP: Half ve Full Duplex, auto-negotiation FX: Half ve Full Duplex DIP switch kanalıyla
• Çalışma Ortamı: Isı: 0~50 Derece Nem Oranı: 5~90% yoğuşmayan
• Depolama Ortamı: Isı: -40~70 Derece Nem Oranı: 5~90% non-yoğuşmayan
• Uyumluluk: FCC Class A, CE Class A
