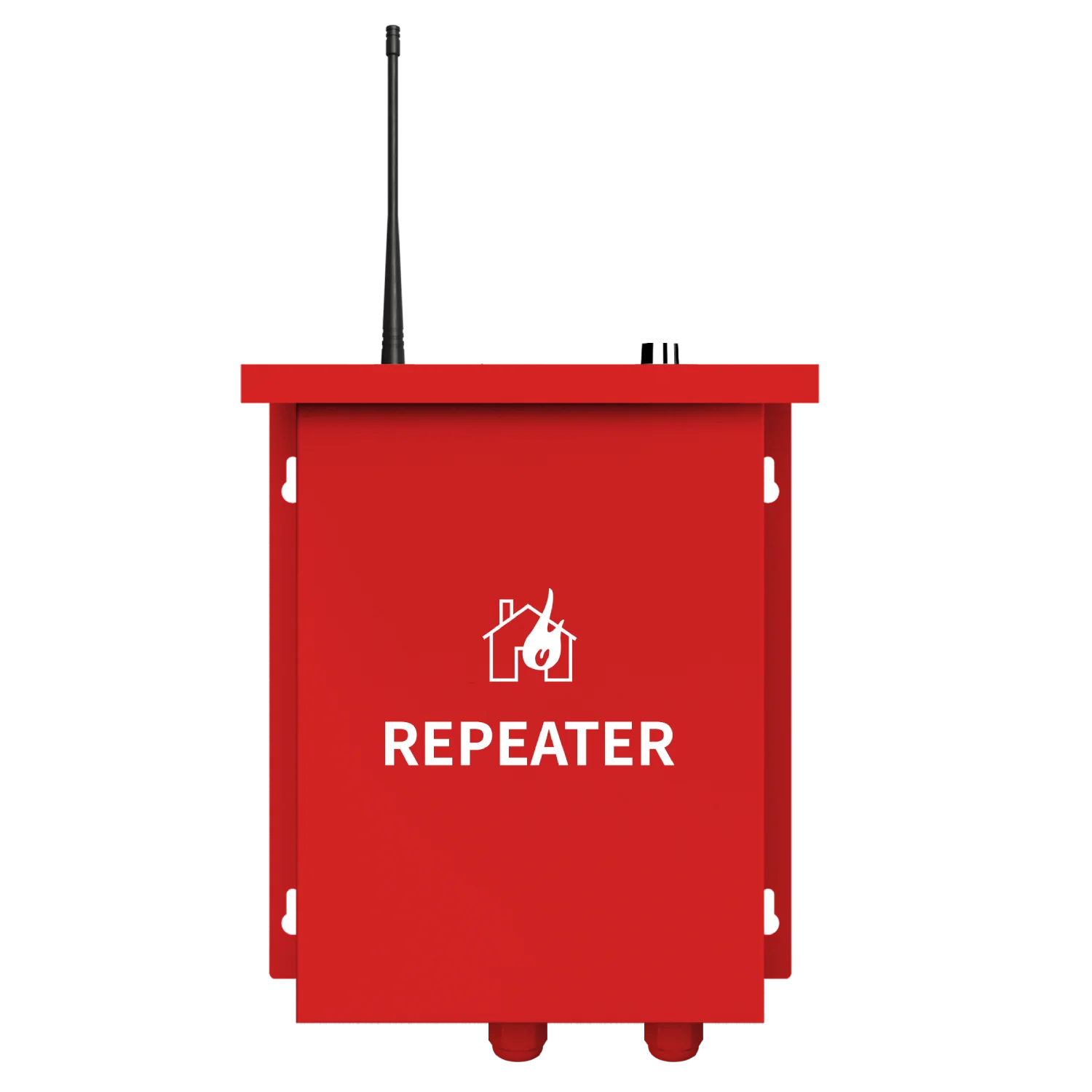

OPAX-RPT — 868 MHz Kablosuz Sinyal Tekrarlayıcı - Repeater (868mhz) EN-54 Sertifikalı

OPAX-RPT — 868 MHz Kablosuz Sinyal Tekrarlayıcı

Opax ekosistemindeki 868 MHz aksesuar ve dedektörlerin RF kapsamasını büyütmek için tasarlanmış, FHSS ve AES-128 + Rolling Code güvenlikli akıllı tekrarlayıcı.

Panel Başına Maks. 5 Tekrarlayıcı AES-128 + Rolling Code FHSS Frekans Atlamalı 48 saat Yedekleme IP55 Korumalı EN 54-18 & EN 54-25 Belgeli

Model adımız: OPAX-RPT. Bir yangın alarm paneline en fazla 5 adet OPAX-RPT tanıtılabilir. Aksesuar/dedektör toplam kapasitesi ise kullandığınız kontrol panelinin adres kapasitesine bağlıdır.

Öne Çıkanlar Zincirleme (Multi-Hop) Uygunluk & Standartlar Teknik Özellikler Kurulum İpuçları

Öne Çıkan Özellikler

Panel Başına Maks. 5 Tekrarlayıcı

Bir yangın alarm paneline en fazla 5 adet OPAX-RPT tanıtılabilir; kapsama bu 5 noktanın doğru konumlandırılmasıyla genişletilir.

Gelişmiş RF Güvenliği

AES-128 şifreleme + Rolling Code ile paket bütünlüğü ve tekrar saldırılarına karşı koruma.

FHSS Dayanıklılığı

Yoğun parazitli ortamlarda Frequency Hopping ile otomatik kanal değişimi; bağlantı sürekliliği.

Çift Yönlü Haberleşme

Aksesuar durumlarının okunmasını kolaylaştıran bidirectional mimari ve ağ esnekliği.

48 Saat Yedek Enerji

Dahili 3.7 V Li-ion ile elektrik kesintilerinde uzun bekleme; Low Battery uyarısı ile planlı bakım.

Endüstriyel Dayanım

IP55 koruma, −20 °C~+60 °C çalışma ve metal gövde (kırmızı) ile zorlu sahalara uygunluk.

Zincirleme (Multi-Hop) Tekrarlama — Uzun Menzil Çözümü

Store-and-Forward Mantığı

Her OPAX-RPT, aldığı çerçeveyi doğrular (ACK) ve store-and-forward ile bir sonraki tekrarlayıcıya veya doğrudan panele iletir; sinyal R1→R2→…→Panel hattında “atlayarak” ilerler.

Topolojiler

Lineer (panel→R1→R2→…), ağaç (çoklu koldan toplanan), proje yazılımına bağlı mesh-benzeri alternatif yollar. Amaç: kör noktasız kapsama.

Performans Notları

Atlama sayısı arttıkça hava-zamanı ve gecikme artar. Optimum yerleşimle minimum hop hedeflenir; limitler üretici yazılımı ve yerel düzenlemelere göre belirlenir.

Panel → R1 → R2 → R3 → R4 → R5 zincir örneği

Çift Yönlü & ACK Esnek Topoloji Güvenli İletim Uzun Menzil

Örnek Akış — Panel + 5 Tekrarlayıcı

• R1, uç cihazdan gelen alarmı alır ve ACK ile doğrular.
• R1, çerçeveyi R2’ye veya doğrudan panele iletir.
• Aldıysa R2 → store-and-forward → R3; süreç benzer şekilde sürer.
• Güzergâh doğrulaması sırasında en sağlam rota seçilir; alternatif yol varsa yedekli iletim yapılır.
• Zincir R5 → Panel yönünde tamamlanır; panel olay kaydını işler.

Uygunluk & Standartlar (EN 54-18 / EN 54-25)

EN 54-18 — Giriş/Çıkış Cihazları

Yangın algılama ve alarm sistemlerinde giriş/çıkış (I/O) cihazlarının güvenilir işleyişini, elektriksel güvenilirlik ve işlevsel performans kriterleriyle doğrular.

EN 54-25 — Kablosuz Bileşenler

Kablosuz (RF) bileşenlerde bağlantı güvenliği, parazit bağışıklığı, alarm/arıza izleme ve pil gözetimi gibi gereklilikleri tanımlar; değişken koşullarda süreklilik sağlar.

OPAX-RPT için Anlamı

Bu kapsam, tekrarlayıcının yangın güvenliği uygulamalarında kullanılabilirliğini ve RF iletişim dayanıklılığını doğrular; alarmın zamanında iletilmesi ve arıza/pil durumlarının izlenmesi güvence altındadır.

Belge Paylaşımı

Sertifika detayları (no, tarih, akredite laboratuvar) talep halinde paylaşılabilir. Proje onayı için PDF ve teknik ekler sunulur.

• Kapsam: Kablosuz menzil genişletme; alarm/arıza ve kontrol sinyallerinin güvenli taşınması.
• Pratik Fayda: Çok katlı binalar, kampüsler, depo & endüstriyel tesislerde kör noktaları ortadan kaldırır.

Güvenlik Mimarisi: AES-128 + Rolling Code + FHSS

AES-128 paket içeriklerini kriptografik olarak korur. Rolling Code, her iletimde değişen anahtar yapısıyla “replay” riskini düşürür. FHSS ise gürültüde otomatik kanal atlamasıyla iletişim kopmalarını azaltır. Bu üçlü yaklaşım, kablosuz alarm uygulamalarında yüksek güvenlik + yüksek süreklilik dengesi sunar.

Panel Başına Maksimum 5 Tekrarlayıcı

Bir yangın alarm paneline en fazla 5 adet OPAX-RPT tanıtılabilir. Bu limit, zincir derinliği değil; panelin yönetim sınırıdır. Kapsamayı büyütmek için bu 5 tekrarlayıcı bina içinde stratejik noktalara yerleştirilir. Sinyaller ilgili tekrarlayıcı(lar) tarafından tekrar edilerek panele ulaştırılır; burada esas olan doğru konumlandırmadır. OPAX-RPT 999 aksesuar ve dedektörün sinyalini tekrarlayabilir.

• Planlama: Panel kapsaması zayıf bölgelere doğru 5 adede kadar OPAX-RPT konumlandırın.
• Yerleşim: Beton/metal engelleri baypas eden, RF açıdan “temiz” noktalar tercih edin.
• Doğrulama: Kurulum sonrası testte LED davranışını ve saha ölçümlerini kullanarak kapsama alanını teyit edin.

Teknik Özellikler

RF Frekansı 868 MHz
Tekrarlayıcı Sayısı Panel başına maksimum 5 adet OPAX-RPT (tanıtılabilir)
Tekrarlama Sinyal tekrarı ile kapsama genişletme (zincir mantığı ile)
Haberleşme Çift yönlü (bidirectional), ağ genişletme topolojileriyle uyumlu
Güvenlik AES-128 şifreleme + Rolling Code
Parazit Bağışıklığı FHSS (Frequency Hopping Spread Spectrum)
İletişim Mesafesiı 500 Mt. (Açık alan)
Güç / Pil Dahili DC 3.7 V Li-ion, 48 saat bekleme
Akım ≤ 10 mA
Koruma IP55
LED Repeat LED, Low Battery uyarısı
Çalışma Sıcaklığı −20 °C ~ +60 °C
Gövde Metal kasa, kırmızı
Boyut / Ağırlık ≈ 250 × 190 × 50 mm, ≈ 2.3 kg
Uygulama Opax 868 MHz aksesuar/dedektör menzil genişletme
Sertifikalar EN 54-18 (I/O cihazları), EN 54-25 (kablosuz bileşenler)

Kurulum ve Ağ Tasarım İpuçları

• Konumlandırma: Panel ile en uzaktaki aksesuar hattının tam ortası yerine, RF engellerini baypas edecek hafif ofset yerleşim tercih edin.
• Repeater Sayısı: Panel başına en fazla 5 adet OPAX-RPT tanıtın; döngü (loop) veya geri besleme oluşturmayın.
• Parazit Haritası: Trafo/motor odaları ve büyük metal yüzeylerden kaçının. FHSS korur, fakat doğru yer seçimi performansı belirler.
• LED Doğrulama: Geçici tripod ile gezdirip Repeat LED davranışına bakarak en düşük paket kayıplı noktayı kalıcı montaj yapın.
• Bakım: Düşük pil uyarısı alındığında aynı hat üzerindeki tekrarlayıcılar için periyodik kontrol planlayın.

SSS

Kaç cihaz / tekrarlayıcı desteklenir?

Bir yangın alarm paneline en fazla 5 adet OPAX-RPT tanıtılabilir. Toplam aksesuar/dedektör sayısı ise panelinizin adres kapasitesine bağlıdır.

Açık alanda menzil ne kadar?

Menzil; yapı malzemeleri, RF gürültü ve anten yerleşimine göre değişir. En doğru sonuç için yerinde RF etüdü önerilir.

Dış ortamda kullanım uygun mu?

IP55 koruma ile yarı dış ortam kurulumlarına uygundur; doğrudan yağış/güneşten korunan nokta tercih edin.

EN 54-18 ve EN 54-25 sertifikaları tam olarak neyi garanti eder?

EN 54-18, sistem içindeki I/O cihazlarının elektriksel ve işlevsel güvenilirlik kriterlerini; EN 54-25 ise kablosuz iletişimin sürekliliği, alarm/arıza izleme ve pil gözetimi gibi gereksinimlerini karşılamayı doğrular.

Teknik Özellikler

• RF Frekansı: 868 MHz
• Tekrarlayıcı Sayısı: Panel başına maksimum 5 adet OPAX-RPT (tanıtılabilir)
• Tekrarlama: Sinyal tekrarı ile kapsama genişletme (zincir mantığı ile)
• Haberleşme: Çift yönlü (bidirectional), ağ genişletme topolojileriyle uyumlu
• Güvenlik: AES-128 şifreleme + Rolling Code
• Parazit Bağışıklığı: FHSS (Frequency Hopping Spread Spectrum)
• İletişim Mesafesiı: 500 Mt. (Açık alan)
• Güç / Pil: Dahili DC 3.7 V Li-ion, 48 saat bekleme
• Akım: ≤ 10 mA
• Koruma: IP55
• LED: Repeat LED, Low Battery uyarısı
• Çalışma Sıcaklığı: −20 °C ~ +60 °C
• Gövde: Metal kasa, kırmızı
• Boyut / Ağırlık: ≈ 250 × 190 × 50 mm, ≈ 2.3 kg
• Uygulama: Opax 868 MHz aksesuar/dedektör menzil genişletme
• Sertifikalar: EN 54-18 (I/O cihazları), EN 54-25 (kablosuz bileşenler)
