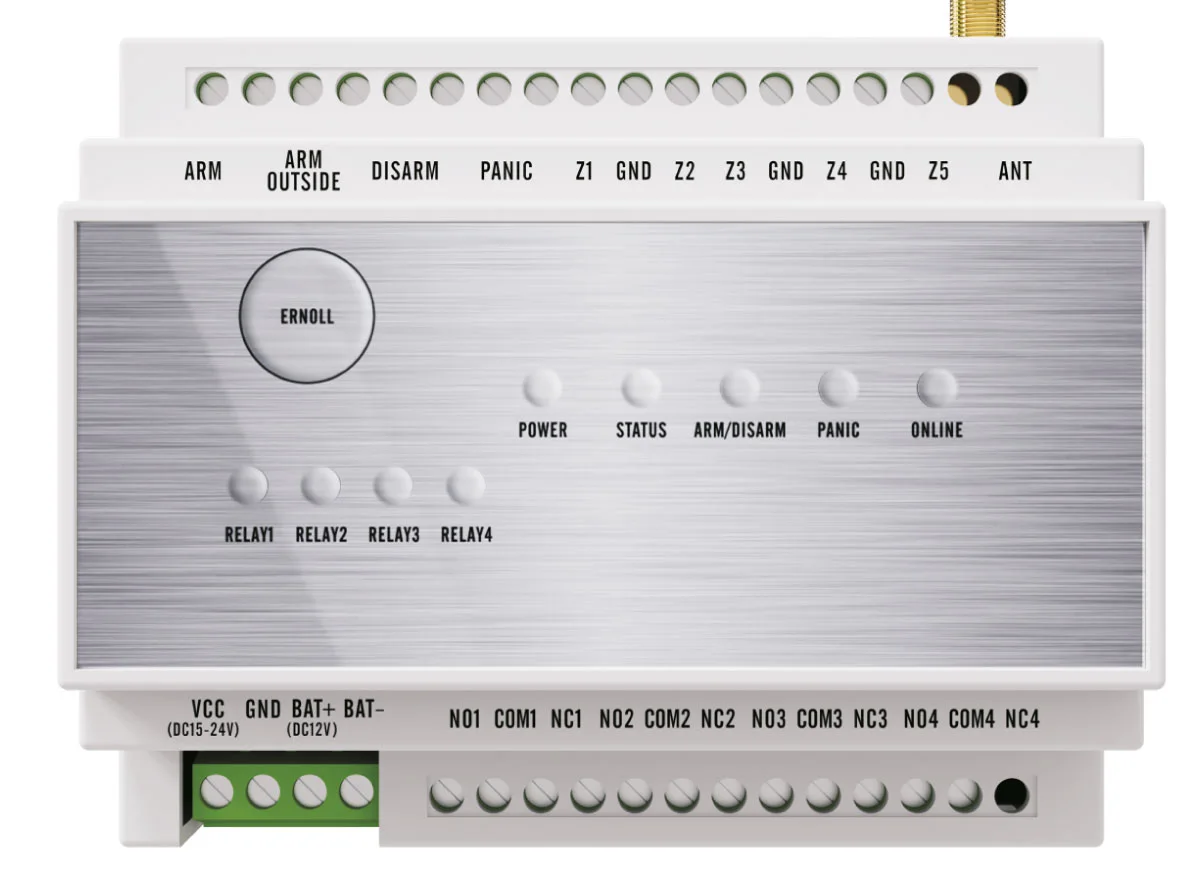

OPAX-RM240 868 MHz Kablosuz I/O Röle Modülü

868 MHz Kablosuz Yangın Alarm Panel Aksesuarı

OPAX-RM240 868 MHz Kablosuz I/O Röle Modülü

5 Zon Girişli, 4 Röle Çıkışlı, Kablolu Yangın Cihazlarını Kablosuz ve Adreslenebilir Yangın Alarm Sistemine Dahil Eden Akıllı Kontrol Modülü

OPAX-RM240, 868 MHz kablosuz yangın alarm kontrol panelleriyle kullanılmak üzere tasarlanmış profesyonel bir I/O röle modülüdür. Bu cihaz sayesinde kablolu yangın dedektörleri, beam dedektörleri, kuru kontak çıkışlı cihazlar, manuel tetikleme elemanları ve saha otomasyon ekipmanları kablosuz yangın alarm sistemine dahil edilebilir.

Modül, kendisine bağlanan kablolu yangın beam dedektörü veya farklı bir kablolu cihaz yangın algıladığında alarm bilgisini kablosuz yangın alarm paneline iletir. Aynı zamanda üzerinde bulunan röle çıkışları sayesinde siren, flaşör, fan, kapı kontrolü, kamera alarm girişi, tahliye yönlendirme veya farklı otomasyon cihazlarını devreye alabilir.

868 MHz Kablosuz 5 Kablolu Zon 4 Röle Çıkışı Yangın Panel Aksesuarı AES128 + Rolling Code FHSS Frekans Atlama

5 Zon Kablolu cihaz girişi

4 Röle NO / COM / NC çıkış

868 MHz Kablosuz panel haberleşmesi

10A Röle çıkış akımı sınırı

OPAX-RM240 Ne İşe Yarar?

Kablolu yangın cihazlarını kablosuz yangın alarm paneline adresli olarak dahil eder.

OPAX-RM240, 868 MHz kablosuz yangın alarm kontrol panellerinde kullanılan akıllı bir giriş/çıkış modülüdür. Bu ürünün temel amacı, sahada bulunan kablolu cihazlardan gelen alarm veya durum bilgisini kablosuz yangın alarm paneline iletmek ve gerektiğinde röle çıkışları üzerinden harici cihazları devreye almaktır.

Örneğin kablolu bir yangın beam dedektörü, duman veya yangın belirtisi algıladığında OPAX-RM240 üzerindeki zon girişini tetikler. Modül bu tetik bilgisini 868 MHz kablosuz haberleşme üzerinden yangın alarm kontrol paneline gönderir. Böylece kablolu beam dedektörü, kablosuz yangın alarm sisteminin adreslenebilir bir parçası haline gelir.

Aynı anda modül üzerindeki röle çıkışları kullanılarak harici siren, flaşör, duman tahliye fanı, kamera alarm girişi, kapı serbest bırakma sistemi, yönlendirme ışığı veya farklı otomasyon cihazları devreye alınabilir. Bu sayede OPAX-RM240, yalnızca sinyal ileten bir modül değil; yangın senaryolarını sahada uygulayan akıllı bir kontrol noktası olarak çalışır.

Kısa Tanım: OPAX-RM240; kablolu yangın cihazlarını 868 MHz kablosuz yangın alarm kontrol paneline tanıtan, zon girişinden tetik alabilen ve panelden gelen komutla veya yerel alarm durumuyla röle çıkışlarını çalıştırabilen profesyonel I/O röle modülüdür.

Çift Yönlü Çalışma Mantığı: Hem Sinyal Gönderir Hem Röle Çalıştırır

OPAX-RM240 yalnızca giriş modülü değil, aynı zamanda çıkış kontrol modülüdür.

1. Zon Girişinden Alarm Alır ve Panele Sinyal Gönderir

Kablolu yangın beam dedektörü, kuru kontak çıkışlı duman dedektörü, yangın butonu veya farklı bir kablolu cihaz alarm verdiğinde OPAX-RM240 üzerindeki zon girişi tetiklenir. Modül bu alarm bilgisini kablosuz olarak yangın alarm kontrol paneline iletir. Böylece kablolu cihaz, panel üzerinde ayrı bir bölge/adres mantığıyla izlenebilir.

2. Panelden Gelen Sinyalle Rölelerini Devreye Alır

Yangın alarm panelinden gelen komut veya senaryo bilgisine göre OPAX-RM240 üzerindeki röleler çalıştırılabilir. Böylece panel alarm ürettiğinde uzaktaki bir noktada bulunan siren, flaşör, fan, kapı kontrol sistemi, kamera alarm girişi veya otomasyon cihazı modül üzerinden tetiklenebilir.

Önemli Avantaj: Bu yapı sayesinde OPAX-RM240 hem giriş modülü gibi davranır, hem de çıkış/röle kontrol modülü olarak yangın senaryosunun bir parçası olur. Yani cihaz, sahadan panele alarm bilgisi gönderebilir ve panelden gelen komutla sahadaki cihazları çalıştırabilir.

Örnek Çalışma Senaryosu: Kablolu Beam Dedektörü ile Yangın Algılama

Beam dedektöründen gelen alarm bilgisi kablosuz yangın paneline taşınır ve sahada röle tetiklemesi yapılır.

1. Yangın / Duman Algılanır Kablolu beam dedektörü alarm durumuna geçer.

2. Zon Girişi Tetiklenir Beam dedektörünün kuru kontak çıkışı RM240 zonuna bağlanır.

3. Panel Bilgilendirilir RM240, alarm bilgisini 868 MHz kablosuz olarak panele gönderir.

4. Röle Aktif Olur Modül üzerindeki ilgili röle çıkışı devreye girer.

5. Harici Cihaz Çalışır Siren, flaşör, fan, kamera veya kapı kontrolü tetiklenir.

Uygulama Notu: Beam dedektörü, yangın butonu, siren, fan, kapı kontrol sistemi veya farklı harici cihaz bağlantılarında ürünün röle kapasitesi, besleme gerilimi, yangın projesi ve yerel elektrik güvenliği kuralları mutlaka dikkate alınmalıdır.

OPAX-RM240 ile Neler Yapılabilir?

Yangın alarm sistemi, otomasyon ve kablolu cihaz entegrasyonu için çok amaçlı kullanım senaryoları.

Kablolu Beam Dedektörü Adresleme

Kablolu yangın beam dedektörü OPAX-RM240 zon girişine bağlanarak kablosuz yangın alarm panelinde izlenebilir. Beam dedektörü alarm verdiğinde panel olay bilgisini alır ve ilgili alarm senaryosunu çalıştırabilir.

Yangın Butonu Entegrasyonu

Kablolu manuel yangın butonu veya kuru kontak veren acil durum elemanı modüle bağlanabilir. Buton tetiklendiğinde alarm bilgisi kablosuz yangın paneline iletilir ve röle çıkışlarıyla sahadaki cihazlar çalıştırılabilir.

Siren ve Flaşör Tetikleme

Alarm durumunda harici siren, ışıklı uyarı cihazı veya flaşör devreye alınabilir. Bu kullanım özellikle büyük depolar, üretim alanları, otoparklar ve yangın uyarısının lokal olarak güçlendirilmesi gereken alanlarda avantaj sağlar.

Duman Tahliye Fanı Kontrolü

Yangın panelinden veya zon girişinden gelen tetik ile röle üzerinden fan, aspiratör veya duman tahliye sistemi kontrol edilebilir. Bu tarz uygulamalarda güç kontaktörü ve uygun elektrik projesi kullanılmalıdır.

Kapı ve Manyetik Kilit Kontrolü

Acil durumda kapıların serbest bırakılması, turnikelerin açılması veya belirli geçiş noktalarının kontrol edilmesi için röle çıkışları kullanılabilir. Yangın tahliye kapılarında ilgili mevzuata uygun bağlantı yapılmalıdır.

Kamera / NVR Alarm Girişi

Röle çıkışı ile kamera kayıt cihazının alarm girişi tetiklenebilir. Böylece yangın alarmı veya zon tetiklemesi olduğunda kamera sistemi ilgili alanı kayda alabilir, ekran büyütebilir veya güvenlik merkezine uyarı gönderebilir.

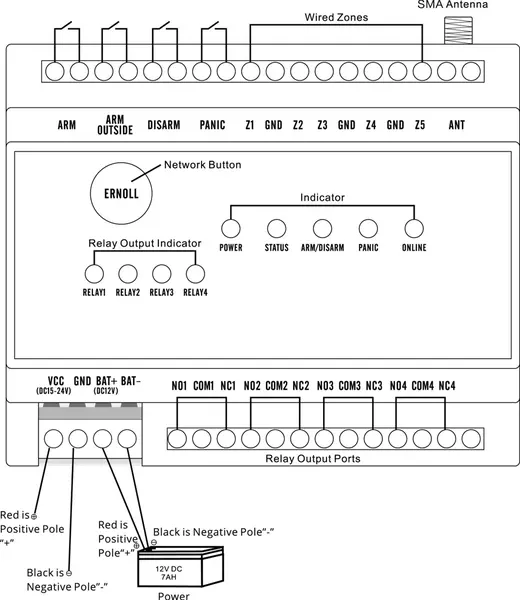

Teknik Çizim ve Bağlantı Terminalleri

OPAX-RM240 üzerinde girişler, zonlar, anten, besleme, akü ve röle çıkışları yer alır.

Teknik çizimde görüldüğü gibi OPAX-RM240 üzerinde hem giriş hem çıkış amaçlı birçok bağlantı terminali bulunur. Bu yapı, modülün yalnızca alarm sinyali alan bir cihaz değil, aynı zamanda sahadaki cihazları kontrol eden profesyonel bir I/O modülü olduğunu gösterir.

Terminal / Bölüm Görevi
Z1 - Z5 Zon Girişleri Kablolu beam dedektörü, yangın butonu, kuru kontak çıkışlı cihaz veya farklı tetik elemanlarından alarm bilgisi almak için kullanılır.
NO / COM / NC Röle Çıkışları Siren, flaşör, fan, kamera alarm girişi, kapı kontrolü veya otomasyon cihazlarını tetiklemek için kullanılır.
ANT / SMA Anten 868 MHz kablosuz haberleşmenin sağlıklı yapılması için anten bağlantısıdır.
VCC / GND 15V - 24V DC çalışma beslemesi için kullanılır.
BAT+ / BAT- 12V / 1.3Ah yedek akü bağlantısı için kullanılır.
ARM / DISARM / PANIC Kurma, devre dışı bırakma veya acil durum mantığıyla ilişkili giriş/arayüz fonksiyonları için kullanılır.

Kurulum Tavsiyesi: Anten bağlantısı gevşek bırakılmamalı, metal yüzeylerden ve yüksek elektromanyetik parazit kaynaklarından uzak konumlandırılmalıdır. Kablolama yapılmadan önce cihaz enerjisi kesilmeli ve tüm bağlantılar yetkili teknik personel tarafından yapılmalıdır.

Kablolu Cihazı Kablosuz Sistemde Adreslenebilir Hale Getirme

Kablolu yangın dedektörleri ve kuru kontak çıkışlı cihazlar kablosuz panel üzerinde izlenebilir.

OPAX-RM240’ın en önemli avantajlarından biri, kablolu bir cihazı kablosuz yangın alarm kontrol paneli üzerinde tanımlanabilir ve izlenebilir hale getirmesidir. Bu sayede kablolu beam dedektörü veya kuru kontak çıkışı veren farklı bir yangın cihazı, kablosuz sistem içinde ayrı bir alarm noktası olarak değerlendirilebilir.

Bu özellik özellikle mevcut kablolu cihazların bulunduğu ama yeni sistemin 868 MHz kablosuz yangın alarm paneli ile kurulmak istendiği projelerde büyük avantaj sağlar. Kablolu cihaz değişmeden kullanılabilir; OPAX-RM240 bu cihaz ile kablosuz panel arasında köprü görevi görür.

Mevcut Kablolu Cihazları Korur

Sahada bulunan kablolu beam dedektörü, yangın butonu veya kuru kontak çıkışı veren cihazlar sistem dışı kalmaz. OPAX-RM240 ile kablosuz yangın alarm paneline dahil edilebilir.

Kablosuz Panelle Haberleşir

Zon girişinden alınan tetik bilgisi 868 MHz kablosuz haberleşme üzerinden panele iletilir. Böylece kablolama maliyeti ve uzun hat çekme ihtiyacı azaltılabilir.

Senaryo Bazlı Çalışır

Alarm bilgisi geldiğinde hangi rölenin çalışacağı, hangi cihazın tetikleneceği ve sahadaki hangi ekipmanın devreye alınacağı senaryo mantığıyla kurgulanabilir.

Yangın Otomasyonuna Destek Olur

Siren, flaşör, fan, kapı kontrol sistemi, kamera alarm girişi ve benzeri yardımcı cihazlar röle çıkışları üzerinden yangın senaryosuna dahil edilebilir.

Yangın Alarm Panelinden Gelen Sinyal ile Röle Kontrolü

Modül yalnızca zon tetiklemesiyle değil, panelden gelen komutla da röle çıkışlarını çalıştırabilir.

OPAX-RM240, yangın alarm kontrol panelinden gelen senaryo veya tetik bilgisine göre üzerindeki röle çıkışlarını devreye alabilir. Bu özellik, sahada uzakta bulunan bir cihazın kablo çekilmeden kablosuz sistem üzerinden kontrol edilmesine imkan sağlar.

Örneğin yangın alarm paneli bir bölgede alarm algıladığında, binanın farklı noktasındaki OPAX-RM240 modülüne kablosuz sinyal gönderilebilir. Modül bu sinyale göre röle çıkışını aktif ederek bağlı olan sireni, flaşörü, fanı, kamera alarm girişini veya kapı kontrol cihazını çalıştırabilir.

Örnek: Yangın alarm paneli ana binada bulunurken, depo bölümüne OPAX-RM240 monte edilebilir. Ana panel alarm durumunda depo bölümündeki RM240’a kablosuz sinyal gönderir ve modül depo içindeki siren/flaşör veya fan kontrolünü röle üzerinden devreye alır.

Teknik Özellikler

OPAX-RM240 profesyonel yangın ve otomasyon entegrasyonları için kompakt teknik altyapı sunar.

Teknik Parametre Değer / Açıklama
Ürün Tipi 868 MHz kablosuz I/O röle modülü, yangın alarm panel aksesuarı
Kullanım Amacı Kablolu yangın cihazlarını kablosuz sisteme dahil etmek ve röle çıkışlarıyla harici cihazları kontrol etmek
Çalışma Gerilimi 15V - 24V DC
Kablosuz Frekans 868 MHz
Verici Çıkış Gücü 10 mW
Zon Girişi 5 adet kablolu zon girişi
Röle Çıkışı 4 adet röle çıkışı, NO / COM / NC bağlantı yapısı
Röle Çıkış Akımı 10A veya daha düşük
Maksimum Yük Sınırı 2000W veya daha düşük, 10A veya daha düşük
Alarm Akımı 300 mA veya daha düşük
Bekleme Akımı 100 mA veya daha düşük
Yedek Akü 12V / 1.3Ah sızdırmaz kurşun-asit akü
Çalışma Sıcaklığı -10°C ile +50°C arası
Bağıl Nem %80 veya daha düşük, yoğuşmasız
Boyutlar 106 x 78,5 x 58,5 mm

Kurulum, Güvenlik ve Bağlantı Uyarıları

Yangın alarm sistemlerinde hatalı bağlantı, sistem performansını ve güvenliği doğrudan etkileyebilir.

• Kurulum ve bağlantı işlemleri enerji verilmeden önce tamamlanmalıdır.
• Ürün yalnızca belirtilen 15V - 24V DC çalışma gerilimi aralığında kullanılmalıdır.
• Röle çıkışlarına bağlanacak yüklerde 10A ve 2000W sınırı aşılmamalıdır.
• Yüksek güçlü cihazlar doğrudan röleye bindirilmemeli; gerekli durumlarda kontaktör, sigorta ve koruma elemanları kullanılmalıdır.
• Yangın beam dedektörü, siren, fan, kapı kontrol sistemi ve benzeri cihaz bağlantıları uzman teknik personel tarafından yapılmalıdır.
• Anten bağlantısı sıkı olmalı; anten metal yüzeylerden, yüksek akım hatlarından ve parazit kaynaklarından uzak tutulmalıdır.
• Kablolu zon bağlantılarında EOL / sonlandırma direnci mantığı doğru uygulanmalıdır.
• Yedek akü bağlantısında BAT+ ve BAT- kutuplarına dikkat edilmelidir.
• Cihaz çocukların ve yetkisiz kişilerin erişemeyeceği, korumalı bir pano veya teknik alana monte edilmelidir.

Yangın Sistemi Uyarısı: OPAX-RM240 bir yardımcı I/O röle modülüdür. Yangın algılama, tahliye, kapı serbest bırakma, duman tahliye ve benzeri kritik uygulamalarda bağlantılar ilgili yangın projesine, yerel yönetmeliklere, elektrik güvenliği kurallarına ve yetkili teknik servis onayına uygun yapılmalıdır.

Profesyonel Yangın Alarm Projelerinde OPAX-RM240 Kullanım Avantajı

868 MHz kablosuz yangın alarm sistemlerinde kablolu cihaz entegrasyonu için esnek çözüm.

Modern yangın alarm projelerinde her cihazın tamamen kablosuz olması her zaman mümkün değildir. Bazı durumlarda beam dedektörleri, özel yangın algılama cihazları, kuru kontak çıkışlı dedektörler, mekanik anahtarlar, yardımcı kontaklar veya saha otomasyon cihazları kablolu bağlantı gerektirebilir. OPAX-RM240, bu noktada kablolu cihazlar ile 868 MHz kablosuz yangın alarm kontrol paneli arasında akıllı bir köprü görevi görür.

Bu ürün sayesinde kablolu bir cihazdan gelen alarm bilgisi kablosuz yangın alarm paneline aktarılabilir. Aynı zamanda panelden gelen alarm veya kontrol komutu ile OPAX-RM240 üzerindeki röleler devreye alınarak sahadaki farklı cihazlar çalıştırılabilir. Böylece alarm sistemi yalnızca algılama ve bildirim yapmakla kalmaz; aynı zamanda yangın senaryosunun uygulanmasına da destek olur.

OPAX-RM240; yangın beam dedektörü entegrasyonu, harici siren tetikleme, flaşör kontrolü, duman tahliye fanı çalıştırma, kamera alarm girişi tetikleme, kapı veya turnike kontrolü, acil durum butonu entegrasyonu ve kablolu zonların kablosuz panele taşınması gibi birçok uygulamada kullanılabilir. Bu nedenle ürün, hem yeni kurulumlarda hem de mevcut kablolu altyapının kablosuz yangın alarm sistemine dahil edilmesi gereken projelerde profesyonel bir çözümdür.

Sıkça Sorulan Sorular

OPAX-RM240 hakkında teknik ve uygulama odaklı sorular.

OPAX-RM240 bir yangın alarm paneli midir?

Hayır. OPAX-RM240 bir yangın alarm paneli değil, 868 MHz kablosuz yangın alarm kontrol panellerinde kullanılan I/O röle modülü aksesuarıdır. Kablolu cihazlardan gelen sinyali panele iletir ve röle çıkışlarıyla harici cihazları kontrol edebilir.

Kablolu beam dedektörü bu modüle bağlanabilir mi?

Evet. Kuru kontak çıkışı uygun olan kablolu yangın beam dedektörü OPAX-RM240 zon girişine bağlanabilir. Beam dedektörü alarm verdiğinde modül alarm bilgisini kablosuz yangın alarm paneline iletebilir.

Bu cihaz sadece alarm sinyali mi gönderir?

Hayır. OPAX-RM240 hem zon girişinden alarm bilgisi alabilir hem de üzerinde bulunan röle çıkışlarıyla siren, flaşör, fan, kamera alarm girişi veya farklı otomasyon cihazlarını devreye alabilir.

Yangın alarm panelinden gelen sinyalle röle çalıştırılabilir mi?

Evet. Sistem senaryosuna bağlı olarak yangın alarm panelinden gelen sinyal ile OPAX-RM240 üzerindeki röleler devreye alınabilir. Böylece panelde oluşan alarm, farklı bir noktadaki harici cihazları kablosuz olarak tetikleyebilir.

Röle çıkışlarına doğrudan yüksek güçlü cihaz bağlanabilir mi?

Röle çıkışlarında 10A ve 2000W sınırı aşılmamalıdır. Yüksek güçlü fan, motor, aydınlatma veya endüstriyel cihazlarda uygun kontaktör, sigorta ve koruma ekipmanları kullanılmalıdır. Bağlantılar yetkili teknik personel tarafından yapılmalıdır.

OPAX-RM240 kablosuz haberleşmede hangi frekansı kullanır?

OPAX-RM240, 868 MHz kablosuz haberleşme altyapısıyla çalışır. Anten konumu, mesafe, metal yüzeyler ve elektromanyetik parazit kaynakları kablosuz performansı etkileyebilir.

```
