OPAX RELAY-572 Mobil Uygulamalı Telefonla Kapı ve Bariyer Açma Modülü

OPAX RELAY-572 GSM/GPRS 2 Röleli Uzaktan Kontrol ve Otomasyon Modülü

Cep Telefonu ile Kapı Açma, Motor Çalıştırma, Sulama Kontrolü, Aydınlatma Yönetimi ve 2 Röleli Akıllı Aç/Kapa Sistemi

OPAX RELAY-572, sadece otomatik kapı bariyeri açmak için kullanılan bir cihaz değildir. Otomatik bariyer açma özelliği en çok tercih edilen ve en pratik kullanım alanlarından biridir; ancak RELAY-572’nin asıl gücü, 2 bağımsız röle çıkışı, 2 adet switch / analog tetik girişi, mobil uygulama, SMS komutları ve telefon çağrısı ile Röle 1 tetikleme özelliklerini tek cihazda birleştirmesidir.

Bu cihaz ile kapı, bariyer, garaj kapısı, kepenk ve panjur sistemlerinin yanında; bahçe sulama motoru, havuz motoru, su pompası, fan, aydınlatma, tabela, jeneratör, sera otomasyonu, ısıtma-soğutma sistemleri ve aç/kapa komutu ile çalışan birçok cihaz uzaktan kontrol edilebilir. Yüksek akım çeken cihazlarda RELAY-572 doğrudan yük taşımak için değil, kontaktör veya uygun güç anahtarlama ekipmanını tetiklemek için kullanılmalıdır.

Mobil Uygulama ile 2 Röle SMS ile Ayar ve Yönetim Çağrı ile Röle 1 Tetikleme SW1 / SW2 Tetik Girişleri

Önemli Kutu İçeriği ve Güç Adaptörü Bilgisi

OPAX RELAY-572 ürün kutusuna güç adaptörü dahil değildir. Cihazın çalıştırılabilmesi için teknik özelliklerine uygun DC 12V / 1A güç adaptörü kullanıcı tarafından ayrıca temin edilmelidir. Yanlış gerilim, ters polarite, yetersiz akım sağlayan veya kalitesiz bir adaptör kullanılması cihazın kararsız çalışmasına ya da zarar görmesine neden olabilir. Güç bağlantısı yapılmadan önce adaptörün çıkış gerilimi ve kutup yönü mutlaka kontrol edilmelidir.

2 + 2

2 Röle Çıkışı + 2 Switch Girişi

Röle kontrolü, harici tetik, sensör ve otomasyon senaryoları

Mobil App

Röle 1 + Röle 2

SMS

Whitelist / Süre / Reset

Çağrı

Röle 1 Tetik

SW1 / SW2

Sensör / Tetik

Ürün İçeriğinde Hızlı Erişim

Kullanım Alanları Örnek Senaryolar Kontrol Yöntemleri Teknik Özellikler Güvenli Kullanım Kılavuzlar Sıkça Sorulan Sorular

RELAY-572 GSM/GPRS Röle Modülü; mobil uygulama, SMS ve telefon çağrısı ile kontrol edilebilen, 2 röle çıkışı ve 2 switch girişi bulunan profesyonel bir uzaktan kontrol cihazıdır. Kapı, bariyer, motor, sulama ve aydınlatma gibi aç/kapa mantığıyla çalışan sistemlerin yönetimi için kullanılabilir.

OPAX RELAY-572 Tanıtım Videosu

Mobil Uygulama ve Telefon Çağrısı ile Uzaktan Kontrol

RELAY-572 ile Neler Yapabilirsiniz?

Kapı, Bariyer ve Geçiş Kontrolü

Otomatik kapı bariyeri, site giriş bariyeri, garaj kapısı, sürgülü kapı, kepenk ve panjur sistemlerine kuru kontak tetik verilebilir.

Sulama ve Pompa Kontrolü

Bahçe sulama, tarla sulama, su deposu dolumu, hidrofor, dalgıç pompa ve motorlu sistemler kontaktör üzerinden kontrol edilebilir.

Havuz ve Su Sistemleri

Havuz motoru, sirkülasyon pompası, denge tankı, arıtma sistemi ve seviye kontrollü su yönetimi senaryoları kurulabilir.

Aydınlatma ve Tabela

Bahçe lambaları, bina aydınlatmaları, tabela ışıkları, depo lambaları ve dış ortam ışıklandırmaları online veya zamanlı çalıştırılabilir.

Motor, Fan ve Endüstriyel Yükler

Fan, motor, kompresör, ısıtıcı ve 12V–380V arası farklı yükler uygun kontaktör/pano bağlantısı ile tetiklenebilir.

Akıllı Ev ve İş Yeri

Kombi, klima, priz, küçük elektrikli cihazlar, ofis ekipmanları ve uzaktan aç/kapa ihtiyacı olan sistemlerde kullanılabilir.

Jeneratör ve Enerji Yönetimi

Jeneratör, yedek enerji sistemi, pano tetikleme ve enerji hattı kontrol senaryolarında yardımcı kontrol rölesi olarak görev alabilir.

Sera ve Otomasyon

Sera fanı, havalandırma, nemlendirme, sulama, ısıtma ve ışıklandırma sistemleri zamanlı veya sensör tetikli çalıştırılabilir.

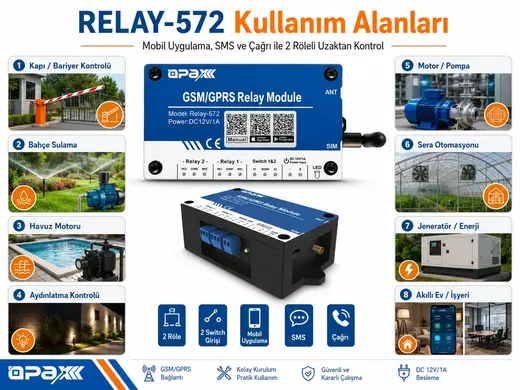

RELAY-572 GSM/GPRS Röle Modülü kullanım alanları; kapı ve bariyer kontrolü, bahçe sulama, havuz motoru, aydınlatma kontrolü, motor ve pompa kontrolü, sera otomasyonu, jeneratör ve enerji yönetimi, akıllı ev ve işyeri otomasyonu gibi birçok farklı uygulamada kullanılabilir. 2 röle çıkışı, 2 switch girişi, mobil uygulama, SMS ve telefon çağrısı ile uzaktan kontrol özellikleri sayesinde aç/kapa mantığıyla çalışan sistemlerin yönetimi için pratik ve profesyonel bir çözümdür.

Gerçek Kullanım Senaryoları

OPAX RELAY-572 Örnek Bağlantı ve Kullanım Senaryoları

OPAX RELAY-572, farklı cihazları doğrudan veya kontaktör üzerinden tetikleyebilen esnek bir GSM/GPRS röle kontrol modülüdür. Aşağıdaki örnekler; mobil uygulama, SMS, telefon çağrısı, haftalık program ve SW1/SW2 switch girişlerinin pratikte nasıl kullanılabileceğini göstermektedir.

Senaryo 1: Otomatik Kapı Bariyeri / Site Girişi

Site, apartman, fabrika veya otopark girişindeki otomatik bariyer sistemlerinde RELAY-572, bariyer kontrol kartına kısa süreli kuru kontak tetik sinyali verir.

Çalışma Akışı:

Yetkili kullanıcı telefon çağrısı yapar → Röle 1 belirlenen süre kadar aktif olur → Bariyer kontrol kartına tetik gider → Bariyer açılır → Kapanma süresini bariyerin kendi kontrol kartı yönetir.

• Telefon çağrısı ile uygulama açmadan hızlı geçiş
• 128 yetkili telefon numarası ile kontrollü kullanım
• Enable White List pasif edilirse sınırsız çağrı kabulü

Senaryo 2: Su Deposu / Bahçe Sulama Pompası

Su deposu, bahçe sulama veya tarla sulama sistemlerinde SW1 girişine seviye flatörü, şamandıra veya kuru kontak çıkışlı bir seviye algılayıcı bağlanabilir.

Çalışma Akışı:

Su seviyesi düşer → SW1 girişine tetik gelir → Röle 1 aktif olur → Kontaktör bobini tetiklenir → Su pompası çalışır → Seviye normale gelince pompa durdurulur.

• Switch kontrollü otomatik pompa çalıştırma
• Mobil uygulama ile manuel aç/kapa kontrolü
• Yüksek akımda kontaktör ile güvenli kullanım

Senaryo 3: Havuz Motoru / Sirkülasyon Pompası

Havuz motoru ve sirkülasyon pompaları haftalık programla, mobil uygulamayla veya SW2 girişine bağlanan harici tetik cihazıyla kontrol edilebilir.

Çalışma Akışı:

Mobil uygulamadan haftalık program tanımlanır → Röle 2 belirlenen saatlerde aktif olur → Kontaktör bobini tetiklenir → Havuz motoru çalışır → Süre bitince sistem kapanır.

• Haftalık programla otomatik çalışma
• Mobil uygulama ile anlık aç/kapa
• Kontaktör üzerinden güvenli motor kontrolü

Senaryo 4: Aydınlatma / Tabela / Dış Ortam Lambaları

Tabela, bahçe aydınlatması, depo lambaları, site dış ortam ışıkları veya iş yeri aydınlatmaları günlük ya da haftalık programla kontrol edilebilir.

Çalışma Akışı:

Mobil uygulamadan çalışma saatleri belirlenir → Röle 1 veya Röle 2 seçilen saatlerde aktif olur → Aydınlatma kontaktörü veya düşük akımlı ışık sistemi çalışır → Bitiş saatinde otomatik kapanır.

• Gereksiz enerji tüketimini azaltır
• Tabela ve aydınlatmalar zamanlı çalışabilir
• Mobil uygulama ile anlık müdahale edilebilir

Senaryo 5: Fabrika / Atölye / Depo Otomasyonu

Fabrika, depo veya atölyelerde fan, pano tetikleme, yardımcı motor, havalandırma veya üretim destek ekipmanları RELAY-572 üzerinden kontaktör yardımıyla kontrol edilebilir.

Çalışma Akışı:

Mobil uygulama, haftalık program veya harici tetik ile röle aktif olur → Kontaktör bobini çalışır → Endüstriyel cihaz devreye girer → Süre, program veya switch durumuna göre kapanır.

• Uzak lokasyondaki cihazları yönetme
• Pano ve kontaktör sistemleriyle uyumlu senaryo
• Teknik servis için uzaktan müdahale avantajı

Senaryo 6: Sera Havalandırma / Fan / Nemlendirme

Sera otomasyonunda fan, nemlendirme sistemi, sulama motoru, ısıtma sistemi veya aydınlatma, haftalık program veya harici sensör tetiklemesiyle kontrol edilebilir.

Çalışma Akışı:

Sıcaklık/nem kontrol cihazından kuru kontak çıkışı gelir → SW1 veya SW2 tetiklenir → İlgili röle çalışır → Fan, nemlendirme veya sulama sistemi devreye girer.

• Sensör tetikli otomasyon kurma imkanı
• Haftalık program veya manuel kontrol
• Sera koşullarını uzaktan yönetme kolaylığı

RELAY-572 kontaktörlü motor / pompa kontrol bağlantı şeması; cihazın motoru, pompayı veya yüksek akım çeken yükleri doğrudan sürmediğini, bunun yerine kontaktör bobinini tetiklediğini gösterir. Bu yapı; bahçe sulama pompası, su deposu otomasyonu, havuz motoru, sirkülasyon pompası, aydınlatma kontaktörü, fabrika / atölye / depo otomasyonu, sera havalandırma ve fan sistemleri gibi uygulamalarda daha güvenli ve daha doğru kullanım sağlar. RELAY-572’nin Röle 1 veya Röle 2 çıkışı ile kontaktör bobini tetiklenir; ana güç hattı ise kontaktör üzerinden anahtarlanır. Böylece endüktif yüklerde doğrudan bağlantıdan kaynaklanabilecek riskler azaltılır ve sistem ömrü korunur.

Senaryolarda Ortak Güvenlik Kuralı

Otomatik bariyer gibi kuru kontak tetik bekleyen sistemlerde RELAY-572 doğrudan tetik verebilir. Ancak motor, pompa, havuz motoru, fan, kompresör, ısıtıcı, 220V/380V cihazlar ve yüksek akım çeken sistemlerde RELAY-572 röle çıkışı ana yükü taşımamalı; uygun kontaktör, sigorta, pano ve koruma elemanlarıyla kullanılmalıdır.

OPAX RELAY-572 Kontrol Yöntemleri

Mobil Uygulama, SMS, Telefon Çağrısı ve SW1/SW2 Girişleri ile Kontrol

OPAX RELAY-572, farklı kullanıcı ihtiyaçlarını karşılamak için dört ayrı kontrol yaklaşımını tek cihazda birleştirir: Opax mobil uygulama ile online kontrol, SMS komutları ile ayar ve yönetim, telefon çağrısı ile Röle 1 tetikleme ve SW1/SW2 girişlerinden gelen harici tetiklere göre otomasyon. Bu yöntemler birbirinin aynısı değildir; her yöntemin kontrol ettiği röleler, sunduğu ayarlar ve uygun olduğu kullanım senaryoları farklıdır.

Kullanıcı, günlük kullanımda mobil uygulama üzerinden iki röleyi ayrı ayrı yönetebilir; internet erişiminin olmadığı veya hızlı bir ayarın gerektiği durumlarda SMS komutlarından yararlanabilir; otomatik kapı ve bariyer geçişinde uygulama açmadan telefon çağrısı ile Röle 1'e tetik verebilir; seviye flatörü, kuru kontak, dedektör, sensör veya harici anahtar gibi ekipmanları SW1/SW2 girişlerine bağlayarak otomatik çalışma senaryoları oluşturabilir.

1. Opax Mobil Uygulama ile İki Rölenin Online Kontrolü

Mobil uygulama, RELAY-572'nin en geniş kontrol seçeneğidir. Uygulama üzerinden Röle 1 ve Röle 2 birbirinden bağımsız olarak açılıp kapatılabilir. Rölelerin açık veya kapalı durumu görüntülenebilir; cihaz ayarları, çalışma modları ve zamanlama seçenekleri yönetilebilir.

Her röle için kullanım amacına göre geri sayım, manuel aç/kapa, günlük program, haftalık program veya switch kontrollü çalışma seçenekleri kullanılabilir. Bu nedenle mobil uygulama; kapı ve bariyer kontrolünün yanında sulama, havuz motoru, aydınlatma, fan, pompa, tabela, sera ve iş yeri otomasyonu gibi farklı kullanım alanları için temel yönetim ekranıdır.

Mobil uygulama ile kontrol için cihazın GSM/GPRS şebekesine bağlanması, SIM kartın aktif olması ve kullanılan hattın veri iletişimine uygun şekilde çalışması gerekir.

2. SMS Komutları ile Ayar, Yetkilendirme ve Uzaktan Yeniden Başlatma

SMS kontrolü, mobil uygulamadaki bütün ekranların yerine geçen ikinci bir uygulama değildir. SMS komutları özellikle cihazın temel haberleşme ve yetkilendirme ayarlarını uzaktan düzenlemek için kullanılır. Yetkili telefon numarası ekleme, Enable White List özelliğini açma veya kapatma, Röle 1 için geri sayım süresi tanımlama ve cihazı uzaktan yeniden başlatma gibi işlemler SMS ile gerçekleştirilebilir.

Cihazın bulunduğu yere fiziksel olarak gitmenin zor olduğu site girişleri, tarımsal alanlar, depolar, fabrikalar ve uzak tesislerde SMS ile yeniden başlatma ve ayar gönderme özelliği teknik servis açısından önemli kolaylık sağlar.

SMS komutlarının doğru formatta ve yetkili numaradan gönderilmesi gerekir. Kullanılacak komutlar için ürün kullanım kılavuzundaki güncel komut tablosu esas alınmalıdır.

3. Telefon Çağrısı ile Röle 1 Tetikleme

Telefon çağrısı ile kontrol, özellikle otomatik kapı bariyeri, garaj kapısı, site giriş kapısı ve kısa süreli kuru kontak tetik bekleyen sistemlerde hızlı kullanım sağlar. Yetkili kullanıcı cihazın SIM kart numarasını aradığında 1 numaralı röle belirlenen süre boyunca aktif olur ve bağlı kontrol kartına tetik sinyali gönderir.

Telefon çağrısı ile Röle 2 çalıştırılmaz. Röle 2'nin kontrolü mobil uygulama, program veya SW2 senaryosu üzerinden yapılır. Çağrı yöntemi, uygulamayı açmadan hızlı geçiş sağlamak amacıyla özellikle Röle 1 için tasarlanmıştır.

Enable White List aktif olduğunda yalnızca yetkili listeye eklenmiş numaralar tetik oluşturabilir. White List pasif olduğunda ise cihaza ulaşan tüm telefon çağrılarının Röle 1'i tetiklemesine izin verilebilir. Güvenlik gerektiren site, apartman ve işletme uygulamalarında yetkili liste kullanılması önerilir.

4. SW1 ve SW2 Harici Tetik Girişleri ile Otomasyon

SW1 ve SW2 girişleri; kuru kontak çıkışlı sensör, dedektör, manyetik kontak, seviye flatörü, basınç anahtarı, alarm paneli röle çıkışı, mekanik anahtar veya başka bir otomasyon cihazından gelen tetik bilgisini algılamak için kullanılabilir.

SW1 girişi Röle 1, SW2 girişi Röle 2 ile ilişkilendirilerek iki ayrı otomasyon görevi oluşturulabilir. Örneğin SW1'e bağlanan seviye flatörü su seviyesi düştüğünde Röle 1 üzerinden pompa kontaktörünü çalıştırabilir; SW2'ye bağlanan ikinci bir sensör ise havuz sirkülasyonu, fan, aydınlatma veya başka bir sistemi yönetebilir.

Switch modu manuel bildirim mantığında veya otomatik çalışma mantığında kullanılabilir. Manuel kullanımda kullanıcı tetik bilgisini görüp karar verebilir; otomatik kullanımda tetik geldiğinde ilgili röle doğrudan senaryoya göre çalışır.

RELAY-572 GSM/GPRS Röle Modülü kontrol yöntemleri; Opax Gsm Alarm mobil uygulaması, SMS komutları ve telefon çağrısı ile uzaktan kontrol imkânı sunar. Mobil uygulama üzerinden Röle 1 ve Röle 2 ayrı ayrı açılıp kapatılabilir, cihaz durumu takip edilebilir, günlük ve haftalık kullanım senaryoları yönetilebilir. SMS ile röle ayarları yapılabilir, whitelist açma kapama, röle süresi ayarlama ve uzaktan yeniden başlatma işlemleri gerçekleştirilebilir. Telefon çağrısı ile Röle 1 tetiklenerek otomatik kapı, site bariyeri, garaj kapısı ve otopark giriş sistemlerine kuru kontak açma sinyali gönderilebilir. RELAY-572; mobil uygulama ile röle kontrolü, SMS ile uzaktan kontrol, telefonla bariyer açma, GSM ile kapı kontrolü ve 2 röleli uzaktan cihaz yönetimi ihtiyaçları için pratik ve profesyonel bir çözümdür.

Kontrol Seçeneklerini Karşılaştırın

OPAX RELAY-572 Kontrol Yöntemleri Karşılaştırma Tablosu

Aşağıdaki tablo, mobil uygulama, SMS, telefon çağrısı ve SW1/SW2 girişlerinin hangi röleleri kontrol ettiğini, hangi işlemleri gerçekleştirdiğini ve hangi kullanım senaryolarında tercih edilmesi gerektiğini birlikte gösterir.

Kontrol Yöntemi Kullanılabilen Röle Kullanım Amacı Avantajı
Mobil Uygulama Röle 1 + Röle 2
İki röle de ayrı ayrı kontrol edilebilir. Aç/kapa kontrolü, geri sayım, günlük zamanlama, haftalık program, switch kontrollü çalışma ve online durum takibi için kullanılır. En kapsamlı kontrol yöntemidir.
Kullanıcı cihazın iki rölesini de tüm özellikleriyle yönetebilir.
SMS Komutları Ayar ve yönetim odaklıdır.
Röle süresi, yetki ve cihaz yönetimi için kullanılır. Yetkili telefon numarası ekleme, Enable White List açma/kapatma, Röle 1 geriye sayım süresi ayarı ve uzaktan yeniden başlatma işlemlerinde kullanılır. Yedek ve pratik yönetim sağlar.
Uygulamaya erişim olmadığında veya cihaz uzaktan ayarlanmak istendiğinde avantaj sunar.
Telefon Çağrısı Röle 1
Telefon çağrısı ile 1 numaralı röle tetiklenir. Otomatik kapı bariyeri, garaj kapısı, site girişi, otopark bariyeri ve kısa süreli kuru kontak tetik bekleyen sistemlerde kullanılır. Uygulama açmadan hızlı kullanım sağlar.
Yetkili kullanıcı sadece arama yaparak bariyer veya kapı tetikleyebilir.
SW1 / SW2 Switch Girişleri SW1 → Röle 1
SW2 → Röle 2 Seviye flatörü, basınç anahtarı, dedektör, manyetik kontak, alarm paneli röle çıkışı veya harici tetik cihazlarından gelen sinyale göre röle çalıştırmak için kullanılır. Otomasyon senaryosu kurma imkanı verir.
Cihaz sadece uzaktan kontrol değil, harici tetiklerle otomatik çalışma da sağlayabilir.
Günlük / Haftalık Program Röle 1 + Röle 2
Programlanan röleler belirlenen saatlerde çalışabilir. Aydınlatma, tabela, sulama, havuz motoru, sera fanı, iş yeri ekipmanları ve belirli saatlerde çalışması gereken sistemlerde kullanılır. Zaman kontrollü otomasyon sağlar.
Cihaz belirlenen gün ve saatlerde otomatik çalışabilir.

Yetkili Telefon Listesi ve Enable White List Yönetimi

RELAY-572, telefon çağrısı ile kullanımda güvenliği artırmak için yetkili telefon numarası listesi mantığı ile çalışabilir. Böylece yalnızca sisteme tanımlanan telefon numaraları cihazı arayarak 1 numaralı röleyi tetikleyebilir. Bu yapı, site giriş bariyerleri, apartman otoparkları, fabrika girişleri, depo kapıları ve özel alan geçişlerinde kontrollü kullanım sağlar.

Maksimum 128 Yetkili Numara

Cihaza 128 adede kadar yetkili telefon numarası tanımlanabilir. Bu numaralar mobil uygulama üzerinden online olarak yönetilebilir veya SMS komutları ile eklenebilir.

Sınırsız Çağrı ile Açma Seçeneği

İstenirse Enable White List özelliği mobil uygulama veya SMS ile pasif hale getirilebilir. Bu durumda cihazı arayan tüm telefonlardan gelen çağrılar 1 numaralı röleyi tetikleyerek otomatik kapı bariyerini açabilir.

Enable White List ON/OFF

Enable White List ayarı SMS ile veya mobil uygulama üzerinden açılıp kapatılabilir. Bu sayede sistem, ihtiyaca göre sadece yetkili kişilerle veya daha serbest geçiş mantığıyla kullanılabilir.

Bu esnek yapı sayesinde RELAY-572, hem güvenli yetkilendirme isteyen işletmelerde hem de geçici yoğun kullanım gereken alanlarda pratik bir otomatik kapı bariyeri açma çözümü sunar.

1 Numaralı Röle İçin Geriye Sayım Süresi Tanımlama

Telefon çağrısı ile bariyer açma kullanımında 1 numaralı rölenin açık kalma süresi büyük önem taşır. RELAY-572 üzerinde bu süre mobil uygulama üzerinden ayarlanabildiği gibi SMS komutu ile de tanımlanabilir. Böylece cihazın otomatik kapı bariyerine ne kadar süre tetik vereceği ihtiyaca göre belirlenir.

6 sn

Minimum Açık Kalma Süresi

Otomatik kapı bariyerleri için kısa süreli tetikleme ihtiyacına uygundur.

Röle 1

Çağrı ile Tetiklenen Röle

Telefon çağrısı ile kullanımda 1 numaralı röle aktif olur.

2 Röle

Mobil Uygulama Kontrolü

Mobil uygulamada her iki röle de tüm özellikleriyle kullanılabilir.

Bu yapı sayesinde kullanıcı, otomatik kapı bariyeri için gereğinden uzun tetik vermek zorunda kalmaz. Bariyer yalnızca açma komutunu alır; kapanma, bekleme ve fotosel güvenliği bariyer sisteminin kendi kontrol mantığıyla devam eder.

SMS ile Uzaktan Yeniden Başlatma Özelliği

RELAY-572, uzaktan SMS komutu ile yeniden başlatılabilir. Bu özellik, cihazın bulunduğu yere fiziksel olarak gitmeden sistemi tekrar devreye almak için pratik bir çözüm sağlar. Özellikle yoğun kontrol yüklemelerinde, iletişim gecikmelerinde veya cihazın anlık kontrol durumunu görememe gibi durumlarda uzaktan yeniden başlatma komutu önemli bir avantaj sunar.

Servis ve Destek Kolaylığı

Cihazın bulunduğu lokasyona gitmeden SMS ile yeniden başlatma yapılabilmesi, teknik servis süreçlerinde zaman kazandırır. Özellikle uzak mesafedeki kapı bariyeri, su pompası, motor, sulama sistemi veya otopark giriş uygulamalarında cihazın tekrar sağlıklı şekilde çalışmasına yardımcı olabilir.

Bu özellik, RELAY-572’nin yalnızca bir röle modülü değil; aynı zamanda uzaktan yönetilebilir, servis kolaylığı sunan, profesyonel bir GSM/GPRS kontrol sistemi olarak kullanılmasını sağlar.

Telefon Çağrısı ile Otomatik Kapı Bariyeri Nasıl Açılır?

OPAX RELAY-572, otomatik kapı bariyerlerinde kullanılan tetikleme mantığına uygun şekilde çalışır. Otomatik bariyer sistemlerinde kapının açılması için genellikle kısa süreli bir kuru kontak tetik sinyali yeterlidir. Bu tetik sinyali bir uzaktan kumanda, buton, kartlı geçiş sistemi veya RELAY-572 gibi GSM/GPRS röle modülleri üzerinden verilebilir.

Telefon çağrısı ile kullanımda, yetkili kullanıcı cihazı aradığında 1 numaralı röle belirlenen süre boyunca aktif olur. Bu süre, mobil uygulama üzerinden veya SMS komutu ile ayarlanabilir. Röle aktif olduğunda otomatik kapı bariyerine tetik sinyali gönderilir. Bu tetik sinyalinden sonra bariyerin açılması, fotosel güvenliği, bekleme süresi ve kapanma işlemi otomatik bariyer sisteminin kendi kontrol kartı tarafından yönetilir.

Önemli Çalışma Mantığı

RELAY-572 otomatik bariyerin motorunu doğrudan çalıştırmak için değil, bariyer kontrol kartına açma tetik sinyali vermek için kullanılır. Bariyer açıldıktan sonra kapanma süresi, fotosel kontrolü ve güvenlik bekleme süresi bariyer sisteminin kendi ayarlarına bağlıdır. Bu nedenle cihaz, bariyer sistemlerine güvenli ve pratik bir tetikleme çözümü sunar.

Örneğin cihazda 1 numaralı röle için en düşük açık kalma süresi 6 saniye olarak tanımlanabilir. Kullanıcı cihazı aradığında çağrının ulaşması, cihazın çağrıyı algılaması ve rölenin aktif hale gelmesi için geçen süreyle birlikte bu değer otomatik kapı bariyerleri için yeterli bir tetik süresi sağlar. Bariyer açıldıktan sonra, karşılıklı fotosel üzerinde herhangi bir engel yoksa, bariyer kendi üzerinde tanımlı örnek 10 saniyelik bekleme süresi sonunda otomatik olarak kapanabilir.

RELAY-572 ile telefon çağrısı üzerinden otomatik kapı bariyeri açma; yetkili kullanıcının cihazı aramasıyla 1 numaralı röle belirlenen süre boyunca aktif olur ve bariyer kontrol kartına kısa süreli kuru kontak tetik sinyali gönderilir. Bu yöntem; site giriş bariyeri, apartman otopark bariyeri, iş yeri giriş bariyeri ve garaj kapısı tetikleme senaryolarında güvenli ve pratik bir çözümdür. Röle aktif kalma süresi mobil uygulama veya SMS komutu ile ayarlanabilir. Bariyerin açılması sonrasında kapanma süresi, fotosel güvenliği ve bekleme işlemleri ise bariyer sisteminin kendi kontrol kartı tarafından yönetilir. RELAY-572, bariyer motorunu doğrudan sürmek için değil, bariyer sistemine kontrollü ve profesyonel bir açma tetik sinyali vermek için kullanılır.

Önemli Bilgi

Bu Ürün Sadece Bariyer Açma Cihazı Değildir

OPAX RELAY-572 için telefon çağrısı ile otomatik kapı bariyeri açma özelliği, ürünün en çok tercih edilen ve günlük kullanımda en pratik özelliklerinden biridir. Ancak bu cihazı yalnızca “bariyer açma cihazı” olarak düşünmek doğru değildir.

RELAY-572’nin asıl görevi; mobil uygulama, SMS komutları, telefon çağrısı ve switch / analog tetik girişleri üzerinden farklı cihazları kontrol edebilen profesyonel bir GSM/GPRS röle kontrol ve otomasyon modülü olmaktır.

Otomatik kapı bariyeri, garaj kapısı ve site giriş sistemleri bu cihazın sadece bir kullanım alanıdır. Aynı cihaz; sulama motoru, havuz motoru, su pompası, fan, tabela, aydınlatma, jeneratör, sera otomasyonu, panjur, kepenk ve aç/kapa mantığıyla çalışan birçok sistem için de kullanılabilir.

2

Bağımsız Röle Çıkışı

Mobil uygulama üzerinden iki ayrı cihaz kontrolü

Çağrı

Röle 1 tetik

Mobil App

2 röle kontrol

SMS

Ayar / reset

SW1 / SW2

Tetik girişi

Özetle

Telefon çağrısı ile bariyer açma, RELAY-572’nin en pratik ve en çok tercih edilen kullanım alanıdır. Fakat cihazın asıl değeri; iki röle çıkışı, iki switch girişi, mobil uygulama, SMS yönetimi, çağrı ile tetikleme, zamanlama ve otomasyon senaryolarını bir arada sunabilmesidir.

Neden OPAX RELAY-572?

OPAX RELAY-572; mobil uygulama ile röle kontrolü, SMS ile uzaktan yönetim ve telefon çağrısı ile otomatik kapı bariyeri açma özelliklerini bir arada sunan profesyonel bir çözümdür. Kullanıcılar, ihtiyaca göre uygulama üzerinden iki röleyi kontrol edebilir, SMS ile cihaz ayarlarını yönetebilir veya yalnızca telefon çağrısı yaparak 1 numaralı röle üzerinden bariyer açma işlemini gerçekleştirebilir.

Pratik Geçiş Telefon çağrısı ile uygulama açmadan bariyer tetikleme.

Online Kontrol Mobil uygulama ile 2 röleyi ayrı ayrı yönetme.

SMS Yedek Yönetim Yetkili numara, whitelist, süre ve restart işlemleri.

Esnek Kullanım 128 yetkili numara veya whitelist pasif edilerek sınırsız çağrı kabulü.

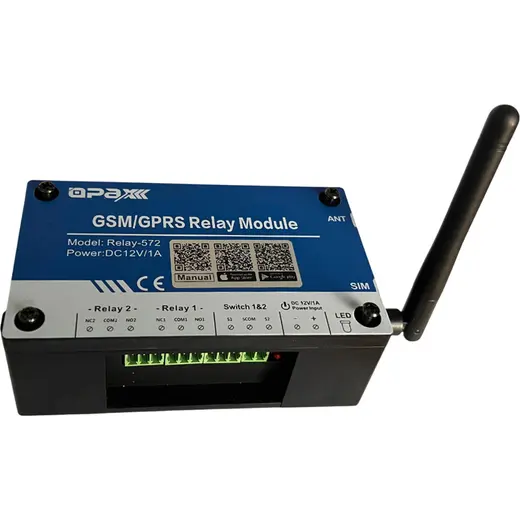

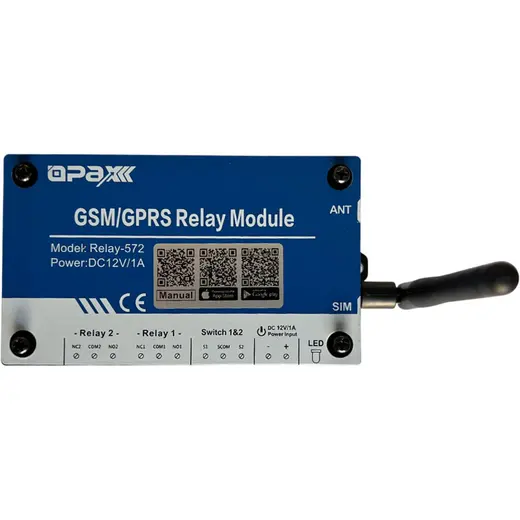

OPAX RELAY-572 GSM/GPRS Röle Modülü

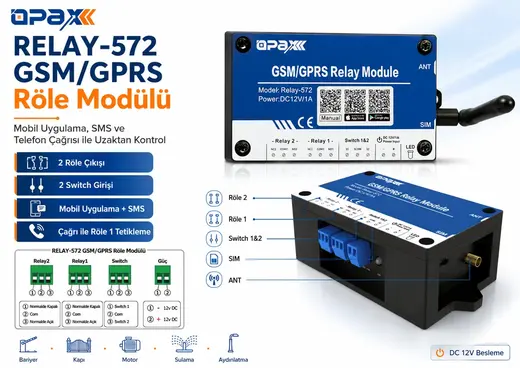

OPAX RELAY-572 Teknik Özellikleri, Mobil Uygulama Ekranı ve Çalışma Modları

OPAX RELAY-572; 2 bağımsız röle çıkışı, 2 adet SW1/SW2 tetik girişi, GSM/GPRS haberleşme, mobil uygulama, SMS ve telefon çağrısı desteğini tek cihazda birleştiren profesyonel bir uzaktan kontrol modülüdür. Bu bölümde cihazın kontrol yöntemleri yeniden anlatılmak yerine; mobil uygulama ekranında görülebilen bilgiler, elektriksel çalışma mantığı, güç gereksinimi, çalışma modları, teknik sınırlar ve doğru bağlantı koşulları ayrıntılı olarak açıklanmaktadır.

Cihazın sağlıklı çalışması için aktif bir GSM SIM kart, uygun şebeke koşulları ve DC 12V / 1A güç kaynağı gerekir. Güç adaptörü ürün kutusuna dahil değildir ve kullanıcı tarafından ayrıca temin edilmelidir. Yüksek akımlı veya endüktif cihazlarda RELAY-572 ana yükü doğrudan taşımamalı; uygun kontaktör, sigorta, pano ve koruma ekipmanlarını tetikleyen kontrol elemanı olarak kullanılmalıdır.

2 Bağımsız Röle Mobil Uygulama Kontrolü SMS ile Ayar Çağrı ile Röle 1 Tetikleme

2

Bağımsız Röle Çıkışı

Mobil uygulama üzerinden Röle 1 + Röle 2 kontrolü

Çağrı

Röle 1

SMS

Ayar / Kontrol

Mobil App

2 Röle

SW1 / SW2

Tetik Girişi

RELAY-572 Opax Gsm Alarm mobil uygulama ile 2 röle kontrolü; kullanıcıların Röle 1 ve Röle 2 çıkışlarını ayrı ayrı uzaktan açıp kapatabilmesini sağlar. Mobil uygulama üzerinden röle durumu takip edilebilir, SW1 ve SW2 switch girişleri görüntülenebilir, cihaz ayarları yönetilebilir ve günlük çalışma senaryoları oluşturulabilir. Bu özellik; kapı ve bariyer kontrolü, garaj kapısı açma, sulama motoru kontrolü, havuz motoru yönetimi, aydınlatma kontrolü, pompa kontrolü ve iş yeri otomasyonu gibi birçok uygulamada pratik uzaktan kontrol imkânı sunar.

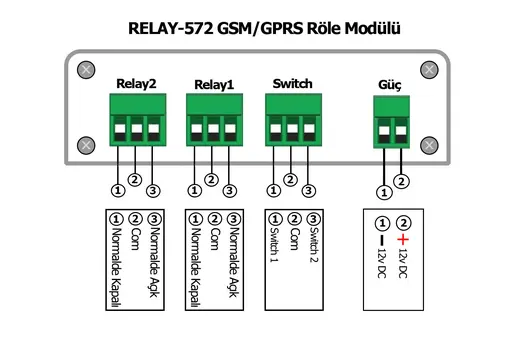

Elektriksel Kontrol ve Yük Anahtarlama Mantığı

RELAY-572 bir yük taşıma cihazı gibi düşünülmemelidir; cihaz esas olarak kontrol sinyali üretir. Düşük akımlı cihazları doğrudan aç/kapa için kullanabilirsiniz; ancak yüksek akım çeken motor, pompa, ısıtıcı, endüktif yük veya 3A üzeri uygulamalarda RELAY-572 röle çıkışı mutlaka kontaktör bobinini tetiklemek için kullanılmalı, ana yük kontaktör üzerinden geçirilmelidir.

Teknik Özellikler

Çalışma Frekansı

GSM 850/900/1800/1900 MHz
Dört bant GSM/GPRS haberleşme desteği.

Röle Çıkışı

2 Bağımsız Röle
Röle 1 ve Röle 2 ayrı ayrı senaryolandırılabilir.

Kontrol Edilecek Röle Sayısı

2 adet cihazı aynı anda kontrol edebilirsiniz.
İki farklı yük veya iki farklı kontaktör bağımsız yönetilebilir.

Switch / Analog Giriş

2 adet giriş: SW1 ve SW2
NO/NC mantığında çalışan dedektör, sensör, flatör, seviye anahtarı veya harici tetik cihazlarıyla senaryo kurulabilir.

Kontrol Yöntemleri

Mobil uygulama + SMS + Telefon çağrısı
Mobil uygulamada 2 röle, çağrı ile Röle 1, SMS ile ayar ve yönetim.

SIM Kart Uyumu

Mikro GSM SIM kart girişi
M2M data hatlarıyla ekonomik kullanım için uygundur.

Güç Girişi

DC 12V / 1A
Cihaz uygun 12V DC güç adaptörüyle çalıştırılmalıdır. Adaptör ürünle birlikte gönderilmez; kullanıcı tarafından ayrıca temin edilmelidir.

Çıkış Amperi

≤10A röle kontak kapasitesi
Yük karakterine göre kontaktör kullanımı önerilir; yüksek akım yükler direkt bağlanmamalıdır.

Koruma Sınıfı

IP54
Toz ve su sıçramasına karşı dayanımlı yapı.

Çalışma Sıcaklığı

-20°C ile +60°C
Farklı ortam koşullarında çalışmaya uygundur.

Çalışma Bağıl Nem

%80’e kadar
Nemli ortamlarda kutu ve montaj koşullarına dikkat edilmelidir.

Boyutlar

320 x 213 x 94 mm
Pano, kutu veya saha montaj uygulamalarında kullanılabilir.

Adaptör Kutu İçeriğine Dahil Değildir

RELAY-572 cihazının çalışması için DC 12V / 1A uygun güç adaptörü gereklidir. Adaptör ürün kutusunda bulunmaz ve ayrıca temin edilmelidir. Adaptör seçilirken çıkış gerilimi, akım kapasitesi, soket yapısı ve polarite cihazın bağlantı gereksinimiyle uyumlu olmalıdır. Uygun olmayan adaptör kullanımı iletişim kopması, rölelerin kararsız çalışması, cihazın yeniden başlaması veya elektronik hasar gibi sorunlara yol açabilir.

2 Röle + 2 Switch Girişi ile Mühendislik Çalışma Mantığı

RELAY-572 yalnızca uzaktan aç/kapa yapan basit bir röle değildir. Cihaz, iki bağımsız röle çıkışı ile iki farklı cihazı veya iki farklı kontaktörü yönetebilir. Ayrıca SW1 ve SW2 girişleri sayesinde dışarıdan gelen bir algılama, tetik, seviye bilgisi veya kuru kontak değişimi ile röleleri otomatik çalıştırabilecek şekilde senaryolandırılabilir.

SW1 Girişi → Röle 1 Senaryosu

SW1 girişine NO veya NC mantığında çalışan bir dedektör, manyetik kontak, seviye flatörü, basınç anahtarı, sensör çıkışı, alarm paneli röle çıkışı veya harici tetik cihazı bağlanabilir. SW1 durum değiştirdiğinde sistem Röle 1 üzerinden bağlı cihazı çalıştırabilir veya kullanıcıya bildirim göndererek manuel karar vermesini sağlayabilir.

Örnek: Su deposundaki seviye flatörü SW1’e bağlanır. Su seviyesi düştüğünde Röle 1 pompa kontaktörünü tetikler. Depo dolduğunda flatör tekrar durum değiştirir ve Röle 1 durdurulur.

SW2 Girişi → Röle 2 Senaryosu

SW2 girişi de aynı şekilde farklı bir dedektör, switch, kuru kontak, mekanik anahtar, sensör veya analog tetikleyici ile kullanılabilir. SW2 durum değiştirdiğinde Röle 2 çalıştırılabilir. Bu sayede cihaz iki farklı otomasyon görevini aynı anda ve birbirinden bağımsız şekilde yönetebilir.

Örnek: Bir havuz denge tankı veya basınç sensörü SW2’ye bağlanır. Tetik geldiğinde Röle 2 havuz motoru, sirkülasyon pompası veya ilgili kontaktörü çalıştırır.

Manuel, Switch Kontrollü, Haftalık Programlı ve Online Aç/Kapa Kullanım

Aynı cihaz üzerinde röleleri manuel olarak açıp kapatabilir, haftalık programla belirli gün ve saatlerde çalıştırabilir, mobil uygulama üzerinden online kontrol edebilir, SMS ile süre ve ayar gönderebilir veya switch girişlerinden gelen tetik bilgisine göre otomatik çalıştırabilirsiniz. Bu esneklik sayesinde RELAY-572 hem basit kapı açma uygulamalarında hem de mühendislik gerektiren otomasyon senaryolarında kullanılabilir.

Mobil Uygulama Üzerindeki 5 Farklı Çalışma Modu

a) Count Down / Bariyer Modu

Geriye sayım modu, özellikle otomatik kapı bariyeri, garaj kapısı, kepenk, panjur veya kısa süreli tetik bekleyen cihazlar için kullanılır. Röle belirlenen süre boyunca aktif kalır, süre tamamlandığında otomatik kapanır. Mobil uygulama ile süre tanımlanabilir; 1 numaralı röle için SMS ile de geriye sayım süresi ayarlanabilir.

b) Manuel Mod

Bu modda röle, kullanıcı kapatana kadar aktif kalabilir. Aydınlatma, pompa, fan, ısıtıcı, motor veya kontaktör kontrollü yüklerde kullanıcının doğrudan aç/kapa kontrolü sağlamasına imkan tanır.

c) Günlük / Her Zaman Modu

Başlangıç ve bitiş saati belirlenerek cihazın her gün aynı zaman aralığında çalışması sağlanabilir. Tabela aydınlatması, bahçe sulama, havuz motoru, sera fanı veya belirli saatlerde çalışması gereken ekipmanlar için uygundur.

d) Haftalık Mod

Haftanın belirli günleri ve belirli saat aralıkları seçilerek rölelerin otomatik çalışması sağlanabilir. İşletmeler, fabrikalar, tarımsal alanlar, havuz sistemleri, ofis aydınlatmaları ve reklam tabelaları için esnek zamanlama sunar.

e) Switch Modu

SW1 ve SW2 girişlerinden gelen tetik bilgilerine göre röleler çalıştırılabilir. Switch modu iki farklı kullanım mantığı sağlar:

Manual Switch Modu: Switch durum değiştirdiğinde bildirim alınır; röleyi çalıştırıp çalıştırmamaya kullanıcı karar verir.

Otomatik Switch Modu: Switch durum değiştirdiğinde röle otomatik olarak çalışır; su seviyesi, basınç, kapı kontağı veya dedektör senaryolarında kullanılabilir.

Telefon Çağrısı ile Röle 1

Yetkili numaralardan gelen çağrı ile 1 numaralı röle kısa süreli tetik verebilir. Bu kullanım, özellikle otomatik bariyerlerde kumanda mantığına benzer şekilde çalışır. Mobil uygulama üzerinden iki röle de kullanılabilirken, telefon çağrısı ile kullanımda özellikle 1 numaralı röle tetiklenir.

RELAY-572 ile Kontrol Edilebilecek Cihaz ve Sistemler

OPAX RELAY-572 yalnızca otopark bariyeri için kullanılmaz. Cihaz, doğru bağlantı ve uygun kontaktör kullanımıyla 12V ile 380V arasındaki birçok sistemi kontrol senaryosuna dahil edebilir. Burada önemli olan, yüksek akım çeken cihazların RELAY-572 röle kontağı üzerinden değil, kontaktör veya uygun güç anahtarlama elemanı üzerinden çalıştırılmasıdır.

Kapı ve Bariyer Sistemleri

Otomatik bariyer, site giriş bariyeri, garaj kapısı, sürgülü kapı, kepenk ve panjur tetikleme.

Bahçe ve Tarla Sulama

Sulama motoru, vana, pompa ve tarımsal sulama sistemleri mobil uygulama, SMS, zamanlama veya switch tetik ile yönetilebilir.

Havuz ve Su Sistemleri

Havuz motoru, sirkülasyon pompası, su deposu dolum sistemi, arıtma veya seviye kontrollü pompa uygulamaları.

Aydınlatma ve Lambalar

Bahçe lambaları, tabela aydınlatmaları, site aydınlatmaları, depo ışıkları ve dış ortam ışıklandırmaları.

Motor ve Pompa Kontrolü

Fan, motor, pompa, kompresör veya endüktif yükler kontaktör üzerinden güvenli şekilde tetiklenebilir.

Akıllı Ev ve İş Yeri

Kombi, klima, ısıtıcı, priz, küçük elektrikli cihazlar, ofis ekipmanları ve uzaktan aç/kapa gerektiren sistemler.

Jeneratör ve Enerji

Jeneratör, enerji hattı, yedek güç sistemi veya güç aktarma senaryolarında kontaktör/ara röle üzerinden kontrol.

Sera ve Tarımsal Otomasyon

Sera fanı, nemlendirme, sulama, havalandırma, ısıtma ve ışıklandırma sistemleri zamanlama veya sensör tetiklemesiyle yönetilebilir.

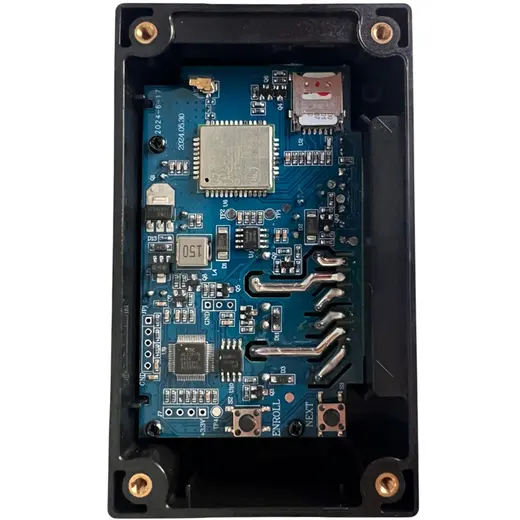

GPRS Röle Cihazının Anakartı Üzerinde Bulunan 2 Adet Dahili Röle Detay Bilgileri

RELAY-572 anakartı üzerinde bulunan dahili röleler, düşük akımlı kontrol uygulamaları ve kontaktör bobini tetikleme gibi senaryolar için kullanılır. Röle kontak yapısı, kullanıcıya hem NO hem de NC bağlantı mantığıyla farklı otomasyon çözümleri kurma imkanı sağlar.

Genel Röle Özellikleri

Röle Üreticisi: HUI KE

Model: HK3FF-DC12V-SHG

Tür: Subminiature yüksek güç rölesi

Paket Tipi: DIP, yaklaşık 15.5mm x 19mm yapı

Çalışma Voltajı: 12V DC

Kontak Yapısı

Kontak Tipi: SPDT

Form: 1 Form C

Çıkış Mantığı: 1 Normalde Açık + 1 Normalde Kapalı

Kullanım: NO/NC mantığında farklı cihaz veya kontaktör tetikleme senaryoları.

Elektriksel Özellikler

Maksimum Akım: 10A

Maksimum Voltaj: 277V AC veya 30V DC

Kontak Direnci: ≤100mΩ (6V DC, 1A altında)

Yalıtım Direnci: ≥100MΩ (500V DC altında)

Kontak Malzemesi: Gümüş alaşımı

Mekanik ve Ömür Bilgileri

Boyutlar: 19.0mm x 15.5mm x 15.8mm

Ağırlık: Yaklaşık 10 gram

Elektriksel Ömür: ≥100.000 çevrim

Mekanik Ömür: ≥1.000.000 çevrim

Çalışma Koşulları

Röle Çalışma Sıcaklığı: -40°C ile +70°C

Çekme Voltajı: 9V DC minimum

Bırakma Voltajı: 1.2V DC minimum

Mühendislik Notu

Röleler yüksek güç anahtarlama için kullanılabilse de, nominal değerlerin altında kullanılması ömrünü uzatır. Motor, pompa, ısıtıcı, kompresör ve endüktif yüklerde kontaktör kullanımı güvenlik ve ürün ömrü açısından kritik öneme sahiptir.

Güvenli Kullanım İçin Mutlaka Okuyunuz

OPAX RELAY-572 Yanlış Kullanım Örnekleri

OPAX RELAY-572, doğru bağlantı yapıldığında çok geniş kullanım alanı sunan profesyonel bir GSM/GPRS röle kontrol modülüdür. Ancak özellikle yüksek akım çeken cihazlarda, motorlarda, pompalarda ve 220V/380V endüktif yüklerde yanlış bağlantı yapılması röle kontaklarının zarar görmesine, cihazın arızalanmasına, yangın riskine veya garanti kapsamı dışında kalmasına neden olabilir.

Yanlış 1: Havuz Motorunu Doğrudan Röleye Bağlamak

Havuz motorları ilk kalkış anında yüksek akım çekebilir. Bu tip motorların doğrudan RELAY-572 röle çıkışına bağlanması röle kontaklarında ısınma, ark oluşumu, kontak yapışması veya cihaz arızasına neden olabilir.

Doğru Kullanım:

RELAY-572 röle çıkışı doğrudan havuz motorunu değil, uygun kapasiteli kontaktör bobinini tetiklemelidir. Ana motor akımı kontaktör üzerinden geçirilmelidir.

Yanlış 2: 380V Motoru Kontaktörsüz Çalıştırmak

380V motorlar ve endüstriyel yükler doğrudan küçük röle kontakları üzerinden çalıştırılmamalıdır. Bu tür bağlantılar hem cihaz hem de elektrik tesisatı açısından ciddi risk oluşturur.

Doğru Kullanım:

380V motor uygulamalarında RELAY-572 yalnızca kontaktör bobinini tetiklemeli; motorun ana güç hattı uygun kontaktör, sigorta, termik koruma ve pano elemanları üzerinden geçirilmelidir.

Yanlış 3: Yüksek Akımlı Isıtıcı veya Rezistansı Direkt Bağlamak

Elektrikli ısıtıcılar, rezistanslar ve yüksek güç çeken cihazlar uzun süreli akım taşıyabilir. Bu yüklerin doğrudan röle üzerinden geçirilmesi röle kontaklarının aşırı ısınmasına ve zarar görmesine neden olabilir.

Doğru Kullanım:

Yüksek akımlı ısıtıcı ve rezistans uygulamalarında uygun kontaktör veya güç rölesi kullanılmalı; RELAY-572 sadece kontrol/tetikleme amacıyla devreye alınmalıdır.

Yanlış 4: Sigorta ve Koruma Elemanı Kullanmamak

Elektrik sistemlerinde sigorta, kaçak akım rölesi, termik koruma ve uygun pano düzeni kullanılmadan yapılan bağlantılar güvenlik riski oluşturur. Bu durum hem cihazın hem de bağlı ekipmanın zarar görmesine neden olabilir.

Doğru Kullanım:

Her uygulamada yük tipine uygun sigorta, pano bağlantısı, kablo kesiti, kontaktör, termik koruma ve güvenlik ekipmanları kullanılmalıdır.

Yanlış 5: Dış Ortamda Ek Koruma Olmadan Kullanmak

Cihaz IP54 koruma sınıfına sahip olsa bile doğrudan yağmur, yoğun nem, güneş, toz, kimyasal buhar veya ağır dış ortam şartlarına maruz bırakılmamalıdır.

Doğru Kullanım:

Dış ortam uygulamalarında cihaz uygun pano, koruma kutusu veya hava şartlarına dayanıklı montaj ekipmanları içinde kullanılmalıdır.

Yanlış 6: Röleyi Sürekli Yük Taşıyan Ana Anahtar Gibi Kullanmak

RELAY-572, birçok senaryoda aç/kapa kontrolü sağlayabilir; ancak yüksek akımlı sistemlerde sürekli yük taşıyan ana güç anahtarı gibi kullanılmamalıdır. Bu yaklaşım röle ömrünü kısaltabilir.

Doğru Kullanım:

RELAY-572 kontrol sinyali veren bir röle modülü olarak kullanılmalı; yüksek akımlı yükleri kontaktör veya uygun güç anahtarlama elemanı üzerinden çalıştırmalıdır.

Kritik Uyarı

RELAY-572 ile kontrol edilecek cihazın akımı, çalışma gerilimi, kalkış akımı, endüktif yük karakteri ve bağlantı şekli mutlaka dikkate alınmalıdır. 220V/380V, motor, pompa, havuz motoru, fan, kompresör, rezistans ve yüksek güçlü sistemlerde bağlantılar mutlaka yetkili elektrikçi veya uzman teknik personel tarafından yapılmalıdır.

Dikkatlice Okuyunuz!

Yüksek akım çeken cihazlar, elektromanyetik röleler gibi anahtarlama elemanları üzerinden direkt olarak kontrol edildiğinde röle kontaklarının aşırı ısınmasına, erimesine, yapışmasına, kısa ömürlü olmasına veya cihazın garanti kapsamı dışında kalmasına neden olabilir.

RELAY-572 üzerindeki röleler, özellikle yüksek akımlı cihazları doğrudan beslemek için değil; düşük akımlı kontrol sinyaliyle kontaktör, pano, otomasyon girişi veya tetik bekleyen cihazları anahtarlamak için kullanılmalıdır.

Kontrol edilecek cihazın akımı, kalkış akımı, endüktif karakteri ve çalışma gerilimi mutlaka dikkate alınmalıdır. Yüksek güçlü cihazların kontrolünde RELAY-572 ile yük arasına uygun kapasiteli kontaktör veya profesyonel güç anahtarlama ekipmanı eklenmelidir.

AC/DC 3A Üzeri Yük Çeken ve Endüktif Yüklerde Kontaktör Kullanımının Faydaları ve Zorunluluğu

Elektrik sistemlerinde röleler ve kontaktörler devreleri açıp kapamak için kullanılır; ancak görevleri aynı değildir. RELAY-572 üzerindeki röleler kontrol sinyali üretmek için uygundur. Motor, pompa, fan, kompresör, trafo, rezistans, ısıtıcı, havuz motoru, sulama pompası ve 3A üzeri yüklerde ana akımı RELAY-572 üzerinden geçirmek yerine kontaktör üzerinden geçirmek gerekir.

1. Endüktif Yüklerin Riski

Motor, pompa, fan ve kontaktör bobini gibi endüktif yükler ilk kalkış anında nominal akımın birkaç katı akım çekebilir. Bu durum röle kontaklarında ark, ısınma, yapışma ve erken arıza riskini artırır.

2. Rölenin Sınırı

Röle kontağı yüksek akım değerlerine sahip olsa bile bu değer yük tipine göre değişir. Dirençli yük, motor yükü ve endüktif yük aynı şekilde değerlendirilmemelidir. Güvenli kullanım için yüksek güç ana yükü kontaktöre verilmelidir.

3. Kontaktörün Görevi

Kontaktör yüksek akım taşımak üzere tasarlanmıştır. RELAY-572 yalnızca kontaktör bobinini tetikler; yüksek akım kontaktör kontakları üzerinden geçer. Bu yapı cihazın ömrünü uzatır ve güvenliği artırır.

4. Doğru Seçim

Kontaktör seçilirken yükün akımı, gerilimi, kalkış akımı, çalışma süresi ve yük tipi dikkate alınmalıdır. AC/DC 3A üzeri veya motorlu uygulamalarda uzman elektrikçi tarafından projelendirme yapılmalıdır.

5. Güvenlik ve Garanti

Yüksek akımı doğrudan röle kontağından geçirmek cihazın zarar görmesine, yangın riskine veya garanti dışı arızalara neden olabilir. Kontaktör kullanımı hem güvenlik hem de ürün ömrü açısından önemlidir.

6. Önerilen Bağlantı Mantığı

RELAY-572 röle çıkışı → Kontaktör bobini → Kontaktör ana kontakları → Motor / pompa / ısıtıcı / yüksek güçlü yük. Bu bağlantı mantığı en güvenli ve profesyonel çözümdür.

Kritik Sonuç

AC/DC 3A üzeri yüklerde, motorlarda, pompada, havuz motorunda, sulama motorunda, kompresörde, fanlarda ve endüktif yüklerde RELAY-572 ile doğrudan yük taşımak yerine kontaktör kullanılması gerekir. RELAY-572 bu sistemlerde profesyonel bir kontrol ve tetikleme cihazı olarak kullanılmalıdır.

OPAX RELAY-572 Kullanım ve Bariyer Bağlantı Kılavuzları

OPAX RELAY-572 cihazının kurulumu, mobil uygulama kullanımı, APN ayarı, telefon çağrısıyla kontrolü, White List ayarları, SMS komutları, röle ve terminal bağlantıları için aşağıdaki teknik PDF dokümanlarını inceleyebilirsiniz.

Nice veya BFT otopark bariyerlerinde bağlantı yapmadan önce bariyerin tam modeli, kontrol kartı ve kart üzerindeki terminal isimleri mutlaka doğrulanmalıdır.

RELAY-572 Kullanım Kılavuzu

Kurulum, uygulama, SMS, röle ve terminal bağlantıları

Micro SIM kart takma yönü, APN ayarı, mobil uygulamaya ekleme, firmware güncelleme, çalışma modları, telefon çağrısı ile kontrol, White List, SMS komutları ve cihazın bağlantı şemaları bu dokümanda birlikte sunulmaktadır.

Ana kullanım kılavuzu ve genel bağlantı şeması tek PDF dosyasında birleştirilmiştir.

Kullanım Kılavuzunu Aç / İndir

BFT Bariyer Bağlantı Kılavuzu

BFT kontrol kartları için kuru kontak bağlantıları

BFT GIOTTO, MICHELANGELO, MAXIMA ULTRA ve MOOVI bariyer serilerinde kullanılan MERAK, MERAK BM, CSB-Xtreme, RIGEL 4 ve ALPHA BOM kontrol kartlarına ait bağlantı örnekleri açıklamalı olarak gösterilmektedir.

COM + OPEN, 60 COM + 61 IC1 ve COMMON + START/OPEN bağlantı seçeneklerini içerir.

BFT Kılavuzunu Aç / İndir

Nice Bariyer Bağlantı Kılavuzu

Nice bariyer serileri için OPEN bağlantıları

Nice WIDE, WIL, SIGNO, X-BAR, M-BAR, L-BAR, S-BAR ve S4BAR bariyer serilerinde RELAY-572’nin COM1 ve NO1 kuru kontak uçlarının OPEN, OPEN-TIMER veya OPEN terminal çiftine bağlantısı gösterilmektedir.

COMMON + OPEN, COMMON + OPEN-TIMER ve iki uçlu OPEN terminal bağlantılarını içerir.

Nice Kılavuzunu Aç / İndir

Hangi Dokümanı İncelemelisiniz?

Cihazın kurulumu, uygulama ayarları ve genel terminal bilgileri için RELAY-572 Kullanım Kılavuzu dokümanını inceleyiniz. BFT marka bariyer bağlantılarında BFT Bariyer Bağlantı Kılavuzu, Nice marka bariyer bağlantılarında ise Nice Bariyer Bağlantı Kılavuzu kullanılmalıdır.

Önemli Montaj ve Güvenlik Uyarısı

SIM kart takma veya çıkarma, terminal bağlantısı, röle bağlantısı ve montaj işlemleri sırasında cihazın enerjisi mutlaka kesilmelidir. RELAY-572’nin bariyer bağlantısında yalnızca COM1 ve NO1 kuru kontak uçları kullanılmalıdır. Bariyer kartına RELAY-572 üzerinden harici voltaj uygulanmamalıdır. STOP, fotosel, emniyet, motor ve enerji terminallerine bağlantı yapılmamalıdır.

Kontrol kartı terminal isimleri ve konumları model veya üretim revizyonuna göre değişebilir. Bağlantıdan önce bariyerin tam modeli, kontrol kartı ve terminal etiketleri doğrulanmalı; montaj uzman teknik personel tarafından gerçekleştirilmelidir.

Kurulum ve Kullanım Öncesinde Bilmeniz Gerekenler

OPAX RELAY-572 Sıkça Sorulan Sorular

Ürünün kullanım alanları, mobil uygulama kontrolü, telefon çağrısı, röleler, switch girişleri, yetkili numaralar, White List, adaptör, yüksek akımlı cihazlar ve uzaktan yeniden başlatma hakkında kullanıcıların en sık sorduğu sorular aşağıda tek bölümde ayrıntılı olarak cevaplanmıştır.

RELAY-572 sadece otomatik bariyer için mi kullanılır?

Hayır. Otomatik bariyer en bilinen kullanım alanlarından biridir; ancak cihaz bahçe sulama, havuz motoru, pompa, fan, aydınlatma, jeneratör, sera otomasyonu, kepenk, panjur ve aç/kapa komutu ile çalışan birçok sistemde kullanılabilir.

Ürünle birlikte güç adaptörü gönderiliyor mu?

Hayır. OPAX RELAY-572 ürün kutusuna güç adaptörü dahil değildir. Cihazı çalıştırmak için teknik özelliklerine uygun DC 12V / 1A adaptör kullanıcı tarafından ayrıca temin edilmelidir. Adaptörün çıkış gerilimi, akım kapasitesi ve polaritesi bağlantı yapılmadan önce kontrol edilmelidir. Uygun olmayan adaptör kullanılması cihazın kararsız çalışmasına veya zarar görmesine neden olabilir.

Mobil uygulama ile kaç röle kontrol edilebilir?

Opax mobil uygulama üzerinden cihazdaki 2 röle de kontrol edilebilir. Röle 1 ve Röle 2 farklı cihazlara bağlanabilir ve farklı senaryolarda kullanılabilir.

Telefon çağrısı ile hangi röle aktif olur?

Telefon çağrısı ile kullanımda özellikle 1 numaralı röle aktif edilir. Bu özellik otomatik kapı bariyeri ve kapı açma senaryolarında kısa süreli tetik vermek için kullanılır.

SW1 ve SW2 girişleri ne işe yarar?

SW1 ve SW2 girişleri harici tetik cihazları, dedektörler, seviye flatörleri, kuru kontak çıkışları veya sensörlerle kullanılabilir. SW1 ile Röle 1, SW2 ile Röle 2 senaryolandırılabilir.

380V cihazlar kontrol edilebilir mi?

Evet, ancak 380V veya yüksek akımlı cihazlar doğrudan RELAY-572 röle kontağı üzerinden çalıştırılmamalıdır. RELAY-572 kontaktör bobinini tetiklemeli, ana yük uygun kontaktör üzerinden geçirilmelidir.

Cihaz SMS ile yeniden başlatılabilir mi?

Evet. RELAY-572 SMS komutu ile uzaktan yeniden başlatılabilir. Bu özellik, cihazın bulunduğu yere gitmeden sistemin tekrar devreye alınmasını ve bazı iletişim sorunlarının uzaktan giderilmesini kolaylaştırır.

RELAY-572 telefon çağrısı ile hangi röleyi çalıştırır?

Telefon çağrısı ile kullanımda cihaz 1 numaralı röleyi aktif eder. Bu özellik özellikle otomatik kapı bariyeri, garaj kapısı ve site giriş bariyeri gibi tetik bekleyen sistemlerde kullanılır.

Mobil uygulama ile iki röle de kontrol edilebilir mi?

Evet. Opax mobil uygulama üzerinden Röle 1 ve Röle 2 tüm özellikleriyle kontrol edilebilir. Kullanıcı röleleri açıp kapatabilir, çalışma modlarını ayarlayabilir ve bağlı cihazları online olarak yönetebilir.

Telefon çağrısı ile bariyer açıldığında bariyer nasıl kapanır?

RELAY-572 yalnızca otomatik bariyer kontrol kartına tetik sinyali verir. Bariyer açıldıktan sonra kapanma süresi, fotosel kontrolü ve güvenlik beklemesi bariyer sisteminin kendi ayarlarına göre gerçekleşir.

Yetkili telefon numaraları nasıl eklenir?

Yetkili telefon numaraları mobil uygulama üzerinden online olarak eklenebilir. Ayrıca SMS komutları ile de yetkili telefon numarası tanımlanabilir.

Kaç adet yetkili telefon numarası eklenebilir?

Cihaza 128 adede kadar yetkili telefon numarası eklenebilir. İhtiyaca göre Enable White List pasif edilerek gelen tüm çağrıların 1 numaralı röleyi tetiklemesi sağlanabilir.

Enable White List ne işe yarar?

Enable White List aktif olduğunda yalnızca yetkili telefon listesine eklenen numaralar çağrı ile 1 numaralı röleyi tetikleyebilir. Pasif olduğunda ise cihaza gelen tüm çağrılar otomatik kapı bariyerini açmak için tetik oluşturabilir.

Cihaz uzaktan yeniden başlatılabilir mi?

Evet. RELAY-572 SMS komutu ile uzaktan yeniden başlatılabilir. Bu özellik, cihazın bulunduğu yere gitmeden sistemin tekrar devreye alınmasına yardımcı olur.

OPAX RELAY-572 Genel Değerlendirme ve Ürün Özeti

OPAX RELAY-572 GSM/GPRS Röle Modülü; cep telefonu ile kapı açma, otomatik kapı bariyeri tetikleme, mobil uygulama ile iki rölenin online kontrolü, SMS ile ayar ve yetkilendirme, telefon çağrısı ile Röle 1'i çalıştırma, bahçe sulama sistemi, havuz motoru, pompa, fan, aydınlatma, tabela, jeneratör, sera otomasyonu ve kontaktör destekli endüstriyel aç/kapa uygulamaları için geliştirilmiş profesyonel bir uzaktan kontrol cihazıdır.

Cihaz üzerindeki 2 bağımsız röle çıkışı, iki farklı cihazın veya iki farklı kontaktörün birbirinden bağımsız olarak yönetilmesini sağlar. SW1 ve SW2 girişleri ise seviye flatörü, kuru kontak, sensör, dedektör, alarm paneli çıkışı veya harici anahtar gibi ekipmanlardan gelen bilgilerin otomasyon senaryolarına dahil edilmesine imkân verir.

Mobil uygulama iki rölede en kapsamlı yönetimi sunarken; SMS komutları yetkili numara, White List, süre ve yeniden başlatma ayarları için kullanılır. Telefon çağrısı yöntemi özellikle otomatik kapı ve bariyer sistemlerinde Röle 1'e hızlı kuru kontak tetik vermek amacıyla kullanılır. Bariyerin açıldıktan sonra kapanması, fotosel güvenliği ve bekleme süresi bariyer kontrol kartının kendi ayarları tarafından yönetilir.

Önemli: Güç adaptörü ürün kutusuna dahil değildir. Cihazın çalıştırılması için uygun DC 12V / 1A adaptör ayrıca temin edilmelidir. Motor, pompa, ısıtıcı, kompresör, 220V/380V sistemler ve yüksek akımlı veya endüktif yükler doğrudan RELAY-572 rölesine bağlanmamalı; uygun kontaktör, sigorta, pano ve koruma ekipmanları kullanılmalıdır.

Diğer GSM röle, telefonla kapı açma ve bariyer kontrol ürünlerini inceleyin.
