OPAX MC-136 Metal Kablolu Manyetik Kontak | Kapı Sensörü, Pencere Sensörü ve Kepenk Sensörü

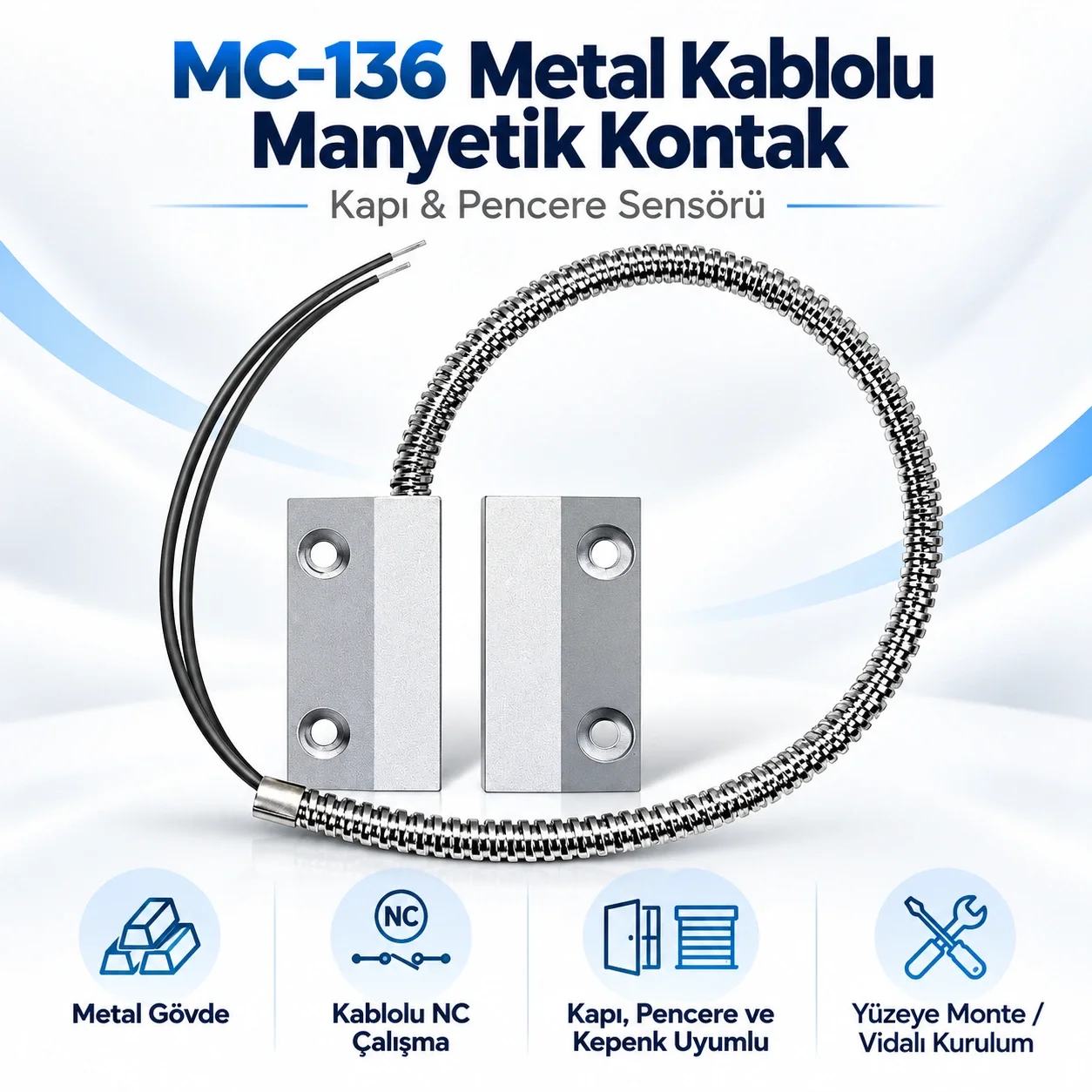

OPAX MC-136 Metal Kablolu Manyetik Kontak / Kapı Sensörü & Pencere Sensörü

NC Çalışma • Metal Gövde • Korumalı / Zırhlı Kablo • Yüzeye Monte, Vidalı Kurulum • Kapı, Pencere, Kepenk ve Garaj Kapısı Uygulamaları

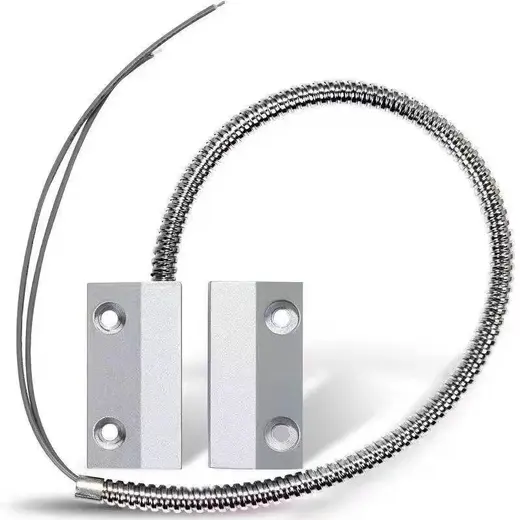

OPAX MC-136, kapı, pencere, kepenk, garaj kapısı, depo kapısı ve benzeri açılır-kapanır yüzeylerin açık / kapalı durumunu kablolu olarak izlemek için tasarlanmış metal gövdeli bir kablolu manyetik kontaktır. Ürün; projeye göre kapı sensörü, pencere sensörü, kapı pencere sensörü, kepenk sensörü veya garaj kapısı sensörü olarak değerlendirilebilir. Sabit kısma monte edilen kablolu sensör gövdesi ile hareketli kısma monte edilen mıknatısın birbirinden uzaklaşmasını algılayarak alarm paneli, bina otomasyonu veya uygun kontrol sistemine kuru kontak bilgisi iletir. Metal gövdesi ve korumalı kablo yapısı sayesinde standart plastik kontaklardan daha mekanik odaklı uygulamalarda tercih edilebilen bir metal manyetik kontak çözümüdür.

OPAX MC-136 Nedir?

Manyetik kontaklar, hırsız alarm sistemlerinde kapı ve pencerelerin durumunu izlemek için kullanılan en temel ve en güvenilir algılama elemanlarından biridir. MC-136 bu prensibi daha dayanıklı bir metal gövde, geniş montaj yüzeyi ve kabloyu fiziksel etkilerden koruyan spiral metal koruma ile birleştirir. Bu nedenle yalnızca standart ev kapılarında değil; metal kapılar, endüstriyel kapılar, kepenkler, panjurlar, depo kapıları, garaj kapıları, servis kapıları, teknik hacim kapıları ve benzeri uygulamalarda da tercih edilebilir.

Ürün NC (Normalde Kapalı) çalışma mantığına göre kullanılmaktadır. Kapı veya pencere kapalı durumdayken mıknatıs sensörün algılama alanındadır ve alarm zonu normal durumda tutulur. Kapı, pencere, kepenk veya diğer hareketli yüzey açıldığında mıknatıs sensörden uzaklaşır; kontak durumu değişir ve bağlı olduğu alarm paneli ya da kontrol sistemi bu değişimi algılar. Alarm sisteminin programına göre siren çalıştırılabilir, mobil bildirim oluşturulabilir, alarm haber alma merkezine olay iletilebilir veya yalnızca açık/kapalı durum bilgisi izlenebilir.

MC-136 bir hareket dedektörü değildir; ortamda insan hareketi aramaz. Doğrudan kapının, pencerenin veya mekanik yüzeyin pozisyonunu izler. Bu özellik, hangi açıklığın açıldığının zon bazında net olarak görülebilmesini ve olayın doğrudan ilgili kapı/pencere üzerinden değerlendirilmesini sağlar. Kablolu yapısı sayesinde pil değiştirme gerektirmez ve uygun alarm paneliyle 7/24 sürekli izleme altyapısına dahil edilebilir.

Kapı Sensörü, Pencere Sensörü ve Metal Manyetik Kontak Olarak Kullanım

OPAX MC-136 yalnızca tek bir uygulama adıyla sınırlı değildir. Alarm sektöründe aynı çalışma prensibine sahip ürünler kapı sensörü, pencere sensörü, kapı ve pencere sensörü, kablolu manyetik kontak veya metal manyetik kontak olarak aranabilir. MC-136'nın çalışma mantığı bu kullanım terimlerinin tamamıyla örtüşür: sabit kasadaki kablolu sensör, hareketli kanattaki mıknatısı izler; iki parça ayrıldığında NC kontak durumu değişir.

Bir kablolu kapı sensörü olarak kullanıldığında giriş kapısı, metal kapı, servis kapısı, depo kapısı veya teknik oda kapısının açılmasını takip eder. Bir kablolu pencere sensörü olarak kullanıldığında pencere kanadının açılmasını alarm veya otomasyon sistemine bildirir. Bu nedenle “kapı pencere sensörü” arayan kullanıcılar için de aynı temel ihtiyaca cevap verir.

Kepenk ve garaj uygulamalarında ise ürün bir kepenk sensörü veya garaj kapısı sensörü görevi görür. NC çalışma prensibi nedeniyle aynı zamanda NC manyetik kontak, alarm sistemlerinde kullanıldığında alarm kapı sensörü ve kapının açılmasını algıladığı için kapı açılma sensörü olarak da tanımlanabilir. Bu terimler farklı arama alışkanlıklarını ifade etse de ürünün temel görevi aynıdır: açılır yüzeyin konum değişimini kablolu olarak algılamak.

NC Çalışma

Alarm sistemleri için uygun, kapalı konumda normal zon mantığıyla çalışan kablolu yapı.

Yüzeye Monte, Vidalı

Sensör ve mıknatıs gövdeleri yüzeye sabitlenerek hizalı şekilde monte edilir.

Korumalı Kablo

Metal spiral koruma, kapı ve kepenk çevresindeki kablo bölümünü mekanik etkilere karşı korumaya yardımcı olur.

Geniş Kullanım Alanı

Ev, ofis, mağaza, otel, depo, fabrika, garaj, kepenk ve bina otomasyonu uygulamaları.

Kablolu Manyetik Kontak / Kapı Sensörü Nasıl Çalışır?

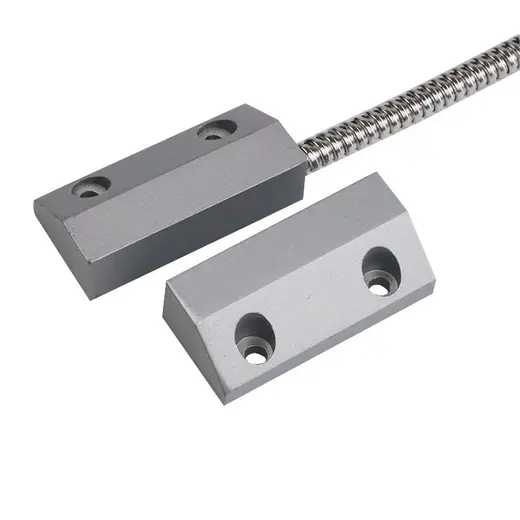

MC-136 iki ana parçadan oluşur: kablolu sensör gövdesi ve mıknatıslı karşılık parçası. Kablolu sensör gövdesi içinde manyetik alana duyarlı reed kontak bulunur. Karşı parçadaki mıknatıs sensöre yeterince yakınken reed kontak belirli elektriksel durumda kalır. Hareketli yüzey açılıp mıknatıs sensörden uzaklaştığında manyetik alan azalır ve reed kontağın durumu değişir. Alarm panelinin zon girişi bu değişikliği açık kapı/pencere olayı olarak değerlendirir.

NC alarm uygulamasında amaç, güvenli konumda devrenin normal olarak kapalı izlenmesidir. Böylece kapı veya pencerenin açılmasıyla birlikte devre durumunun değişmesi alarm paneli tarafından görülebilir. Profesyonel alarm sistemlerinde zon sonlandırma direnci (EOL/DEOL) kullanılıyorsa bağlantı, ilgili alarm panelinin teknik şemasına göre yapılmalıdır. MC-136 bir alarm panelinin yerine geçmez; sensör, panelin kablolu zon girişine bağlanan saha elemanıdır.

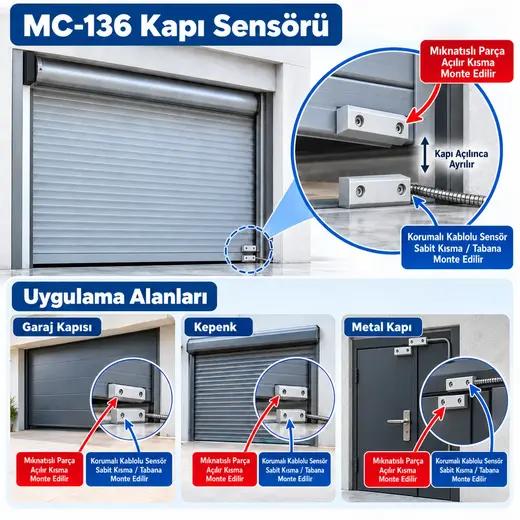

Montaj mantığı çok önemlidir: Korumalı kablo çıkan sensör gövdesi mümkün olduğunca sabit yüzeye; mıknatıslı parça ise açılır / hareketli yüzeye monte edilir. Kapı, pencere veya kepenk açıldığında iki parça birbirinden uzaklaşmalı ve kontak durumu değişmelidir.

Teknik Özellikler

Özellik Açıklama
Model OPAX MC-136
Ürün Tipi Metal kablolu manyetik kontak / kapı, pencere ve kepenk sensörü
Kontak Çalışması NC (Normalde Kapalı)
Algılama / Çalışma Aralığı Yaklaşık 40–60 mm; montaj yönü, metal yüzey, hizalama ve uygulamaya göre değişebilir.
Gövde Malzemesi Metal çinko alaşım gövde
Reed Anahtar Manyetik reed switch yapısı
Kurulum Yüzeye monte, vidalı
Nominal Gövde Ölçüsü Yaklaşık 48 × 24,2 × 15 mm. Bazı üretim / teknik tablolarda yuvarlanmış olarak 49 × 25 × 15 mm verilebilir.
Montaj Delik Merkez Aralığı Yaklaşık 30 mm

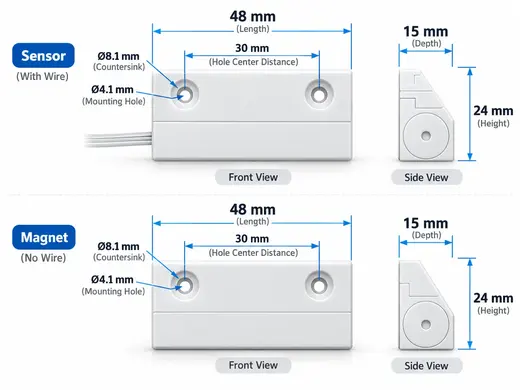

Havşa / Delik Ölçüsü Teknik çizimde yaklaşık Ø8,1 mm dış havşa / Ø4,1 mm iç delik
Bağlantı Kablosu Yaklaşık 550 mm kablo ucu; uygulama bağlantısı alarm paneli / kontrol cihazına göre yapılır.
Kablo Kesiti 22 AWG sınıfı bağlantı kablosu olarak belirtilmektedir.
Metal Spiral Koruma Paslanmaz çelik koruyucu spiral; üretim revizyonuna göre yaklaşık 360–380 mm sınıfında.
Renk Metal / gümüş gri
Bağlantı Türü Kablolu, kuru kontak zon bağlantısı

Ölçü notu: Teknik çizimde gövde yaklaşık 48 × 24,2 × 15 mm görünmektedir. Tedarikçi tablolarında 49 × 25 × 15 mm gibi yuvarlanmış değerler bulunabildiğinden, özel mekanik proje, CNC delik şablonu veya milimetrik tolerans gerektiren uygulamalarda montajdan önce fiziksel ürün üzerinden ölçü doğrulaması yapılması önerilir.

Kurulum: Yüzeye Monte, Vidalı

MC-136 yüzeye monte edilen ve vidalarla sabitlenen bir metal manyetik kontak ve kablolu kapı sensörüdür. Montaj öncesinde kapı, pencere veya kepengin tamamen kapalı konumu belirlenmeli; sensör ile mıknatısın birbirine karşılık geldiği nokta işaretlenmelidir. İki parça kapalı konumda algılama mesafesinin içinde kalmalı, fakat mekanik hareket sırasında birbirine çarpmamalıdır.

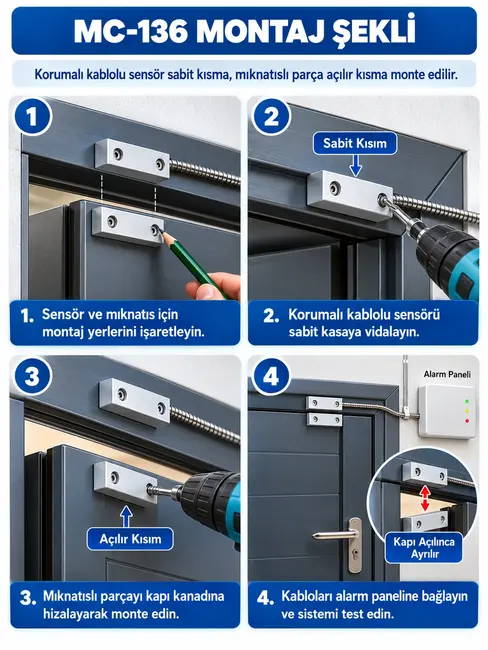

• Montaj yerini belirleyin: Sabit kasa ile hareketli kanadın birbirine en yakın ve mekanik darbeden nispeten uzak bölümünü seçin.
• Kablolu sensörü sabit kısma yerleştirin: Spiral korumalı kablo çıkışının ezilmeyeceği, sürtünmeyeceği ve hareketli kanatla temas etmeyeceği yönü tercih edin.
• Mıknatısı hareketli kısma yerleştirin: Kapı/pencere kapalıyken mıknatıs sensörle paralel ve karşılıklı konumda olmalıdır.
• Delikleri işaretleyin ve vidalayın: Uygun vida ve yüzey tipine göre sensör ile mıknatısı sağlam biçimde sabitleyin.
• Kabloyu panele taşıyın: Kabloyu keskin kenarlardan, ezilme noktalarından ve hareketli mekanizmalardan uzak güzergâhtan alarm paneline veya kontrol cihazına götürün.
• NC zon bağlantısını yapın: Panelin ilgili kablolu zon terminaline, üretici bağlantı şemasına uygun şekilde bağlayın. EOL/DEOL dirençli sistemlerde direnç bağlantısını panel kılavuzuna göre uygulayın.
• Kapalı konumu test edin: Kapı/pencere kapalıyken zon normal görünmelidir.
• Açılma testini yapın: Hareketli kısmı açarak mıknatısı uzaklaştırın; panelin zon değişimini algıladığını doğrulayın.

Hırsız Alarm Sistemlerinde Kapı ve Pencere Koruması

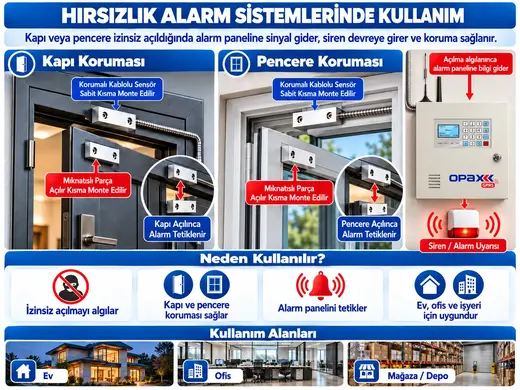

MC-136'nın en yaygın kullanım senaryolarından biri hırsız alarm sistemleridir. Bu uygulamada ürün bir alarm kapı sensörü, kapı sensörü veya pencere sensörü olarak görev yapar. Kapı veya pencere kapalıyken sensör ve mıknatıs birbiriyle hizalıdır. Alarm sistemi kurulu durumdayken kapı ya da pencere izinsiz açılırsa mıknatıs sensörden uzaklaşır ve zon durumu değişir. Panelin programına bağlı olarak gecikmeli giriş, anlık alarm, 24 saat zon, çevre güvenliği zonu veya benzeri fonksiyonlar kullanılabilir.

Bu yöntem özellikle dış kapılar, mağaza girişleri, depo kapıları, arşiv odaları, teknik odalar, server odaları, çelik kapılar, garaj girişleri ve kontrollü alanlarda etkilidir. Bu kablolu manyetik kontak, PIR hareket dedektöründen farklı olarak kişinin içeri girmesini beklemeden kapının fiziksel olarak açıldığı anda olay üretebilir. Bu nedenle çevresel güvenliğin ilk katmanı olarak önemli bir rol oynar.

Metal gövde ve zırhlı kablo yaklaşımı, özellikle kepenk ve garaj kapısı gibi darbe, sürtünme ve mekanik hareket ihtimalinin daha yüksek olduğu noktalarda standart ince plastik kontaklara göre daha uygun bir mekanik yapı sunabilir. Bununla birlikte montaj yüzeyinin metal olması manyetik alanı etkileyebileceği için gerçek açma mesafesi sahada mutlaka test edilmelidir.

Ev ve Konut Güvenliği

Villa, müstakil ev, apartman dairesi ve rezidanslarda giriş kapıları, teras kapıları, balkon kapıları ve uygun pencere kanatlarının açılma bilgisini izlemek için kullanılabilir. Kullanıcı evden ayrıldığında alarm sistemi devredeyse kapı veya pencerenin açılması panel tarafından alarm olayı olarak değerlendirilebilir. Evde bulunulan senaryolarda ise dış çevre kapı ve pencereleri aktif tutup iç mekân hareket dedektörlerini farklı modda kullanmak mümkündür; bunun nasıl programlanacağı kullanılan alarm paneline bağlıdır.

Mağaza, Kepenk ve Vitrin Güvenliği

Mağaza kepenkleri gece kapatıldığında MC-136, bir kepenk sensörü olarak kepengin açılma girişimini algılamak için kullanılabilir. Korumalı kablolu sensör sabit zemine veya uygun sabit çerçeveye, mıknatıs ise kepengin hareketli alt bölümüne monte edilir. Kepenk yukarı doğru hareket ettiğinde mıknatıs sensörden ayrılır. Böylece işyeri alarm sistemi kepenk açılmasını ayrı bir zon olarak izleyebilir. Aynı prensip vitrin servis kapıları, arka depo girişleri ve yükleme alanlarında da uygulanabilir.

Garaj ve Otopark Kapıları

Seksiyonel garaj kapıları, motorlu kepenkler ve bazı endüstriyel garaj kapılarında garaj kapısı sensörü olarak kullanılan MC-136 gibi metal kontaklar, standart küçük manyetik kontakların montaj toleransı yetersiz kalabilir. Geniş çalışma aralığına sahip metal kontaklar, kapının kapalı konumunu izlemek için avantaj sağlayabilir. Sensör sabit zeminde veya sabit ray/çerçevede, mıknatıs hareketli kapı üzerinde konumlandırılır. Kapı yükseldiğinde veya yana hareket ettiğinde iki parça ayrılır ve kontrol sistemi kapının açık olduğunu görür.

Otel Odalarında Enerji Tasarrufu: Pencere Açılınca Klimayı Durdurma

MC-136 yalnızca hırsız alarmı amacıyla kullanılmak zorunda değildir. Uygun bir kontrol rölesi, klima otomasyon girişi, fan-coil kontrolörü, oda kontrol ünitesi veya BMS ile birlikte kullanıldığında pencerenin açık/kapalı bilgisi enerji yönetiminde değerlendirilebilir. Özellikle otel odalarında sık görülen bir problem, misafirin pencereyi açık bırakırken klimayı veya ısıtma sistemini çalıştırmaya devam etmesidir. Bu durumda iklimlendirme sistemi dış ortamı soğutmaya veya ısıtmaya çalışır ve gereksiz enerji tüketimi oluşur.

MC-136 bir kablolu pencere sensörü olarak pencere kasasına ve açılır kanada doğru şekilde monte edildiğinde, pencerenin açılması kuru kontak bilgisi üretir. Bu bilgi doğrudan klimanın uygun kuru kontak girişine, oda otomasyon sistemine, fan-coil termostatına veya araya konulan uygun kontrol rölesine bağlanabilir. Kontrol mantığı, pencere açıkken soğutma/ısıtmayı devre dışı bırakacak şekilde tasarlanır. Pencere tekrar kapandığında sistem, proje mantığına göre belirlenen gecikme veya izin koşulları sonrasında yeniden çalışabilir.

Bu senaryo otellerin yanı sıra apart oteller, öğrenci yurtları, rezidanslar, ofisler, toplantı odaları, kiralık tatil evleri ve merkezi oda otomasyonu kullanılan yapılarda enerji verimliliğini desteklemek amacıyla uygulanabilir. Burada MC-136 yalnızca pencerenin durumunu bildirir; klimayı doğrudan anahtarlamak yerine, elektriksel değerleri ve üretici talimatlarını karşılayan uygun bir kontrol girişi veya röle üzerinden entegrasyon yapılması gerekir.

Endüstriyel ve Ticari Kullanım Alanları

MC-136 gibi metal manyetik kontak ve zırhlı kablolu manyetik kontak çözümlerinin avantajı, tek bir uygulama tipine bağlı kalmamalarıdır. Kuru kontak çıkışının sağladığı basit ve evrensel mantık sayesinde çok sayıda alarm, otomasyon ve durum izleme projesine dahil edilebilir. Aşağıdaki kullanım alanları, ürünün çalışma prensibine uygun tipik örneklerdir. Uygulamanın elektriksel ve güvenlik açısından doğru tasarlanması için kullanılacak panel, röle veya otomasyon kontrolörünün giriş özellikleri ayrıca doğrulanmalıdır.

Depolar ve Lojistik Merkezleri

Yükleme kapıları, depo girişleri, metal servis kapıları ve roller shutter açıklıklarının açık/kapalı takibi.

Fabrikalar

Üretim alanlarına açılan kapılar, teknik hacimler, bakım odaları ve kontrollü geçiş noktalarının izlenmesi.

AVM ve Perakende

Mağaza kepenkleri, personel kapıları, arka depo girişleri ve gece güvenliği zonları.

Sunucu ve Veri Odaları

Fiziksel erişimin izlenmesi gereken teknik oda kapılarında alarm veya erişim kayıt sistemine durum bilgisi sağlama.

Otel ve Konaklama

Pencere/klima enerji senaryoları, teknik oda kapıları, depo kapıları ve personel alanlarının izlenmesi.

Soğuk Hava Depoları

Kapının açık kalıp kalmadığını izleyerek alarm veya otomasyon sistemi üzerinden operatöre uyarı üretme.

Müze ve Arşivler

Yetkisiz açılma takibi gereken arşiv, koleksiyon odası ve servis kapılarında kullanıma uygun senaryolar.

Elektrik / Teknik Odalar

Yetkili personel dışında açılması istenmeyen pano odaları ve teknik hacim kapılarının izlenmesi.

Ofisler

Giriş kapıları, arşiv odaları, yönetici odaları, pencere ve servis alanlarında alarm / otomasyon amacıyla durum izleme.

Yükleme Rampaları

Rampa kapıları ve endüstriyel kapıların kapalı konum teyidini kontrol sistemine iletme.

Terminal ve Ulaşım Yapıları

Servis kapıları, teknik alanlar ve kontrollü geçiş noktalarının açık/kapalı durumlarının izlenmesi.

Akıllı Bina / BMS

Kapı ve pencere durumunun bina otomasyonuna kuru kontak olarak aktarılması ve enerji/güvenlik senaryolarında kullanılması.

Neden Metal ve Korumalı Kablolu Manyetik Kontak?

Plastik yüzey tipi manyetik kontaklar normal kapı ve pencere uygulamalarında yeterli olabilir. Ancak kepenk, garaj kapısı, endüstriyel metal kapı, yükleme kapısı ve yoğun kullanılan ticari alanlarda kablo ve gövde daha fazla mekanik etkiye maruz kalabilir. Metal gövde, bağlantı elemanlarının daha sağlam sabitlenmesine yardımcı olurken; spiral metal kablo koruması sensörden çıkan kablonun ilk bölümünü sürtünme, darbe ve bükülme gibi mekanik risklere karşı korumaya yardımcı olur.

Geniş çalışma aralığı da büyük kapılar için önemlidir. Küçük pencere kontaklarında sensör ve mıknatısın çok yakın hizalanması gerekebilir. Kepenk ve garaj kapılarında mekanik boşluk, titreşim, ray toleransı ve zemin seviyesi gibi nedenlerle iki parça arasında daha fazla mesafe oluşabilir. MC-136 sınıfındaki geniş aralıklı manyetik kontaklar bu tür montaj koşullarına daha uygundur. Yine de katalogdaki maksimum mesafe, her montaj yüzeyinde garanti edilen değer gibi yorumlanmamalı; metal yüzey ve mıknatısın yönü gerçek sahadaki algılama mesafesini etkileyebilir.

NC Çalışmanın Alarm Sistemindeki Avantajı

NC manyetik kontak yapısında kullanılan NC (Normalde Kapalı) zon mantığı, klasik kablolu hırsız alarm sistemlerinde yaygın olarak kullanılır. Güvenli durumda devre kapalı izlenir; kapının açılmasıyla kontak açılır. Bu yapı yalnızca açılma olayını algılamakla kalmaz, kullanılan panel ve zon bağlantı şekline bağlı olarak kablo kopması gibi bazı arızaların da zon ihlali olarak görülmesine imkân verebilir. EOL veya DEOL direnç denetimi bulunan profesyonel sistemlerde sabotaj ve alarm durumları daha ayrıntılı ayrıştırılabilir.

Önemli olan, sensörün doğrudan yüksek güçte bir yük anahtarlamak için tasarlanmadığını bilmektir. Alarm zonu, kontrol rölesi veya düşük güçlü kuru kontak girişi gibi uygun devrelerde kullanılmalıdır. Klima, motor, kepenk motoru, aydınlatma veya yüksek akım çeken ekipman doğrudan sensör kontağından beslenmemelidir; bu tür uygulamalarda uygun özellikte röle, kontaktör veya otomasyon arayüzü kullanılmalıdır.

Montaj Mesafesi ve Hizalama Neden Önemlidir?

Bir kapı sensörü veya pencere sensörü olarak kullanılan manyetik kontağın güvenilir çalışması, sensör ile mıknatısın kapalı konumdaki geometrisine bağlıdır. İki parçanın ön yüzleri mümkün olduğunca paralel ve karşılıklı olmalıdır. Mıknatıs sensöre yanlış eksende yaklaşırsa teorik çalışma aralığı düşebilir. Özellikle metal kapı ve metal kasa manyetik alan çizgilerini etkileyebildiği için montaj sırasında yalnızca cetvel ölçüsüne güvenmek yerine gerçek açma-kapama testi yapılmalıdır.

Kepenk uygulamasında sensör genellikle sabit taban veya yan kasa üzerinde, mıknatıs ise kepengin hareketli alt profili üzerinde konumlandırılır. Garaj kapısında benzer şekilde sensör sabit zeminde/çerçevede, mıknatıs hareket eden kapı panelinde olabilir. Normal menteşeli metal kapıda ise kablolu sensörü üst sabit kasaya, mıknatısı kapı kanadının üst bölümüne monte etmek kablo güzergâhını sabit tutmak açısından uygundur. Pencerede de aynı temel kural geçerlidir: kablolu sensör sabit kasa, mıknatıs hareketli kanat.

Alarm Paneline Bağlantı

MC-136 iki telli NC manyetik kontak ve kablolu manyetik kontak olarak kullanıldığında alarm panelinin kablolu zon girişine bağlanır. Basit bir zon bağlantısında bir iletken zon terminaline, diğer iletken ortak/COM terminaline gider. Ancak modern alarm panellerinde EOL, DEOL veya farklı zon sonlandırma topolojileri kullanılabildiğinden, kesin bağlantı alarm panelinin teknik dokümanına göre yapılmalıdır.

Aynı zona birden fazla NC kontak seri bağlanabilir; böylece herhangi bir kapının açılması zonu ihlal eder. Bunun dezavantajı, panelde hangi fiziksel kapının açıldığının ayrı ayrı görülememesidir. Daha ayrıntılı izleme isteniyorsa her kritik kapı/pencere ayrı zona bağlanmalıdır. Ticari projelerde kablo güzergâhı, zon numarası ve sensör etiketi proje dokümanında belirtilmelidir.

Farklı Otomasyon Senaryoları

• Pencere açıkken klima izni vermeme: Otel, rezidans veya ofislerde pencere açık bilgisini HVAC kontrolüne aktarma.
• Soğuk oda kapısı açık uyarısı: Kapı belirli süreden uzun açık kaldığında otomasyon üzerinden uyarı oluşturma.
• Garaj kapısı durum bilgisi: Kapının gece açık unutulmasını izleme ve panel/otomasyon üzerinden bildirim üretme.
• Kepenk kapalı teyidi: İşyerini kurarken kepenk zonunun kapalı olup olmadığını kontrol etme.
• Teknik oda takibi: Elektrik, sunucu, arşiv veya mekanik oda kapısının açılmasını kayıt altına alma.
• Servis kapısı kontrolü: Mesai dışı saatlerde belirli kapıların açılması durumunda alarm veya olay kaydı üretme.
• Makine koruyucu kapağı durum takibi: Yalnızca uygun emniyet tasarımı içinde yardımcı pozisyon bilgisi olarak kullanma; güvenlik sertifikalı interlock yerine kullanılmamalıdır.
• Bina otomasyonu: Pencere/kapı açık bilgisini uygun dijital giriş üzerinden BMS kontrol mantığına dahil etme.

Kapı Sensörü ve Pencere Sensörü Arayanlar İçin Doğru Ürün Tanımı

İnternette aynı ürün grubunun farklı isimlerle aranması oldukça yaygındır. “kapı sensörü” araması yapan bir kullanıcı çoğu zaman kapının açılmasını alarm paneline bildiren manyetik kontağı; “pencere sensörü” araması yapan kullanıcı ise pencere kanadının açılma durumunu izleyen aynı prensipteki sensörü aramaktadır. MC-136, metal gövdeli ve kablolu yapısıyla bu iki ihtiyacı tek ürün ailesinde karşılar. Bu nedenle ürün kapı ve pencere sensörü, kapı pencere sensörü ve kablolu manyetik kontak ifadeleriyle tanımlanabilir.

Standart plastik bir kapı sensörü yerine daha mekanik ve dayanıklı montaj yapısı isteniyorsa metal manyetik kontak tercih edilmesinin önemli avantajı gövdenin vidalı montaja uygun sağlam yapısı ve kablo çıkışının koruyucu spiral içinde taşınmasıdır. Özellikle kepenk, garaj kapısı, metal kapı, depo kapısı ve yoğun kullanılan ticari kapılarda bu yapı daha düzenli ve korumalı bir tesisata yardımcı olur.

Bir alarm kapı sensörü olarak kullanıldığında MC-136, kapının açılmasını zon değişimi şeklinde panele aktarır. Bir kapı açılma sensörü olarak değerlendirilmesinin nedeni de budur. Aynı prensip pencerede kullanıldığında ürün kablolu pencere sensörü görevi görür. Kapı, pencere veya kepenk kapatıldığında mıknatıs sensöre yaklaşır; açıldığında uzaklaşır. Bu basit çalışma prensibi, hırsız alarmından enerji otomasyonuna kadar geniş bir uygulama alanı oluşturur.

Projede “NC manyetik kontak” şartı bulunuyorsa MC-136'nın bu versiyonu NC çalışma mantığıyla değerlendirilir. Bununla birlikte alarm panelinin zon programlaması, EOL/DEOL direnç kullanımı ve kablo bağlantı şekli panel üreticisinin teknik dokümanına göre yapılmalıdır. Sensör bir yüksek güç anahtarı değildir; alarm zonu, kuru kontak girişi veya uygun röle/otomasyon arayüzü üzerinden kullanılmalıdır.

Özetle MC-136; kablolu manyetik kontak, metal manyetik kontak, kapı sensörü, pencere sensörü, kapı ve pencere sensörü, kepenk sensörü ve garaj kapısı sensörü arayan kullanıcıların ortak ihtiyacı olan “açılır yüzeyin açık/kapalı bilgisini kablolu olarak izleme” fonksiyonunu sağlar. Arama terimleri farklı olsa da teknik temel, sabit sensör ile hareketli mıknatısın mesafesine göre kontak durumunun değişmesidir.

Sık Sorulan Sorular

MC-136 kablosuz bir sensör müdür?

Hayır. MC-136 kablolu bir manyetik kontaktır; kablosuz değil, kablolu kapı sensörü ve kablolu pencere sensörü olarak çalışır. Alarm paneli veya kontrol sistemiyle fiziksel kablo üzerinden bağlantı kurar.

MC-136 NC mi çalışır?

Evet. Bu ürünün bu versiyonu NC (Normalde Kapalı) çalışma mantığıyla kullanılmaktadır.

Sensörün hangi parçası sabit yere monte edilir?

Korumalı kablonun çıktığı sensör gövdesi sabit kasa, çerçeve veya zemine; kablosuz mıknatıslı parça ise hareket eden kapı/pencere/kepenk bölümüne monte edilmelidir.

Kepenk için uygun mudur?

Evet. Metal gövdesi, geniş algılama aralığı ve kablo koruması sayesinde kepenk sensörü ve garaj kapısı sensörü olarak kullanım MC-136'nın temel uygulama alanları arasındadır.

Pencerede kullanılabilir mi?

Evet. Mekanik boyutu ve montaj yüzeyi uygun olduğu sürece pencere sensörü ve kapı ve pencere sensörü olarak pencere kanadının açık/kapalı bilgisini izlemek için kullanılabilir. Kablolu sensör sabit kasa, mıknatıs hareketli pencere kanadında olmalıdır.

Pencere açılınca klimayı otomatik kapatabilir mi?

MC-136 pencere açık/kapalı bilgisini üretir. Uygun klima kuru kontak girişi, oda kontrolörü, BMS veya röle arayüzü kullanılarak pencere açıldığında klimanın durdurulması senaryosu oluşturulabilir. Klima enerjisi doğrudan sensör üzerinden anahtarlanmamalıdır.

Alarm paneli olmadan siren çalıştırır mı?

MC-136 tek başına siren değildir. Bir alarm paneli, kontrol devresi veya uygun röle/otomasyon sistemi üzerinden değerlendirilmesi gerekir.

Algılama mesafesi ne kadardır?

Bu ürün için nominal çalışma aralığı yaklaşık 40–60 mm sınıfındadır. Metal yüzey, mıknatıs yönü ve mekanik hizalama gerçek mesafeyi etkileyebileceğinden sahada test yapılmalıdır.

Montaj tipi nedir?

Yüzeye monte, vidalı montaj yapılır. Sensör ve mıknatıs yüzeye sabitlenir.

Metal kapıda nereye monte edilir?

Genellikle kablolu sensör üst sabit kapı kasasına, mıknatıs ise kapı kanadının üst bölümüne karşılıklı gelecek şekilde monte edilir. Böylece kablo sabit kalır ve kapı açıldığında parçalar birbirinden uzaklaşır.

Garaj kapısında sensör neden tabana yakın kullanılabilir?

Yukarı doğru açılan kepenk veya garaj kapısında sabit sensör zeminde/alt sabit bölümde, mıknatıs hareketli alt kapı profilinde konumlandırılabilir. Kapı yükseldiğinde iki parça net biçimde ayrılır.

Kablo korumasının avantajı nedir?

Spiral metal koruma, sensörden çıkan kablonun kapı veya kepenk çevresindeki hassas bölümünü mekanik darbeye, sürtünmeye ve ezilmeye karşı korumaya yardımcı olur.

Birden fazla sensör tek zona bağlanabilir mi?

Teknik olarak NC kontaklar uygun alarm paneli topolojisinde seri izlenebilir. Ancak her kapının ayrı ayrı tanımlanması isteniyorsa her sensörün ayrı zona bağlanması daha doğru olur. Kesin bağlantı panel kılavuzuna göre yapılmalıdır.

Ürünü doğrudan 220 V yük anahtarlamak için kullanabilir miyim?

Önerilmez. Manyetik kontak, düşük güçlü sinyal/kuru kontak amacıyla kullanılmalıdır. Klima, motor veya başka yüksek güçlü yükler uygun röle, kontaktör veya otomasyon arayüzü üzerinden kontrol edilmelidir.

OPAX MC-136'nın Öne Çıkan Avantajları

• Metal gövde: Ticari ve endüstriyel uygulamalarda sağlam montaj yapısına katkı sağlar.
• Zırhlı / spiral kablo koruması: Sensörden çıkan kablonun mekanik olarak korunmasına yardımcı olur.
• NC çalışma: Klasik kablolu alarm zonları için yaygın çalışma mantığıdır.
• Geniş algılama aralığı: Kepenk ve büyük kapılardaki montaj toleranslarına daha uygun kullanım sağlar.
• Pil gerektirmez: Kablolu saha elemanı olduğu için sensör tarafında periyodik pil değişimi ihtiyacı yoktur.
• Çok amaçlı kullanım: Hırsız alarmı, kapı durum izleme, pencere/klima otomasyonu ve bina yönetim sistemi senaryolarında değerlendirilebilir.
• Yüzeye monte: Kapı, pencere, kepenk ve çerçeve üzerinde pratik vidalı montaj imkânı sunar.
• Görsel durum mantığı: Sensör ve mıknatısın fiziksel ayrılması kolay anlaşılır bir açık/kapalı izleme prensibi sunar.

MC-136 Seçerken ve Projelendirirken Dikkat Edilecekler

Metal manyetik kontak, kapı sensörü veya pencere sensörü seçimi yalnızca sensörün fiziksel boyutuna göre yapılmamalıdır. Kapı tipi, açılma yönü, kapalı konumdaki iki yüzey arasındaki mesafe, montaj yüzeyinin metal olup olmadığı, kablonun geçeceği güzergâh, panel zon tipi ve çevresel mekanik etkiler birlikte değerlendirilmelidir. Büyük ve hareket toleransı yüksek kapılarda geniş gap değerine sahip kontak seçmek güvenilirliği artırabilir.

Metal yüzeylerde mıknatısın çekim ve alan dağılımı farklı davranabileceğinden, kapı tamamen kapalıyken sensörün kararlı biçimde normal durumda kaldığı; kapı güvenlik açısından anlamlı bir açıklığa ulaştığında ise zonun kesin şekilde ihlal olduğu test edilmelidir. Çok küçük toleransla çalışan bir montaj, kapı titreşiminde gereksiz alarma; çok geniş toleranslı montaj ise kapı kısmen açıldığında olayın geç algılanmasına neden olabilir.

Kablo güzergâhı da sistem güvenilirliğinin parçasıdır. Spiral koruma yalnızca sensörün yakınındaki bölümü korur; devam eden tesisat kablosu uygun boru, kanal veya bina içi kablolama standardıyla korunmalıdır. Alarm panelinin zon devresi başka güç kablolarıyla gereksiz yere paralel götürülmemeli, ek yerleri erişilebilir ve sağlam yapılmalı, dış ortama açık ek noktaları uygun yöntemle korunmalıdır.

MC-136 Kullanım Alanları

Sonuç: Güvenlik ve Otomasyon İçin Sağlam Kablolu Çözüm

OPAX MC-136 Metal Kablolu Manyetik Kontak / Kapı Sensörü & Pencere Sensörü, kapı, pencere, kepenk ve büyük hareketli yüzeylerin açık/kapalı bilgisini güvenilir şekilde izlemek isteyen projeler için pratik bir çözümdür. Metal gövdesi, yüzeye monte vidalı yapısı, spiral korumalı kablosu ve NC çalışma mantığı ile özellikle kablolu hırsız alarm sistemleri, ticari kapılar, mağaza kepenkleri, garaj kapıları ve endüstriyel uygulamalarda öne çıkar. Bu yönüyle metal manyetik kontak, kapı sensörü, pencere sensörü ve kapı pencere sensörü aramalarına karşılık gelen çok amaçlı bir üründür.

Ürünün değeri yalnızca alarm üretmekle sınırlı değildir. Pencere açıldığında klimayı devre dışı bırakma, soğuk oda kapısının açık kalmasını izleme, BMS sistemine kapı durumu iletme, depo veya teknik oda erişimini takip etme gibi otomasyon senaryolarında da aynı açık/kapalı kontak bilgisi kullanılabilir. Bu sayede tek bir basit sensör prensibi; güvenlik, enerji yönetimi, durum izleme ve operasyonel kontrol gibi farklı ihtiyaçlara uyarlanabilir.

Doğru montajın temel kuralı nettir: kablolu sensör sabit kısımda, mıknatıs hareketli kısımda olmalıdır. Kapalı konumda iki parça güvenli algılama mesafesi içinde hizalanmalı, açıldığında ise birbirinden yeterince uzaklaşmalıdır. Son montajdan sonra hem kapalı hem açık konum birkaç kez test edilmeli ve alarm panelinin zon durumu doğrulanmalıdır.

OPAX MC-136

Metal • Kablolu • NC • Yüzeye Monte, Vidalı • Korumalı Kablo • Kapı / Pencere / Kepenk / Garaj Kapısı

Teknik Özellikler

• Özellik: Açıklama
• Model: OPAX MC-136
• Ürün Tipi: Metal kablolu manyetik kontak / kapı, pencere ve kepenk sensörü
• Kontak Çalışması: NC (Normalde Kapalı)
• Algılama / Çalışma Aralığı: Yaklaşık 40–60 mm; montaj yönü, metal yüzey, hizalama ve uygulamaya göre değişebilir.
• Gövde Malzemesi: Metal çinko alaşım gövde
• Reed Anahtar: Manyetik reed switch yapısı
• Kurulum: Yüzeye monte, vidalı
• Nominal Gövde Ölçüsü: Yaklaşık 48 × 24,2 × 15 mm. Bazı üretim / teknik tablolarda yuvarlanmış olarak 49 × 25 × 15 mm verilebilir.
• Montaj Delik Merkez Aralığı: Yaklaşık 30 mm
• Havşa / Delik Ölçüsü: Teknik çizimde yaklaşık Ø8,1 mm dış havşa / Ø4,1 mm iç delik
• Bağlantı Kablosu: Yaklaşık 550 mm kablo ucu; uygulama bağlantısı alarm paneli / kontrol cihazına göre yapılır.
• Kablo Kesiti: 22 AWG sınıfı bağlantı kablosu olarak belirtilmektedir.
• Metal Spiral Koruma: Paslanmaz çelik koruyucu spiral; üretim revizyonuna göre yaklaşık 360–380 mm sınıfında.
• Renk: Metal / gümüş gri
• Bağlantı Türü: Kablolu, kuru kontak zon bağlantısı
