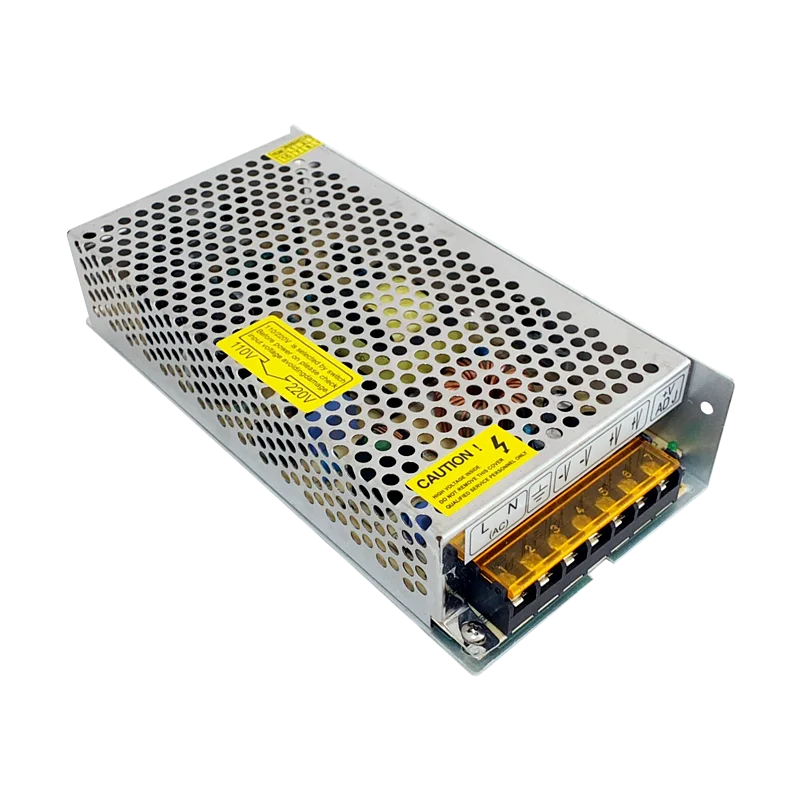

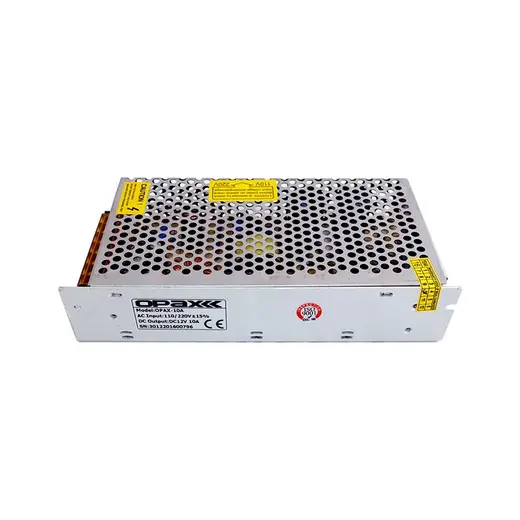

OPAX-10A SMPS 10 AMPER DC 12V SANAYİ TİPİ ADAPTÖR

OPAX-10A • SMPS 12V • 10A • Sanayi Tipi

12V 10A Güç — Kararlı, Güvenli, Dayanıklı

110–220V AC ±%15 giriş, >%83 verim, <2,0W standby, uzun ömürlü kondansatörler ve ~20ms hold-up ile CCTV & sanayi uygulamalarında yüksek akım gereksinimlerine çözüm.

Öne Çıkanlar

110–220V AC ±%15

12V DC • 10A (120W)

Kısa Devre & Aşırı Akım

Aşırı Isı (Histerezisli)

Verim > %83

Hold-Up ≈ 20ms

Kamera Sistemleri İçin Güçlü Besleme

Çoklu 12V kameralar, DVR/NVR ve 12V aksesuarlar için yüksek akım kapasitesi.

• IR LED’li kameralar için tepe akımlarda stabil
• DVR/NVR gövde beslemesi (PoE kameralar 48V’tur)
• 12V mikrofon, IR projektör, aktif balun vb. aksesuarlar

Akıllı Koruma

Kısa devre ve aşırı akım sınırlama; histerezisli ısı koruması ile güvenli geri-dönüş.

Enerji Etkin

>%83 verim; <2,0W standby. Daha az ısınma, daha uzun bileşen ömrü.

Uzun Ömürlü Kondansatör

Düşük ripple & noise, kararlı regülasyon, yüksek MTBF mimarisi.

Teknik Özellikler

Giriş

110–220V AC ±%15, 47–63Hz; evrensel şebeke uyumu.

Çıkış

12V DC, 10A (120W). Yük altında ≈≤%2 voltaj sapması.

Ripple & Noise

Düşük dalgalanma; görüntü karıncalanmasını azaltır.

Hold-Up / Rise

Hold-up ≈20ms; hızlı ve güvenli kalkış.

Soğutma

Alüminyum gövde + hava dolaşımlı pasif (fansız, sessiz).

Verim / Standby

>%83 verim, boşta bekleme <2,0W.

Isı Koruması

Aşırı ısı koruması (histerezisli) — sıcaklık düşünce güvenli şekilde tekrar devreye girer.

Bileşen Kalitesi

Uzun ömürlü kondansatör mimarisi, yüksek MTBF.

Uygunluk

CE/EMC ve RoHS uyumlu üretim.

Garanti

2 yıl üretici garantisi.

Kullanım Alanları

CCTV

Çoklu analog/IP (12V) kamera, IR projektör, mikrofon vb.

DVR / NVR

DVR/NVR gövde beslemesi (PoE kameralar 48V’tur; ayrı).

Endüstri

LED şerit/tabela, 12V motorlar, otomasyon & haberleşme cihazları.

Kurulum İpuçları

Kablo Kesiti

10A toplam akım için ana hatta min. 2×1.5mm², dağıtımlarda mesafeye göre artırın.

Dağıtım

SMPS’ten dağıtım klemensine; oradan yıldız topoloji ile her cihaza ayrı hat.

Polarite

CCTV jakta merkez +, dış halka –. Ters bağlama cihazı bozabilir.

Havalandırma

Delikli gövdenin üstünü kapatmayın; çevresinde boşluk bırakın.

Headroom

Sürekli yükte %20 emniyet payı hedefleyin (10A nominal → sürekli ~7.5–8A).

Sigorta

Primer tarafta T2A yavaş sigorta; çıkış kollarında 1–2A sigortalı dağıtım kartı önerilir.

Hızlı Yanıtlar (FAQ)

PoE IP kameraları besler mi?

Hayır. PoE genellikle 48V’tur. Bu model 12V DC cihazları besler.

V-ADJ ne işe yarar?

Uzun hatlarda düşümü telafi için çıkışı ~11.5–12.6V aralığında ince ayarlayabilirsiniz.

Bağlantı ve Kablolama

Giriş (AC Tarafı)

L (faz) → kahverengi/siyah, N (nötr) → mavi, ⏚ (toprak) → yeşil-sarı. Koruma toprağını kasaya bağlamayı unutmayın.

Çıkış (DC Tarafı)

+V uçlarını cihazların +12V girişine; COM uçlarını GND’ye bağlayın. Çoklu cihaz için sigortalı dağıtım kartı önerilir.

Dikkat

+ / – ters bağlantı yapmayın; V-ADJ’ı aşırı yükseltmeyin; kablo kesitini mesafeye göre büyütün.
