RF 433.92 MHz

Rolling Code Güvenliği

−30 °C…+50 °C

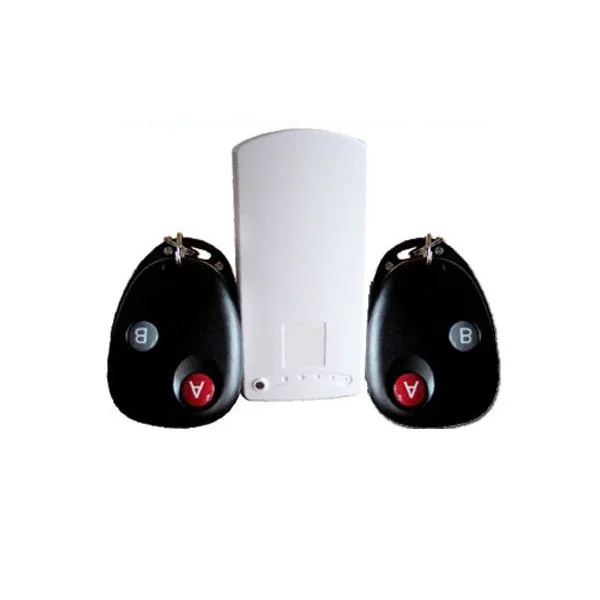

iDo112 Kumanda & Alıcı Seti (RP208CN Uyumlu)

Alarm panelleri, garaj/bariyer sistemleri, elektronik kilitler ve aydınlatma otomasyonu için güvenli, esnek ve uzun menzilli kablosuz uzaktan kontrol çözümü.

Güç & Frekans

Alıcı: 12–16 V DC
Kumanda: 27A 12 V pil
Çalışma: 433.92 MHz (±0.1 %)

Güvenlik & Kapasite

Rolling Code (36-bit dinamik kod)
Hafıza: 128 kumandaya kadar
Tamper (müdahale) algısı

Menzil & Röle

Açık alan menzili: ≈250 m (ortama bağlı)
Röle: NO/NC/C kontaklar
Yük: DC30 V/1.5 A, DC60 V/1.0 A, DC125 V/1.5 A

Key-Switch Özelliği ve Uyumlu Paneller

IDO112 modülü, Key-Switch Zone özelliği bulunan tüm kablolu alarm panellerinde kullanılabilir. Panelinizde bu özellik aktif edildiğinde, IDO112 röle çıkışı ilgili girişe bağlanarak uzaktan kumanda ile ARM/DISARM (kurma/çözme) işlemi yapılabilir. Böylece alarm sisteminiz tek tuşla, güvenli ve hızlı şekilde kontrol edilir.

Paradox: EVO192, EVOHD, SP Serisi, MG Serisi, DGP Serisi
DSC: PowerSeries, PowerSeries Neo, MaxSys
Bosch: Solution Serisi (2000/3000/6000), ICP Serisi
Honeywell: Vista Serisi, Galaxy, Ademco Serisi

Key-Switch özelliği olmayan panellerde bu modül kullanılamaz. Montaj öncesi panelinizin teknik kılavuzundan kontrol ediniz.

Ürün Tanımı

iDo112 seti; bir RF alıcı modül ve bir veya birden fazla uzaktan kumandadan oluşur (genellikle iDo111 ile uyumludur). Alarm panelini kurma/çözme, panik tetikleme, garaj–bariyer açma/kapatma, aydınlatma ve elektronik kilit kontrolü gibi senaryolarda güvenilir bir uzaktan kontrol sağlar.

Alarm Panelleri (Paradox,DSC,Bosch,Honeywell vb.RP208CN/RP248CN vb.) Garaj/Bariyer Aydınlatma Elektronik Kilit Basit Otomasyon

Teknik Özellikler

Parametre Değer
Frekans 433.92 MHz (±0.1 %)
Kodlama Rolling Code (36-bit dinamik kodlama)
Alıcı Beslemesi 12–16 V DC (tipik akım ≤ 15 mA)
Kumanda Gücü 27A 12 V pil
Kapasite 128 adede kadar kumanda kaydı
Röle Çıkışı NO/NC/C (moda göre konfigürasyon)
Röle Dayanımı DC30 V/1.5 A; DC60 V/1.0 A; DC125 V/1.5 A
Menzil (açık alan) ~250 m (engel ve ortam koşullarına bağlı)
Sıcaklık Aralığı −30 °C … +50 °C
Tamper Var (izinsiz müdahale algısı)
Uyumluluk RP208CN / RP248CN gibi ana panellerle Key-switch girişi üzerinden

Değerler üretici revizyonuna/ortama göre değişebilir. Yüksek akım/AC endüktif yüklerde ara röle/kontaktör kullanılması tavsiye edilir.

Çalışma Modları (SEC-1 & TGL-1 Jumper)

1) Panik Modu: Tek basışla alarm tetikler; olay hafızası ≈30 dk tutulur.
2) Toggle (Aç/Kapat): Her basışta röle durumu değişir.
3) Sürekli: Tuş basılıyken çıkış aktif kalır.
4) İmpuls: Her basışta ≈1 sn kısa darbe üretir.

Bağlantı Şeması (Özet)

Klemensler (alıcı):
1 = −12 V (GND)
2 = +12 V (VCC)
3–4–5 = Röle kontakları (NO/C/NC veya NC/C/NO, seçilen moda göre)

Tipik bağlantı (RP208CN örneği):
• 2 → Panel AUX (+12 V)
• 1 → Panel COM (−)
• Röle (NO–C) → Key-switch olarak programlanan zon girişine
• Gerekirse Panik senaryosu için NC–C kullanılabilir

Zon sonlandırma (ör. 2.2 kΩ) değerleri panel kılavuzuna göre uygulanmalıdır.

Kumanda Ekleme (Öğretme)

LRN jumper’ını çıkarın.
Kumandada kullanmak istediğiniz tuşa basın (LED yanıp söner).
Birden fazla kumanda tanıtacaksanız aynı adımları tekrarlayın.
LRN jumper’ını yerine takın.

Test: Tamper’e basılı tutup kumanda tuşuna basın; röle/LED birlikte tepki vermelidir.

Tüm Kumandaları Silme

Cihazın gücünü kesin.
LRN jumper’ını çıkarın ve gücü verin.
LED ≈5 sn yanıp söner → hafıza temizlendi.
LRN jumper’ını tekrar takın ve yeniden eşleştirme yapın.

Kurulum & Performans İpuçları

Alıcıyı yerden ≥1.5 m yükseğe, metal yüzeylerden ve enerji kablolarından ≥1 m uzağa konumlandırın.
İç mekânda kalın duvar/metal kabinler menzili düşürür; mümkünse daha açık noktayı tercih edin.
Kumanda pili zayıfladığında menzil azalır; 27A 12 V pili periyodik değiştirin.
Endüktif/AC yüksek akım yüklerde mutlaka ara röle/kontaktör kullanın.
Panelde “Key-switch/Remote Receiver” zonunu doğru programladığınızdan emin olun.

Kutu İçeriği

1× iDo112 RF Alıcı Modül
1× veya 2× Uzaktan Kumanda (satış paketine göre değişebilir)
Hızlı başlangıç notu / montaj talimatı

Kumanda adedi tedarik kanalına göre farklılık gösterebilir.

Uyum & Aksesuarlar

Uyumlu ana paneller: RP208CN / RP248CN (Key-switch girişi ile)
Uyumlu kumanda: iDo111 (tipik)
Opsiyon: Ek kumanda, harici anten, ara röle/kontaktör.

SSS

Menzil neden değişir? Ortam, engeller, metal yüzeyler ve pil seviyesi etkilidir.
Kumandayı kopyalayabilir miyim? Rolling Code nedeniyle klonlama cihazları ile çoğaltma genelde mümkün değildir; alıcıya öğretme gerekir.
Kaç kumanda eklenir? Alıcı hafızası 128 kumandaya kadar destekler.
AC yük bağlayabilir miyim? Röle değerlerini aşmayın; AC/endüktif yüklerde ara röle/kontaktör kullanın.
Garanti/servis? Tedarikçinizin garanti koşulları geçerlidir; kurulum profesyonelce yapılmalıdır.

RF 433.92 MHz Rolling Code Key-Switch ARM/DISARM

IDO112 ile Key-Switch Destekli Alarm Panellerinde Uzaktan Kurma / Çözme

Paradox, DSC, Bosch, Honeywell ve Key-Switch Zone tanımlayabilen tüm panellerde, IDO112’nin röle çıkışı ilgili Key-Switch girişine bağlanarak sistem uzaktan ARM/DISARM edilebilir.

Key-Switch Özelliğini Destekleyen Paradox Paneller

Web kaynaklarına dayanarak aşağıdaki modellerde Key-Switch (anahtar) özelliği kullanımı desteklenmektedir:

1) Paradox Digiplex EVO – EVO192

Gerekli kod geçişleri ve Key-Switch kullanımına dair detaylı yaklaşım içerir.
“Any zones can be used as a Keyswitch” — paneldeki herhangi bir zone Key-Switch olarak tanımlanabilir.
Key-Switch arming/disarming, Pocket Secure App ile uyumludur; her partition için ayrı kontrol mümkündür.

2) Paradox MG5500

3 adet “Open Collector” çıkışı mevcuttur; bu çıkışlar Key-Switch olarak kullanılabilir.
Çıkışlar, Key-Switch zonlarına bağlanarak ARM/DISARM işlevselliği sağlar.

3) Paradox SP+ Serisi (ör. SP7000+)

Maintained Key-Switch: Anahtar ON→OFF ile kurma, OFF→ON ile çözme.
Momentary Key-Switch: Kısa süreli ON (≈3 sn) ile kurma/çözme.

4) Paradox Digiplex MG Series (ör. DGP-NE96)

Maintained Key-Switch mantığında çalışır: ON→OFF kurma, OFF→ON çözme.

5) Paradox Digiplex DGP Serisi (DGP-848 vb.)

Definition: 1 = momentary, 2 = maintained.
Partition Assignment: Hangi partition’a atanacağı belirlenir.
Options: Stay/Instant Disarm, Arm Only, Stay, Force, Instant arming seçenekleri.

Key-Switch Özelliğinin Programlanması

Digiplex EVO / EVO192

Herhangi bir zone’u Key-Switch olarak ata.
Partition’a bağla ve Pocket Secure App ile arama/çözmeyi aktif et.

MG5500

Open-collector çıkışlarını Key-Switch zonuna bağla.
Zonu Key-Switch olarak işaretle; mode (momentary/maintained) belirle.
Gerektiğinde ilgili partition’a ata.

SP+ Serisi (SP7000 vb.)

Key-Switch tanımını Maintained veya Momentary olarak seç.
Option 5: ON = Arm Only, OFF = Arm & Disarm
Option 4: Stay / Instant Disarm
Option 6/7/8: Stay, Force, Instant arming

DGP Serisi (DGP-848)

Zonu ilgili section (ör. 149–156) alanına tanımla.
İlk hane: Definition (1=momentary, 2=maintained)
İkinci hane: Partition (1–4)
Option kodları (4–8) ile arming türünü özelleştir.

Genel Özet Tablo

Panel Model Key-Switch Tipleri Partition Atama Opsiyonlar
EVO192 Any zone Var Pocket Secure uyumlu
MG5500 Open-collector çıkışları Var Momentary / Maintained seçimi
SP+ Serisi Maintained / Momentary Var Stay, Arm Only, Instant, Disarm
DGP Serisi Momentary / Maintained Var Option 4–8 (özelleştirme)

Key-Switch Özelliğini Destekleyen Alarm Paneli Markaları ve Modelleri

1) Honeywell Vista Serisi (Vista-20P, Vista-21iPLTE)

1 sn kapalı = Away Arm / Disarm.
10 sn kapalı = Stay Arm.
Vista-21iPLTE’de 64 zona kadar Key-Switch atanabilir.

2) DSC PowerSeries Neo

Maintained Key-Switch zon tipi: Anahtar “açık” = Arm, “kapalı” = Disarm.

3) Konnected + Diğer Kablolu Paneller

Boş bir zone Key-Switch olarak programlanır; anlık kontak ile ARM/DISARM tetiklenir.

4) C-Bus (KNX benzeri) Entegrasyon

Örn. NX-4: Zone tipi 30 → arm/disarm toggle.
3.3 kΩ direnç ve röle ile tuş kontrolü sağlanır.

5) Geleneksel Kablolu/Kablosuz Paneller

Çoğu panelde Key-Switch Zone mevcuttur; momentary veya maintained olarak seçilebilir.

Müşterilere Yönelik Açıklayıcı Metin

Ürün Başlığı

IDO112 – Alarmı Uzaktan Anahtarla Arma / Disarma Çözümü

Kısa Tanıtım

IDO112, “Key-Switch Zone” özelliği bulunan kablolu alarm panellerinde arama/çözme işlemleri için güçlü ve güvenli bir uzaktan kumanda çözümüdür. Panel içinde kullanılmayan bir zone Key-Switch olarak programlanır; IDO112 alıcısının rölesi bu zona bağlanır ve kumandaya basıldığında sistem ARM/DISARM edilir.

Desteklenen Panel Markaları

Honeywell Vista (Vista-20P, Vista-21iPLTE) DSC PowerSeries Neo Paradox (EVO, MG, SP+, DGP) Bosch Solution Konnected, C-Bus vb.

Nasıl Çalışır?

Panelde kullanılmayan bir zone Key-Switch olarak tanımlanır.
IDO112 alıcısının NO-C (veya ihtiyaca göre NC-C) kontağı bu zona bağlanır.
Kumandaya basıldığında röle kontak değiştirir; panel tanımlı moda göre ARM/DISARM yapar.

Pana Göre Örnek Kullanım

Honeywell Vista-20P: ~1 sn kapama = Away Arm/Disarm; ~10 sn kapama = Stay Arm.
DSC PowerSeries Neo: Maintained tip Key-Switch — açık = Arm, kapalı = Disarm.

Neden Önemli?

Mevcut kablolu sistemlere kolay ve ekonomik uzaktan kontrol ekler.
Ek kablo çekmeden RF kumanda ile pratik kullanım sağlar.
Rolling Code güvenliği ile sinyal kopyalamaya karşı güçlü koruma sunar.

Bu Sistem Kimler İçin Uygun?

Alarm sistem kullanıcıları, saha montaj ekipleri ve entegratörler.
Paradox, Honeywell, DSC, Bosch gibi panellerle çalışan profesyoneller.
Ev/ofis otomasyonuna entegre, güvenli ve hızlı bir ARM/DISARM çözümü arayanlar.

Sonuç

IDO112, Key-Switch destekli panellerde uzaktan kurma/çözme fonksiyonunu kolayca hayata geçirir. Montajı basit, kullanımı güvenli ve kullanıcı deneyimi yüksek bir çözümdür.

Not: Bağlantı ve programlama adımları, panel modeline ve yazılım sürümüne göre değişiklik gösterebilir. Kurulumdan önce ilgili panel kılavuzundaki Key-Switch bölümünü kontrol ediniz.

Teknik Özellikler

Parametre: Değer
Frekans: 433.92 MHz (±0.1 %)
Kodlama: Rolling Code (36-bit dinamik kodlama)
Alıcı Beslemesi: 12–16 V DC (tipik akım ≤ 15 mA)
Kumanda Gücü: 27A 12 V pil
Kapasite: 128 adede kadar kumanda kaydı
Röle Çıkışı: NO/NC/C (moda göre konfigürasyon)
Röle Dayanımı: DC30 V/1.5 A; DC60 V/1.0 A; DC125 V/1.5 A
Menzil (açık alan): ~250 m (engel ve ortam koşullarına bağlı)
Sıcaklık Aralığı: −30 °C … +50 °C
Tamper: Var (izinsiz müdahale algısı)
Uyumluluk: RP208CN / RP248CN gibi ana panellerle Key-switch girişi üzerinden
