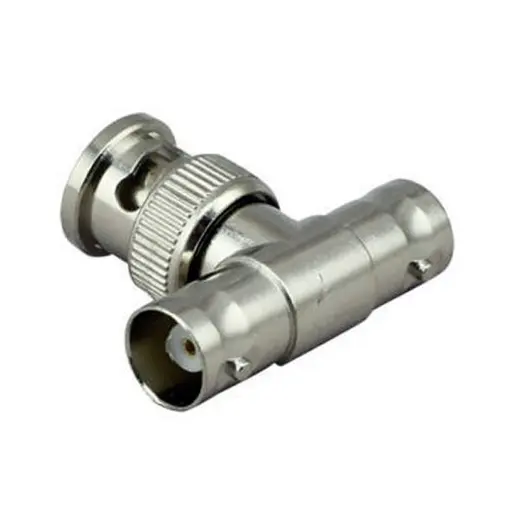

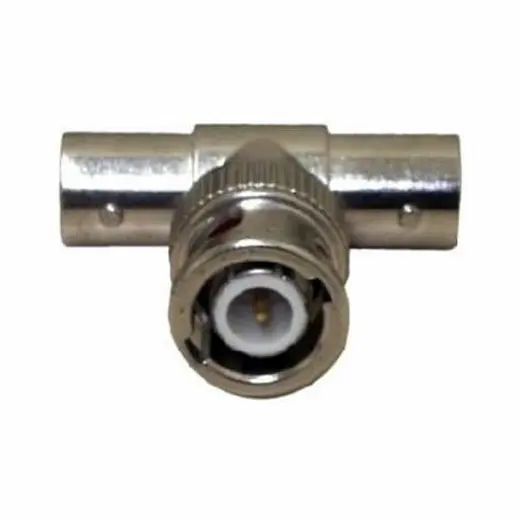

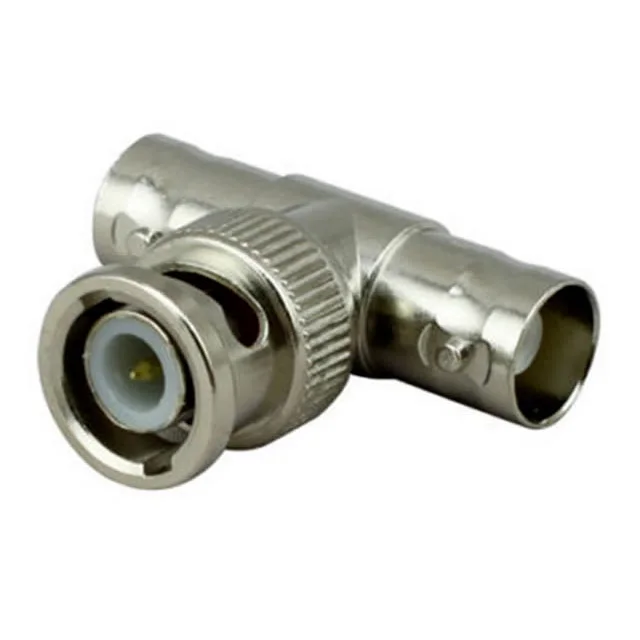

BNC T Konnektör (Dişi – Erkek – Dişi) — BNC Female-Male-Female T Adaptör

BNC T (F-M-F), güvenlik kameraları (CCTV), video/ölçüm sistemleri ve RF uygulamalarında tek bir koaksiyel hattın iki cihaza dağıtılması için kullanılan, bayonet kilitli profesyonel bağlantı aparatıdır.

Bayonet Kilit 50Ω / 75Ω Uyum Aletsiz Tak-Çıkar Nikel Kaplama Gövde CCTV & Test & RF

CCTV Video Dağıtımı

Bir kameranın videosunu aynı anda DVR’a ve izleme monitörüne yönlendirmek için idealdir. Tek kablo üzerinden pratik bölme sağlar.

Test & Ölçüm

Osiloskop, sinyal jeneratörü ve analizörlerde aynı kaynağın birden fazla cihaza bağlanmasını kolaylaştırır.

RF / Stüdyo Uygulamaları

50Ω/75Ω koaksiyel hatlarda düşük frekanstan GHz seviyelerine kadar (uygulamaya bağlı) dağıtım/dallanma görevlerinde kullanılır.

Teknik Özellik Açıklama
Bağlantı Düzeni 2 × BNC Dişi (Female) + 1 × BNC Erkek (Male) — T form
Empedans 50 Ω (RF/lab) ve 75 Ω (CCTV/video) uygulamalarla uyumlu
Kontak / İzolasyon Pirinç pin, PTFE (Teflon) dielektrik, düşük kayıp
Gövde / Kaplama Pirinç gövde, nikel kaplama; korozyona dayanım
Kilit Mekanizması BNC bayonet — çevir-kilitle; hızlı ve güvenli temas
Çalışma Frekansı DC – birkaç GHz (kablo/empedans eşleşmesine bağlı)
Uygulama Tipi Video, RF, analog sinyal; CCTV, DVR, monitör, osiloskop vb.
Boyut / Ağırlık Kompakt T gövde; saha montajına uygun hafif tasarım
Paket İçeriği 1 × BNC T Konnektör (F-M-F)

ÖNEMLİ: Pasif T ile sinyal bölme yapıldığında hat empedansı değişir ve yaklaşık 3 dB seviyesinde zayıflama oluşur. 75 Ω CCTV hatlarında iki cihaza paralel bağlama, empedans uyumsuzluğu ve yansıma riski doğurabilir. Uzun mesafelerde veya kritik görüntü kalitesinde dağıtım yükselteci (video distribution amplifier) ya da loop-through (dahili terminasyonlu) cihazlar tercih edilmelidir.

Bu konnektör yalnızca sinyal içindir; güç (12 V vb.) dağıtımı için kullanılmaz.

BNC T Konnektör Nedir, Ne İşe Yarar?

BNC T konnektör (Female-Male-Female), koaksiyel kablo hatlarında tek bir kaynaktan gelen sinyali iki farklı cihaza yönlendirmek için kullanılan T biçimli bir adaptördür. Kilitli bayonet mekanizması, güvenli temas ve aletsiz hızlı kurulum sağlar. CCTV sistemlerinde bir kameradan çıkan 75 Ω video sinyali aynı anda hem DVR kayıt cihazına hem de izleme monitörüne iletmek için pratik bir çözümdür. Laboratuvar ve AR-GE ortamlarında ise osiloskop, sinyal jeneratörü ve spektrum analizörü gibi cihazların aynı kaynağı eşzamanlı izlemesi için idealdir.

Gövde, nikel kaplı pirinçten üretilmiştir; PTFE dielektrik yüksek frekansta düşük kayıp ve kararlı empedans sağlar. Ürün, hem 50 Ω (RF/test) hem de 75 Ω (video/CCTV) ekosistemleriyle uyumludur. Ancak pasif T ile çoğullama yapmanın doğal sonucu olarak hat yükü değişeceğinden, uzun mesafeli çekimlerde görüntüde zayıflama veya hayaletlenme yaşanabilir. Bu gibi durumlarda aktif dağıtıcılar veya loop-through terminasyonlu cihazlar önerilir.

Kompakt form faktörü sayesinde dar panolarda, kabin ve junction box içinde rahatça konumlandırılabilir. Nikel kaplama yüzey, oksidasyonu geciktirir ve düşük kontak direnci sağlar; bu da uzun ömür ve stabil sinyal kalitesi demektir.

BNC T ile iki monitöre çıkış alabilir miyim?

Evet, kısa mesafelerde ve kaliteli koaksiyel kabloyla mümkün. Ancak pasif bölme nedeniyle ~3 dB zayıflama ve empedans uyumsuzluğu oluşabilir. Profesyonel kurulumlarda aktif dağıtım yükselteci kullanılması önerilir.

50 Ω ve 75 Ω farkı ne işe yarar?

RF ve ölçüm cihazları çoğunlukla 50 Ω, CCTV/video sistemleri 75 Ω empedans kullanır. T konnektör fiziksel olarak uyumlu olsa da hat boyunca aynı empedans standardını korumak sinyal bütünlüğü için kritik önemdedir.

Güç (12 V) dağıtımında kullanabilir miyim?

Hayır. Ürün yalnızca koaksiyel sinyal içindir. Güç dağıtımı için DC ayırıcı/dağıtıcı ekipmanlar kullanılmalıdır.

Hangi isimlerle aranır?

BNC T Konnektör, BNC T Adaptör, BNC T Splitter, BNC Female-Male-Female, BNC F-M-F, BNC dişi erkek dişi adaptör gibi terimlerle de bilinir.
