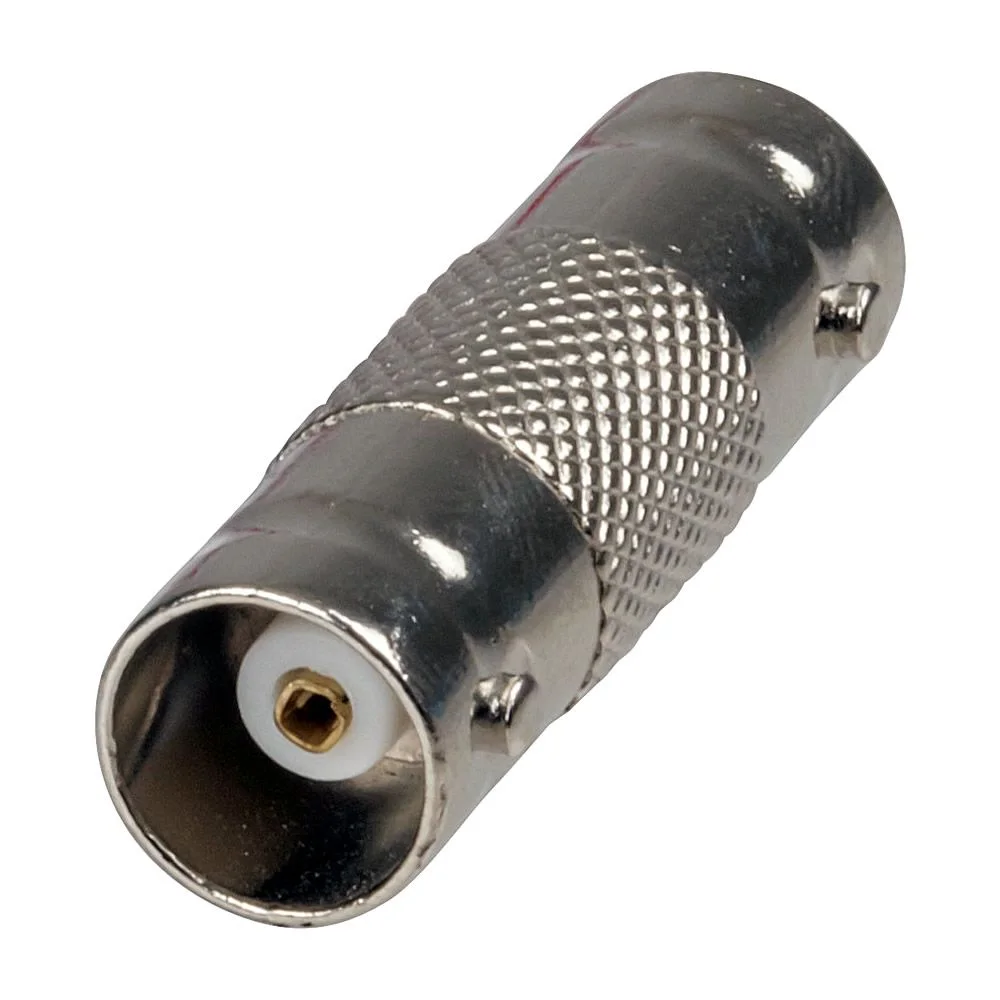

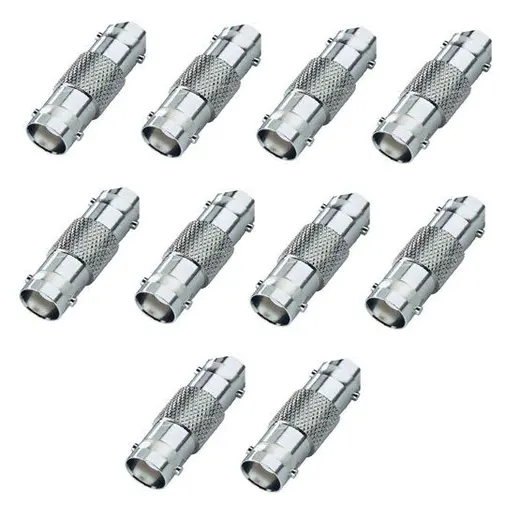

BNC ARA KONNEKTÖR (Dişi-Dişi) — CCTV ve AV Sistemlerinde Güvenilir Birleştirme

BNC ara konnektör (dişi-dişi), iki adet BNC erkek konnektörü birbirine kayıpsız ve sağlam biçimde bağlamak için kullanılan pasif bir adaptördür. CCTV (RG59/RG6 75 Ω) kamera tesisatlarında, test-ölçüm senaryolarında ve video patch panellerde hızlı “uç uca” birleştirme ihtiyacını pratikçe çözer.

75 Ω CCTV uyumlu Dişi-Dişi (F-F) kuplör Lehim gerektirmez Metal gövde • EMI koruma Hızlı geçici ekleme

Nerede Kullanılır?

CCTV kamera hatları: RG59/RG6 koaksiyel kablolarda iki BNC erkek ucu birleştirme.
Test & ölçüm: BNC çıkışlı cihazları (osiloskop, jeneratör vb.) geçici birleştirme.
Patch/ara paneller: Kabin içi kısa uzatma/ek yerleri.
AV iletim: Analog video/senkron hatları için hızlı çözüm.

Neden BNC Ara Konnektör?

Hızlı montaj: Sadece uçları takın, lehim/sıkma yok.
Düşük kayıp: Kısa yol ve koaksiyel geometri ile minimum zayıflama.
Parazit dayanımı: Tam metal gövde & gövde-şasi sürekliliği.
Servis kolaylığı: Saha arızalarında anında geçici çözüm.

Teknik Özellikler (Tipik)

Konnektör Tipi BNC Ara Kuplör, Dişi-Dişi (F-F)
Empedans 75 Ω (CCTV ve analog video için önerilir)
Uyumlu Kablolar RG59, RG6 (75 Ω); BNC erkek uçlarla kullanılır
Gövde Piriz/çinko alaşımlı metal gövde, nikel/gümüş kaplama (modele göre)
Dielektrik PTFE/PE (modele göre)
Frekans Aralığı DC – ~1 GHz (tipik CCTV/AV kullanımına yeterli)
İletim Kaybı Çok düşük (kısa gövde, tipik < 0.2 dB @10 MHz)
Bağlantı Dayanımı >500 tak-çıkar döngüsü (tipik)
Çalışma Sıcaklığı -20 °C … +65 °C (tipik)
Uygulama Notu Uzatma/adaptör amaçlıdır; kalıcı eklerde kaliteli sıkma/lehim tercih edilir

Not: 50 Ω BNC kuplörler RF/telekom uygulamalarına yöneliktir. CCTV için 75 Ω kullanım performansı artırır. Empedans uyumsuzluğu sinyal yansımasına neden olabilir.

Montaj İpuçları

Uçların temiz ve hasarsız olduğundan emin olun.
Erkek BNC’leri “klik” sesi ile tam kilitleyin.
Gereksiz ek sayısını azaltın; her ek az da olsa kayıp ekler.
Dış mekânda ek yeri varsa, su-tozdan koruyun (ısıtmalı makaron, bant).

Tipik Kullanım Senaryoları

Mevcut iki kamera hattını geçici olarak uzatma
Arıza tespiti sırasında hızla hat köprüleme
Kısa patch kablolarıyla raf-cihaz arası bağlantı
Server/kabin içi düzenli geçiş noktaları

Satın Alma Rehberi

Empedans: CCTV için 75 Ω seçin.
İşçilik: Tam oturan bayonet, burulsuz gövde.
Kaplama: Nikel/gümüş kaplama oksitlenmeye dayanıklıdır.
Ortam: Dış mekânda ek yeri izolasyonu önemli.

Teknik Döküman Proje Desteği

SEO Uyumlu Ürün Açıklaması

BNC ara konnektör (dişi-dişi), iki adet BNC erkek ucu hızlı ve güvenli şekilde birleştirmek için kullanılan pasif bir BNC kuplör türüdür. 75 Ω empedans değeriyle CCTV güvenlik kamerası sistemleri, DVR/NVR analog video hatları ve test-ölçüm düzeneklerinde düşük kayıp ve yüksek temas güvenilirliği sağlar. Lehim veya sıkma gerektirmeyen yapısı, saha servislerinde ve geçici uzatma ihtiyaçlarında dakikalar içinde çözüm sunar.

Ürün, RG59/RG6 koaksiyel kablolarla uyumlu olup, tam metal gövdesi sayesinde parazitlenmeye karşı EMI gövde koruması sağlar. Kısa gövde tasarımı insertion loss değerini minimize eder; bu da özellikle uzun hatlarda görüntü kalitesinin korunmasına yardımcı olur. Dış mekân kullanımlarında ek noktalarının su ve toza karşı izole edilmesi önerilir.

“BNC ara konnektör dişi dişi”, “BNC F-F coupler”, “CCTV BNC birleştirici” gibi terimlerle arama yapan kullanıcılar için ideal çözüm olan bu ürün, kamera sistemlerinde uzatma/ek noktalarının standart BNC bayonet mekanizmasıyla güvenle birleştirilmesini mümkün kılar.

Sıkça Sorulan Sorular

Bu ürün 50 Ω sistemlerle kullanılabilir mi?

Kullanılabilir ancak empedans uyumsuzluğu oluşur. CCTV için 75 Ω, RF/telekom için genelde 50 Ω tercih edilir. Uygulamanıza uygun empedansı seçin.

Kurulumda lehim gerekiyor mu?

Hayır. İki BNC erkek ucu kuplöre takıp kilitlemeniz yeterlidir.

Görüntüde kayıp olur mu?

Her ek az da olsa kayıp ekler; kaliteli kuplör ve sağlam temasla bu minimuma iner. Uzun hatlarda gereksiz eklerden kaçının.

Dış mekânda kullanılabilir mi?

Kuplör metal gövdelidir ancak ek noktası su/tozdan etkilenebilir. Dış mekânda izolasyon (ısıtmalı makaron, bant) önerilir.

Ürün Başlıkları

Etiketler: bnc ara konnektör dişi dişi, bnc f-f coupler, cctv bnc birleştirici, bnc female female, bnc kuplör 75 ohm, rg59 bnc ara, rg6 bnc ara

Teknik Özellikler

Konnektör Tipi: BNC Ara Kuplör, Dişi-Dişi (F-F)
Empedans: 75 Ω (CCTV ve analog video için önerilir)
Uyumlu Kablolar: RG59, RG6 (75 Ω); BNC erkek uçlarla kullanılır
Gövde: Piriz/çinko alaşımlı metal gövde, nikel/gümüş kaplama (modele göre)
Dielektrik: PTFE/PE (modele göre)
Frekans Aralığı: DC – ~1 GHz (tipik CCTV/AV kullanımına yeterli)
İletim Kaybı: Çok düşük (kısa gövde, tipik < 0.2 dB @10 MHz)
Bağlantı Dayanımı: >500 tak-çıkar döngüsü (tipik)
Çalışma Sıcaklığı: -20 °C … +65 °C (tipik)
Uygulama Notu: Uzatma/adaptör amaçlıdır; kalıcı eklerde kaliteli sıkma/lehim tercih edilir
