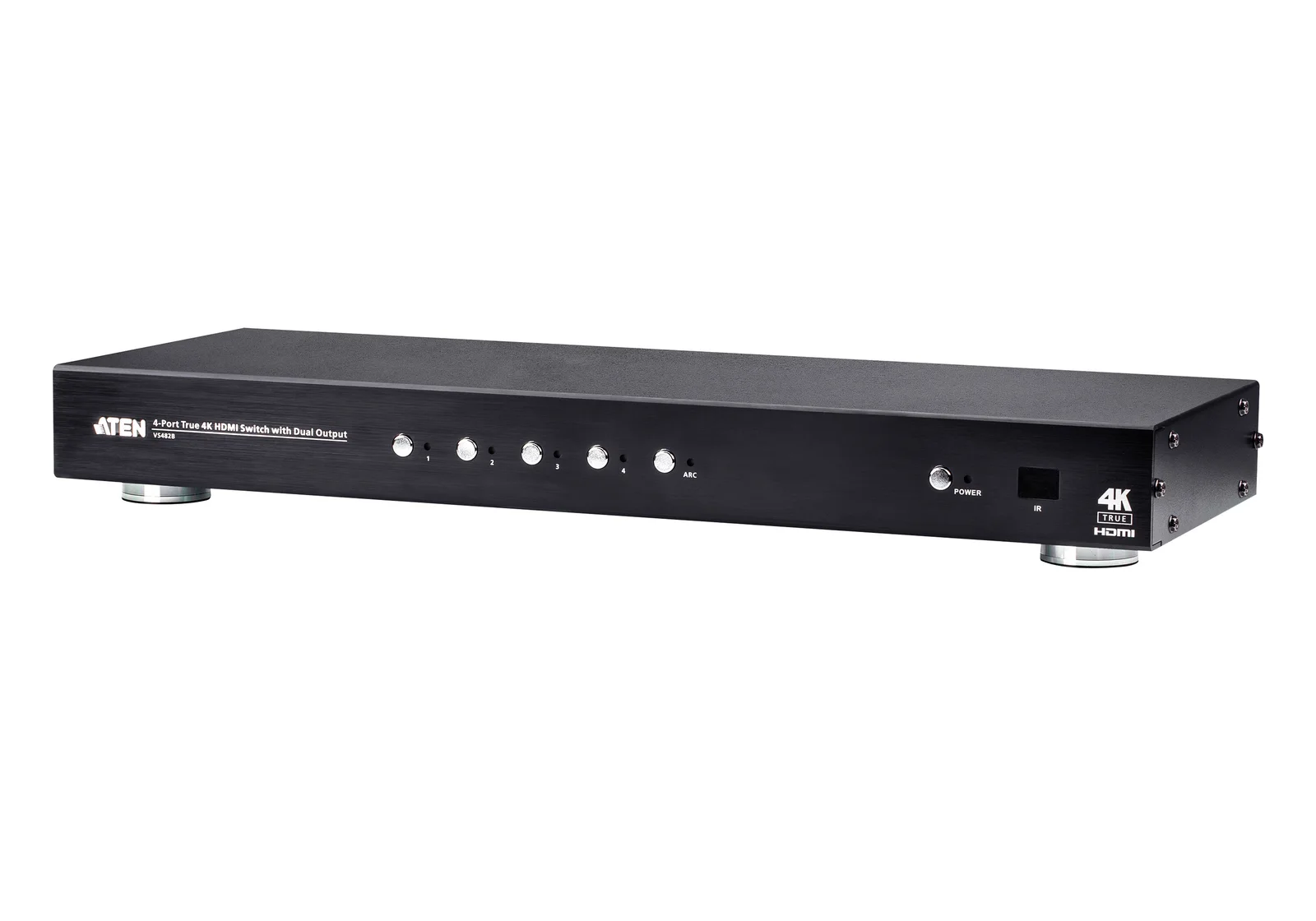

ATEN ATEN-VS482B 4-Port True 4K HDMI Switch, Çift Ekran Bağlanabilir 4-Port True 4K HDMI Switch with Dual Output

ATEN-VS482B Uzun Tanım

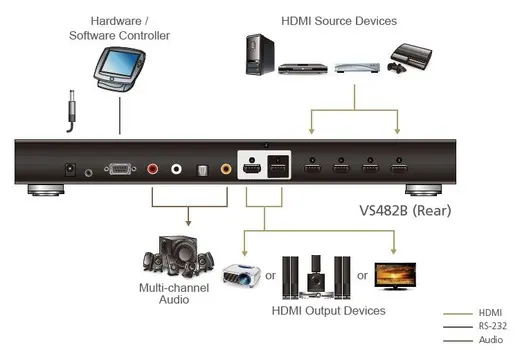

4 adet HDMI Ses ve Video kaynağının 2 adet HDMI ekrana aktarılmasını sağlar

Üstün görüntü kalitesi – maksimum 4096 x 2160 / 3840 x 2160 @ 60Hz (4:4:4); HDR destekler

HDMI 2.0 (3D, Audio Return Channel, Derin Renk); HDCP 2.2 uyumlu

Otomatik Geçiş (Auto Switch) özelliği - yeni takılan kaynak cihaz algıladığında otomatik port'a geçiş yapılmasını sağlar

Audio Return Channel (ARC) özelliği – Cihazın üzerinde bulunan HDMI çıkış port'larına iki adet HDMI monitör bağlanabileceği gibi bu port'lardan bir tanesine ARC giriş port'u olarak kullanıldığı için ses sistemi bağlamak aynı zamanda mümkün. İlgili yuvaya HDMI kablosu takarak kaynak cihazdan gelen ses sinyalleri ses sistemi kanalıyla işitilebilir.

Sistem ayarları ve bilgi ekranı için OSD'ye sahip

HDMI giriş kaynakları arasında geçiş cihaz ön panel, Kızılötesi uzaktan kumanda ve RS-232 komut kanalıyla yapılır

EDID (Extended Display Identification Data) Uzmanı™ - Ekranın süratli şekilde faaliyete geçmesi ve yüksek kalite görüntü elde etmek amacıyla kaynak cihazın EDID bilgilerini öğrenir, kaydeder ve çıkış port'larına bağlı monitör'lerin EDID ayarlarını dikkate alarak görüntüyü sunmasını sağlar.

İleri teknoloji sistem kontrolü için entegre çift yönlü RS-232 seri yönetim port'u

HDMI ses, stereo ses ve dijital ses (optik/coax) çıkışlarına aktarılabilir

5.1 kanal ses çıkışlarını destekler

Consumer Electronic Control (CEC) destekler

Kabinet'e monte edilebilir

Ambalaj İçeriği

1 x ATEN-VS482B 4-Port True 4K HDMI Switch, Çift Ekran Bağlanabilir

1 x Güç Adaptörü

1 x IR Uzaktan Kumanda Ünitesi

1 x Montaj Kit'i

1 x Kullanım Kılavuzu

LED Işıkları

Giriş

LED (Yeşil Renk) x 4 (HDMI-Giriş)

Ses

LED (Yeşil Renk) x 1 (ARC AÇIK/KAPALI)

Güç

LED (Yeşil Renk/Turuncu Renk) x 1 (Güç AÇIK/KAPALI)

Switch'ler

Video Giriş Port Seçimi

Basılabilir düğme x 4 (HDMI-Giriş)

Mod Seçimi

Basılabilir düğme x 1 (ARC AÇIK/KAPALI)

Güç

Basılabilir düğme x 1 (Güç AÇIK/KAPALI)

Görüntü Girişi

Arayüzler

4 x HDMI Tip A Dişi (Siyah Renk)

Empedans

100 ?

Maksimum Mesafe

3m (4096x2160@60Hz, 4:4:4)

Görüntü Çıkışı

Arayüzler

2 x HDMI Tip A Dişi (Siyah Renk)

Empedans

100 ?

Maksimum Mesafe

3m (4096x2160@60Hz, 4:4:4)

Görüntü Özellikleri

Maksimum Veri Hızı

18 Gbps (6 Gbps Per Lane)

Maksimum Piksel Saat

600 MHz

Uygunluk

HDMI 2.0 (3D, Audio Return Channel, Derin Renk)

HDCP 2.2

Consumer Electronics Control (CEC)

Maksimum Çözünürlük

4096 x 2160 / 3840 x 2160 @ 60Hz (4:4:4)

Maksimum Mesafe

3m (giriş / çıkış)

Ses

Giriş

4 x HDMI Tip A Dişi (Siyah Renk)

Çıkış

Analog: 2 x RCA (Kırmızı / Beyaz)

Dijital:

2 x HDMI Tip A Dişi (Siyah Renk);

1 x Toslink (Siyah Renk);

1 x RCA (Turuncu Renk)

Yönetim

RS-232

İşlev: Port geçişi & FW yazılım güncellemesi

Konektör: 1 x DB-9 Dişi (Siyah Renk)

Baud Hızı: 19200, Data Bit: 8,

Stop Bit:1, Parite: Yok, Akış Yönetimi: Yok

Kızılötesi

1 x Mini Stereo Jack Dişi (Siyah Renk)

1 x Kızılötesi Alıcı

EDID Ayarları

EDID Mod: Varsayılan (4K@60Hz) / Port-1 / Remix

Konektörler

Güç

1 x DC Jack

Güç Tüketimi

DC5V:3.29W:15BTU

Çevresel Özellikler

Çalışma Isısı

0 - 40°C

Depolandığı Alanın Isısı

-20 - 60°C

Nem Oranı

0 - 80% RH, Non-Condensing

Fiziksel Özellikler

Şasi

Metal

Ağırlık

2.16 kg ( 4.76 lb )

Boyutlar (E x B x Y)

43.72 x 15.88 x 4.40 cm

(17.21 x 6.25 x 1.73 in.)

Teknik Özellikler

• Üstün görüntü kalitesi – maksimum 4096 x 2160 / 3840 x 2160 @ 60Hz (4: 4:4); HDR destekler
• Giriş: LED (Yeşil Renk) x 4 (HDMI-Giriş), 4 x HDMI Tip A Dişi (Siyah Renk)
• Ses: LED (Yeşil Renk) x 1 (ARC AÇIK/KAPALI)
• Güç: LED (Yeşil Renk/Turuncu Renk) x 1 (Güç AÇIK/KAPALI), Basılabilir düğme x 1 (Güç AÇIK/KAPALI), 1 x DC Jack
• Video Giriş Port Seçimi: Basılabilir düğme x 4 (HDMI-Giriş)
• Mod Seçimi: Basılabilir düğme x 1 (ARC AÇIK/KAPALI)
• Arayüzler: 4 x HDMI Tip A Dişi (Siyah Renk), 2 x HDMI Tip A Dişi (Siyah Renk)
• Empedans: 100 ?
• Maksimum Mesafe: 3m (4096x2160@60Hz, 4:4:4), 3m (giriş / çıkış)
• Maksimum Veri Hızı: 18 Gbps (6 Gbps Per Lane)
• Maksimum Piksel Saat: 600 MHz
• Uygunluk: HDMI 2.0 (3D, Audio Return Channel, Derin Renk) HDCP 2.2 Consumer Electronics Control (CEC)
• Maksimum Çözünürlük: 4096 x 2160 / 3840 x 2160 @ 60Hz (4:4:4)
• Çıkış: Analog: 2 x RCA (Kırmızı / Beyaz) Dijital: 2 x HDMI Tip A Dişi (Siyah Renk); 1 x Toslink (Siyah Renk); 1 x RCA (Turuncu Renk)
• RS-232: İşlev: Port geçişi & FW yazılım güncellemesi Konektör: 1 x DB-9 Dişi (Siyah Renk) Baud Hızı: 19200, Data Bit: 8, Stop Bit:1, Parite: Yok, Akış Yönetimi: Yok
• Kızılötesi: 1 x Mini Stereo Jack Dişi (Siyah Renk) 1 x Kızılötesi Alıcı
• EDID Ayarları: EDID Mod: Varsayılan (4K@60Hz) / Port-1 / Remix
• Güç Tüketimi: DC5V:3.29W:15BTU
• Çalışma Isısı: 0 - 40°C
• Depolandığı Alanın Isısı: -20 - 60°C
• Nem Oranı: 0 - 80% RH, Non-Condensing
• Şasi: Metal
• Ağırlık: 2.16 kg ( 4.76 lb )
• Boyutlar (E x B x Y): 43.72 x 15.88 x 4.40 cm (17.21 x 6.25 x 1.73 in.)
