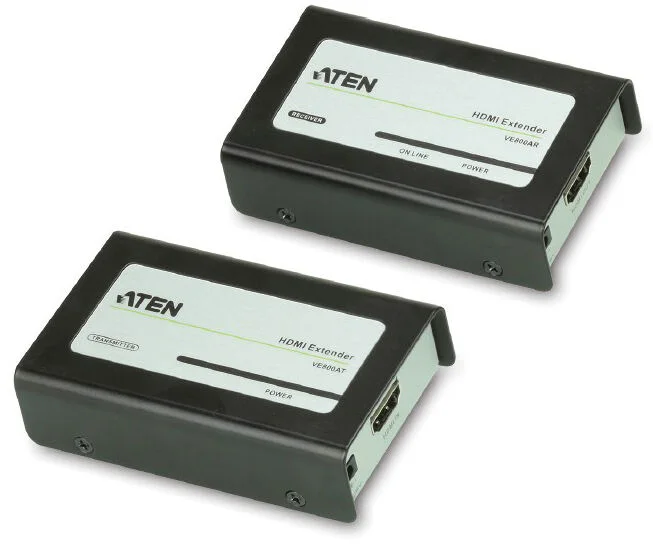

ATEN ATEN-VE800A HDMI Sinyal Uzatma Cihazı, Alıcı (Receiver) ve Verici (Transmitter) Birim dahil

ATEN-VE800A Uzun Tanım

HDMI yayını yapan bir görüntü kaynağı cihazı ile HDMI görüntü sistemi arasındaki mesafeyi artırmak amacıyla kullanılır.

ATEN-VE800A HDMI Mesafe Uzatma cihazı HDMI kaynağındaki görüntüyü (PC, DVD çalar, uydu set üstü kutusu v.s.) CAT 6/6A/7 AWG23 S/FTP ya da F/FTP kablosu kanalıyla 60 metre uzakta bulunan HD görüntü sistemine aktarır. Cihaz üzerinde HDMI (high definition multimedia arayüzü) konnektörler bulunmaktadır. HDMI <-> DVI dönüştürücü adaptör kullanıldığı takdirde DVI (digital visual interface) Mesafe Uzatma cihazı olarak da kullanılabilir.

Bilindiği üzere HDMI kablolarda mesafe sınırlıdır. Uzun mesafelere sinyal ulaştırmak amacıyla HDMI bağlantı kablosu yerine CAT 6/6A/7 AWG23 S/FTP ya da F/FTP kablosu kullanılır.

ATEN EDID teknolojisi sayesinde CAT 6/6A/7 AWG23 S/FTP ya da F/FTP kablo kanalıyla DVI görüntü sinyalini taşır.

Yüksek Görüntü Çözünürlüğü: Çözünürlük: 1920 x 1200, 1080p'e kadar. 40 metrede 1080p; 60 metrede 1080i (HDTV)

HDMI (3D, Deep Color); HDCP uyumlu

Dolby True HD ve DTS HD Master Audio teknolojilerini destekler.

Cihaz üzerinde bulunan EQ anahtarı sayesinde görüntü optimizasyon ayarı yapılabilir. Resim dengelemesi özelliği sayesinde uzak mesafelere kaliteli görüntü aktarımı sağlanır.

DDC uyumlu

Ambalaj İçeriği

1 x ATEN-VE800AT (Lokalde Kullanılan Transmitter Cihaz)

1 x ATEN-VE800AR (Uzağa Konan Receiver Cihaz)

2 x Güç Adaptörleri

1 x Montaj Kit'i

1 x Kullanım Kitapçığı

Ürün Kodu

ATEN-VE800AR

ATEN-VE800AT

Ünite'ler Arası Bağlantı

1 x TMDS, 1 x DDC (CAT 6/6A/7 AWG23 S/FTP ya da F/FTP kablo)

Monitör Girişi

Arayüz

Yok

1 x HDMI Tip A Dişi (Siyah Renk)

Empedans

Yok

100 ?

Görüntü Çıkışı

Arayüz

1 x HDMI Tip A Dişi (Siyah Renk)

Yok

Empedans

100 ?

Yok

Görüntü Özellikleri

Maksimum Veri İletim Oranı

6.75 Gbps (2.25 Gbps Per Lane)

6.75 Gbps (2.25 Gbps Per Lane)

Maksimum Piksel Clock

225 MHz

225 MHz

Uyumlu Teknolojiler

HDMI (3D, Deep Color)

HDCP Uyumlu

HDMI (3D, Deep Color)

HDCP Uyumlu

Maksimum Çözünürlük / Mesafe

Maksimum 1080p@40m; 1080i@60m

Maksimum 1080p@40m; 1080i@60m

Ses

Giriş

Yok

1 x HDMI Tip A Dişi (Siyah Renk)

Çıkış

1 x HDMI Tip A Dişi (Siyah Renk)

Yok

Güç Özellikleri

Konnektörler

1 x DC Jack

1 x DC Jack

Tüketim

5 VDC, 0.75W

5 VDC, 1W

Çevresel Özellikler

Bulunduğu Ortamın Sıcaklığı

0 - 50°C

0 - 50°C

Depolandığı Alanın Sıcaklığı

-20 - 60°C

-20 - 60°C

Nem Oranı

0 - 80% RH, Non-Condensing

0 - 80% RH, Non-Condensing

Fiziksel Özellikler

Şasi

Metal

Metal

Ağırlık

0.16 kg

0.16 kg

Boyutlar (G x Y x D)

9.00 x 5.50 x 2.20 cm

9.00 x 5.50 x 2.20 cm

Teknik Özellikler

• Yüksek Görüntü Çözünürlüğü: Çözünürlük: 1920 x 1200, 1080p'e kadar. 40 metrede 1080p; 60 metrede 1080i (HDTV)
• Ünite'ler Arası Bağlantı: 1 x TMDS, 1 x DDC (CAT 6/6A/7 AWG23 S/FTP ya da F/FTP kablo)
