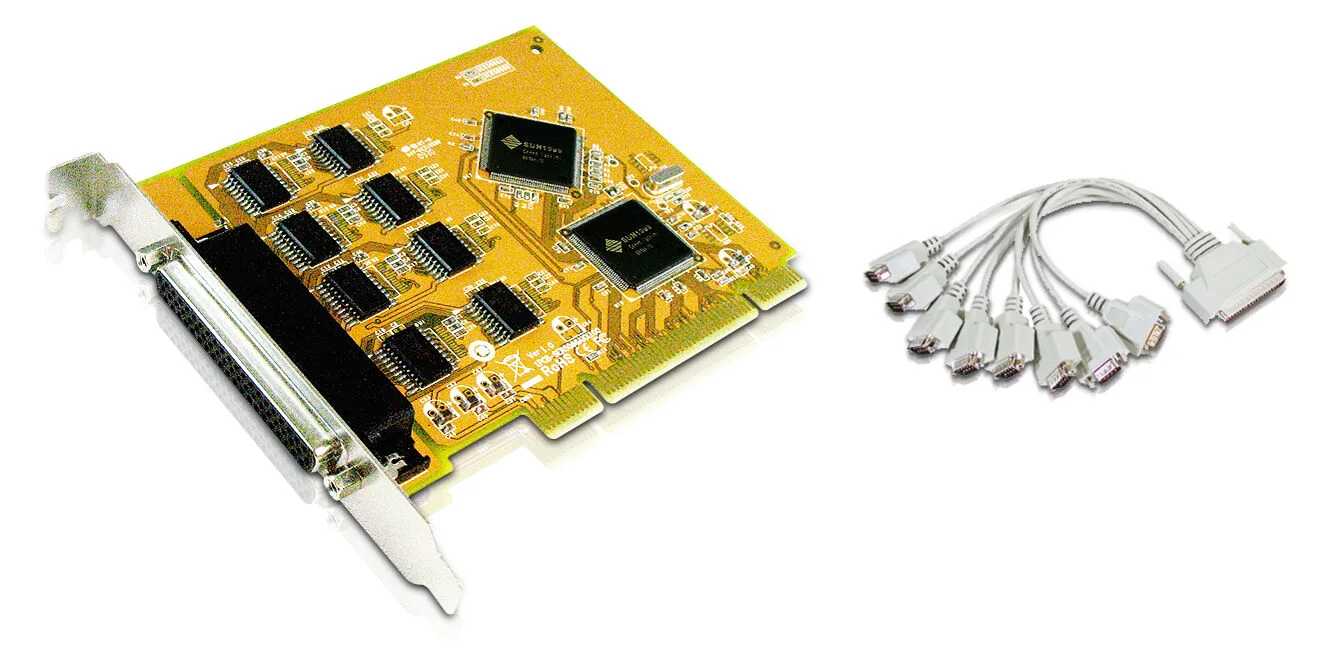

ATEN ATEN-IC108S RS-232 (Seri) 8 Port PCI Kart

ATEN-IC108S Uzun Tanım

PCI 2.2 sürümü ile uyumludur.

64-bit & 32-bit PCI Bus ve 3.3V & 5V connector key destekler.

Baud rate: 921.6Kbps.

Her port üzerinde 128K FIFO depolama kapasitesi bulunmaktadır. Bu sayede CPU yükü hafifler, kesilmeler azalır ve sistem performansı artar.

Tak Çalıştır özelliğine sahiptir.

I/O adres ve IRQ BIOS tarafından atanır.

DB9 erkek / DB25 erkek arayüzlerine sahip seri tipi cihazlarla örneğin; 56K V.90 harici modem cihazları ve ISDN terminal adaptörleri, PDA (Cep Bilgisayarı, KGS (Kesintisiz Güç Kaynağı), barkod tarayıcı v.s. cihazları ile bağlantı kurabilir.

Intel® Itanium® ve AMD® Athlon® 64R 64-bit CPU Microsoft Windows® XP 64-bit Edition Version 2003 ve Windows® Server 2003 64-bit Itanium-tabanlı ya da Extended Systemleri için hazır.

Windows 2000, Windows XP ve Linux işletim sistemlerini destekler.

Ambalaj İçeriği

1 x ATEN-IC-108S PCI Kart

2 x DB 37 pin - 4 port DB 9 kablo

1 x Kablo (1 x DB37 pin erkek - 8 x DB9 erkek)

1 x Kullanım Kılavuzu

1 x Yazılım CD'si

Özellikler

Tip

Seri İletişim Host Controller

Çalışma Mod'u

Hand-shaking Mode

Bus Vericisi

RS-232 Full-duplex

Drivers per Line

RS-232 1 Driver

Receivers per Line

RS-232 1 Receiver

Hardware

Controller

UART (16C650 compatible)

Bus Arayüzü

64-bit & 32-bit PCI Bus - 3.3V & 5V Connector Keys

Konnektör

1 DB37 Dişi port ve 1 pin header'dan 8 port DB9 Erkek ya da DB25 Erkek

İletişim

IRQ & I/O Adres

Assigned by BIOS

FIFO

32 bytes hardware FIFO, 128 Kbytes software FIFO

Baud Oranı

75bps ~921.6Kbps

Data Bit

4, 5, 6, 7, 8

Stop Bit

1, 1.5, 2

Parite

tek, çift, none, mark, space

Akış Kontrolü

None, Xon/Xoff, Hardware

Sinyaller

DCD, RxD, TxD, DTR, GND, DSR, RTS, CTS, RI

Sürücü Desteği

64-bit Sistem

Intel Itanium ve AMD Athlon64 CPU

Microsoft

DOS, Windows 3.x /9x / ME / NT / 2000 / XP / 2003

Linux

2.0.x / 2.2.x / 2.4.18 / 2.4.20

DOS

DOS

Çevresel Özellikler

Çalışma Sıcaklığı

0 ~ 57°C , 5 ~ 95% RH

Fiziksel Özellikler

-20 ~ 85°C

Teknik Özellikler

• Baud rate: 921.6Kbps.
• Tip: Seri İletişim Host Controller
• Çalışma Mod'u: Hand-shaking Mode
• Bus Vericisi: RS-232 Full-duplex
• Drivers per Line: RS-232 1 Driver
• Receivers per Line: RS-232 1 Receiver
• Controller: UART (16C650 compatible)
• Bus Arayüzü: 64-bit & 32-bit PCI Bus - 3.3V & 5V Connector Keys
• Konnektör: 1 DB37 Dişi port ve 1 pin header'dan 8 port DB9 Erkek ya da DB25 Erkek
• IRQ & I/O Adres: Assigned by BIOS
• FIFO: 32 bytes hardware FIFO, 128 Kbytes software FIFO
• Baud Oranı: 75bps ~921.6Kbps
• Data Bit: 4, 5, 6, 7, 8
• Stop Bit: 1, 1.5, 2
• Parite: tek, çift, none, mark, space
• Akış Kontrolü: None, Xon/Xoff, Hardware
• Sinyaller: DCD, RxD, TxD, DTR, GND, DSR, RTS, CTS, RI
• 64-bit Sistem: Intel Itanium ve AMD Athlon64 CPU
• Microsoft: DOS, Windows 3.x /9x / ME / NT / 2000 / XP / 2003
• Linux: 2.0.x / 2.2.x / 2.4.18 / 2.4.20
• DOS: DOS
• Çalışma Sıcaklığı: 0 ~ 57°C , 5 ~ 95% RH
• Fiziksel Özellikler: -20 ~ 85°C
