ARD-1924 KABLOSUZ DEDEKTÖR TEKRARLAYICISI REPEATER LION BATARYALI (SINIRSIZ DEDEKTÖR KAPASİTESİ)

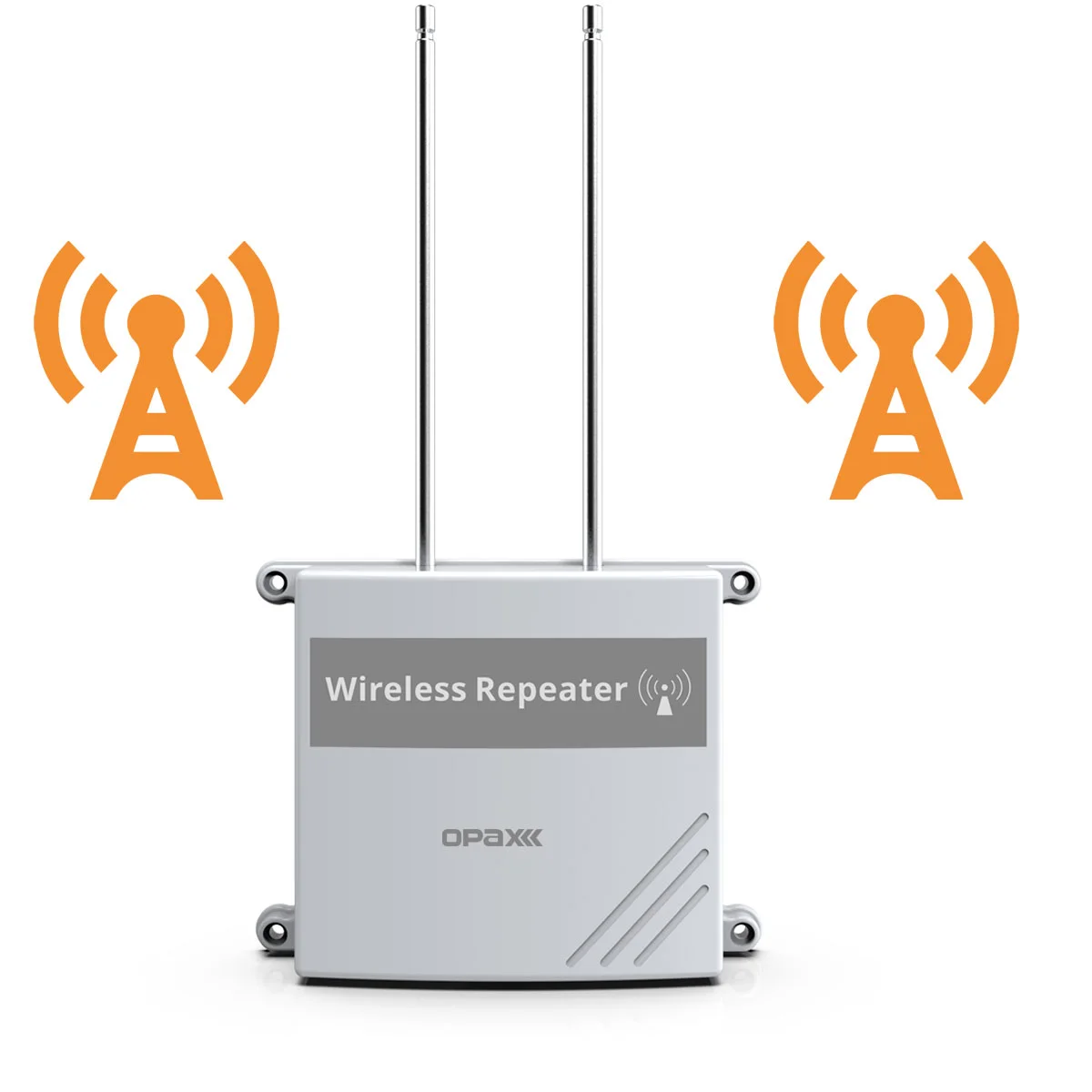

ARD-1924 KABLOSUZ DEDEKTÖR TEKRARLAYICISI (REPEATER) – LION BATARYALI

Opax Güvenlik Sistemleri › Kablosuz Alarm Aksesuarları

Opax Panelleriyle Uyumlu Kapsama Alanı Artırıcı

ARD-1924 Tekrarlayıcı (Repeater), dedektörlerden gelen kablosuz sinyali alır ve iletir. Otomatik Al & Tekrarlama ve Sadece Eşleşmiş Sinyalleri Tekrarlama olmak üzere iki ayrı mod ile karmaşık arazilerde veya kapsama yetersizliğinin yaşandığı katlı/kapalı alanlarda kablosuz alım mesafesini artırmak için kullanılır. Akıllı tekrarlama algoritması, 1 dakika içinde aynı kaynaktan 3'ten fazla tetik gelirse gereksiz tekrarları durdurarak kaynak kullanımını optimize eder.

Kapsama Artışı

Alınan sinyalleri 360° yönlü iletir; katlar arası ve uzun koridorlarda kapsama kör noktalarını giderir.

İki Çalışma Modu

Mode 1: Otomatik Tekrarlama (tanıtım gerektirmez) · Mode 2: Eşleşenleri Tekrarlama (24 dedektöre kadar).

Lityum Bataryalı

7.4V / 800mAh Li-ion batarya dâhil; 220V bağlı olmadan test ve geçici kullanım imkânı.

Tak-Çalıştır Kolaylığı

Otomatik modda dedektör tanıtımı gerekmez. Panel, yalnızca kendisine tanıtılmış sinyalleri kabul eder.

TEKNİK PARAMETRELER

Çalışma Voltajı: 100–240VAC

Bekleme Akımı: < 20mA

Alarm Akımı: < 60mA

Batarya: 7.4V / 800mAh (Lityum)

Frekans: 433.92MHz (868mhz Opsiyonel)

Mesafe (Açık Alan): max.400-1000m'ye kadar (Ortamdaki RF yoğunluğuna göre değişir.)

Sıcaklık: -20℃ ~ +55℃

Bağıl Nem: %40 ~ %80

Boyutlar: 10 × 10 × 4 cm

Uyumluluk: Tüm Opax Panelleri

Akıllı Tekrarlama: Aynı kaynaktan 1 dk içinde 3’ten fazla sinyal geldiğinde, gereksiz tekrarlar otomatik durdurulur.

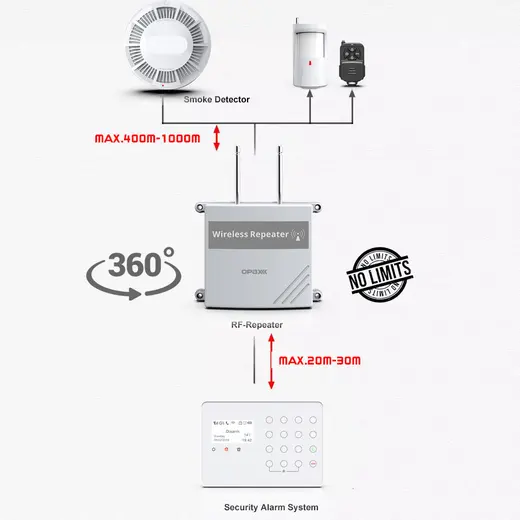

SAHA TESTİ & MONTAJ ÖNCELİĞİ (RF İLETİŞİM KILAVUZU)

1. Öncelik

Repeater’ın görevi, sinyali “uzatmak” değil; önce panel ile stabil RF bağlantı kurup sonra kablosuz cihazları güvenle aktarmaktır.

2. Başlangıç Mesafesi

Panel açık alanda ise repeater’ı panelden maks. ~50 m uzak koyun.
Panel kapalı alanda ise panel–repeater maks. ~20–30 m olmalıdır.

3. “400–1000 m” Notu

Bu değerler ideal açık alan / düşük parazit şartları içindir. Sahada menzil; RF yoğunluğu, EMI, engeller ve yapı malzemesine göre değişir.

Repeater Devreye Almadan Önce “Antensiz Maksimum Mesafe” Testi

1 Panel Yanında Doğrula

Alarm panelinin yanında kumanda veya kapı/pencere sensörü ile tetik gönderin; panelin sinyali aldığını doğrulayın.

2 Anteni Çıkar (Zor Koşul Simülasyonu)

Test edeceğiniz kumanda/door sensörün harici antenini çıkarın (antensiz test). Amaç: en kötü şartlarda güvenli mesafeyi bulmak.

3 Repeater Kapalıyken Uzaklaş

Repeater’ı devreye almadan panelden yavaş yavaş uzaklaşın; devamlı tetik göndererek panelin alabildiği antensiz maksimum mesafeyi bulun.

4 Biraz Geri Gel ve Repeater’ı Koy

Sinyalin alınabildiği en uzak noktadan biraz geri gelin ve repeater’ı bu noktaya yerleştirin. Böylece panel–repeater hattı daha stabil olur.

Not: Birden fazla repeater kullanılacaksa, ilk repeater devreye alındıktan sonra aynı yöntemle bir sonraki repeater’ın yeri yeniden test edilmelidir.

Aksesuarların Menzili Aynı Değildir

Kumanda ve bazı manyetik kontaklarda harici anten bulunur; bazı hareket/duman dedektörlerinde anten dahili (PCB) olabilir. Bu yüzden her cihazın RF performansı farklıdır; sahada en zayıf cihaz baz alınarak planlama yapılmalıdır.

Metal ve Perde Beton “RF Düşmanı”

Metal kapılar, çelik konstrüksiyon, perde beton ve metal kabin RF sinyali çok ciddi zayıflatır. Cihazları metal kabin içine koymayın; mümkünse plastik kutu/kabin tercih edin.

Montaj Yüksekliği ve Konum

Repeater’ı zemine yakın montaj etmeyin. Minimum 2.40 m ve üzeri önerilir. Kapalı alanlarda kolon/perde duvar gibi yoğun beton ve metal yakınlarına montajdan kaçının.

360° Sinyal ve Engel Etkisi

Repeater 360° (omni-directional) yayın/alım yapar; ancak önünde bulunan duvar, ağaç, beton, metal gibi engeller mesafeyi düşürebilir. Bu yüzden her dedektörü ayrı ayrı test etmeniz önerilir.

Teknik Terimler (Kısa Açıklama)

EMI (Electromagnetic Interference): Elektrik motoru, kaynak makinesi, yüksek gerilim hatları vb. kaynaklı elektromanyetik parazit.

RF Noise (RF Gürültüsü): Aynı frekansta çalışan cihazlar/şehir içi yoğunluk nedeniyle oluşan radyo frekansı gürültüsü.

Kapsama (Coverage): Dedektör–repeater–panel hattında stabil veri iletiminin sağlandığı alan.

Stabil Link: Kesintisiz, tekrar kaybı düşük, sürekli iletişim; aksi durumda repeater aktaramaz.

Önemli Hatırlatma: Kablosuz sistemlerde menzil; ortamın RF yoğunluğu, elektromanyetik parazit, engeller ve yapı malzemesine göre değişir. En sağlıklı sonuç için montaj yerinde test yaparak repeater sayısını ve konumunu belirleyiniz.

ÇALIŞMA MODLARI

Mode 1 – Otomatik Tekrarlama

Ortamdaki tüm kablosuz dedektör sinyallerini alır ve panele iletir. Dedektör tanıtımı gerekmez.

Mode 2 – Eşleşenleri Tekrarlama

Sadece tekrarlayıcıya eşleştirilmiş (24 adede kadar) dedektörlerin sinyallerini alır ve iletir.

Kurulum & Kullanım İpuçları

• Öncelik: Dedektörlerin sinyallerinin Repeater’a ulaşabildiği konumu doğrulayın.
• Otomatik Mod ile 220V olmadan, sadece batarya ile sahada hızlı test yapabilirsiniz.
• Katlı yapılarda, merdiven/şaft yakınları genellikle en iyi kapsama noktalarıdır.
• Metal ve yoğun beton duvarlar arasında doğrusal görüşü korumaya çalışın.

KULLANIM ALANLARI

İş Yeri & Mağaza

Uzun koridorlar, depo alanları ve çoklu vitrinler için kablosuz kapsama genişletme.

Villa & Müstakil Ev

Katlar arası sinyal sürekliliği; bahçe/garaj sensörlerinin güvenilir tetik iletimi.

Endüstriyel Tesis

Geniş üretim sahaları ve raflı depolarda kör noktaları kaldırarak alarm sürekliliğini artırır.

Sıkça Sorulan Sorular

Tüm Opax panelleriyle çalışır mı?

Evet. Ürün, tüm Opax markalı alarm panelleri ve dedektörleri destekler.

Otomatik modda dedektör tanıtımı gerekir mi?

Hayır. Mode 1 (Otomatik) için tanıtım gerekmez.

Eşleştirme modunda kapasite nedir?

Mode 2 için 24 dedektöre kadar eşleştirme yapılabilir.

Açık alanda menzil ne kadardır?

Ortam koşullarına bağlı olarak 1000 metreye kadar ulaşabilir.

Batarya ile test edebilir miyim?

Evet. Dâhili Li-ion batarya ile hızlı saha testi yapılabilir.

Not: Menzil; bina yapısı, parazit ve montaj noktasına göre değişebilir.
