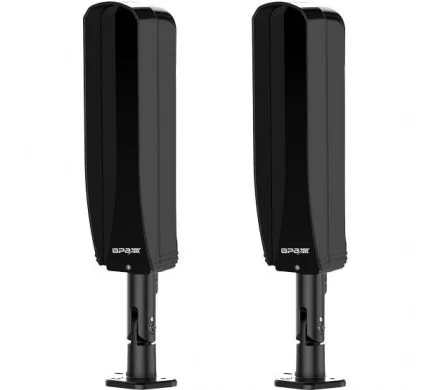

ABT-i100 2 IŞINLI (KABLOLU) 100M PHOTOELECTRIC BEAM SET

Diğer Adlarıyla: Photoelectric Beam Detector, Foto Elektrik Işın Dedektörü / Kızılötesi Işın Bariyeri

Dış mekan çevre güvenliğinde yeni nesil teknoloji. Geniş alanları, hassas ve kararlı bir şekilde koruma altına alın.

Kurulum ve Ayarlama

Yatay (+180°) ve Dikey (±90°) hassas hizalama açısı.
Kesinti süresi ve yürüme hızı ayarı ile ortama özel optimizasyon.
Geniş voltaj desteği: DC 9-30V / AC 9-20V.
Bağımsız montaj ayağı ile hızlı ve kolay kurulum.

Güvenilirlik ve Dayanıklılık

IP65 Koruma Sınıfı: Toz ve suya karşı tam koruma.
-25°C ile +55°C arası zorlu hava koşullarında kararlı çalışma.
Özel ağız tasarımı ile güneş ışığına karşı artırılmış dayanıklılık.
Dijital filtreleme ile kuş, yaprak gibi çevresel faktörlere bağlı yanlış alarmlara son.

İleri Teknoloji

Yan yana kurulumlar için seçilebilir 4 farklı frekans ile sinyal karışmasını önleme.
NO/NC röle çıkışları ile tüm alarm panelleriyle tam uyumluluk.
Özel LED gösterge sayesinde basit ve hassas optik hizalama imkanı.
Kapak açıldığında sabotaj alarmı veren Tamper Switch özelliği.

Photoelectric Beam Detector (Kızılötesi Işın Bariyeri) Nedir?

Photoelectric Beam Detector, görünür veya kızılötesi ışık kullanarak iki nokta (Verici ve Alıcı) arasında sanal bir çit oluşturan ve bu görünmez ışın kesildiğinde alarm üreten, yüksek güvenlikli bir algılama sistemidir. Özellikle dış mekanlarda ve geniş perimetrelerde, izinsiz girişleri henüz sınır hattındayken tespit etmek için en etkili çözümlerden biridir.

Nasıl Çalışır?

Verici (Transmitter - TX): Sürekli olarak diğer üniteye doğru modülasyonlu bir kızılötesi ışın demeti gönderir.
Alıcı (Receiver - RX): Bu ışını sürekli olarak algılar ve sinyalde bir kesinti olup olmadığını denetler.
Alarm Durumu: Bir insan, araç veya büyük bir nesne ışınların yolunu aynı anda kestiğinde, alıcı sinyal kaybını anında algılar ve bağlı olduğu alarm sistemine bir tetikleme sinyali gönderir. Bu, sirenin çalmasını, kameraların kayda başlamasını veya güvenlik bildirimlerinin gönderilmesini sağlayabilir.

Nerelerde Kullanılır?

ABT-i100, esnek yapısı ve dayanıklılığı sayesinde çok geniş bir kullanım alanına sahiptir:

Fabrika ve Endüstriyel Tesisler
Site ve Villa Bahçe Sınırları
Depo ve Lojistik Sahaları
Otopark Giriş/Çıkışları
Okul ve Kampüs Çevreleri
Enerji Santralleri ve Trafo Merkezleri
Havaalanı ve Sınır Güvenliği
Tarım Arazileri ve Çiftlikler

Teknik Özellikler Tablosu

Parametre Değer / Açıklama
Algılama Mesafesi Dış Mekan: 100m / İç Mekan: 300m
Işın Sayısı Çift Işın (Yanlış alarmlara karşı iki ışının da kesilmesi gerekir)
Güç Gereksinimi DC 9-30V / AC 9-20V
Akım Tüketimi Maksimum 70mA
Tepki Süresi 50 - 700ms (Ayarlanabilir)
Alarm Çıkışı NO/NC Röle (Kapasite: AC/DC 30V 0.5A)
Çalışma Sıcaklığı -25°C ile +55°C arası
Çalışma Nemi %5 ile %95 arası (Yoğuşmasız)
Koruma Sınıfı IP65 (Toz ve Suya Karşı Koruma)
Hizalama Açıları Yatay: 360° (±180°) / Dikey: 180° (±90°)
Frekans Seçenekleri 4 Farklı Frekans (Çakışmayı önler)
Sabotaj Koruması (Tamper) Var, NC kontak çıkışı (Kapak açılmasına karşı)

Işın Bariyeri vs. Hareket Sensörü (PIR): Hangisi Daha İyi?

Her iki teknoloji de farklı ihtiyaçlara hizmet eder. İşte temel farkları:

Özellik Photoelectric Beam Detector (Işın Bariyeri) Hareket Sensörü (PIR)
Kapsama Alanı Geniş ve uzun bir hat boyunca (100m+) koruma. Sınırlı bir yarıçapta (Genellikle 10-15m).
Yanlış Alarm Oranı Çok Düşük. Çift ışın ve dijital filtreleme sayesinde rüzgar, hayvan, yaprak gibi etkenleri ekarte eder. Daha Yüksek. Hayvan hareketleri, rüzgarda sallanan dallar veya ani sıcaklık değişimleri tetikleyebilir.
Kurulum Yeri Dış mekanda çevre hattı oluşturmak için ideal. Genellikle iç mekanlar veya korunaklı dış alanlar (kapı önü vb.) için uygundur.
Maliyet Orta-Yüksek Düşük-Orta
Sonuç Geniş alanların, perimetrelerin ve yüksek güvenlik gerektiren noktaların korunmasında kesinlikle daha üstündür. Küçük alanların, odaların veya belirli bir noktayı hedef alan basit uygulamalar için yeterlidir.

Kullanım Kılavuzu ve Bilgi

Ürünün montajı ve ayarları hakkında detaylı bilgi için lütfen kılavuzu inceleyiniz.

Kullanım Kılavuzunu İndirmek İçin Tıklayınız...

ABT-i100 Foto Elektrik Işın Dedektörü: Geniş Alanların Güvenlik Şampiyonu

Sınırlarınızı Görünmez Bir Duvar ile Koruyun! Bu detaylı rehberde, ABT-i100'ün ne işe yaradığını, hangi durumlarda kritik bir ihtiyaç haline geldiğini ve onu rakiplerinden ayıran benzersiz özelliklerini derinlemesine inceliyoruz.

ABT-i100 Nedir ve Tam Olarak Ne İşe Yarar?

Temel Tanım: ABT-i100, bir verici (TX) ve bir alıcı (RX) üniteden oluşan, dış mekan kullanımı için özel tasarlanmış bir güvenlik çözümüdür.
Nasıl Çalışır? Verici, görünmez kızılötesi ışınlar yayar. Bu ışınlar karşıdaki alıcı tarafından sürekli algılanır. Işın yoluna bir engel (insan, araç, büyük hayvan) girdiğinde, ışın kesilir. Alıcı bu kesintiyi milisaniyeler içinde tespit eder.
Ana İşlevi: Bu kesinti, entegre olduğu alarm sistemine (siren, merkez, CCTV, aydınlatma kontrolü vb.) bir sinyal gönderir ve önceden ayarlanmış aksiyonun tetiklenmesini sağlar.
"Görünmez Duvar" Etkisi: İki nokta arasında, yer seviyesinden belirli bir yükseklikte sanal, görünmez bir bariyer oluşturur. Bu bariyeri geçen herhangi bir cisim veya canlı anında tespit edilir.
Temel Amacı: İzinsiz girişleri, geçişleri veya sınır ihlallerini anında tespit etmek ve caydırmaktır.

ABT-i100 Hangi Durumlarda / Ne Zaman İhtiyaç Olur?

Bu ürün, özellikle aşağıdaki senaryolarda vazgeçilmez bir güvenlik bileşenidir:

Geniş Açık Alan Koruma İhtiyacı: Depo önleri, fabrika bahçeleri, büyük arsalar gibi 100 metreye kadar uzunluktaki düz hatların korunması gerektiğinde.
Yüksek Güvenlik Gerektiren Sınırlar: Havaalanı pistleri, enerji nakil hatları, askeri bölgeler gibi kritik altyapıların çevresinde izinsiz geçişlerin engellenmesi için.
Dış Çevre (Perimeter) Güvenliği: Villalar, site sınırları, fabrika duvarları gibi mülkün dış sınır hattının sürekli ve güvenilir şekilde izlenmesi gerektiğinde.
Belirli Geçiş Noktalarının Kontrolü: Mağaza girişleri, depo kapıları, garaj çıkışları gibi özel noktalardan yetkisiz geçişlerin tespiti için.
Zorlu Hava Koşullarında Güvenlik: Yağmur, kar, sis gibi zorlayıcı dış mekan şartlarında bile güvenilir çalışma gerektiğinde (IP65 sayesinde).
Yanlış Alarmlardan Yorulduğunuzda: Kuş, kedi, uçan poşet gibi küçük nesnelerin yanlış alarm tetiklemesini önlemek istediğinizde.

Teknik Özellikler ve Bu Özellikler Ne Anlama Geliyor?

Kesinti Süresi / Yürüyüş Hızı Ayarı

Ne Demek?Dedektörün, bir cismin ışını hangi hızla ve ne kadar süreyle keserse alarm vereceğini ayarlayabilirsiniz.

Neden Önemli?Bu, hızlı uçan bir kuş gibi anlık kesintileri göz ardı edip, yürüyen bir insan gibi gerçek tehditlere odaklanarak yanlış alarmları büyük ölçüde azaltır.

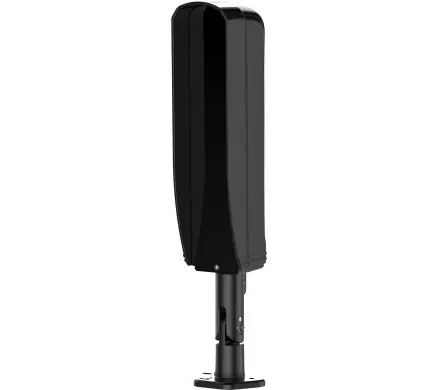

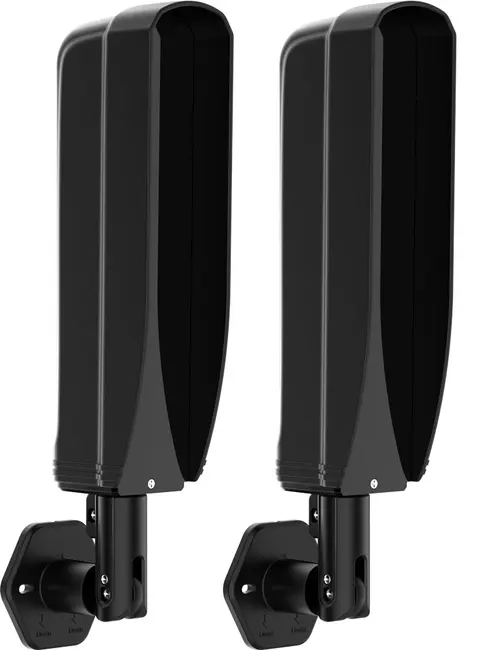

Bağımsız Montaj Ayağı

Ne Demek?Her ünite, direğe veya duvara kolayca takılabilen kendi ayarlanabilir montaj ayağına sahiptir.

Neden Önemli?Yatay (360°) ve dikey (180°) tam hareket kabiliyeti sunarak, ışınların mükemmel hizalanmasını sağlar ve kurulum sürecini inanılmaz kolaylaştırır.

Sabotaj Koruması (Tamper Switch)

Ne Demek?Cihazın kapağı yetkisiz biri tarafından açılmaya çalışıldığında, anında alarm sistemine sabotaj uyarısı gönderir.

Neden Önemli?Cihazın devre dışı bırakılma veya çalınma girişimlerine karşı güvenliği en üst düzeye çıkarır, proaktif koruma sağlar.

Seçilebilir Frekanslar

Ne Demek?Cihaz, 4 farklı çalışma frekansı kanalı sunar. Bu, özellikle yan yana veya üst üste birden çok bariyer kurulduğunda hayati önem taşır.

Neden Önemli?Bariyerlerin birbirlerinin sinyallerinden etkilenmesini (çapraz parazit) önleyerek her birinin kararlı ve güvenilir çalışmasını garantiler.

Geniş Voltaj Aralığı (DC/AC)

Ne Demek?Hem AC hem de DC akımla ve 9V'tan 30V'a kadar geniş bir voltaj aralığında çalışabilir.

Neden Önemli?Piyasadaki farklı alarm panelleri ve güç kaynakları ile tam uyumluluk ve voltaj dalgalanmalarına karşı esneklik sağlar, sistem entegrasyonunu kolaylaştırır.

Su Geçirmezlik: IP65 Sınıfı

Ne Demek?Cihazın kasası, toza ve her yönden gelebilecek düşük basınçlı su jetlerine (yağmur, fıskiye suyu vb.) karşı tamamen yalıtımlıdır.

Neden Önemli?Bu, en zorlu dış mekan koşullarında bile (şiddetli yağmur, karlı hava, tozlu ortamlar) arızalanmadan yıllarca çalışmasını sağlar.

Geniş Hizalama Açısı

Ne Demek?Montaj ayakları, ünitelerin yatayda tam 360°, dikeyde ise 180° dönebilmesini sağlar.

Neden Önemli?Montaj yüzeyleri mükemmel hizada olmasa bile, üniteleri kolayca birbirine bakacak şekilde ayarlayıp mükemmel hizalama yapmanıza olanak tanır.

Akıllı Dijital Filtreleme

Ne Demek?Cihaz, ortam koşullarına (sis, kar, toz) uyum sağlar ve küçük, hızlı hareket eden nesneleri (kuş, yaprak) gerçek tehditlerden ayırır.

Neden Önemli?Yanlış alarm oranını sıfıra yaklaştırarak sisteme olan güveni artırır ve gereksiz müdahaleleri ortadan kaldırır. Bu, profesyonel sistemlerin en temel özelliğidir.

NO ve NC Röle Çıkışları

Ne Demek?Piyasadaki tüm alarm panelleriyle uyumlu çalışabilmesi için hem Normalde Açık (NO) hem de Normalde Kapalı (NC) bağlantı seçenekleri sunar.

Neden Önemli?Mevcut veya yeni kuracağınız herhangi bir güvenlik sistemine %100 entegrasyon garantisi verir. Esneklik en üst düzeydedir.

Görsel Sinyal Gücü Göstergesi

Ne Demek?Alıcı ünitesinde, ışın hizalamasının ne kadar başarılı olduğunu gösteren bir LED gösterge bulunur.

Neden Önemli?Kurulum sırasında en güçlü sinyali kolayca bularak cihazın maksimum performansta çalışmasını sağlar. Bu özellik olmadan hassas hizalama neredeyse imkansızdır.

Güneş Koruyucu Ağız Tasarımı

Ne Demek?Lensin önündeki gölgelik benzeri yapı, özellikle alçak açılı güneş ışınlarının lense direkt vurmasını engeller.

Neden Önemli?Gün doğumu ve batımı gibi kritik saatlerde güneş ışığından kaynaklanabilecek parazit ve yanlış alarmların önüne geçerek gün boyu kararlılık sağlar.

ABT-i100 vs. Klasik Hareket Sensörü: Hangisi Sizin İçin?

Özellik ABT-i100 Işın Bariyeri Klasik Hareket Sensörü (PIR) Sizin İçin Hangisi?
Kapsama Alanı Doğrusal Hat (100m+) Sınırlı Yarıçap (10-15m) Geniş düz alanlar için Işın Bariyeri
Yanlış Alarm Düşük (Çift Işın + Dijital Filtre) Yüksek (Rüzgar, Hayvan, Sıcaklık) Güvenilirlik için Işın Bariyeri
Kurulum Orta (İki Nokta Hizalama Gerekir) Basit (Tek Nokta) Hız için Hareket Sensörü
Dış Mekan Dayanımı Yüksek (IP65, Geniş Sıcaklık) Düşük/Orta (Çoğu İç Mekan) Zorlu koşullar için Işın Bariyeri
Maliyet Orta-Yüksek Düşük-Orta Bütçe için Hareket Sensörü
Sabotaj Direnci Yüksek (Koruyucu Tasarım) Düşük Riskli alanlar için Işın Bariyeri

Sonuç ve Profesyonel Tavsiye

ABT-i100 Foto Elektrik Işın Dedektörü, özellikle 100 metreye kadar uzanan dış mekan sınırlarınızda görünmez ama son derece etkili bir koruma duvarı oluşturur. Çift ışın teknolojisi, dijital filtreleme, geniş voltaj aralığı, IP65 koruma ve hassas hizalama özellikleriyle, zorlu koşullarda bile düşük yanlış alarm oranıyla yüksek güvenlik sunar. Deponuzun önünü, fabrika bahçenizi, site sınırınızı veya kritik altyapınızı korumak için teknolojik ve güvenilir bir çözüm arıyorsanız, ABT-i100 profesyonel seçiminiz olmalıdır. Yatırımınızı, caydırıcılığı yüksek ve uzun ömürlü bir güvenlik bileşeniyle destekleyin.

Teknik Özellikler

Parametre: Değer / Açıklama
Algılama Mesafesi: Dış Mekan: 100m / İç Mekan: 300m
Işın Sayısı: Çift Işın (Yanlış alarmlara karşı iki ışının da kesilmesi gerekir)
Güç Gereksinimi: DC 9-30V / AC 9-20V
Akım Tüketimi: Maksimum 70mA
Tepki Süresi: 50 - 700ms (Ayarlanabilir)
Alarm Çıkışı: NO/NC Röle (Kapasite: AC/DC 30V 0.5A)
Çalışma Sıcaklığı: -25°C ile +55°C arası
Çalışma Nemi: %5 ile %95 arası (Yoğuşmasız)
Koruma Sınıfı: IP65 (Toz ve Suya Karşı Koruma)
Hizalama Açıları: Yatay: 360° (±180°) / Dikey: 180° (±90°)
Frekans Seçenekleri: 4 Farklı Frekans (Çakışmayı önler)
Sabotaj Koruması (Tamper): Var, NC kontak çıkışı (Kapak açılmasına karşı)
