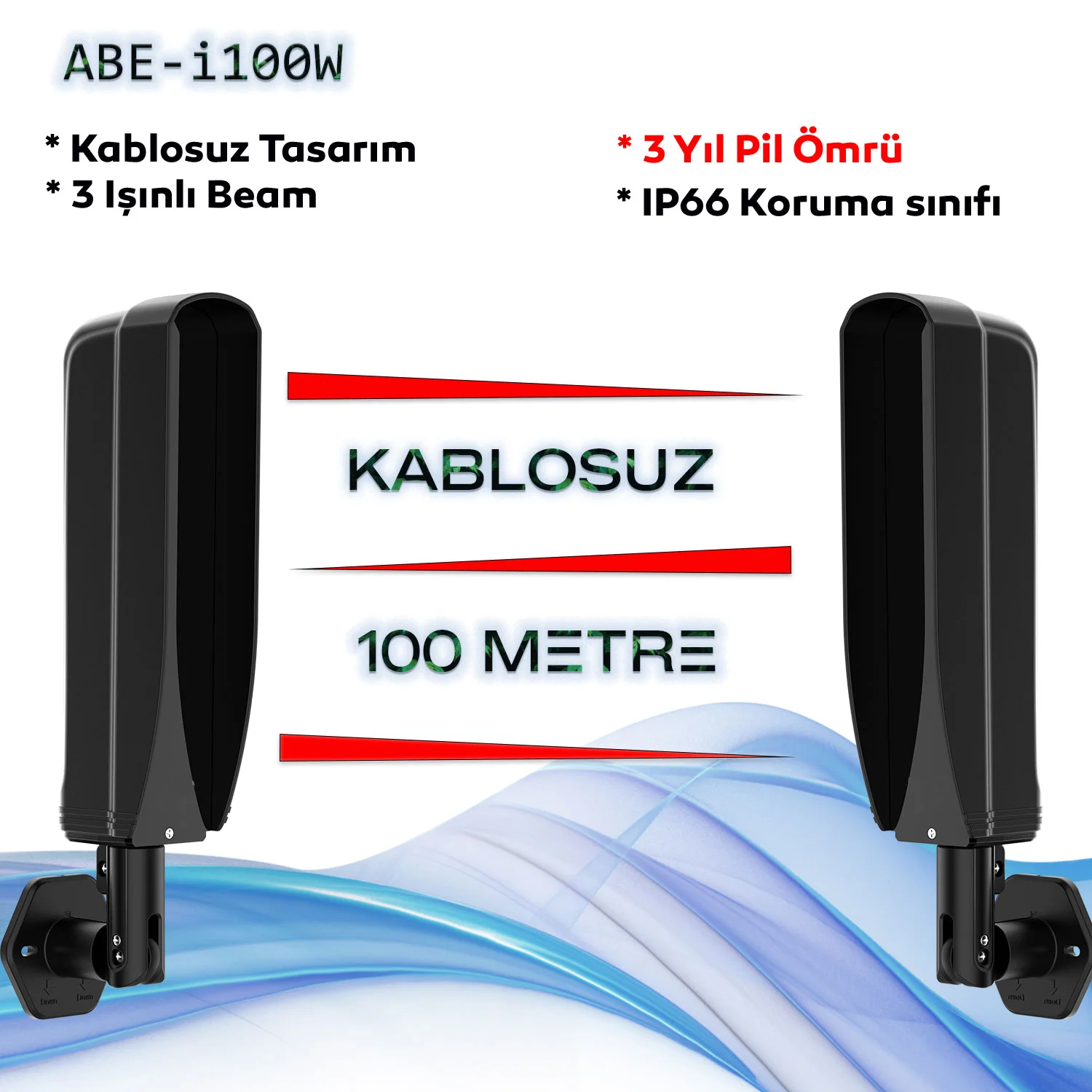

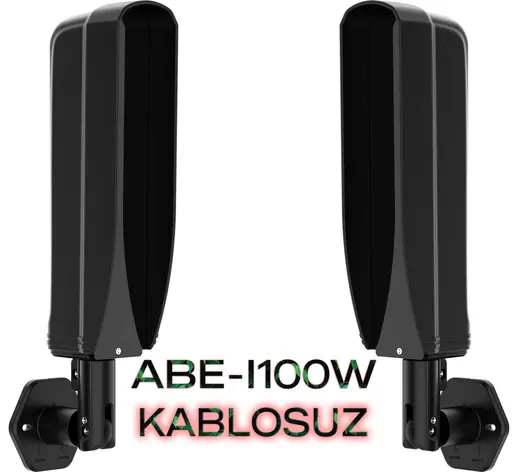

ABE-i100W KABLOSUZ 3 IŞINLI 100 METRELİK HARİCİ TİP INFRARED BEAM DEDEKTÖRÜ / IŞIN BARİYERİ

ABE-i100W KABLOSUZ 3 IŞINLI 100M BEAM DEDEKTÖRÜ

Swivel Bracket Wireless Photoelectric Triple IR Beam Detector / 3 Yıl Pil Ömürlü Işın Bariyeri

Öne Çıkan Özellikler

Tamamen Kablosuz Tasarım

Kablo derdi olmadan, kolay ve hızlı kurulum imkanı sunar. Montaj maliyetlerini ortadan kaldırır.

Uzun Pil Ömrü & Düşük Güç

Düşük güç tüketimi sayesinde 2.5 yıldan fazla pil ömrü sunar. Voltaj 2.9V'nin altına düştüğünde panele düşük pil uyarısı gönderir.

4 Kanallı Frekans Desteği

Seçilebilir 4 farklı frekans kanalı sayesinde, uzun mesafelerde ve ardışık kurulumlarda sinyal karışmasını önler.

Geniş Ayar Esnekliği

Yatayda 360°, dikeyde 180° ayarlanabilir hizalama açısı ile her türlü alana mükemmel uyum sağlar. Kesinti süresi 50-700ms arası ayarlanabilir.

Dayanıklı Dış Ortam Koruması

IP65 su ve toz geçirmezlik standardı ile en zorlu hava koşullarında (-25°C / +55°C) bile sorunsuz çalışır.

Gelişmiş Filtreleme

Dijital filtreler ve dışa doğru uzanan siperlik tasarımı, güneş ışığı, yağmur gibi çevresel faktörlerden kaynaklanan yanlış alarmları ortadan kaldırır.

Kablosuz Beam Bariyer (Sensör) Nasıl Çalışır?

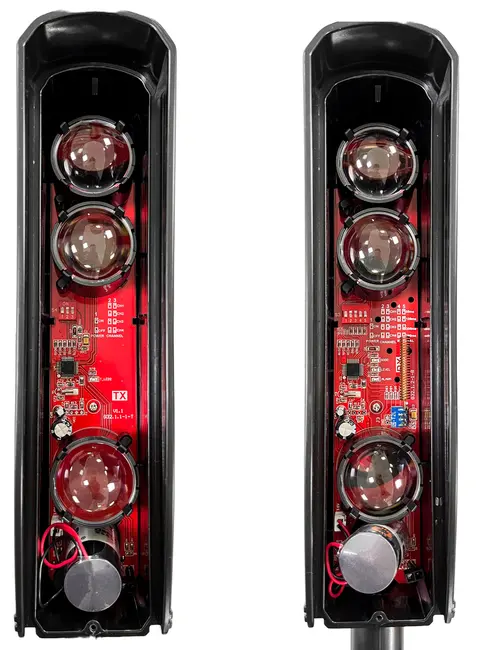

Bu sistem, kablo çekmenin zor ve maliyetli olduğu geniş alanları korumak için idealdir. Sistem, bir Verici (TX) ve bir Alıcı (RX) ünitesinden oluşur. Bu iki ünite arasına görünmez 3 adet kızılötesi ışın demeti gönderilir. Aradaki mesafe 100 metreye kadar çıkabilir.

Bir kişi veya araç bu ışınları kestiğinde, alıcı ünite anında sinyal kesintisini algılar ve kablosuz olarak ana alarm paneline bir alarm sinyali gönderir. Bu sayede izinsiz giriş anında tespit edilir.

Örneğin, 10 km’lik bir sınır hattını korumak için her 60–100 metrede bir ABE-i100W ışın bariyeri çifti konumlandırılabilir. Ancak dış ortamda belirtilen çekim mesafeleri her sahada birebir gerçekçi olmayabilir; çevredeki elektromanyetik alan yoğunluğu, RF parazit seviyesi, arazi yapısı ve engeller sinyal seviyesini düşürerek menzili kısaltabilir. Bu nedenle sinyal tekrarlayıcı (Repeater ARD-1924) sayısı ve yerleşimi, kullanıcının sahada yapacağı testlere göre belirlenmelidir. Kullanıcı, kurulum noktasında sinyal seviyesini ölçerek/deneyerek her 400 metre–1 km gibi aralıklarda (ortam koşullarına bağlı olarak) kaç adet tekrarlayıcı gerektiğine kendisi karar verir ve böylece sinyallerin alarm paneline kesintisiz ulaşması sağlanır. Tek bir alarm paneline 96 adede kadar kablosuz beam dedektörü tanıtılabilir. Alarm durumunda mobil uygulama üzerinden hangi bölgeden ihlal geldiği anında bildirilir, tüm kullanıcılara arama yapılır ve olaylar log sistemine kaydedilir.

Optik (IR ışın) tarafını etkileyen başlıca faktörler:

Sis, yoğun yağmur ve kar: Havada asılı su damlacıkları ve kar taneleri IR ışını saçar (scattering) ve kısmen soğurur (attenuation). Bu durum alıcıya ulaşan ışın enerjisini düşürerek mesafeyi kısaltabilir, yanlış tetiklemelere veya stabil olmayan çalışmaya sebep olabilir.

Güneş parlaması / yüksek ışık şiddeti / yansıma: Doğrudan güneş ışığı, kar yüzeyinden yansıma, projektör gibi güçlü ışık kaynakları alıcı üzerinde parazit etkisi oluşturabilir. Cihazların optik filtreleri ve modülasyon yapıları bunu azaltır; ancak aşırı koşullarda “optik gürültü” artar ve stabil çalışma mesafesi düşebilir.

Yıldırım ve ani ışık patlamaları: Yıldırım gibi çok güçlü ışık olaylarında kısa süreli doygunluk/parazit görülebilir. Ayrıca yıldırımın oluşturduğu elektromanyetik etkiler, özellikle dış ortam kablolaması ve topraklama zayıfsa sistemi dolaylı yoldan etkileyebilir.

Hizalama toleransı ve mekanik stabilite: Uzun mesafelerde milimetrik hizalama hatası bile büyür. Direklerin rüzgârla salınımı, zeminin oturması, titreşim gibi etkenler hizalamayı bozarak efektif mesafeyi azaltır.

Lens kirliliği ve buzlanma: Toz, çamur, tuzlu nem, böceklenme, buzlanma; ışının geçişini azaltır ve alıcı hassasiyetini düşürür.

Kablosuz haberleşme (RF) tarafını etkileyen faktörler:

RF yoğunluğu ve parazit: Aynı bölgede çalışan kablosuz sistemler, baz istasyonları, Wi-Fi/IoT cihazları, endüstriyel ekipmanlar vb. kaynaklar “gürültü tabanını” yükselterek SNR’ı düşürür; bu da menzili ve iletim kararlılığını azaltabilir.

Elektromanyetik alan (EMI) / endüstriyel etki: Yüksek güçlü motor sürücüleri, inverterler, trafo merkezleri, yüksek gerilim hatları gibi kaynaklar EMI oluşturabilir. EMI, alıcı katlarında hassasiyeti düşürüp paket kaybı/iletişim kopması riskini artırabilir.

Engeller ve zayıflama: Beton/metal yüzeyler, duvarlar, konteynerler, tel örgüler, yoğun bitki örtüsü; RF sinyalini zayıflatır, yansıtarak çok yollu yayılım (multipath) ve sönümlemeye neden olabilir. Saha topografyası (eğim, çukur, set) da kapsama üzerinde belirleyicidir.

Bu nedenle “100 metre” gibi belirtilen mesafeler kesin garanti edilmiş saha mesafesi değil, referans performans değeridir. Sağlıklı bir kurulum için kullanıcı; cihazları sahada gerçek montaj noktalarında çalıştırıp hizalama, sinyal seviyesi/kalitesi ve alarm kararlılığını yerinde test etmeli, ortam koşullarına göre mesafeyi revize etmeli ve gerekiyorsa tekrarlayıcı (repeater) sayısını ve konumunu bu test sonuçlarına göre belirlemelidir. Bu yaklaşım, hem yanlış alarmları azaltır hem de uzun hatlarda sistemin kesintisiz çalışmasını güvence altına alır.

Montaj ve Frekans Ayarı İçin Önemli Tavsiyeler

ABE-i100W kablosuz ışın bariyeri seti, bir verici (TX) ve bir alıcı (RX) ünitesinden oluşur. Her verici ve alıcı ünitesinde, DIP switch üzerinden seçilebilen 4 farklı frekans kanalı bulunur. Aynı sahada birden fazla beam seti kullanılacaksa, sistemlerin birbirini etkilememesi için ardışık/yan yana kurulumlarda farklı frekans kanallarının seçilmesi tavsiye edilir.

Frekans seçimi yapılırken dikkat edilmesi gereken temel konu; alıcı ünitenin yalnızca kendi vericisinden gelen sinyali görecek şekilde konumlandırılmasıdır. Alıcı ünitenin, kendisine ait olmayan diğer vericilerin sinyallerini algılayabileceği bir açı/doğrultuda bırakılması, istenmeyen çalışma davranışlarına ve kararsızlığa neden olabilir. Aynı hat üzerinde iki beam seti bulunuyorsa, sahada mümkün olduğunda setleri Verici–Alıcı // Alıcı–Verici şeklinde alternatif dizilimle yerleştirmek; alıcının farklı bir vericiyi “görme” ihtimalini azaltır.

Kurulumun en kritik adımı hizalama (alignment) işlemidir. Montaj tamamlanmadan önce mutlaka alıcı üzerinde yer alan Level göstergesi kontrol edilmelidir. Sabit yeşil LED (GOOD) yandığında, verici–alıcı hizalaması doğru yapılmış kabul edilir. Hizalama işleminin gündüz yapılması önerilir; uzun mesafelerde küçük hizalama hataları dahi sistem hassasiyetini düşürebilir.

Montaj yüksekliği, algılama kararlılığını doğrudan etkiler. Cihazların yerden yüksekliği minimum 70 cm ve maksimum 100 cm olacak şekilde konumlandırılmalıdır. Ayrıca montaj direği/ayağı rüzgârda kesinlikle oynamayacak şekilde sabitlenmelidir. Özellikle dış ortam uygulamalarında direk tabanının beton ile sağlamlaştırılması tavsiye edilir; yağmur sonrası zemin boşalması/oturması direk eksenini değiştirerek hizalamanın bozulmasına ve hatalı alarmlara sebep olabilir.

Cihazların, doğrudan güneş ışınlarını alacak şekilde konumlandırılmamasına özen gösteriniz. Mümkün olduğunda, güneşin gün içindeki hareketi de dikkate alınarak verici ve alıcı, aşırı parlamaya maruz kalmayacak açıyla yerleştirilmelidir.

ABE-i100W üzerinde bulunan kesinti iletim/algılama süresi ayarı, ortam şartlarına göre doğru seçilmelidir. Standart koşullarda 100 ms veya 300 ms değerleri hızlı tepki için uygundur. Ortamın çok tozlu olduğu, havada uçuşan poşet/çöp/yaprak gibi geçici engellerin ışını kısa süreli kesebildiği sahalarda ise yanlış alarm riskini azaltmak için 700 ms tercih edilmelidir.

Önemli Tavsiye

Panel ile Işın Bariyeri arasında uzun mesafelerde sinyal gücünü korumak ve kesintisiz bir güvenlik sağlamak için "ARD-1924 KABLOSUZ DEDEKTÖR TEKRARLAYICISI REPEATER" ürününü mutlaka satın almanızı öneririz.

Bu Kablosuz Beam Dedektörü Nerelerde Kullanılır?

Müstakil Ev ve Çevre Güvenliği

Güneş Enerji Santralleri (GES)

Havuz ve Site Güvenliği

• Güneş Enerji Santralleri (GES)
• Havaalanları ve Limanlar
• Müstakil Ev ve Geniş Bahçeler
• Büyük Çiftlikler ve Araziler
• Askeri Alanlar ve Sınır Güvenliği
• Barajlar ve Su Depoları
• Otoban ve Gümrük Alanları
• Açık Alan Depoları ve Antrepolar
• Siteler ve Toplu Konutlar
• Fabrika ve Organize Sanayi Bölgeleri
• Karavan, Yat ve Tekne Güvenliği
• Trafo ve Arıtma Tesisi Güvenliği

Teknik Özellikler

Özellik Değer
Model ABE-i100W
Algılama Mesafesi 60-100 Metre (Dış Ortam)
Çalışma Şekli Kablosuz (Sadece Opax Panelleriyle Uyumlu)
Işın Tipi 3'lü Kızılötesi (Photoelectric)
Algılama Zamanı 50ms - 700ms (Ayarlanabilir)
Batarya Ömrü ~30 Ay (Değiştirilebilir Pil)
IP Standardı IP65 (Su ve Toza Karşı Tam Koruma)
Hizalama Açısı Yatay 360° (±180°), Dikey 180° (±90°)

Photoelectric Beam Detector (Işın Bariyeri) Nedir ve Nasıl Çalışır?

Photoelectric Beam Detector, iki nokta arasında gözle görülmeyen bir kızılötesi ışık perdesi oluşturan gelişmiş bir güvenlik sensörüdür. Bu ışık perdesi herhangi bir cisim (insan, araç vb.) tarafından kesildiğinde, sistem anında bir alarm durumu tetikler. Bu teknoloji, özellikle geniş ve açık alanların çevre güvenliğinde, geleneksel sensörlerin yetersiz kaldığı durumlarda proaktif bir koruma kalkanı görevi görür.

Avantajları Nelerdir?

• Yüksek Doğruluk: Sadece fiziksel bir kesintiyle alarm verdiği için rüzgar, yağmur, küçük hayvanlar gibi faktörlerden kaynaklanan yanlış alarm oranı çok düşüktür.
• Geniş Kapsama Alanı: Tek bir çift sensör ile 60-100 metrelik bir hattı koruyabilir. Bu, geniş araziler için maliyet etkin bir çözüm sunar.
• Esnek Entegrasyon: Mevcut alarm sistemleri, CCTV kameralar ve akıllı ev otomasyonları ile kolayca entegre olabilir. Alarm anında kameraların o bölgeye dönmesi gibi senaryolar oluşturulabilir.
• Çevresel Dayanıklılık: IP65 standardı sayesinde zorlu dış ortam koşullarında güvenle çalışır.

Işın Bariyeri vs. PIR Hareket Sensörü: Hangisi Daha İyi?

Her iki sensör tipi de farklı ihtiyaçlara hizmet eder. PIR hareket sensörleri daha küçük ve kapalı alanlar (oda, koridor) için idealken, Işın Bariyerleri uzun çevre hatlarının, bahçe sınırlarının ve geniş açık alanların korunmasında kesinlikle daha üstündür. Işın bariyerleri, tanımlanmış bir çizgiyi koruduğu için yanlış alarmlara karşı daha dirençlidir.

Özellik Photoelectric Beam Detector PIR Hareket Sensörü
Kapsama Alanı Geniş (60-100m+ doğrusal hat) Sınırlı (10-15m yarıçap)
Yanlış Alarm Oranı Çok Düşük (Sadece ışın kesilirse) Yüksek (Hayvan, ısı değişimi etkiler)
İdeal Kullanım Çevre Güvenliği, Sınır Tespiti İç Mekan, Oda Koruması

Sonuç

ABE-i100W Kablosuz Işın Bariyeri, özellikle kablolama altyapısının olmadığı geniş mülkler, endüstriyel tesisler, güneş enerji santralleri ve çiftlikler için modern, güvenilir ve etkili bir çevre güvenlik çözümüdür. Kolay kurulumu, uzun pil ömrü ve zorlu koşullara dayanıklılığı ile mülkünüzü 7/24 proaktif bir şekilde koruma altına alır.

Etiketler: Photoelectric Beam Detector nedir? Işın bariyeri nasıl çalışır? Foto elektrik dedektör kullanım alanları. Dış mekan güvenlik sistemleri. IP65 ışın bariyeri. Kablosuz beam dedektör. Alarm sistemlerinde ışın dedektörü. GES güvenlik sistemi.

ABE-i100W Kablosuz Işın Bariyeri: Detaylı Kılavuz

Geniş alan güvenliğinde neden en etkili çözüm olduğunu keşfedin.

ABE-i100W Kablosuz Işın Bariyeri Nedir?

ABE-i100W, 60-100 metreye kadar algılama yapabilen, dış ortamlarda kullanıma uygun, tamamen kablosuz çalışan, üç ışınlı bir infrared beam dedektörüdür. Kablolama gerektirmeyen yapısıyla özellikle geniş alanların güvenliğinde önemli bir avantaj sunar. Gelişmiş kızılötesi teknolojisiyle, izinsiz geçişleri anında algılar ve bağlı olduğu alarm paneline sinyal göndererek uyarı sistemini devreye sokar.

Beam Bariyer Nasıl Çalışır?

Bir beam bariyer, birbirine bakan bir verici (TX) ve alıcı (RX) ünitesinden oluşur. Verici sürekli olarak kızılötesi ışın gönderir, alıcı ise bu ışını algılar. Eğer araya bir engel girerse, ışının alıcıya ulaşması kesilir ve bu kesinti alarm olarak algılanır. Bu sistem:

• İnsan, araç veya hayvan geçişini algılar,
• Alarm paneline kablosuz sinyal gönderir,
• Siren, mobil uygulama bildirimi veya arama gibi aksiyonları başlatır.

Montaj ve Frekans Ayarı İçin Önemli Tavsiyeler

ABE-i100W kablosuz ışın bariyeri seti, bir verici (TX) ve bir alıcı (RX) ünitesinden oluşur. Her verici ve alıcı ünitesinde DIP switch üzerinden seçilebilen 4 farklı frekans kanalı bulunur. Aynı ortamda birden fazla beam seti kullanıldığında, sinyal karışmasını azaltmak için ardışık/yan yana kurulumlarda farklı frekans kanallarının seçilmesi tavsiye edilir.

Frekans seçimi yapılırken dikkat edilmesi gereken temel nokta; alıcı ünitenin yalnızca kendi vericisinden gelen sinyali algılayacak şekilde konumlandırılmasıdır. Alıcının, kendisine ait olmayan diğer vericilerin sinyallerini görebileceği bir açı/doğrultuda bırakılması, kararsız çalışmaya ve istenmeyen tetiklemelere sebep olabilir. Aynı hat üzerinde iki beam seti bulunuyorsa, sahada mümkün olduğunda setleri Verici–Alıcı // Alıcı–Verici şeklinde alternatif dizilimle yerleştirmek, alıcının farklı bir vericiyi “görme” ihtimalini azaltır.

Kurulumun en kritik adımı hizalama (alignment) işlemidir. Montaj tamamlanmadan önce mutlaka alıcı üzerinde yer alan Level göstergesi kontrol edilmelidir. Sabit yeşil LED (LEVEL GOOD) yandığında, verici–alıcı hizalaması doğru yapılmış kabul edilir. Hizalama işleminin gündüz yapılması önerilir; uzun mesafelerde küçük hizalama hataları dahi sistem hassasiyetini düşürebilir.

Montaj yüksekliği, algılama kararlılığını doğrudan etkiler. Cihazların yerden yüksekliği minimum 70 cm ve maksimum 100 cm olacak şekilde konumlandırılmalıdır. Ayrıca montaj direği/ayağı rüzgârda kesinlikle oynamayacak şekilde sabitlenmelidir. Dış ortam uygulamalarında direk tabanının beton ile sağlamlaştırılması tavsiye edilir; yağmur sonrası zemin boşalması/oturması direk eksenini değiştirerek hizalamanın bozulmasına ve hatalı alarmlara yol açabilir.

Cihazların, doğrudan güneş ışınlarını alacak şekilde konumlandırılmamasına özen gösteriniz. Mümkün olduğunda, güneşin gün içindeki hareketi de dikkate alınarak verici ve alıcı üniteler aşırı parlamaya maruz kalmayacak açıyla yerleştirilmelidir.

ABE-i100W üzerinde bulunan kesinti iletim/algılama süresi ayarı, ortam şartlarına göre doğru seçilmelidir. Standart koşullarda 100 ms veya 300 ms değerleri hızlı tepki için uygundur. Ortamın çok tozlu olduğu, havada uçuşan poşet/çöp/yaprak gibi geçici engellerin ışını kısa süreli kesebildiği sahalarda ise yanlış alarm riskini azaltmak amacıyla 700 ms tercih edilmelidir.

ABE-i100W Beam Dedektörün En Büyük Avantajları

Kablo Yok, Maliyet Yok

Kablo çekmeden maksimum güvenlik sağlayarak kurulum maliyetlerini ve zamanını düşürür.

3 Yıla Varan Pil Ömrü

Düşük pil tüketimi sayesinde uzun süre bakım gerektirmeden çalışır.

Mobil Anlık Bildirim

İhlal durumunda anında telefonunuza bildirim göndererek tam kontrol sağlar.

Hangi Alanlarda Kullanılır?

Güneş Enerji Santralleri

Panellerin çevresini geniş alanlı koruma altına alır. Kablo çekmenin imkânsız olduğu sahalarda ideal çözümdür.

Havaalanları ve Limanlar

Pist ve rıhtım sınırlarında güvenlik ihlallerini anında algılar.

Askeri Alanlar ve Sınır Güvenliği

Hassas bölgelerde hareket tespiti sağlar. Kablosuz yapısı sayesinde arazide rahat kurulum yapılır.

Müstakil Evler, Siteler ve Bahçeler

Ev çevresini 360° güvenlik altına alır. Balkon, teras ve giriş alanlarında kullanılabilir.

Endüstriyel Tesisler ve Fabrikalar

Üretim alanları, fabrika çevresi veya lojistik depolarda güvenlik sağlar.

Karavan, Yat ve Tekne Güvenliği

Hareketli yaşam alanlarının etrafında sanal bir çit oluşturarak koruma sunar.

ABE-i100W ve Hareket Sensörü Karşılaştırması

Özellik Beam Dedektör (ABE-i100W) Standart Hareket Sensörü
Kapsama Alanı Geniş (60-100m düz hat) Sınırlı (10-15m)
Yanlış Alarm Düşük (Fiziksel ışın kesilmeli) Yüksek (Isı, rüzgar etkiler)
Dış Ortam Dayanıklılığı IP65, UV dayanımı, -25°C Genelde iç ortam uyumlu
Enerji Verimi Çok Yüksek (Yıllarca pil ömrü) Orta

Sonuç: Geniş Alan Güvenliğinde En Etkili Çözüm

ABE-i100W kablosuz infrared beam dedektörü, dış mekanlarda uzun mesafeli güvenlik ihtiyacını karşılamak için tasarlanmış modern ve güçlü bir çözümdür. Özellikle güneş enerji santralleri, büyük araziler, siteler ve sınır güvenliği gibi uygulamalarda hem güvenliği artırır hem de montaj maliyetlerini düşürür. Opax panelleriyle uyumlu yapısı ve mobil uygulama desteğiyle, kullanıcıya tam kontrol sunar.

Kullanım Kılavuzu & Teknik Döküman

Kullanım Kılavuzunu İndirmek İçin Tıklayınız

Teknik Özellikler

• Özellik: Değer
• Model: ABE-i100W
• Algılama Mesafesi: 60-100 Metre (Dış Ortam)
• Çalışma Şekli: Kablosuz (Sadece Opax Panelleriyle Uyumlu)
• Işın Tipi: 3'lü Kızılötesi (Photoelectric)
• Algılama Zamanı: 50ms - 700ms (Ayarlanabilir)
• Batarya Ömrü: ~30 Ay (Değiştirilebilir Pil)
• IP Standardı: IP65 (Su ve Toza Karşı Tam Koruma)
• Hizalama Açısı: Yatay 360° (±180°), Dikey 180° (±90°)
