11 Pinli OSD Butonlu Hibrit Kamera Kablosu: Derinlemesine Analiz

Güvenlik kameraları denildiğinde akla genellikle lens, kasa ve sensör gibi bileşenler gelse de, bir kameranın beynini ve sinir sistemini oluşturan en kritik parçalardan biri bağlantı kablosudur. İncelenen 80 cm OSD Butonlu 11 Pinli AHD/TVI/CVI/CVBS Kamera Kablosu, basit bir video ve güç kablosunun çok ötesinde, bir kamera modülünü tam işlevli, ayarlanabilir ve profesyonel bir güvenlik cihazına dönüştüren çok fonksiyonlu bir arayüzdür. Bu kablo, güvenlik sistemi teknisyenleri ve özel kamera sistemleri tasarlayanlar için vazgeçilmez bir bileşendir.

Kablonun Anatomisi: Bir Uçta Evrensellik, Diğer Uçta Uzmanlık

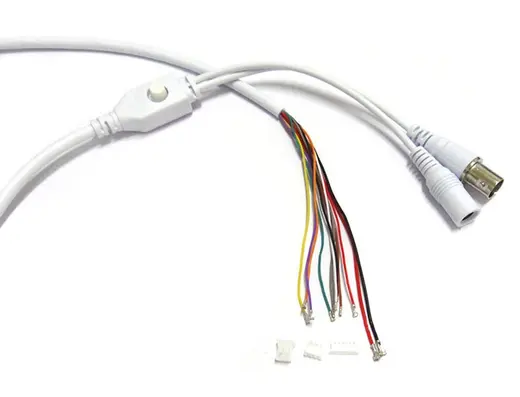

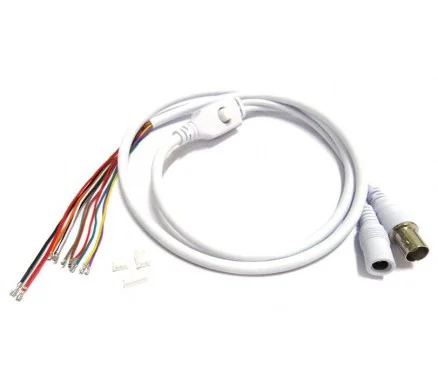

Bu 80 cm'lik kablo, iki farklı dünyayı birbirine bağlayan bir köprü gibidir. Bir ucu standart harici cihazlarla uyumlu evrensel konnektörlere sahipken, diğer ucu doğrudan kamera kartına bağlanmak üzere tasarlanmış özel pinlere sahiptir.

Dişi BNC Konnektörü: Endüstri standardı, kilitli yapısıyla güvenilir analog video sinyalini DVR'a iletir.
Dişi DC Güç Soketi: Standart 12V güç adaptörleri ile uyumlu olarak kameraya enerji sağlar.
OSD Kontrol Butonu: Kameranın dahili menüsüne (parlaklık, kontrast, video formatı vb.) erişim ve ayar yapma imkanı sunan entegre joystick.

Teknik Derinlik: Pin Haritası ve Fonksiyonları

Kablonun gerçek gücü, kamera modülüne bağlanan renk kodlu 11 adet pinde yatmaktadır. Bu pinler, birlikte verilen plastik terminaller kullanılarak kamera kartındaki ilgili portlara takılır.

Port Adı Renk Fonksiyon Özellik
OSD Button Port: 1.25T Kahverengi GND (Şase) 6 Pin
Mor Mid (Orta/Enter)
Beyaz Left (Sol)
Yeşil Right (Sağ)
Gri Up (Yukarı)
Turuncu Down (Aşağı)
Motherboard Power Port: 1.5T Sarı Video 3 Pin
Siyah DC-
Kırmızı DC+
IR LED Power Port: 2.0T Kalın Kırmızı DC+ 2 Pin
Kalın Siyah DC-

"4'ü 1 Arada" Hibrit Teknoloji ve UTC Desteği

Bu kablo, AHD, TVI, CVI ve CVBS formatlarını destekleyen "4'ü 1 arada" (hibrit) kamera modülleri ile tam uyumludur. OSD butonu, kameranın video modunu mevcut kayıt cihazının (DVR) formatıyla eşleştirmek için değiştirmenize olanak tanır. Ayrıca, UTC (Up The Coax) teknolojisini destekleyerek, OSD menüsünün DVR üzerinden uzaktan kontrol edilmesine imkan tanır.

Kimler İçin İdeal?

Güvenlik Sistemi Kurulumcuları ve Teknik Servisler
Kamera Üreticileri ve Montajcıları
Elektronik, Robotik ve DIY Proje Geliştiricileri

Paket İçeriği

1x OSD/Dişi Video/Dişi Güç CCTV Kablosu
1x 2-Pin (2.0P) IR LED Terminali
1x 3-Pin (1.5P) Anakart Video/Güç Terminali
1x 6-Pin (1.25P) OSD Kontrol Terminali

Sonuç olarak, bu ürün sadece bir kablo değil; güç dağıtımı, video sinyali iletimi, gece görüşü desteği ve gelişmiş kamera ayarlarını tek bir pakette birleştiren sofistike bir arayüzdür. Görünmez bir kahraman gibi, bir kamera modülüne "ruhunu" ve işlevselliğini kazandıran temel bileşendir.
