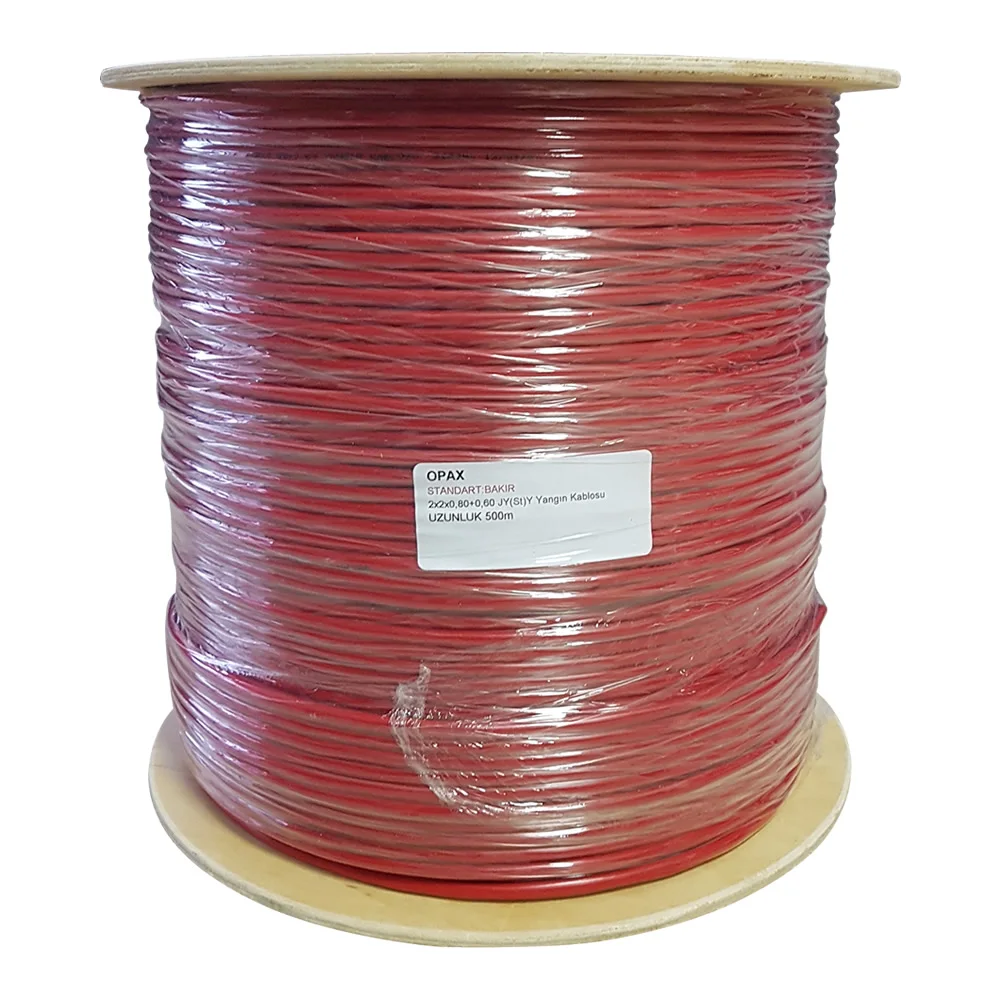

500 m 2×2×0,80 + 0,60 JY(St)Y – Yangın Standart Bakır Kablo

Bina içi sabit tesisat için, bükümlü çift yapıda, statik ekranlı, PVC izole & PVC kılıflı düşük akım haberleşme kablosu. Kırmızı dış kılıf, adresli yangın algılama ve hırsız alarm sistemlerinde kullanım için idealdir.

Yangın & Güvenlik Uygulamaları

Statik Ekran (AL/PET + drenaj)

VDE 0815 tip (J-Y(St)Y)

500 m Tahta Makara

Dış Kılıf Rengi: Kırmızı

Kısa Tanım

Tip: J-Y(St)Y … Lg (bükümlü çift + statik ekran)
Damar: 2×2 (2 çift), her damar Ø 0,80 mm katı bakır
Ekran: AL/PET folyo + kalaylı bakır drenaj teli (~Ø 0,60 mm)
İzolasyon/Kılıf: PVC / PVC (kılıf rengi: kırmızı)
Paketleme: 500 m tahta makara
Kullanım: Adresli yangın algılama döngüleri, hırsız alarm, bina içi düşük akım haberleşme

Tipik Ölçü & Ağırlık

Yaklaşık dış çap (2×2×0,8): ~7 mm
Bakır miktarı: ~21 kg/km
Kablo ağırlığı: ~60 kg/km
Minimum bükülme yarıçapı (sabit): ≥ 10×D
Çalışma sıcaklığı: −30 °C … +70 °C

Elektriksel Özellikler (tipik)

Maks. çalışma gerilimi 300 V
Test gerilimi (damar/damar, damar/ekran) ~800 V
Çevrim (loop) direnci @ 20 °C, Ø0,80 mm ≈ 73,2 Ω/km
İzolasyon direnci (min.) ≥ 100 MΩ·km
Karşılıklı kapasitans (800 Hz, maks.) ~100 nF/km
Kapasite dengesizliği maks. 300 pF/100 m

Adresli Yangın & Alarm Uyumluluğu

Adresli yangın panellerinin loop/döngü ve algılayıcı hattı kablolamalarında yaygın kullanım
Hırsız alarm sistemlerinde dedektör, klavye, siren hatları için uygun düşük akım haberleşme kablosu
Statik ekran sayesinde parazit bağışıklığı iyileşir; drenaj teli (~Ø 0,60 mm) topraklamaya alınmalıdır

Not: Döngü uzunluğu, cihaz sayısı ve besleme düşümleri için panel üretici hesaplamalarını dikkate alınız.

Kablo Yapısı

İletken: Katı (solid) elektrolitik bakır, Ø 0,80 mm
Çiftler: Bükümlü çift (2×2), damar renkleri üretici standardına göre
Ekran: AL/PET folyo + kalaylı bakır drenaj teli (~Ø 0,60 mm)
İzolasyon: PVC
Dış kılıf: PVC, kırmızı (RAL 3000 yakın ton)

Mekanik & Tesisat

Montaj: Bina içi sabit döşeme; alçı üstü/altı; kuru ve nemli mahaller
Doğrudan toprak altı ve dış ortam için uygun değildir
Min. bükülme yarıçapı: ≥ 10×D (sabit)
Sıcaklık aralığı: −30 °C … +70 °C
Paket: 500 m tahta makara (stok ve lojistik avantajı)

Standartlar & CPR

Tip standardı: VDE 0815 sınıfında J-Y(St)Y (iç tesis haberleşme kablosu)
CPR (EU 305/2011): Genellikle Eca sınıfı (üreticiye göre Dca varyantları olabilir). Nihai sınıf ve performans beyanı için DoP (Declaration of Performance) belgesini isteyiniz.
Yangın davranışı: Alev geciktirici PVC; halojensiz değildir ve fonksiyon bütünlüğü (E30/E60/E90, FE180) sağlamaz.
Alternatifler: Halojensiz & düşük dumanlı ihtiyaçlarda JE-H(St)H; fonksiyon bütünlüğü gerekliyse FE180/E30-E90 sınıf kabloları değerlendiriniz.

Kullanım Alanları

Adresli Yangın Algılama

Loop/döngü hatları, dedektör/tekrarlayıcı/sinyalizasyon ara bağlantıları.

Hırsız Alarm Sistemleri

Dedektör, klavye, siren ve haberleşme hatları.

Bina İçi Haberleşme

Telefon/opsiyonel data, kontrol ve sinyal devreleri (düşük akım).

Sipariş & Paketleme

Ürün adı: JY(St)Y 2×2×0,80 + 0,60, kırmızı kılıf
Paket: 500 m tahta makara
Etiket/işaretleme: Üretici standardına göre metraj baskısı ve CPR bilgisi (DoP ile teyit ediniz)

Öneri: Proje şartnamesi CPR sınıfı (Eca/Dca vb.) ve renk (kırmızı) talebini açıkça içermelidir.

Önemli Not: Bu ürün alev geciktirici PVC kılıfa sahiptir; halojensiz değildir. Can güvenliği öncelikli alanlarda düşük dumanlı/halojensiz (JE-H(St)H) veya fonksiyon bütünlüğü sağlayan (FE180/E30-E90) kabloları değerlendiriniz.
